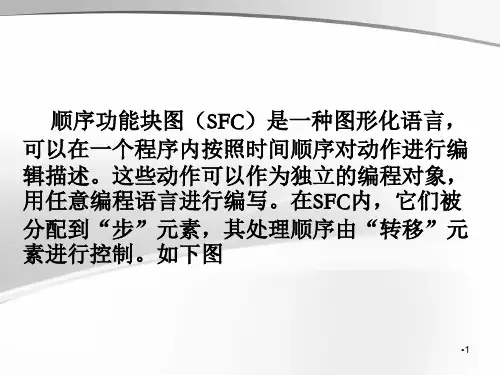

PLC顺控指令SFC的编程方法顺序功能图（Sequeential Function Chart）是一种新颖的、按照工艺流程图进行编程的图形编程语言。
这是一种IEC标准推荐的首选编程语言，近年来在PLC编程中已经得到了普及和推广，SFC编程的优点：1、在程序中可以很直观地看到设备的动作顺序。
比较容易读懂程序，因为程序按照设备的动作顺序进行编写，规律性较强。
2、在设备故障时能够很容易的查找出故障所处在的位置.3、不需要复杂的互锁电路，更容易设计和维护系统.SFC的结构：步＋转换条件＋有向连接+机器工序的各个运行动作＝SFC。
SFC程序的运行从初始步开始，每次转换条件成立时执行下一步、在遇到END步时结束向下运行.第一章单流程结构的编程方法本教程主要介绍在三菱PLC编程软件GX Developer中怎编制SFC顺序功能图。
下面以例题1介绍SFC程序的编制法。

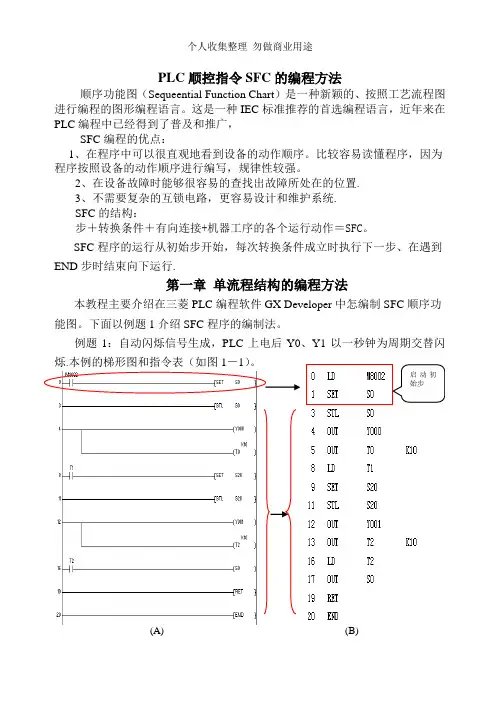

例题1：自动闪烁信号生成，PLC上电后Y0、Y1以一秒钟为周期交替闪烁.本例的梯形图和指令表（如图1－1）。
(A) (B) 启动初始步初始状态符号转移条件符号方向线符号转移符号＋目标号（C）图1－1 闪烁信号（A梯形图B指令表 C SFC程序）下面我们开始对图1－1(c）所示的SFC程序进行一下总体认识一个完整的SFC 程序包括初始状态、方向线、转移条件和转移方向组成（如图1－1（c）)。
在SFC程序中初始状态必须是有效的，所以要有启动初始状态的条件，本例中梯形图的第一行表示启动初始步，在SFC程序中启动初始步要用梯形图，现在开始具体的程序输入.启动GX Develop编程软件，单击“工程"菜单，点击创建新工程菜单项或点击新建工程按钮（如图1－2）。
单击工程菜单图1－2 GX Develop编程软件窗口弹出创建新工程对话框（如图1－3）。
我们主要是讲述三菱系列PLC,所以在PLC 系列下拉列表框中选择FXCPU，PLC类型下拉列表框中选择FX2N（C），在程序类型项中选择SFC，在工程设置项中设置好工程名和保存路径之后点击确定按钮。
第五章顺序控制梯形图的编程方法根据系统的顺序功能图设计梯形图的方法，称为顺序控制梯形图的编程方法。

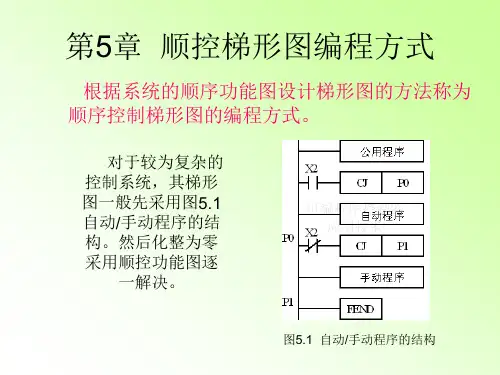

编程方法:1、使用STL指令的编程方法2、使用起保停电路的编程方法3、以转换为中心的编程方法较复杂的控制系统的梯形图的典型结构。
CJ：条件跳转FEND：主程序结束5.1 使用STL指令的编程方法5.1.1 STL指令STL指令：步进开始指令，与母线直接相连，表示步进顺控开始。
RET指令：步进结束指令，表示步进顺控结束，用于状态流程结束返回主程序。
STL的操作元件为状态继电器S0～S899；RET无操作元件。
STL指令使编程者可以生成流程和工作与顺序功能图非常接近的程序。
指令使用说明(1) 每个状态继电器具有三种功能：驱动相关负载、指定转移条件和转移目标。
(2) STL触点与母线相连接，使用该指令后，相当于母线右移到STL触点右侧，并延续到下一条STL 指令或者出现RET指令为止。
同时该指令使得新的状态置位，原状态复位。
(3) 与STL指令相连接的起始触点必须使用取、取反指令编程。
(4) STL触点和继电器的触点功能类似。
在STL 触点接通时，该状态下的程序执行；STL触点断开时，一个扫描周期后该状态下的程序不再执行，直接跳转到下一个状态。
(5) STL和RET是一对指令，在多个STL指令后必须加上RET指令，表示该次步进顺控过程结束，并且后移母线返回到主程序母线。
(6) 在步进顺控程序中使用定时器时，不同状态内可以重复使用同一编号的定时器，但相邻状态不可以使用。
(7) 在中断程序和子程序中，不能使用STL、RET 指令。
而在STL指令中尽量不使用跳转指令。
(8) 停电保持状态继电器采用内部电池保持其动作状态，应用于动作过程中突然停电而再次通电时需继续原来运行的场合。
(9) RET指令可以多次使用。
使用STL指令时，GX Developer软件的表现方法。
5.1.2 单序列的编程方法控制要求：按了起动按钮X000后，应先开引风机，延时5s后再开鼓风机。
SFC图到步进梯形图的转换一、单一序列顺序功能图转换梯形图的方法某小车开始时停在左限位SQ2处，按下启动按钮后，小车右行至SQ1处，SQ1动作后左行返回SQ2处，然后再右行至SQ3处，然后再返回SQ2处完成一个循环，周而复始。
要求在任何时刻按下停止按钮后将本周期剩余的动作完成后返回初始位置（即SQ2处）等待。
图所示小车的顺序功能图转换为梯形图。
状态的激活使用SET指令，初始步S0用M8002初始化脉冲激活。
然后写出状态器的步进触点，表示系统工作于此状态下时的输出状况和与后续步的转换关系。
有输出的先写输出，所有的输出写完后，写出与后续步的转换关系，即S0满足转换条件X0时，激活后续步S20。
依次类推。
最末一步返回S0时通常使用OUT指令，而不是SET指小车的步进梯形图二、 选择序列顺序功能图转换梯形图的方法X3X7 X6X5X2 X12 S0M8002 X0 S26K200X4S22S23C0S24S25X1 S20S21Y0Y1M2Y2C0Y6 S0Y5三、并行序列顺序功能图转换梯形图的方法示例：十字路口交通信号灯控制程序现有一十字路口交通信号灯。
控制要求：（1）按下启动按钮后，东西红灯亮，并维持25秒。
东西红灯亮的同时，南北绿灯也亮，维持20秒后，南北绿灯闪烁3秒，之后熄灭；然后变为南北黄灯亮，2秒后熄灭。
之后，南北红灯亮，东西绿灯亮。
（2）南北红灯亮30秒后熄灭。
东西绿灯亮25秒后变为闪烁，闪烁3秒后熄灭，然后东西黄灯亮2秒后熄灭。
之后，东西红灯亮，南北绿灯亮。
（3）信号灯按以上方式周而复始地工作。
名称输入点名称输出点名称输出点启动按钮SB1 X0 东西红灯Y0 南北红灯Y3停止按钮SB2 X1 东西绿灯Y1 南北绿灯Y4东西黄灯Y2 南北黄灯Y5十字路口交通灯的顺序功能图十字路口交通灯的步进梯形图物料小车构件：运料小车实物图：接线图：使用说明：用鼠标点击行程开关，然后移动鼠标可改变行程开关的位置，行程开关的初始状态是上面为常闭触点，下面为常开触点。
