版图设计规则

版图设计规则

版图几何设计规则
版图几何设计规则
版图几何设计规则可看作是对光刻掩 模版制备要求. 一般来讲,设计规则反映了性能和成 品率之间可能的最好的折衷.规则越保 守,能工作的电路就越多(即成品率越 高);然而,规则越富有进取性,则电路 性能改进的可能性也越大,这种改进可 能是以牺牲成品率为代价的.
版图几何设计规则

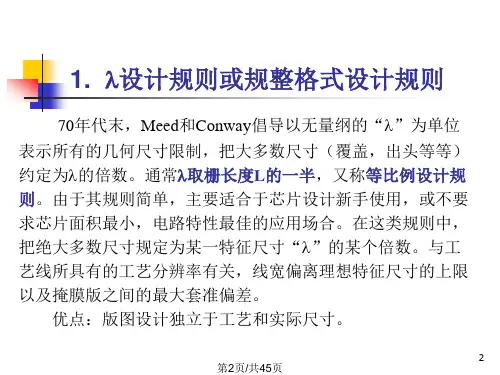

(1)微米规则 (2)λ规则
版图几何设计规则
大部分设计规则都可以归纳入以下描 述的四种规则之一. (1)最小宽度 (2)最小间距 (3)最小包围 (4)最小延伸
版图几何设计规则
设计规则(硅栅)举例:
0.6um 2p2m CMOS
0.6um 2p2m
版图几何设计规则-N阱
定义了P沟道器件的N阱尺寸,N型杂志注入该 区域形成N-well. N-well宽度 3.0 不同电势的N-well之间的距离-4.8 N-well中用于接触的N+与阱边沿的距离-0.4 N-well距阱外的N+的距离-4.0 N-well距阱外的P+的距离-0.4 N-well距阱内的P+的距离-1.8 距划线槽的距离8.0
版图几何设计规则-接触孔
0.6
0.6
0.4
0.6
0.7
0.4
0.6
0.4
版图几何设计规则
编号 1 2 描述 金属宽度 金属间距 尺寸 0.9 0.8 防止铝条接触 保证良好导电性
版图几何设计规则-金属1
metal1宽度:0.9 Metal1之间的距离:0.8 Metal1距接触孔的距离:0.3
版图几何设计规则-多晶硅
PMOS
NMOS
0.6
0.6
0.6
0.75
0.5
版图设计规则

版图设计规则


精选ppt
12
设Байду номын сангаас规则
3、最小交叠(minOverlap) 交叠有两种形式： a)一几何图形内边界到另一图形的内边界长度(overlap)，
如图 (a) b)一几何图形外边界到另一图形的内边界长度(extension)，
如图 (b)
精选ppt
13
TSMC_0.35μm CMOS工艺版图 各层图形之间最小交叠
精选ppt
14
设计规则举例
Metal相关的设计规则列表
编号 描 述 尺 寸
5a 金属宽度 2.5
5b 金属间距 2.0
目的与作用
保证铝线的良好 电导
防止铝条联条
精选ppt
15
设计规则举例
精选ppt
16
tf文件(Technology File)和display.drf文件
这两个文件可由厂家提供，也可由设计人员根 据design rule自已编写。
•Sizing Commands（尺寸命令）
把整个图形扩展
扩展边沿
线扩精选展ppt
26
Layer Processing（层处理命令）
•Selection Commands（选择命令）
顶点
octagon
图形
精选ppt
27
Layer Processing（层处理命令）
(NM OMS/1P-MM5O(7S8防m止O穿h通m/注sq入) T）hickVTN/VtoPpN-m=eNta/l P(1C8hmaOnhnmel/sq)
Threshold Voltage Adjust
（NMOS阈值电压调节注入）
精选ppt
6
设计规则(design rule)
版图设计规则及验证汇总

版图设计规则及验证汇总

SiO2
N- Si 阱
P-S i Sub
光刻3：硅栅光刻

3#版为多晶光刻掩膜。用于制作多晶硅栅极以及 形成电路结构的多晶硅的连线和电阻。这一步是 在新生长的栅氧化层上先用CVD法沉淀多晶硅,用 该版以干法刻蚀出所需多晶硅图形。
光刻3：硅栅光刻
N- Si 阱
P-S i Sub
光刻4：P管源漏区芯片规划 根据已知的模块数量和线网连接表来估算芯片面 积，其中模块大约占用一半，另一半用来作为布 线通道。
二、版图设计过程
（三）布局 布局是指如何把各个模块合理地排布在芯片上， 怎样确定每个模块的最佳位置，以使占用芯片面 积为最小且布线结果又最好。
二、版图设计过程


二、版图设计过程

版图设计主要包括模块设计、芯片规划、布局、 布线等，是一个组合规划和巧拼图形的工作。在 一个规则形伏（一般为长方形）平面区域内不重 叠地布局多个模块（亦称部件），在各模块之间 按电路连接信息的要求逐行布线。版图设计是从 逻辑信息向几何信息的转换。
二、版图设计过程
（一）模块设计 芯片设计中最小的单位是元件，设计过程从元件， 门，基本单元，宏单元，芯片，从小到大进行。 基本单元和宏单元可视为模块。模块设计是最基 本的环节。

光刻5：N管源漏区注入光刻
N+注入
N- Si 阱
P-S i Sub
光刻6：接触孔光刻

6#版为接触孔掩膜。用来确定欧姆接触的大小和 位置。
光刻6：接触孔光刻
N- Si 阱
P-S i Sub
光刻7：金属引线光刻

7#版为金属图形(电极和连线)掩膜。用于确定集成 元器件电极引出和互连布线的位置和形状。在上 一版接触孔光刻之后,硅片表面用CVD法淀积上一 层金属膜,用该版留下所要的金属膜,实现金属层欧 姆引出和互连。
数字后端版图设计ppt课件

数字后端版图设计ppt课件

数字后端设计流程-8
布线
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
数字后端设计流程-8
布线
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
芯片中的时钟网络要驱动电路中所有的时序单元，所以 时钟源端门单元带载很多，其负载延时很大并且不平衡， 需要插入缓冲器减小负载和平衡延时。时钟网络及其上 的缓冲器构成了时钟树。一般要反复几次才可以做出一 个比较理想的时钟树。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
数字后端设计流程-2
哪些工作要APR工具完成？ 芯片布图（RAM,ROM等的摆放、芯片供电网络配置、 I/O PAD摆放） 标准单元的布局 时钟树和复位树综合 布线 DRC LVS DFM（Design For Manufacturing)
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
布图
这是一个小电路，电源 规划比较简单，对于一 个复杂的电路，还需要 横竖添加stripes，降低 IRdrop。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
数字后端设计流程-5
第二讲集成电路版图设计规则

第二讲集成电路版图设计规则


- 1.5mA 最大电流密度
/um
-
- 禁止并行金属线90度拐角，用135
度拐角代替
a
c.2
b
c.1 c.2
设计规则 via
定义为两层金属之 间的连接孔
符号 尺寸
含义
12.a .7*.7 过孔最小面积
12.b 0.8 过孔间距
12.d~f - 接触孔、poly-poly电容和栅 上不能打过孔
12.g 0.4 金属1对过孔的最小覆盖
6.d 6.e 6.f 6.g
尺寸 1.2 1.0 0.5 3.2 1.5 0.8 -
含义 poly2做电容时的最小宽度 poly2做电容时的最小间距 Poly2与有源区的最小间距 做关键电容时的间距 电容底板对顶板的最小覆盖 电容Poly2对接触孔最小覆盖 Poly2不能在有源区上 Poly2不能跨过poly1边沿
– 上华0.6um DPDM CMOS工艺拓扑设计规则 – 设计规则的运用
• 版图设计准则(‘Rule’ for performance)
– 匹配 – 抗干扰 – 寄生的优化 – 可靠性
引言
• 芯片加工：从版图到裸片
制
加
版
工
是一种多层平面“印刷”和 叠加过程，但中间是否会 带来误差？
引言
一个版图的例子：
习）
VDD
15k
OUT IN 80/0.8
又试问NMOS晶体管的漏极面积和周长是多 少？
设计规则的运用
• TASK3：设计一个简单开关电容电路 （练习）
f1 IN
30/0.6 X
f2 OUT
60/0.6 2pF 6/0.6 12/0.6
又试问X点的寄生电容如何计算？

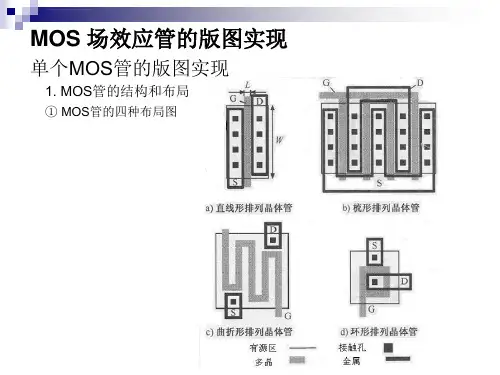

Ledit及器件版图设计ppt课件

Ledit及器件版图设计ppt课件

L-EDIT的应用
Auto panning:窗口自动 平移。即当鼠标碰到版 图窗口边缘时会自动平 移窗口跟随鼠标。
Active push rubberbanding:活动推拉。 选中后绘图时不必一直 按住鼠标来绘制多边形， 只用单击起点和结束点 即可完成
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
版图设计规则
a:阱的最小宽度 b:不同电位的阱间距 c:相同电位的阱间 距 d:阱对有源区的最小覆盖 e:阱外有源区和阱的间距
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
版图设计规则
a:有源区的最小宽度 b:沟道最小宽度 c:有源区间距
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
举例：CMOS结构示意图
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
举例：CMOS结构示意图
L-edit 14.0基本的操作界面
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
L-EDIT的应用
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
版图设计规则

版图设计规则

3
第3页/共45页
版图设计规则
(一)、设计的类型 • Minimum Width • Exact Width • Not Exist • Spacing • Surround • Overlap • Extension • Density
4
第4页/共45页
版图设计规则
5
第5页/共45页
版图设计规则
12
第12页/共45页
版图设计规则的应用
•多晶硅条最小宽度5 um Poly minum width =5 um
• 多晶硅条最小间距5 um poly to poly spacing=5 um
• 离子注入区对有源区最 小覆盖10 um
• 铝引线孔7.5*7.5 um*um
p-select surround active =10 um n-select surround active
17
第17页/共45页
CMOS IC 版图设计技巧
1、布局要合理 （1）引出端分布是否便于使用或与其他相关电路兼容，是否 符合管壳引出线排列要求。 （2）特殊要求的单元是否安排合理，如p阱与p管漏源p+区离 远一些，使pnp，抑制Latch-up，尤其是输出级更应注意。 （3）布局是否紧凑，以节约芯片面积，一般尽可能将各单元 设计成方形。 （4）考虑到热场对器件工作的影响，应注意电路温度分布是 否合理。
①了解工艺现状，确定工艺路线
确定选用标准pn结隔离或对通隔离工艺或等平 面隔离工艺。由此确定工艺路线及光刻掩膜版的块数。
由制版和光刻工艺水平确定最小接触孔的尺寸和 光刻套刻精度。光刻工艺的分辨率，即能刻蚀图形的 最小宽度，受到掩膜分辨率、光刻胶分辨率、胶膜厚 度、横向腐蚀等多因素的限制。套刻精度与光刻机的 精度和操作人员的熟练程度关系密切。
《集成电路版图设计》课件

《集成电路版图设计》课件


布局原则
在布局时，应遵循一些基本原则，如模块化、层次化、信号流向清晰等，以提高 布局的可读性和可维护性。
优化方法
可以采用一些优化方法来提高布局的效率和可读性，如使用自动布局算法、手动 调整布局、考虑布线约束等。
布线优化
布线原则
在布线时，应遵循一些基本原则，如 避免交叉、减少绕线、保持线宽一致 等，以提高布线的可靠性和效率。
04
集成电路版图设计技巧与优化
布图策略与技巧
布图策略
根据电路功能和性能要求，选择合适的布图策略，如层次化、模块化、对称性 等，以提高布图的效率和可维护性。
技巧
在布图过程中，可以采用一些技巧来提高布图的效率和可读性，如使用标准单 元、宏单元等模块化设计，以及合理利用布局空间、避免布线拥堵等。
布局优化
用于实现电路中的电阻功能，调节电流和电 压。
电感器
用于实现电路中的电感功能，用于产生磁场 和感应电流。
版图设计规则
几何规则
规定了各种几何元素的使用方法和尺寸 ，以确保版图的准确性和一致性。
器件规则
规定了各种器件的尺寸、形状和排列 方式，以确保器件的性能和可靠性。
连线规则
规定了各种连线元素的宽度、间距和 连接方式，以确保电路的可靠性和稳 定性。
直线
用于连接集成电路中的不同部 分，实现电路的导通。
弧线
用于表示不同层之间的过渡， 以平滑电路。
折线
用于表示复杂电路中的分支或 连接点。
点
用于表示电路中的节点或连接 点。
ቤተ መጻሕፍቲ ባይዱ 器件元素
晶体管
用于实现电路中的逻辑功能，是集成电路中 的基本元件。
电容器
用于实现电路中的电容功能，用于存储电荷 和过滤信号。
版图设计规则

版图设计规则


精选课件
14
设计规则举例
Metal相关的设计规则列表
编号 描 述 尺 寸
5a 金属宽度 2.5
5b 金属间距 2.0
目的与作用
保证铝线的良好 电导
防止铝条联条
精选课件
15
设计规则举例
精选课件
16
tf文件(Technology File)和display.drf文件
这两个文件可由厂家提供，也可由设计人员根 据design rule自已编写。
• 版图的设计有特定的规则，规则是集成
电路制造厂家根据自已的工艺特点而制定
的。因此，不同的工艺就有不同的设计规
则。设计者只有得到了厂家提供的规则以
后，才能开始设计。
精选课件
7
设计规则(design rule)
两种规则： (a) 以λ(lamda)为单位的设计规则—相对单位 (b) 以μm（micron)为单位的设计规则—绝对单位 如果一种工艺的特征尺寸为S μm,则λ=S/2 μm， 选用λ为单位的设计规则主要与MOS工艺的成比例 缩小有关。
设计规则主要包括各层的最小宽度、层与层之 间的最小间距、最小交叠等。ห้องสมุดไป่ตู้
精选课件
8
设计规则(design rule)
1、最小宽度(minWidth) 最小宽度指封闭几何图形的内边之间的距离
在利用DRC(设计规则检查)对版图进行几何规则检查时，对于宽度低 于规则中指定的最小宽度的几何图形，计算机将给出错误提示。
原始层
poly
diff
精选课件
23
Layer Processing（层处理命令）
•Relational Commands （关系命令）

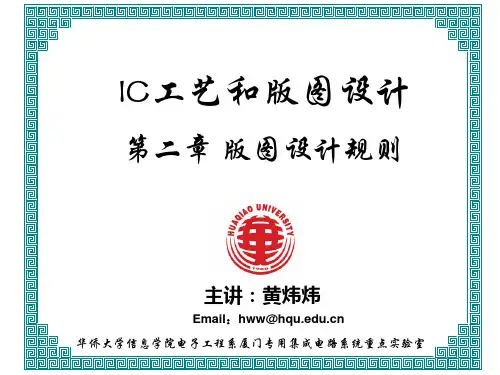

第二章-版图设计规则
