数控铣削加工工艺分析与数控程序汇编

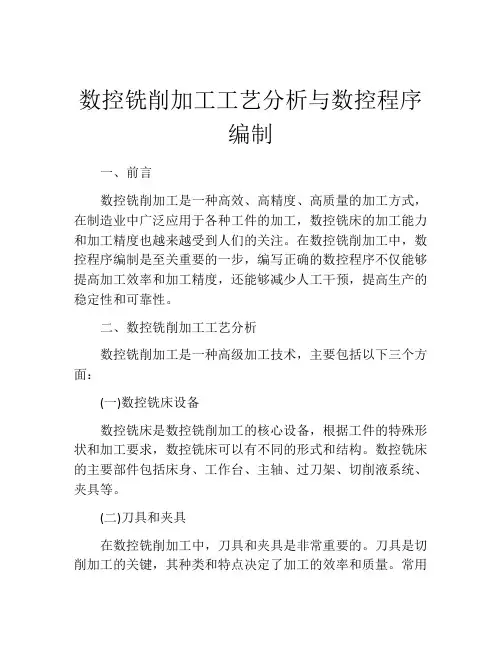

数控铣削加工工艺分析与数控程序编制一、前言数控铣削加工是一种高效、高精度、高质量的加工方式，在制造业中广泛应用于各种工件的加工，数控铣床的加工能力和加工精度也越来越受到人们的关注。

在数控铣削加工中，数控程序编制是至关重要的一步，编写正确的数控程序不仅能够提高加工效率和加工精度，还能够减少人工干预，提高生产的稳定性和可靠性。

二、数控铣削加工工艺分析数控铣削加工是一种高级加工技术，主要包括以下三个方面：(一)数控铣床设备数控铣床是数控铣削加工的核心设备，根据工件的特殊形状和加工要求，数控铣床可以有不同的形式和结构。

数控铣床的主要部件包括床身、工作台、主轴、过刀架、切削液系统、夹具等。

(二)刀具和夹具在数控铣削加工中，刀具和夹具是非常重要的。

刀具是切削加工的关键，其种类和特点决定了加工的效率和质量。

常用的刀具有立铣刀、球头刀、端铣刀、T型刀、锥形刀等。

夹具是用于固定工件，以保证在加工过程中工件的位置和状态不变，从而保证加工的稳定性和精度。

(三)切削参数切削参数是指在切削过程中刀具的进给速度、转速、切削深度、校正量等参数。

这些参数的选择对于加工的效率和质量都有很大的影响。

三、数控程序编制数控程序编制是将加工工艺和切削参数转化为机床可以理解和执行的步骤，具体包括以下几个方面：(一)确定零点坐标在编写数控程序之前，必须确定工件的零点坐标。

工件的零点坐标决定了加工过程中各个切面的位置和形状。

(二)编写加工程序根据加工工艺和切削参数，编写数控程序，具体包括刀具补偿、运动参数、加工路线等。

在编写程序时，还需要预留足够的余量，以保证加工过程中的刀具补偿和修正。

(三)检查和调试程序编写完程序后，必须进行检查和调试。

检查程序的正确性、完整性和精确性，调试程序中可能出现的错误和漏洞。

四、数控铣削加工技术的发展趋势(一)智能化随着科技的发展，智能化技术在数控铣削加工中的应用将越来越广泛。

智能化技术可以实现数字孪生、远程监控和预测性维护等功能，并且可以使用机器学习和人工智能技术来实现加工过程中的优化和自适应调整，提高加工效率和精度。

数控铣削加工工艺编程及操作
第一章：子程序的调用及编写格式
一．在广数控系列机床中子程序的调用代码编写格式为例：“P21217”其中“P2”代表调用次数，而“1217“则代表被调用的程序号。

子程序号需满足四位数。

如“P50015”“P5”代表子程序的调用次数，“0015”则代表被调用的子程序号。

在法兰克系统中子程序的调用通常编写格式为例：“P2L1217”其中“P2”代表子程序的调用次数，“L1217”则代表被调用的子程序号。

调用实例：主程序子程序子程序
O1217 O0030 O0040
M98 P50030 M98 M99
M98 P30040 M99
M30
注：其中“M98”代表调用子程序，“M99”则代表返回调用子程序前的程序段，其中要注意的是：在使用M98调用子程序后应在下一程序段前加M99返回调用前程序，否则机床将默认之前调用的子程序段为最后程序，将不再继在数控铣床编程中，通常使用右手笛卡儿坐标系为基准，如下图所示：
第二章数控铣床程序编写及坐标一．“G”代码<准备功能>
1.“G”代码根据组别号可分为、模态与非模态两种。

G90 G00X__Y__Z__其中。

数控铣削加工工艺与编程一、数控铣削主要加工对象数控铣削是机械加工中最常用的加工方法之一，它主要包括平面铣削和轮廓铣削，还可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等。

数控铣床有立式、卧式、龙门式三类，数控铣床加工工艺以普通铣床加工工艺为基础，数控加工中心从结构上看是带刀库的镗铣床，除铣削加工外，也可以对零件进行钻、扩、铰、镗、锪加工及攻螺纹等，因此数控铣床与数控加工中心从工艺上看加工工艺类似，主要适用于下列几类零件的加工。

1、平面类零件平面类零件是指加工面平行、垂直于水平面或其加工面与水平面的夹角为定角的零件，这类零件的特点是，各个加工表面是平面，或展开为平面。

如图4-1所示的三个零件都属于平面类零件，其中的曲线轮廓面M和正圆台面N，展开后均为平面。

图4-1 平面类零件2、变斜角类零件加工面与水平面的夹角呈连续变化的零件称为变斜角类零件。

图4-2是飞机上的一种变斜角梁缘条，该零件在第②肋至第⑤肋的斜角α从3°10′均匀变12肋又均匀化为2°32′，从第⑤肋至第⑨肋再均匀变化为1°20′，最后到第○变化至0°。

变斜角类零件的变斜角加工面不能展开为平面，但在加工中，加工面与铣刀圆周接触的瞬间为一条直线。

加工变斜角类零件最好采用四坐标和五坐标数控铣床摆角加工，在没有上述机床时，也可在三坐标数控铣床上进行二轴半控制的近似加工。

图4-2 变斜角零件3、曲面类零件加工面为空间曲面的零件称为曲面类零件。

曲面类零件的加工面不仅不能展开为平面，而且它的加工面与铣刀始终为点接触。

加工曲面类零件一般采用三坐标数控铣床。

加工曲面类零件的刀具一般使用球头刀具，因为其他刀具加工曲面时更容易产生干涉而过切邻近表面。

加工立体曲面类零件一般使用三坐标数控铣床，采用以下两种加工方法。

(1)行切加工法采用三坐标数控铣床进行二轴半坐标控制加工，即行切加工法。

如图4-3所示，球头铣刀沿XY平面的曲线进行直线插补加工，当一段曲线加工完后，沿X方向进给ΔX再加工相邻的另一曲线，如此依次用平面曲线来逼近整个曲面。

数控铣削加工工艺分析一、加工工艺1.工艺流程：2.加工特点：（1）高精度：数控铣削加工可以实现高精度的加工，可以满足对零件精度要求较高的应用领域；（2）加工复杂零件：数控铣削加工可以通过合理设置刀具路径和切削参数来加工复杂形状的零件，具有很大的灵活性和可塑性；（3）高效率：数控铣削加工可以实现多种刀具的自动换刀，减少了换刀时间，并且可以通过自动化程度高的设备进行连续加工，提高了生产效率；（5）适应性强：数控铣削加工适用于各种材料的加工，如金属材料、非金属材料和复合材料等。

二、优点1.精度高：数控铣削加工可以实现高精度的加工，满足对尺寸和形状要求严格的零件加工需求；2.加工效率高：数控铣削加工由于采用自动化设备和自动换刀系统，可以减少换刀和人工操作时间，提高了生产效率；3.工艺灵活性好：数控铣削加工可以通过编写不同的加工程序，实现对不同形状和尺寸的零件加工，具有很大的灵活性；4.加工质量好：数控铣削加工减少了人为因素对加工质量的影响，提高了加工质量的稳定性和一致性。

三、应用领域1.机械制造业：数控铣削加工广泛应用于机械制造业，如汽车制造、航空航天、模具制造等，用于加工复杂形状的零件；2.电子工业：数控铣削加工可用于加工电子设备的外壳和零件，提高电子产品的精度和稳定性；3.医疗器械制造业：数控铣削加工可用于制造各种形状复杂的医疗器械，如假肢、人工关节等；4.能源行业：数控铣削加工可用于加工燃气轮机等能源设备的零部件；5.其他行业：数控铣削加工还可应用于船舶制造、冶金设备制造、精密仪器制造等行业。

综上所述，数控铣削加工工艺是一种高精度、高效率的加工方法，具有工艺灵活性和加工质量好的优点。

它在各种行业中有着广泛的应用，对于加工精度要求高、形状复杂的零件是一种不可或缺的加工手段。

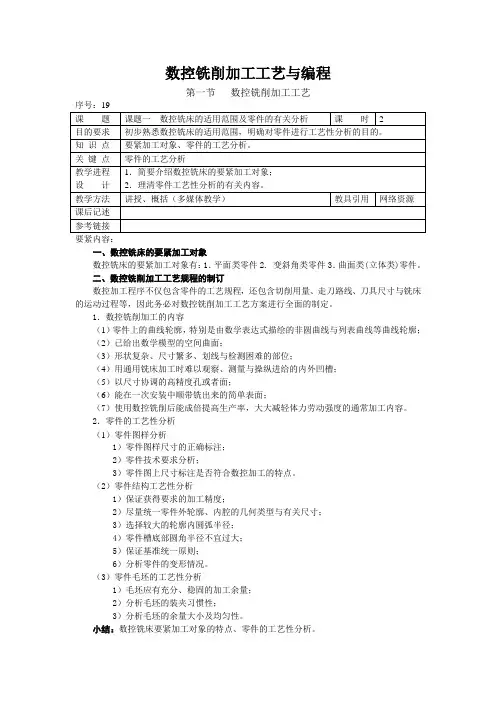

数控铣削加工工艺与编程第一节数控铣削加工工艺序号：19要紧内容：一、数控铣床的要紧加工对象数控铣床的要紧加工对象有：1．平面类零件2. 变斜角类零件3．曲面类(立体类)零件。

二、数控铣削加工工艺规程的制订数控加工程序不仅包含零件的工艺规程，还包含切削用量、走刀路线、刀具尺寸与铣床的运动过程等，因此务必对数控铣削加工工艺方案进行全面的制定。

1．数控铣削加工的内容（1）零件上的曲线轮廓，特别是由数学表达式描绘的非圆曲线与列表曲线等曲线轮廓；（2）已给出数学模型的空间曲面；（3）形状复杂、尺寸繁多、划线与检测困难的部位；（4）用通用铣床加工时难以观察、测量与操纵进给的内外凹槽；（5）以尺寸协调的高精度孔或者面；（6）能在一次安装中顺带铣出来的简单表面；（7）使用数控铣削后能成倍提高生产率，大大减轻体力劳动强度的通常加工内容。

2．零件的工艺性分析（1）零件图样分析1）零件图样尺寸的正确标注；2）零件技术要求分析；3）零件图上尺寸标注是否符合数控加工的特点。

（2）零件结构工艺性分析1）保证获得要求的加工精度；2）尽量统一零件外轮廓、内腔的几何类型与有关尺寸；3）选择较大的轮廓内圆弧半径；4）零件槽底部圆角半径不宜过大；5）保证基准统一原则；6）分析零件的变形情况。

（3）零件毛坯的工艺性分析1）毛坯应有充分、稳固的加工余量；2）分析毛坯的装夹习惯性；3）分析毛坯的余量大小及均匀性。

小结：数控铣床要紧加工对象的特点、零件的工艺性分析。

课题课题二数控铣削工艺路线课时 2目的要求全面熟悉制定数控铣削工艺路线的各个环节，明确各项细则，掌握“合理”度。

知识点加工方法、工序、加工顺序、装夹方案、进给路线、切入、切出、行切、环切。

关键点加工方法、加工顺序、进给路线、切入、切出教学进程设计1．全面介绍数控铣削工艺路线的各个环节；2．强调合理性；3．举例引证。

教学方法讲授、探究（多媒体教学）教具引用网络资源课后记述参考链接要紧内容：二、数控铣削加工工艺规程的制订3．工艺路线的确定（1）加工方法的选择1）内孔表面的加工方法2）平面的加工方法3）平面轮廓加工方法4）曲面轮廓加工方法。

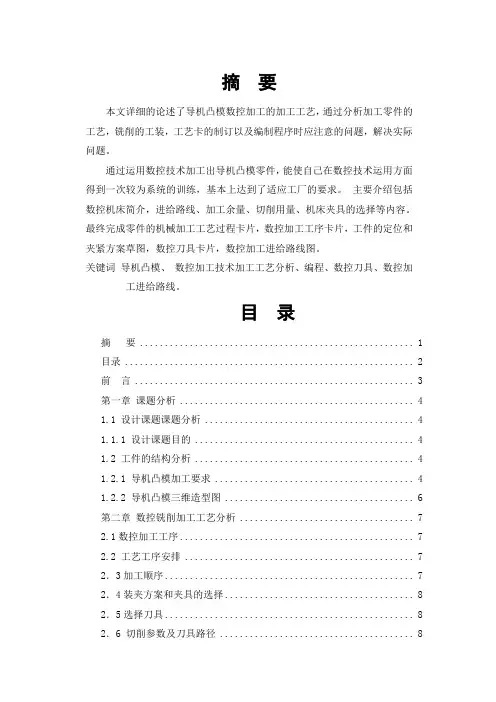

摘要本文详细的论述了导机凸模数控加工的加工工艺，通过分析加工零件的工艺，铣削的工装，工艺卡的制订以及编制程序时应注意的问题，解决实际问题。

通过运用数控技术加工出导机凸模零件，能使自己在数控技术运用方面得到一次较为系统的训练，基本上达到了适应工厂的要求。

主要介绍包括数控机床简介，进给路线、加工余量、切削用量、机床夹具的选择等内容。

最终完成零件的机械加工工艺过程卡片，数控加工工序卡片，工件的定位和夹紧方案草图，数控刀具卡片，数控加工进给路线图。

关键词导机凸模、数控加工技术加工工艺分析、编程、数控刀具、数控加工进给路线。

目录摘要 (1)目录 (2)前言 (3)第一章课题分析 (4)1.1 设计课题课题分析 (4)1.1.1 设计课题目的 (4)1.2 工件的结构分析 (4)1.2.1 导机凸模加工要求 (4)1.2.2 导机凸模三维造型图 (6)第二章数控铣削加工工艺分析 (7)2.1数控加工工序 (7)2.2 工艺工序安排 (7)2．3加工顺序 (7)2．4装夹方案和夹具的选择 (8)2．5选择刀具 (8)2．6 切削参数及刀具路径 (8)2．7 确定切削用量 (19)第三章数控程序编制 (19)3．1 Mastercam自动编程软件进行加工 (19)致谢 (21)参考文献 (22)附录 (23)数控加工程序单 (23)刀具卡片 (24)程序 (25)前言数控技术在制造业的广泛运用，使当今的制造业生产面貌涣然一新，在我国，数控技术与装备的发展也有相当大的进步。

以pc平台为基础的国产数控系统及柔性制造系统逐渐运用于生产实践，通过对数控技术的运用使我们更好的掌握所学的专业知识。

随着我国制造业的发展，数控加工的需求也在增加，它的总的发展趋势是：高精化、高速化、高效化、柔性化、智能化和集成化，并注重工艺适用性和经济性。

而斜联结管的加工充分的适应了现代化生产的需要.。

数控加工技术已广泛应用于机械加工制造业中，如数控铣削、镗削、车削、线切割、电火花加工等，其中数控铣削是复杂多变零件的主要加工方法。

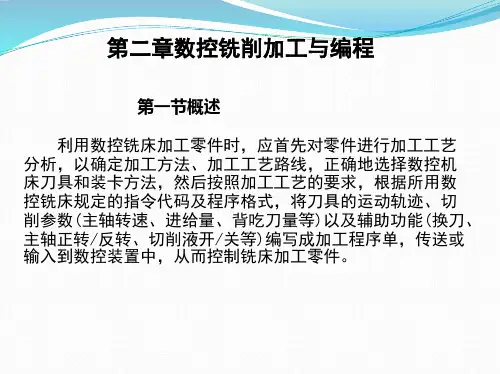

数控铣削加工工艺与编程一、数控铣削加工工艺数控铣削加工是一种以金属材料为对象，利用铣削刀具和高速旋转的主轴，在数控机床上进行精密的加工技术。

它相较于传统的手工铣削和普通铣床加工，具有更高的自动化程度、更高的精度和更大的生产效率。

同时，它可以实现对复杂曲面零件的加工，提高了产品精度和质量，广泛应用于航空航天、汽车制造、机械制造等行业。

数控铣削加工工艺的关键在于精确的编程和合理的刀具选择，这决定了加工的效率和产品质量。

首先，需要进行零件的CAD三维建模设计，然后通过CAM软件进行加工路线规划和工艺分析，最后生成NC代码并将其传输到数控机床上进行加工。

在加工的过程中，需要不断地根据实际情况调整刀具和参数，以保证加工的效果。

常用的刀具有铣刀、钻刀、车刀等，需要根据具体的加工要求选择合适的刀具和切削参数，以达到最佳的加工效果。

二、数控铣削加工编程数控铣削加工编程是利用计算机编写加工程序，以指导数控机床进行准确的零件加工。

在编程之前，需要进行零件CAD 设计和CAM工艺分析，确定加工路线和切削参数。

在编程的过程中，需要熟悉数控机床编程的语法和指令格式，掌握加工过程中常用的切削参数和刀具补偿等技巧。

编程的第一步是确定加工坐标系和切削速度。

加工坐标系是数控机床的工作坐标系，其坐标轴的方向和位置需要与零件CAD设计的坐标系一致，才能使零件加工的精度和效率最佳。

切削速度是在加工过程中刀具和工件的相对速度，需要根据刀具的刃口材料、硬度和工件材料进行调整，以达到最佳的加工效果。

其次，需要编写切削路径和刀具指令。

切削路径是指刀具在工件表面上的运动轨迹，要尽可能地减少切削时间和切削力，以保证零件表面的精度和质量。

刀具指令是指对刀具运动的详细描述，包括切削深度、切削速度、切削方向、回刀位置等。

最后，需要进行NC程序的调试和参数优化。

调试是指通过模拟运行和实物测试等手段，不断检查和调整程序的正确性和合理性，确保加工过程的稳定性和精度。

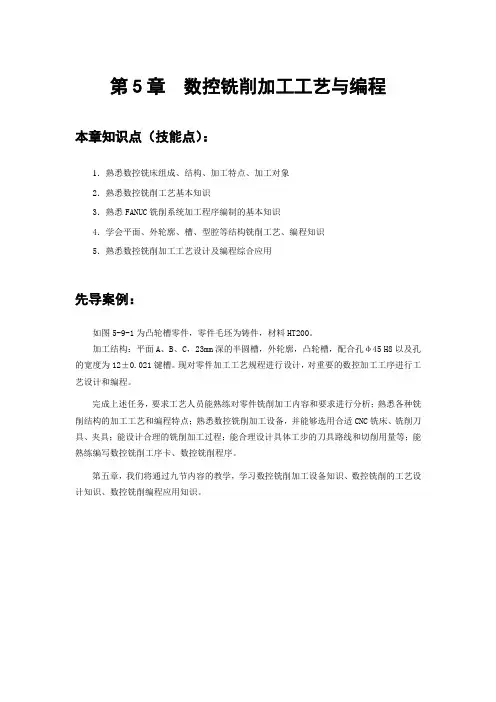

第5章数控铣削加工工艺与编程本章知识点（技能点）：1．熟悉数控铣床组成、结构、加工特点、加工对象2．熟悉数控铣削工艺基本知识3．熟悉FANUC铣削系统加工程序编制的基本知识4．学会平面、外轮廓、槽、型腔等结构铣削工艺、编程知识5．熟悉数控铣削加工工艺设计及编程综合应用先导案例：如图5-9-1为凸轮槽零件，零件毛坯为铸件，材料HT200。

加工结构：平面A、B、C，23mm深的半圆槽，外轮廓，凸轮槽，配合孔φ45 H8以及孔的宽度为12±0.021键槽。

现对零件加工工艺规程进行设计，对重要的数控加工工序进行工艺设计和编程。

完成上述任务，要求工艺人员能熟练对零件铣削加工内容和要求进行分析；熟悉各种铣削结构的加工工艺和编程特点；熟悉数控铣削加工设备，并能够选用合适CNC铣床、铣削刀具、夹具；能设计合理的铣削加工过程；能合理设计具体工步的刀具路线和切削用量等；能熟练编写数控铣削工序卡、数控铣削程序。

第五章，我们将通过九节内容的教学，学习数控铣削加工设备知识、数控铣削的工艺设计知识、数控铣削编程应用知识。

5．1 数控铣床及其加工对象数控铣床，也称作数控铣削机床，和镗铣加工中心不同是，它没有刀库及自动换刀装置。

小型数控铣床是指规格较小的升降台式数控铣床，额定功率通常不是很高，其工作台宽度多在400mm 以下；规格较大的数控铣床，例如工作台宽度在500mm 以上的，其功能已向加工中心靠近，进而演变成柔性加工单元。

数控铣床能被CNC 控制的坐标进给运动多为三坐标。

其中能两轴联动的机床，也称两轴半机床，即在X 、Y 、Z 三个坐标轴中，任意两轴可以联动，一般情况下，两轴半控制的数控铣床上只能用来加工平面曲线的轮廓。

三坐标联动的数控铣床能进行X 、Y 、Z 三个坐标轴联动加工，可以加工空间曲面，目前以三坐标数控立式铣床为发展方向。

对于有特殊要求的数控铣床，还可以加一个数控分度头或数控回转工作台，即回转的A 坐标或C 坐标，这种四坐标的数控铣床可用来加工螺旋槽、叶片等立体曲面零件。

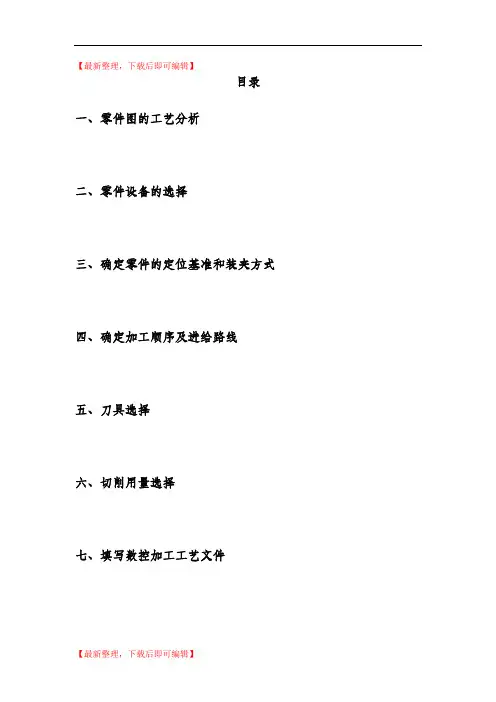

【最新整理，下载后即可编辑】目录一、零件图的工艺分析二、零件设备的选择三、确定零件的定位基准和装夹方式四、确定加工顺序及进给路线五、刀具选择六、切削用量选择七、填写数控加工工艺文件1、如图1所示，材料为45钢，单件生产，毛坯尺寸为84mm×84mm×22mm），试对该零件的顶面和内外轮廓进行数控铣削加工工艺分析。

图1带型腔的凸台零件图一零件图的工艺分析1、图形分析（1）分析零件图是否完整、正确，零件的视图是否正确、清楚，尺寸、公差、表面粗糙度及有关技术要求是否齐全、明确。

从上图可以看出该零件图的尺寸符合了这一要求。

（2）分析零件的技术要求，包括尺寸精度、形位公差、表面粗糙度及热处理是否合理。

过高的要求会增加加工难度，提高成本；过低的技术要求会影响工作性能，两者都是不允许的。

上图的精度为IT8级，技术要求和尺寸精度都能满足加工要求。

（3）该零件图上的尺寸标注既满足了设计要求，又便于加工，各图形几何要素间的相互关系（相切、相交、垂直和平行）比较明确，条件充分，并且采用了集中标注的方法，满足了设计基准、工艺基准与编程原点的统一。

因此该图的尺寸标注符合了数控加工的特点。

2、零件材料分析由题目提供，材料为45钢。

3、精度分析该零件最高精度等级为IT8级，所以表面粗糙度均为Ra3.2um。

加工时不宜产生震荡。

如果定位不好可能会导致表面粗糙度，加工精度难以达到要求。

4、结构分析从图1上可以看出，带型腔的凸轮零件主要由圆弧和直线组成，该零件的加工内容主要有平面、轮廓、凸台、型腔、铰孔。

需要粗精铣上下表面外轮廓内轮廓凸台内腔及铰孔等加工工序。

二、选择设备由该零件外形和材料等条件，选用XK713A数控铣床。

三、确定零件的定位基准和装夹方式由零件图可得，以零件的下端面为定位基准，加工上表面。

把零件竖放加工外轮廓。

零件的装夹方式采用机用台虎钳。

四、确定加工顺序及进给路线1、确定加工顺序加工顺序的拟定按照基面先行，先粗后精的原则确定，因此先加工零件的外轮廓表面，加工上下表面，接着粗铣型腔，再加工孔，按照顺序再精铣一遍即可。
