电镀常见故障原因与排除复习过程

电镀失败分析报告1. 引言电镀作为一种常用的表面处理工艺，在工业生产中发挥着重要的作用。

然而，电镀过程中有时会出现失败的情况，导致产品质量下降或者不能达到预期的效果。

本报告将对电镀失败的可能原因进行分析，并提出相应的解决方案，以帮助提高电镀过程的稳定性和效率。

2. 失败现象描述在进行电镀过程时，我们遇到了如下的失败现象：1.电镀层不均匀：电镀层在某些区域较薄，而在其他区域较厚。

2.表面出现斑点：电镀后，金属表面出现了一些斑点，影响了产品的外观。

3.电镀层剥落：部分电镀层出现了剥落的情况，导致产品的耐久性下降。

3. 失败原因分析3.1 电镀层不均匀电镀层不均匀的主要原因可能是以下几个方面：•基材准备不当：在进行电镀前，基材表面的清洁度和平整度对电镀层的均匀性有重要影响。

如果基材表面存在污垢、油脂等污染物，会导致电镀层不均匀。

•电镀液配方错误：电镀液的组成和配比是决定电镀层均匀性的关键因素。

如果配方错误或者不合理，会导致电镀层在某些区域过厚或者过薄。

•电流密度不均匀：电流密度不均匀也是导致电镀层不均匀的一个常见原因。

电流密度过高或者过低都会导致电镀层的不均匀性。

3.2 表面斑点表面出现斑点可能的原因包括：•金属表面存在细微的裂纹或者疏松区域，导致电镀液在这些区域堆积，形成斑点。

•电镀液中存在杂质，这些杂质在电镀过程中会附着在金属表面，产生斑点。

3.3 电镀层剥落电镀层剥落主要有以下原因：•基材与电镀层之间的粘接力不足，可能是由于基材表面没有经过适当的预处理，或者电镀液的组分错误导致的。

•电镀过程中温度不稳定或者电镀时间过短，未能使电镀层与基材充分结合。

4. 解决方案4.1 电镀层不均匀为了解决电镀层不均匀的问题，可以采取以下措施：•对基材进行充分的预处理，确保基材表面的清洁度和平整度。

可以采用机械抛光、酸洗等方法。

•定期检查电镀液的配方和配比，确保其符合要求。

•调整电流密度，在电镀过程中保持均匀的电流密度分布。

电镀整流机常见故障常见电镀故障的分析和纠正方法导读：就爱阅读网友为您分享以下“常见电镀故障的分析和纠正方法”资讯，希望对您有所帮助，感谢您对的支持!常见电镀故障的分析和纠正方法1.针孔针孔大多是气体(一般是氢气)在镀件表面上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴”，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴”。

g?cxq C那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规则的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

”F? Rh)%; $-s8tc(通过观察现象，可以初步判断造成针孔的部分原因，然后再进一步试验。

例如零件的局部表面上有密集的针孔，从现象来看，好像是前处理不良造成的，那么究竟是不是这个原因呢?可以取一批零件，进行良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否则就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比较容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫r >s酸钠的情况就能基本确定，如难以确定时，可以向镀液中加入/L十二烷基硫酸钠后进行试镀，若这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

电镀常见故障原因与排除常见故障原因与排除碱铜常见故障原因与排除⽅法故障现象故障原因排除⽅法结合⼒不好1.镀前除油不彻底2.酸活化时间太短或活化液太稀3.镀铜液中游离氰化钠过或过低4.镀液温度过低5.电流密度太⼤6.镀铜液中有较多六价铬离⼦1.加强前处理2.调整活化酸3.分析成分,调整⾄正常范围4.提⾼温度5.降低电流密度6.加温⾄60℃,加⼊保险粉0.20.4克/升,搅拌20-30分钟,趁热过滤镀层粗糙⾊泽暗红1.温度太低2.阴极电流密度太⼤3.阳极⾯积太⼩4.游离氰化钠太低5.有⾦属锌\铅杂质6.镀液中碳酸盐含量过⾼1.提⾼温度2.降低电流密度3.增加铜板或铜粒4.分析含量,补充⾄正常范围5.先调整氰化钠正常含量,加⼊0.2-0.4克/升硫化钠,加⼊1-2克/升活性炭,搅拌20-30分钟,静⽌过滤镀层有针孔1.基体表⾯粗糙2.镀液有油或有机杂质3.铜含量过低或氰化钠含量过⾼4.阴极电流密度过⼤5.阳极⾯积太⼩1. 加强抛光2. 活性炭粉处理3. 分析成分,调整正常范围4. 降低电流密度5. 增加阳积⾯积沉积速度慢深镀能⼒差1.阴极电流密度太⼩2.阳极钝化或阳极⾯积太⼩3.游离氰化钠太⾼4.溶液中有铬酸盐1.提⾼电流密度2.增加阳极⾯积或提⾼氰化钠或提⾼镀液温度3.调整成分4.同上处理⽅法镀层疏松孔隙多1.阳极钝化2.镀液中碳酸盐过多或有粘胶状的杂质3.锌-铝合⾦基体中铝含量过⾼1.同上处理⽅法2.同上处理⽅法3. 要经过⼆次浸锌后再进⾏镀铜酸性镀铜常见故障原因与排除⽅法故障现象故障原因故障排除⽅法镀层发雾或发花1.前处理不良,零件表⾯有油2.清洗⽔有油或镀液有油3.光亮剂没有搅均匀或B剂太多1.清除表⾯油脂2. 保持清洗⽔清洁5.阳极⾯积太⼩或太短6.有机杂质太多4.加⼊30%双氧⽔1-2毫升/升,搅拌下加⼊氢氧化铜,加⼊1-2克/升活性炭,搅拌过滤5.增⼤⾯积,加长阳极6.⽤双氧⽔-活性炭处理低电流区镀层不亮1.预镀层低区粗糙2.挂具导电不良3.光剂A含量偏低4.镀液中⼀价铜较多5.温度过⾼6.硫酸含量偏低7.氯离⼦过多或有机杂质过多1.加强预镀层质量2.检查挂具导电性3.补加A刘4.添加30%双氧⽔0.03-0.05毫升/升5.采⽤冷冻降温6.提⾼硫酸含量7.在搅拌下加⼊1-3克/升锌粉,搅拌30分钟,加⼊2-3克/升活性炭,搅拌2⼩时,静⽌过滤镀层有⿇点镀层粗糙1.预镀层太薄或粗糙2.阳极磷铜含磷少3.有⼀价铜或铜粉4.硫酸铜含量过⾼5.温度过⾼6.挂具钩⼦上的铬层未彻底退除1.加强预镀层质量2.更换阳极3.加少许双氧⽔,⽅法同上4.冲稀镀液,调整各成分5.建议⽤冷冻6.彻底清除挂具残余镀层4.硫酸铜含量过低1.同上⽅法处理2.通过试验调整光剂⽐例3.加强预镀层质量4.提⾼硫酸铜含量电镀时电流下降,电压升⾼1.硫酸铜含量偏⾼2.硫酸含量偏低3.镀液温度太低4.阳极⾯积太⼩5.镀液氯离⼦含量过多1.稀释镀液,调整各成分2.提⾼硫酸含量3.提⾼温度4.增加阳极⾯积5.⽤锌粉处理,⽅法同上焦磷酸镀铜常见故障原因与排除⽅法故障现象镀层粗糙故障原因1.基体或预镀层粗糙2.镀液中有铜粉或其它固体微粒3.铜含量过⾼或焦钾过低4.镀液PH值太⾼5.镀液杂质太多故障排除⽅法1.加强预镀层质量2.加强过滤或加少许双氧⽔去除铜粉3.补充焦钾,调整P⽐在6.36.8之间4.调整PH值在8.5-9.0之间5.双氧⽔-活性炭处理镀层结合⼒不好 1.镀前处理不良 1.加强镀前处理5.活化酸中有⼆价侗或⼆价铅杂质6.镀液有油或六价铬2.加强活化3.更换清洗⽔或活化酸4. ;加强预镀层厚度5. 更换活化酸6.加温60℃,加⼊保险粉0.2-0.4克/升,加⼊1-2克/升活性炭,搅拌30分钟,趁热过滤镀层有细沙点或有针孔1.镀前的清洗⽔或活化酸有油2.镀液有油或有机杂质过多3.镀液浑浊,PH太⾼4.基体组织不良1.加强前处理2.双氧⽔-活性炭处理3.调整PH值,加强过滤镀层易烧焦电流密度范围缩⼩1.镀液铜含量太少2.镀液温度太低3.镀液中有氰根污染4.有机杂质过多5. 镀液⽼化1.分析成分,调整P⽐正常范围2.提⾼温度⾄正常范围3.加⼊0.5-1.0毫升/升30%双氧⽔,搅拌30分钟4.加⼊1-2毫升/升30%双氧⽔,加温⾄55℃左右,搅拌30分钟,加⼊3-5克/升活性炭,搅拌30分钟,静⽌过滤沉积速度慢电流效率低1.焦磷酸钾过⾼2.镀液有六价铬3.镀液有残余双氧⽔1.分析成分,调整P⽐正常范0.4克/升保险粉,加⼊1-2克/升活性炭,搅拌30分钟,趁热过滤3.加热镀液,电解30分钟镀镍常见故障原因与排除⽅法故障现象故障原因故障排除⽅法镀层有针孔1.前处理不良2.镀液中有油或有机杂质过多3.湿润剂不够4.镀液中铁等异⾦属质5.硼酸含量不⾜6.温度太低1.加强前处理2.活性炭处理3. 补加DY湿润剂4.添加DY除铁剂5.提⾼硼酸含量6.提⾼温度50-60℃镀层结合⼒不好1.镀前处理不良2.零件表⾯有油,氧化⽪3.清洗⽔中有油1.加强前处理2.加强前处理3.更换清洗⽔4.更换活化酸4.活化酸中有铜.铅杂质5.电镀过程中产⽣双性电极或断电时间过长6.镀液光剂过多或有机杂质过多5.电镀之前将电流调到最⼩6. ⽤活性炭吸附镀层发花1.镀层处理不良4.镀液PH太⾼或镀液浑浊1.加强前处理2.更换清洗⽔3.⽤活性炭吸附4.调整PH值镀层发脆1.光亮剂过多或柔软剂太少2.铜/锌/铁或有机杂过多3.PH值过⾼或温度过低1.添加DY柔软剂2.添加DY除杂⽔或⼩电流电解3.提⾼PH值或提⾼温度沉积速度慢零件的深位镀不上镀层1.镀液中有六价铬2.镀液中有硝酸根3.电流密度太⼩1.将PH值调⾄3,加温⾄60℃,加⼊0.2-0.4克/升保险粉,搅拌60分钟,将PH值调⾄6.2,搅拌30分钟,加⼊0.3-0.5毫升/升30%的双氧⽔2.将镀PH调⾄1-2,加温⾄60-70℃,先⽤1-2安培/平⽅分⽶电解10分钟,然后渐渐降低⾄0.2安培/平⽅分⽶3.提⾼电流密度低电流区阴暗1.温度太⾼2.电流密度太⼩3.主盐浓度太低4.主光剂过多5.镀液中有铜/锌杂质1.温度控制在标准范围4.活性炭吸附或补加DY柔软剂5.加DY除杂⽔或⼩电流电解中电流区阴暗1.主光剂含量不够2.有铁杂质/有机杂质过多1.补加DY主光剂2.加DY除铁⽔或炭粉吸附⾼电流区阴暗1.镀液PH值过⾼2.柔软剂太少3.有少量铬酸盐/磷酸盐/铅1.提⾼PH值2.添加DY柔软剂3.处理⽅法同上镀铬常见故障原因与排除⽅法故障现象故障原因故障排除⽅法铬层发花或发 1.镀前活化酸太稀或太 1.调整活化酸的浓度雾浓2.表⾯有油或抛光膏3.镀镍出槽形成双性极4.镀铬时挂具弹得不紧5.镀铬时温度太⾼6.镀液中氯离⼦过多7.镀铬电源波形有问题2.加强前处理3.出槽时将电流调⾄最⼩4.更换挂具5.降低温度6.加⼊少量碳酸银7.检查电源镀铬深镀能⼒差零件的深位镀不上铬层1.底镀层较粗糙2.镍层在空⽓中时间过4.铬酸含量太低或硫含量过⾼5.三价铬过多或异⾦过多6.镀铬液中有硝酸根1.提⾼底镀层的质量2.镀前活化3.检查线路4.分析成分,调节成分⾄正常值5. 电解处理,阳极⾯积⼤⼤于阴极6. 电解法除去铬层的光亮度差容易出现烧焦现象1.铬酸或硫酸含量太低2.三价铬含量太低或⾼3.异⾦属杂质过多4.温度太低5.阴极电流密度太⼤6.阳极导电不良7.镀液中有少量的硝酸根1.分析成分,调整成分⾄正常值2.电解法控制三价铬成分3.电解法去除4.提⾼温度5.降低电流密度6.检查线路7.电解法处理铬层有明显的裂纹1.温度太低且阴极电流密度太⾼2.镀铬硫酸过⾼或铬酸含量过低3.氯离⼦过多4.底层镍的应⼒过⼤3.加少许碳酸银4.镀镍时补充柔软剂电镀时,电压很⾼,但阴极没有⽓泡1.阳极表⾯上⽣成了铬酸铅2.线路接触不好3.阳极⾯积太⼩1.取出阳极,⽤钢丝刷去黄⾊膜2.检查线路3.增加阳极⾯积镀铬后,零件有明显的挂钩印⼦1.挂钩的接触点太粗2.阳极⾯积太⼩3.导电不良4.铬酸含量太低5.三价铬或异⾦属杂质过多1.维修挂钩接触点2.增加阳极⾯积3.检查线路4.补充铬酐5.电解法除去6.⽤电解法6.有硝酸根存在镀层脱落1.镀铬过程中断电2.阴极电流密度过⼤3.底层镍钝化或底镀层上有油1.检查线路2.降低电流密度3.加强前处理镀层表⾯粗糙1.底镀层本⾝较粗糙2.镀液中有微细固体粒⼦3.硫酸含量过低2.过滤3.提⾼硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除⽅法故障现象故障原因故障排除⽅法镀层起泡结合⼒不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过⼤1．加强前处理2．⽤活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过⾼2．DY添加剂含量偏少3．温度过⾼4．镀液中有固体微粒1.析成分，冲稀镀液2.补充DY添加剂3.采⽤冷冻设备,控制温度正常值4. 加强过滤镀层上出现⿊⾊条纹或斑点1．前处理不良2．阴极电流密度过⼤3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质1.加强除油除锈2.降低电流密度3.分析成份,提⾼氯化物含量4.建议⽤双氧⽔活性炭处理5.加⼊0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太⾼1.分析成分,提⾼氯化物含量2.分析成分,提⾼锌含量3.补充柔软剂4.⽤稀盐酸调PH⾄5.5-6. 2低电流区镀层灰暗1．镀液温度过⾼2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采⽤冷冻设备,控制温度正常值2.补充添加剂3.加⼊0.5-1克/升锌粉或加除杂⽔镀层光泽差1．镀液中DY添加剂太少2．温度太⾼3．PH太⾼或太低1.补充DY添加剂0.1-0.2毫升/升2. 采⽤冷冻设备,控制温度正常值3. ⽤稀盐酸调PH⾄5.5-6.2氰化物镀锌常见故障原因与排除⽅法故障现象故障原因故障排除⽅法镀层结合⼒不好1.前处理不良 2. 镀液中氰化钠含量过⾼3. 镀液有六价铬1. 加强前处理2. 补充锌,控制M ⽐正常值3. 加温50℃,加⼊0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加⼊双氧⽔0.1-0.2毫升/升镀层粗糙\灰暗\ 呈颗粒状1. 锌含量过⾼2. 氰化钠和氢氧化钠含量偏低3. 氢氧化钠含量过⾼4. 阴极电流密度过⼤5. 阴阳极距离太近1. 补充氰化钠,控制M ⽐正常值2. 补充氰化钠和氢氧化钠3. 冲稀镀液4. 降低电流密度镀层薄,钝化时容易露底1. 镀液中锌含量太低2. 镀液中氰化钠或氢氧化钠含量太⾼3. 镀液中有六价铬4. 温度太低5. 电流密度太⼩1. 补充锌,控制M ⽐正常值2. 补充锌或冲稀镀液3. 加温50℃ ,加⼊0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加⼊双氧⽔0.1-0.2 升/升5. 降低电流密度阳极钝化,表⾯有⽩⾊产物1. 氰化钠含量不够2. 氢氧化钠含量不够3. 镀液中碳酸盐过多 1. 补充氰化钠,控制M ⽐正常值 2. 提⾼氢氧化钠含量⾄70-80克/升 3. 冷冻法结晶析出镀锌产品在贮存期间易⽣锈或泛点1. 镀液中含有⼤量的异⾦属杂质2. 镀液中有机杂质⼤多3. 镀后清洗不良1. 向镀液中加⼊0.3-0.6克/升的锌粉,搅拌30-60分钟,静⽌过滤或向镀液中加⼊1-2克/升硫化钠,搅拌60分钟 2. 向镀液中加1-3克/升活性炭,搅拌30分钟,静⽌过滤3. ⽤热⽔-冷⽔交替清洗数次。

教你电镀故障引起原因与排除方法展开全文慧聪表面处理网讯：电镀故障通常是指电镀的产品，即镀层出现的弊病(也称为毛病或缺陷〉，其表现形式多种多样,如防护-装饰性镀层起泡、暴皮、粗糙、漏镀、内应力大及光亮度不足等;功能性镀层达不到耐蚀、耐磨、导磁、硬度、屏蔽及焊接性能等。

电镀生产流程长，工艺参数处于动态变化之中，影响镀层质量的因素众多而复杂。

以下分享电镀故障引起原因与排除方法：一．由于物理因素对电镀产品质量的影响影响电镀质量的物理因素又可以分为机械的、电学的和几何的等几种,包括温度、搅拌、电流密度及波形、槽体形状大小、挂具形状、阳极状态等,本篇将分别加以讨论。

1.几何因素的影响几何因素包括镀槽的形状、大小;阳极的形状和配置;排具的形状以及被镀零件的形状等。

1．1镀槽除了刷镀以外,其他电镀都需镀槽,广义地说任何容器,只要不漏而又耐腐蚀,都可以用来做镀槽。

但是要讲究质量的话,镀槽应用按设计要求制作,而不是随便拿一个容器**可用的。

镀槽设计的依据是产量和被镀零件的大小、形状。

如果产量低、零件小,**用较小的镀槽,否则**是浪费。

反之,产量高、零件大,如果槽子太小,镀液很容易出现失调,电镀质量不能保证,也不划算。

合理的镀槽容量应该是满负荷运作能力的1.2～1.5倍,建议用加工零件的受镀面积来估算镀槽容积,一般每平方分米应占用8～12L容积,才可维持正常的工作。

遇有镀铬,或对温度敏感的镀种,要取上限,并适当加大容量,比如镀硬铬,每平方分米需要有30L 左右液量。

镀槽的几何形状一般是长方体,其高度一般为800～1000mm,宽度为600～800mm,长度在1200mm左右,容量在500～100L。

但具体尺寸应根据零件形状及挂具的设置、阳极的配置来定。

一般以中间为阴极、两侧为阳极的配置为标准。

零件应浸入在镀液中,距液面5～10cm,下端距槽底应10～20cm,阴极(零件)与阳极的距离应在15～20cm,尤其在没有搅拌时,阴阳极距离要拉大一些。

电镀中常见的不良原因分析（这些你都能解决了吗）电镀是制造业不可或缺的基础⼯艺。

电镀⽣产中发⽣不良在所难免，不良现象频发会影响⽣产进度和产品合格率，造成经济损失。

排除不良是电镀技术⼈员管理的重要内容。

今天我们平台针对最基础不良现象与原因分析分享给⼤家1．镀层结合⼒不好结合⼒不好⼀般有下列⼏种情况：(1) 底层结合⼒不好，该情况⼤都是前处理不良、基体⾦属上的油污或氧化膜未除尽造成的。

(2) 打底镀层成份控制不当，如碱铜中铜与游离氰⽐例不当，有六价铬污染等。

(3)前处理⼯序中的表⾯活性剂黏附在基体表⾯未清洗⼲净。

(4)腐蚀过度，有些⼯⼚除锈酸的浓度⾼或不加缓蚀剂也会造成结合⼒不佳。

2．镀层脆性⼤造成脆性的最⼤原因是镀液中有机杂质或有机添加剂过多所致。

有的技术操作⼈员把添加剂看作是万能灵药，镀层⼀有问题就加添加剂。

添加剂⽐例失调或超过允许上限就会造成镀层脆性。

另外，pH 值不正常和重⾦属离⼦对镀液的污染，也会造成脆性。

镀层脆性与结合⼒不好有时很难区别。

⼀般可这样区别：：结合⼒不好的镀层，能从基体⾦属上成⽚撕下，弯曲时镀层不会成粒屑飞出，薄型镀件⽆嘶嘶声；有脆性的镀层，剥落时镀层不能成⽚撕下，弯曲时镀层成粒屑飞出，薄型镀件有嘶嘶声。

3．针孔针孔在镀亮镍及光亮酸铜中最多见，通常见到的针孔有下列三种情况：(1)因析氢造成的针孔是锥形的。

(2)因油污和有机杂质造成的针孔是细密不规则的。

(3)基体⾦属的⼩凹点所造成的针孔⽆规则，如苍蝇脚趾，很难认定，须经试验和观看基体表⾯才能确定。

4．⽑刺与针孔不同，可⽤湿纸揩擦故障处，如故障表⾯沾有纸屑的是⽑刺，不沾纸屑的是针孔。

造成⽑刺的主要原因是固体杂质。

(1)镀件本⾝带⼊镀液的固体杂质，如铁屑；先涂漆后电镀时，漆膜腐蚀下来的漆粒。

(2)外界混⼊或阳极溶解时带⼊的固体杂质。

建议阳极必须⽤阳极袋包扎。

5．发花发花主要是有机杂质多，镀液成分、光亮剂及表⾯活性剂(如⼗⼆烷基硫酸钠)等⽐例失调造成的。

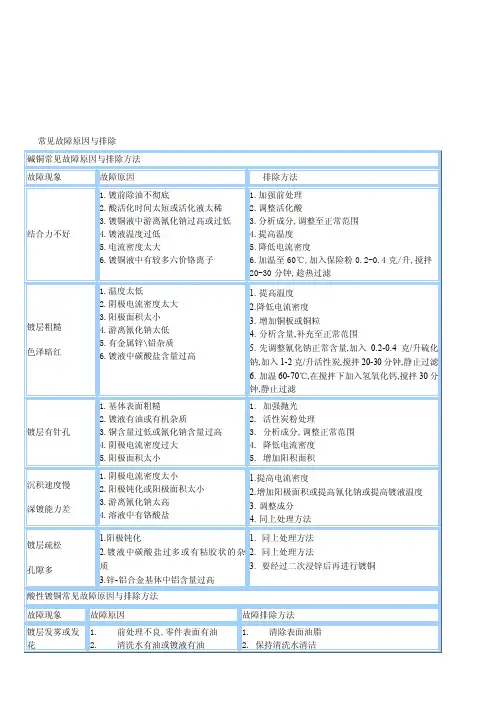

常见故障原因与排除碱铜常见故障原因与排除方法故障现象故障原因排除方法结合力不好1.镀前除油不彻底2.酸活化时间太短或活化液太稀3.镀铜液中游离氰化钠过高或过低4.镀液温度过低5.电流密度太大6.镀铜液中有较多六价铬离子1.加强前处理2.调整活化酸3.分析成分,调整至正常范围4.提高温度5.降低电流密度6.加温至60℃,加入保险粉0.2-0.4克/升,搅拌20-30分钟,趁热过滤镀层粗糙色泽暗红1.温度太低2.阴极电流密度太大3.阳极面积太小4.游离氰化钠太低5.有金属锌铅杂质6.镀液中碳酸盐含量过高1. 提高温度2.降低电流密度3. 增加铜板或铜粒4. 分析含量,补充至正常范围5. 先调整氰化钠正常含量,加入0.2-0.4克/升硫化钠,加入1-2克/升活性炭,搅拌20-30分钟,静止过滤6. 加温60-70℃,在搅拌下加入氢氧化钙,搅拌30分钟,静止过滤镀层有针孔1.基体表面粗糙2.镀液有油或有机杂质3.铜含量过低或氰化钠含量过高4.阴极电流密度过大5.阳极面积太小1. 加强抛光2. 活性炭粉处理3. 分析成分,调整正常范围4. 降低电流密度5. 增加阳积面积沉积速度慢深镀能力差1.阴极电流密度太小2.阳极钝化或阳极面积太小3.游离氰化钠太高4.溶液中有铬酸盐1.提高电流密度2.增加阳极面积或提高氰化钠或提高镀液温度3. 调整成分4. 同上处理方法镀层疏松孔隙多1.阳极钝化2.镀液中碳酸盐过多或有粘胶状的杂质3.锌-铝合金基体中铝含量过高1. 同上处理方法2. 同上处理方法3. 要经过二次浸锌后再进行镀铜酸性镀铜常见故障原因与排除方法故障现象故障原因故障排除方法镀层发雾或发花1.前处理不良,零件表面有油2.清洗水有油或镀液有油3.光亮剂没有搅均匀或B剂太多4.镀液中有大量的铁杂质5.阳极面积太小或太短6.有机杂质太多1.清除表面油脂2. 保持清洗水清洁3.搅均镀液4.加入30%双氧水1-2毫升/升,搅拌下加入氢氧化铜,加入1-2克/升活性炭,搅拌过滤5.增大面积,加长阳极6.用双氧水-活性炭处理低电流区镀层不亮1.预镀层低区粗糙2.挂具导电不良3.光剂A含量偏低4.镀液中一价铜较多5.温度过高6.硫酸含量偏低1.加强预镀层质量2.检查挂具导电性3.补加A刘4.添加30%双氧水0.03-0.05毫升/升5.采用冷冻降温6.提高硫酸含量7.氯离子过多或有机杂质过多7.在搅拌下加入1-3克/升锌粉,搅拌30分钟,加入2-3克/升活性炭,搅拌2小时,静止过滤镀层有麻点镀层粗糙1.预镀层太薄或粗糙2.阳极磷铜含磷少3.有一价铜或铜粉4.硫酸铜含量过高5.温度过高6.挂具钩子上的铬层未彻底退除1.加强预镀层质量2.更换阳极3.加少许双氧水,方法同上4.冲稀镀液,调整各成分5.建议用冷冻6.彻底清除挂具残余镀层镀层有条纹1.镀液中氯离子过多2.光剂比列失调3.预镀层有条纹4.硫酸铜含量过低1. 同上方法处理2. 通过试验调整光剂比例3. 加强预镀层质量4. 提高硫酸铜含量电镀时电流下降,电压升高1.硫酸铜含量偏高2.硫酸含量偏低3.镀液温度太低4.阳极面积太小5.镀液氯离子含量过多1. 稀释镀液,调整各成分2. 提高硫酸含量3. 提高温度4. 增加阳极面积5. 用锌粉处理,方法同上焦磷酸镀铜常见故障原因与排除方法故障现象镀层粗糙故障原因1.基体或预镀层粗糙2.镀液中有铜粉或其它固体微粒3.铜含量过高或焦钾过低4.镀液PH值太高5.镀液杂质太多故障排除方法1.加强预镀层质量2.加强过滤或加少许双氧水去除铜粉3.补充焦钾,调整P比在 6.3-6.8之间4.调整PH值在8.5-9.0之间5.双氧水-活性炭处理镀层结合力不好1.镀前处理不良2.镀前没有良好活化3.清洗水有油或活化酸有油4.预镀层太薄5.活化酸中有二价侗或二价铅杂质6.镀液有油或六价铬1.加强镀前处理2.加强活化3.更换清洗水或活化酸4. 加强预镀层厚度5. 更换活化酸6.加温60℃,加入保险粉0.2-0.4克/升,加入1-2克/升活性炭,搅拌30分钟,趁热过滤镀层有细沙点或有针孔1. 镀前的清洗水或活化酸有油2. 镀液有油或有机杂质过多3. 镀液浑浊,PH太高4. 基体组织不良1.加强前处理2.双氧水-活性炭处理3.调整PH值,加强过滤镀层易烧焦电流密度范围缩小1.镀液铜含量太少2.镀液温度太低3.镀液中有氰根污染4.有机杂质过多5. 镀液老化1.分析成分,调整P比正常范围2.提高温度至正常范围3.加入0.5-1.0毫升/升30%双氧水,搅拌30分钟4.加入1-2毫升/升30%双氧水,加温至55℃左右,搅拌30分钟,加入3-5克/升活性炭,搅拌30分钟,静止过滤沉积速度慢电流效率低1.焦磷酸钾过高2.镀液有六价铬3.镀液有残余双氧水1.分析成分,调整P比正常范围2.加温50℃,搅拌下加入0.2-0.4克/升保险粉,加入1-2克/升活性炭,搅拌30分钟,趁热过滤3.加热镀液,电解30分钟镀镍常见故障原因与排除方法故障现象故障原因故障排除方法镀层有针孔1.前处理不良2.镀液中有油或有机杂质过多3.湿润剂不够4.镀液中铁等异金属质5.硼酸含量不足6.温度太低1.加强前处理2.活性炭处理3. 补加DY湿润剂4.添加DY除铁剂5.提高硼酸含量6.提高温度50-60℃镀层结合力不好1.镀前处理不良2.零件表面有油,氧化皮3.清洗水中有油4.活化酸中有铜.铅杂质5.电镀过程中产生双性电极或断电时间过长6.镀液光剂过多或有机杂质过多1.加强前处理2.加强前处理3.更换清洗水4.更换活化酸5.电镀之前将电流调到最小6. 用活性炭吸附镀层发花1.镀层处理不良2.清洗水有油3.镀液中有油4.镀液PH太高或镀液浑浊1.加强前处理2.更换清洗水3.用活性炭吸附4.调整PH值镀层发脆1. 光亮剂过多或柔软剂太少2. 铜/锌/铁或有机杂过多3. PH值过高或温度过低1.添加DY柔软剂2.添加DY除杂水或小电流电解3.提高PH值或提高温度沉积速度慢零件的深位镀不上镀层1.镀液中有六价铬2.镀液中有硝酸根3.电流密度太小1.将PH值调至3,加温至60℃,加入0.2-0.4克/升保险粉,搅拌60分钟,将PH值调至 6.2,搅拌30分钟,加入0.3-0.5毫升/升30%的双氧水2.将镀PH调至1-2,加温至60-70℃,先用1-2安培/平方分米电解10分钟,然后渐渐降低至0.2安培/平方分米3.提高电流密度低电流区阴暗1.温度太高2.电流密度太小3.主盐浓度太低4.主光剂过多5.镀液中有铜/锌杂质1. 温度控制在标准范围2. 提高电流密度3. 提高主盐浓度4. 活性炭吸附或补加DY柔软剂5. 加DY除杂水或小电流电解中电流区阴暗1. 主光剂含量不够2. 有铁杂质/有机杂质过多1. 补加DY主光剂2. 加DY除铁水或炭粉吸附高电流区阴暗1. 镀液PH值过高2. 柔软剂太少3. 有少量铬酸盐/磷酸盐/铅1. 提高PH值2. 添加DY柔软剂3. 处理方法同上镀铬常见故障原因与排除方法故障现象故障原因故障排除方法铬层发花或发雾1. 镀前活化酸太稀或太浓2. 表面有油或抛光膏3. 镀镍出槽形成双性极4. 镀铬时挂具弹得不紧5. 镀铬时温度太高6. 镀液中氯离子过多1. 调整活化酸的浓度2. 加强前处理3. 出槽时将电流调至最小4. 更换挂具5. 降低温度6. 加入少量碳酸银7. 镀铬电源波形有问题7. 检查电源镀铬深镀能力差零件的深位镀不上铬层1.底镀层较粗糙2.镍层在空气中时间过长3.导电不良4.铬酸含量太低或硫含量过高5.三价铬过多或异金过多6.镀铬液中有硝酸根1.提高底镀层的质量2.镀前活化3.检查线路4.分析成分,调节成分至正常值5. 电解处理,阳极面积大大于阴极6. 电解法除去铬层的光亮度差容易出现烧焦现象1. 铬酸或硫酸含量太低2. 三价铬含量太低或高3. 异金属杂质过多4. 温度太低5. 阴极电流密度太大6. 阳极导电不良7. 镀液中有少量的硝酸根1.分析成分,调整成分至正常值2.电解法控制三价铬成分3.电解法去除4.提高温度5.降低电流密度6.检查线路7.电解法处理铬层有明显的裂纹1.温度太低且阴极电流密度太高2.镀铬硫酸过高或铬酸含量过低3.氯离子过多4.底层镍的应力过大1.升温且降低电流密度2.分析成分,调整正常范围3.加少许碳酸银4.镀镍时补充柔软剂电镀时,电压很高,但阴极没有气泡1. 阳极表面上生成了铬酸铅2. 线路接触不好3. 阳极面积太小1. 取出阳极,用钢丝刷去黄色膜2. 检查线路3. 增加阳极面积镀铬后,零件有明显的挂钩印子1.挂钩的接触点太粗2.阳极面积太小3.导电不良4.铬酸含量太低5.三价铬或异金属杂质过多6.有硝酸根存在1. 维修挂钩接触点2. 增加阳极面积3. 检查线路4. 补充铬酐5. 电解法除去6. 用电解法镀层脱落1.镀铬过程中断电2.阴极电流密度过大3.底层镍钝化或底镀层上有油1. 检查线路2. 降低电流密度3. 加强前处理镀层表面粗糙1. 底镀层本身较粗糙2. 镀液中有微细固体粒子3. 硫酸含量过低4. 阴极电流密度过大1.加强底层质量2.过滤3.提高硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层起泡结合力不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过大1．加强前处理2．用活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过高2． DY添加剂含量偏少3．温度过高4．镀液中有固体微粒1. 析成分，冲稀镀液2. 补充DY添加剂3. 采用冷冻设备,控制温度正常值4. 加强过滤镀层上出现黑色1．前处理不良 1.加强除油除锈条纹或斑点2．阴极电流密度过大3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质2.降低电流密度3.分析成份,提高氯化物含量4.建议用双氧水活性炭处理5.加入0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太高1.分析成分,提高氯化物含量2.分析成分,提高锌含量3.补充柔软剂4.用稀盐酸调PH至5.5-6. 2低电流区镀层灰暗1．镀液温度过高2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采用冷冻设备,控制温度正常值2.补充添加剂3.加入0.5-1克/升锌粉或加除杂水镀层光泽差1．镀液中DY添加剂太少2．温度太高3． PH太高或太低1.补充DY添加剂0.1-0.2毫升/升2. 采用冷冻设备,控制温度正常值3. 用稀盐酸调PH至5.5-6.2氰化物镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层结合力不好1.前处理不良2.镀液中氰化钠含量过高3.镀液有六价铬1. 加强前处理2.补充锌,控制M比正常值3. 加温50℃,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2毫升/升镀层粗糙灰暗呈颗粒状1.锌含量过高2.氰化钠和氢氧化钠含量偏低3.氢氧化钠含量过高4.阴极电流密度过大5.阴阳极距离太近1.补充氰化钠,控制M比正常值2.补充氰化钠和氢氧化钠3. 冲稀镀液4. 降低电流密度镀层薄,钝化时容易露底1.镀液中锌含量太低2.镀液中氰化钠或氢氧化钠含量太高3.镀液中有六价铬4.温度太低5.电流密度太小1.补充锌,控制M比正常值2.补充锌或冲稀镀液3. 加温50℃ ,加入0.2-0.5克/升保险粉,搅拌30分钟,趁热过滤,加入双氧水0.1-0.2升/升5. 降低电流密度阳极钝化,表面有白色产物1.氰化钠含量不够2.氢氧化钠含量不够3.镀液中碳酸盐过多1.补充氰化钠,控制M比正常值2.提高氢氧化钠含量至70-80克/升3.冷冻法结晶析出镀锌产品在贮存期间易生锈或泛点1.镀液中含有大量的异金属杂质2.镀液中有机杂质大多3.镀后清洗不良1.向镀液中加入0.3-0.6克/升的锌粉,搅拌30-60分钟,静止过滤或向镀液中加入1-2克/升硫化钠,搅拌60分钟2.向镀液中加1-3克/升活性炭,搅拌30分钟,静止过滤3.用热水-冷水交替清洗数次。

常见故障原因与排除3.导电不良4.铬酸含量太低5.三价铬或异金属杂质过多6.有硝酸根存在3. 检查线路4. 补充铬酐5. 电解法除去6. 用电解法镀层脱落1.镀铬过程中断电2.阴极电流密度过大3.底层镍钝化或底镀层上有油1. 检查线路2. 降低电流密度3. 加强前处理镀层表面粗糙1. 底镀层本身较粗糙2. 镀液中有微细固体粒子3. 硫酸含量过低4. 阴极电流密度过大1.加强底层质量2.过滤3.提高硫酸含量4.降低电密度氯化物酸性镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层起泡结合力不好1．镀前处理不良2．添加剂过多3．硼酸过低4．阴极电流密度过大1．加强前处理2．用活性炭吸附3．补充硼酸4．降低电流密度镀层粗糙1．锌含量过高2．DY添加剂含量偏少3．温度过高4．镀液中有固体微粒1. 析成分，冲稀镀液2. 补充DY添加剂3. 采用冷冻设备,控制温度正常值4. 加强过滤镀层上出现黑色条纹或斑点1．前处理不良2．阴极电流密度过大3．镀液中氯化物太少4．有机杂质过多5．有较多的铜铅杂质1.加强除油除锈2.降低电流密度3.分析成份,提高氯化物含量4.建议用双氧水活性炭处理5.加入0.5-1克/升锌粉镀层容易烧焦1．氯化物含量不够2．锌含量低3．DY柔软剂不够4．PH太高1.分析成分,提高氯化物含量2.分析成分,提高锌含量3.补充柔软剂4.用稀盐酸调PH至5.5-6. 2低电流区镀层灰暗1．镀液温度过高2．DY添加剂含量太少3．镀液中有铜/铅杂质1.采用冷冻设备,控制温度正常值2.补充添加剂3.加入0.5-1克/升锌粉或加除杂水镀层光泽差1．镀液中DY添加剂太少2．温度太高3．PH太高或太低1.补充DY添加剂0.1-0.2毫升/升2. 采用冷冻设备,控制温度正常值3. 用稀盐酸调PH至5.5-6.2氰化物镀锌常见故障原因与排除方法故障现象故障原因故障排除方法镀层结合力不好 1.前处理不良 1. 加强前处理。

Trouble Shooting Indexz电金工艺z碳膜工艺z电铜工艺z图像转移工艺z蚀板工艺z喷锡（热风整平）工艺z线路油墨工艺z电镍工艺z有机保焊膜工艺z压板工艺z沉铜（PTH）工艺z银浆贯孔工艺z电锡工艺z湿绿油工艺一、版权说明关於这个【Trouble Shooting】软件 的版权我想一定是属於 中国PCB技术网 所有，其中如果有同行要直接引用本软件则要与我联系，一般情况下我也希望此软件 在我们同行中广泛传播！但如果要用於商业用途则我们就要认真商量一个方案了！当然这其中的文章版权就是文章和作者和来自 的不同网站！如果我转录的这些文章，相关网站或作者不允许录入到这个软件中，请与我们联系，我们会立即删除并表示道歉！二、注册说明这是一个完全免费的软件，当然我们是想知道这个软件到哪里去了！如果你想要告诉我们，请用这三种方法：1、用EMAIL与我联系。

2、在就是技术网站上留言，并留下EMAIL地址。

3、寄一封书信给我们。

无论何种方法都请写明你的姓名、职业、使用此软件的用途等等。

如果你能对此软件进行一些有建设性的 评价，那我们首先感谢！如果你使用了此软件，觉得对你有一定的帮助，想寄一点钱给我们，那我们非常感激！！三、如何联系我们EMAIL:94TECH@OICQ:9371469网址:三、特别感谢本制程TROUBLE SHOOTING的内容基本上来自己《印制电路工艺》教课书。

此教程为国家信息产业部岗位培训的指定教材。

内容丰富，适用於行业培训。

在此特别感谢！◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎电镀金工艺◎镀金层常见故障和纠正方法故障可能原因纠正方法低电流区发雾①温度太低②补充剂不足①调整温度到正常值②添加补充剂③有机污染④PH太高③活性炭处理④用酸性调整盐调低PH中电流区发雾，高电流区呈暗褐色①温度太高②阴极电流密度太高③PH太高④补充剂不够⑤搅拌不够⑥有机污染①降低操作温度②降低电流密度③用酸性调整盐调低PH④添加补充剂⑤加强搅拌⑥活性炭过滤高电流区烧焦①金含量不足②PH太高③电流密度太高④镀液比重太低⑤搅拌不够①补充金盐②用酸性调整盐调低PH③调低电流密度④用导电盐提高比重⑤加强搅拌镀层颜色不均匀①金含量不足②比重太低③搅拌不够④镀液被Ni，Cu等污染①补充金盐②用导电盐调高比重③加强搅拌④清除金属离子污染,必要时更换溶液板面金变色（特别是在潮热季节）①镀金层清洗不彻底②镀镍层厚度不够③镀金液被金属或有机物污染④镀镍层纯度不够⑤镀金板存放在有腐蚀性的环境中①加强镀后清洗②镍层厚度不小于2.5微米③加强金镀液净化④加强清除镍镀液的杂质⑤镀金层应远离腐蚀气氛环境保存,其变色层可浸5-15%H2SO4除去镀金板可焊性不好①低应力镍镀层太薄②金层纯度不够③表面被污染，如手印④包装不适当①低应力镍层厚度不小于2.5微米②加强镀金液监控,减少杂质污染③加强清洗和板面清洁④需较长时间存放的印制板,应采用真空包装镀层结合力不好①铜镍间结合力不好②镍金层结合力不好①注意镀镍前铜表面清洁和活化②注意镀金前的镍表面活化③ 镀前清洗处理不良④ 镀镍层应力大③ 加强镀前处理④ 净化镀镍液，通小电流或炭处理◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎碳膜电路制造技术◎碳膜印制板常见故障及纠正方法序号 故障 产生原因排除方法1碳膜方阻偏高1.网版膜厚太薄2.网目数太大3.碳浆粘度太低4.固化时间太短5.固化抽风不完全6.固化温度低7.网印速度太快1.增大网膜厚度2.降低选择的网目数3.调整碳浆粘度4.延长固化时间5.增大抽风量6.提高固化温度7.降低网印速度 2碳膜图形渗展1.网印碳浆粘度低2.网印时网距太低3.刮板压力太大4.刮板硬度不够1.调整碳浆粘度2.提高网印的网距3.降低刮板压力4.调换刮板硬度3碳膜附着力差1.印碳膜之间板面未处理清洁2.固化不完全3.碳浆过期4.电检时受到冲击5.冲切时受到冲击1.加强板面的清洁处理2.调整固化时间和温度3.更换碳浆4.调整电检时压力5.模具是否在上模开槽4碳膜层针孔1.刮板钝2.网印的网距高3.网版膜厚不均匀4.网印速度快5.碳浆粘度高1.磨刮板的刀口2.调整网距3.调整网版厚度4.降低网印速度5.调整碳浆粘度6.刮板硬度不够 6.更换刮板硬度◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎酸性电镀铜工艺◎酸性镀铜常见故障及处理故障可能原因纠正方法镀层与基体结合力差镀前处理不良加强和改进镀前处理镀层烧焦①铜浓度太低②阳极电流密度过大③液温太低④阳极过长⑤图形局部导致密度过稀⑥添加剂不足①分析并补充硫酸铜②适当降低电流密度③适当提高液温④阳极就砒阴极知5-7CM⑤加辅助假阴极或降低电流⑥赫尔槽试验并调整镀层粗糙有铜粉①镀液过滤不良②硫酸浓度不够③电流过大④添加剂失调①加强过滤②分析并补充硫酸③适当降低④通过赫尔槽试验调整台阶状镀层氯离子严重不足适当补充局部无镀层①前处理未清洗干净②局部有残膜或有机物①加强镀前处理②加强镀前检查镀层表面发雾有机污染活性炭处理低电流区镀层发暗①硫酸含量低②铜浓度高③金属杂质污染④光亮剂浓度不当或选择不当①分析补充硫酸②分析调整铜浓度③小电流处理④调整光亮剂量或另选品种镀层在麻点、针孔①前处理不干净②镀液有油污③搅拌不够④添加剂不足或润湿剂不足⑤加强镀前处理⑥活性炭处理⑦加强搅拌⑧调正或补充镀层脆性大①光亮剂过多①活性炭处理或通电消耗② 液温过低③ 金属杂质或有机杂质污染② 适当提高液温③ 小电流处理和活性炭处理金属化孔内有空白点① 化学沉铜不完整② 镀液内有悬浮物③ 镀前处理时间太长，蚀掉孔内镀层① 检查化学沉铜工艺操作② 加强过滤③ 改善前处理孔周围发暗（所谓鱼眼状镀层）① 光亮剂过量② 杂质污染引起周围镀层厚度不足③ 搅拌不当① 调整光亮剂② 净化镀液③ 调整搅拌阳极表面呈灰白色 氯离子太多 除去多余氯离子阳极钝化① 阳极面积太小② 阳极黑膜太厚① 增大阳极面积至阴极的2倍② 检查阳极含P是否太多◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎光化学图像转移（D/F）工艺◎D/F常见故障及处理（1）干膜与覆铜箔板粘贴不牢（2）干膜与基体铜表面之间出现气泡原因解决方法1）干膜储存时间过久，抗蚀剂中溶剂挥发。

塑料电镀常见故障及原因塑料电镀是一种常见的表面处理技术，通过在塑料表面上镀上一层金属膜，可以提升塑料制品的外观质感、耐久性和导电性。

然而，在塑料电镀过程中，常常会出现一些故障，下面将对这些常见故障及其原因进行详细解析。

1. 剥离剥离是指电镀层与塑料基材之间的附着力不够，导致电镀层脱落。

其常见原因包括：(1) 表面处理不当：塑料表面没有进行足够的清洗和打磨，或者存在油污、氧化物等污染物，导致电镀层无法与塑料表面牢固结合。

(2) 基材选择不当：某些塑料材料的化学性质不利于电镀，如聚乙烯、聚丙烯等低表面能材料，容易出现剥离问题。

(3) 电镀层厚度不均匀：电镀参数设置不当或设备运行不稳定，导致电镀层的厚度在不同部位存在差异，附着力不够。

2. 气泡气泡是指电镀过程中形成的气体聚集在电镀层下方，产生空腔。

常见原因包括：(1) 表面处理不充分：塑料表面存在污垢或涂料残留，导致电镀液无法均匀地附着在塑料表面，产生气泡。

(2) 电解液中存在气体：电解液中含有过多的气体，例如空气、氢气等，会随着电流进入电镀层，形成气泡。

(3) 电解池搅拌不充分：电解池中的电镀液搅拌不够充分，导致电镀液中气体不能有效地从液体中排出，从而形成气泡。

3. 水痕水痕是指电镀层表面形成的薄薄的水纹或水斑，影响电镀层的外观。

常见原因包括：(1) 表面处理不当：塑料表面有水份残留或水痕，如未干透的水滴或水蒸气，会被电镀液固化在电镀层内或表面。

(2) 电解液有水分：电解液中存在水分，很容易在电镀过程中留下水痕。

(3) 电解液浓度不稳定：电解液中的成分或浓度发生变化，导致水痕的形成。

4. 晕渍晕渍是指电镀层周围出现的色差或污渍，使电镀件的外观质量下降。

常见原因包括：(1) 电镀液浓度不均匀：电镀液中的成分浓度不均匀，导致电镀层颜色不一致。

(2) 电镀液含有杂质：电镀液中含有金属杂质、氧化物等，会在电镀过程中堆积在电镀层周围形成污渍。

(3) 电流分布不均匀：电流分布不均匀会导致电镀液在电镀件表面沉积不均匀，形成晕渍。

常见故障原因与排除
呈颗粒状含量偏低
3.氢氧化钠含量过高
4.阴极电流密度过大
5.阴阳极距离太近3. 冲稀镀液
4. 降低电流密度
镀层薄,钝化时容易露底1.镀液中锌含量太低
2.镀液中氰化钠或氢
氧化钠含量太高
3.镀液中有六价铬
4.温度太低
5.电流密度太小
1.补充锌,控制M比正常值
2.补充锌或冲稀镀液
3. 加温50℃ ,加入0.2-0.5克/升保险
粉,搅拌30分钟,趁热过滤,加入双氧水0.1-
0.2
升/升
5. 降低电流密度
阳极钝化,表面有白色产物1.氰化钠含量不够
2.氢氧化钠含量不够
3.镀液中碳酸盐过多
1.补充氰化钠,控制M比正常值
2.提高氢氧化钠含量至70-80克/升
3.冷冻法结晶析出
镀锌产品在贮存期间易生锈或泛点1.镀液中含有大量的
异金属杂质
2.镀液中有机杂质大
多
3.镀后清洗不良
1.向镀液中加入0.3-0.6克/升的锌粉,搅
拌30-60分钟,静止过滤或向镀液中加入1-2
克/升硫化钠,搅拌60分钟
2.向镀液中加1-3克/升活性炭,搅拌30
分钟,静止过滤
3.用热水-冷水交替清洗数次。

电镀失败原因分析报告摘要：本文通过对电镀失败案例的分析，总结了常见的电镀失败原因，并提出了相应的解决方案，旨在帮助电镀工程师提高电镀成功率，减少不良品率。

一、引言电镀是一种常见的表面处理工艺，在工业生产中起到美化、防腐和增加硬度等作用。

然而，电镀过程中常常会出现失败的情况，导致产品质量不合格。

本文将对电镀失败的原因进行分析，并提出解决方案。

二、电镀失败原因分析1. 电流密度不均匀：电流密度不均匀是导致电镀失败的主要原因之一。

电流密度不均匀会导致部分区域电镀厚度不均匀，甚至出现镀膜不完整的情况。

2. 温度控制不当：电镀过程中的温度控制非常重要，温度过高或过低都会导致电镀失败。

温度过高会导致镀层结构疏松、粗糙，而温度过低会导致电镀速度过慢。

3. 电镀液配方不当：电镀液的配方直接影响电镀结果。

若配方中的某些成分含量不合适或比例不正确，会导致电镀层质量不达标。

4. 表面预处理不彻底：表面预处理是电镀的关键步骤之一，若不进行彻底的表面清洗、脱脂和去除氧化物等处理，会导致电镀层附着力不好。

三、解决方案1. 电流密度均匀化：调整电镀槽设计，使电流在整个工件表面均匀分布，或采用电镀液循环系统，提高电镀液的对流效果，以达到电流密度均匀的目的。

2. 温度控制精确化：安装温度探针，实时监测电镀槽中的温度，并通过控制加热或制冷设备，使温度保持在合适范围内。

3. 优化电镀液配方：根据具体产品要求，调整电镀液中各种成分的含量与比例，确保配方合理，以提高电镀层质量。

4. 提高表面预处理质量：加强表面预处理步骤，确保表面清洁、脱脂和去氧化彻底，可采用多种方法，如超声波清洗、化学脱脂等。

四、结论通过对电镀失败案例的分析，我们总结了电流密度不均匀、温度控制不当、电镀液配方不当和表面预处理不彻底等常见的电镀失败原因，并提出了相应的解决方案。

只有在电镀过程中严格控制这些关键因素，才能提高电镀成功率，降低不良品率，从而保证产品质量。

电镀整流器常见故障及原因电镀整流器是电镀行业中常用的设备，主要用于控制电流和电压，确保电镀过程的稳定性和效果。

然而，由于使用环境和设备本身的问题，电镀整流器也会出现一些常见故障。

下面将介绍一些常见的电镀整流器故障及其原因。

1. 整流器无法启动或启动后立即停止：这种故障一般是由于电源故障或设备内部损坏引起的。

首先可以检查电源是否正常工作，保证供电电压和频率符合要求。

如果电源正常，可能是设备内部的保险丝烧断或是主控电路故障。

2. 整流器输出电压不稳定：这种故障可能是由于整流器内部元件老化或损坏引起的。

需要检查整流器内部的电容和稳压电路，判断是否需要更换损坏的元件。

此外，还需要检查电源电压的稳定性，确保整流器的供电电源稳定。

3. 整流器过热：整流器过热可能是由于工作负荷过大或散热不良引起的。

首先需要检查整流器的额定负荷，确保工作负荷不超过额定值。

如果负荷正常，则需要检查散热器的工作状态，清理积灰或更换散热器，提高散热效率。

4. 整流器输出电流异常：整流器输出电流异常可能是由于负载电阻变化或电流传感器故障引起的。

首先需要检查负载电阻是否有变化，如有需要及时调整。

如果负载电阻正常，可能是电流传感器失效，需要更换电流传感器。

5. 整流器产生干扰：整流器产生干扰可能是由于输入电源故障或输出电缆连接错误引起的。

首先需要检查输入电源的稳定性，确保输入电源的电压和频率符合要求。

如果输入电源正常，可能是输出电缆连接不正确，需要重新连接或更换电缆。

6. 整流器无法调节输出电流或电压：这种故障可能是由于整流器内部的控制电路损坏引起的。

需要检查整流器内部的控制电路，判断是否需要更换损坏的元件或修复控制电路。

总的来说，电镀整流器常见故障的原因主要包括电源故障、元件老化、负载问题、散热问题和控制电路故障等。

要解决这些故障，需要进行仔细的检查和维修，保证整流器的正常工作。

另外，在平时的使用过程中，要定期清洁和维护整流器，确保设备的正常运行。

Trouble Shooting Indexz电金工艺z碳膜工艺z电铜工艺z图像转移工艺z蚀板工艺z喷锡（热风整平）工艺z线路油墨工艺z电镍工艺z有机保焊膜工艺z压板工艺z沉铜（PTH）工艺z银浆贯孔工艺z电锡工艺z湿绿油工艺一、版权说明关於这个【Trouble Shooting】软件 的版权我想一定是属於 中国PCB技术网 所有，其中如果有同行要直接引用本软件则要与我联系，一般情况下我也希望此软件 在我们同行中广泛传播！但如果要用於商业用途则我们就要认真商量一个方案了！当然这其中的文章版权就是文章和作者和来自 的不同网站！如果我转录的这些文章，相关网站或作者不允许录入到这个软件中，请与我们联系，我们会立即删除并表示道歉！二、注册说明这是一个完全免费的软件，当然我们是想知道这个软件到哪里去了！如果你想要告诉我们，请用这三种方法：1、用EMAIL与我联系。

2、在就是技术网站上留言，并留下EMAIL地址。

3、寄一封书信给我们。

无论何种方法都请写明你的姓名、职业、使用此软件的用途等等。

如果你能对此软件进行一些有建设性的 评价，那我们首先感谢！如果你使用了此软件，觉得对你有一定的帮助，想寄一点钱给我们，那我们非常感激！！三、如何联系我们EMAIL:94TECH@OICQ:9371469网址:三、特别感谢本制程TROUBLE SHOOTING的内容基本上来自己《印制电路工艺》教课书。

此教程为国家信息产业部岗位培训的指定教材。

内容丰富，适用於行业培训。

在此特别感谢！◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎电镀金工艺◎镀金层常见故障和纠正方法故障可能原因纠正方法低电流区发雾①温度太低②补充剂不足①调整温度到正常值②添加补充剂③有机污染④PH太高③活性炭处理④用酸性调整盐调低PH中电流区发雾，高电流区呈暗褐色①温度太高②阴极电流密度太高③PH太高④补充剂不够⑤搅拌不够⑥有机污染①降低操作温度②降低电流密度③用酸性调整盐调低PH④添加补充剂⑤加强搅拌⑥活性炭过滤高电流区烧焦①金含量不足②PH太高③电流密度太高④镀液比重太低⑤搅拌不够①补充金盐②用酸性调整盐调低PH③调低电流密度④用导电盐提高比重⑤加强搅拌镀层颜色不均匀①金含量不足②比重太低③搅拌不够④镀液被Ni，Cu等污染①补充金盐②用导电盐调高比重③加强搅拌④清除金属离子污染,必要时更换溶液板面金变色（特别是在潮热季节）①镀金层清洗不彻底②镀镍层厚度不够③镀金液被金属或有机物污染④镀镍层纯度不够⑤镀金板存放在有腐蚀性的环境中①加强镀后清洗②镍层厚度不小于2.5微米③加强金镀液净化④加强清除镍镀液的杂质⑤镀金层应远离腐蚀气氛环境保存,其变色层可浸5-15%H2SO4除去镀金板可焊性不好①低应力镍镀层太薄②金层纯度不够③表面被污染，如手印④包装不适当①低应力镍层厚度不小于2.5微米②加强镀金液监控,减少杂质污染③加强清洗和板面清洁④需较长时间存放的印制板,应采用真空包装镀层结合力不好①铜镍间结合力不好②镍金层结合力不好①注意镀镍前铜表面清洁和活化②注意镀金前的镍表面活化③ 镀前清洗处理不良④ 镀镍层应力大③ 加强镀前处理④ 净化镀镍液，通小电流或炭处理◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎碳膜电路制造技术◎碳膜印制板常见故障及纠正方法序号 故障 产生原因排除方法1碳膜方阻偏高1.网版膜厚太薄2.网目数太大3.碳浆粘度太低4.固化时间太短5.固化抽风不完全6.固化温度低7.网印速度太快1.增大网膜厚度2.降低选择的网目数3.调整碳浆粘度4.延长固化时间5.增大抽风量6.提高固化温度7.降低网印速度 2碳膜图形渗展1.网印碳浆粘度低2.网印时网距太低3.刮板压力太大4.刮板硬度不够1.调整碳浆粘度2.提高网印的网距3.降低刮板压力4.调换刮板硬度3碳膜附着力差1.印碳膜之间板面未处理清洁2.固化不完全3.碳浆过期4.电检时受到冲击5.冲切时受到冲击1.加强板面的清洁处理2.调整固化时间和温度3.更换碳浆4.调整电检时压力5.模具是否在上模开槽4碳膜层针孔1.刮板钝2.网印的网距高3.网版膜厚不均匀4.网印速度快5.碳浆粘度高1.磨刮板的刀口2.调整网距3.调整网版厚度4.降低网印速度5.调整碳浆粘度6.刮板硬度不够 6.更换刮板硬度◎ Copyright©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网◎酸性电镀铜工艺◎酸性镀铜常见故障及处理故障可能原因纠正方法镀层与基体结合力差镀前处理不良加强和改进镀前处理镀层烧焦①铜浓度太低②阳极电流密度过大③液温太低④阳极过长⑤图形局部导致密度过稀⑥添加剂不足①分析并补充硫酸铜②适当降低电流密度③适当提高液温④阳极就砒阴极知5-7CM⑤加辅助假阴极或降低电流⑥赫尔槽试验并调整镀层粗糙有铜粉①镀液过滤不良②硫酸浓度不够③电流过大④添加剂失调①加强过滤②分析并补充硫酸③适当降低④通过赫尔槽试验调整台阶状镀层氯离子严重不足适当补充局部无镀层①前处理未清洗干净②局部有残膜或有机物①加强镀前处理②加强镀前检查镀层表面发雾有机污染活性炭处理低电流区镀层发暗①硫酸含量低②铜浓度高③金属杂质污染④光亮剂浓度不当或选择不当①分析补充硫酸②分析调整铜浓度③小电流处理④调整光亮剂量或另选品种镀层在麻点、针孔①前处理不干净②镀液有油污③搅拌不够④添加剂不足或润湿剂不足⑤加强镀前处理⑥活性炭处理⑦加强搅拌⑧调正或补充镀层脆性大①光亮剂过多①活性炭处理或通电消耗② 液温过低③ 金属杂质或有机杂质污染② 适当提高液温③ 小电流处理和活性炭处理金属化孔内有空白点① 化学沉铜不完整② 镀液内有悬浮物③ 镀前处理时间太长，蚀掉孔内镀层① 检查化学沉铜工艺操作② 加强过滤③ 改善前处理孔周围发暗（所谓鱼眼状镀层）① 光亮剂过量② 杂质污染引起周围镀层厚度不足③ 搅拌不当① 调整光亮剂② 净化镀液③ 调整搅拌阳极表面呈灰白色 氯离子太多 除去多余氯离子阳极钝化① 阳极面积太小② 阳极黑膜太厚① 增大阳极面积至阴极的2倍② 检查阳极含P是否太多◎ Copyright ©2001-2002 ◎ 版权所有©2001-2002 中国PCB技术网 ◎光化学图像转移（D/F）工艺◎D/F常见故障及处理（1）干膜与覆铜箔板粘贴不牢（2）干膜与基体铜表面之间出现气泡原因解决方法1）干膜储存时间过久，抗蚀剂中溶剂挥发。

六大常见电镀工艺故障解决办法之电镀碱铜
电镀碱铜故障及排除方法
故障现象故障原因排除方法
结合力不好镀前除油不彻底：加强前处理；
酸活化时间太短或
活化液太稀：
调整活化酸；
铜液中游离氰化钠
太少或过低：
分析成分，调整至正常范围；
镀液温度过低：提高温度；
电流密度太大：降低电流密度；
镀铜液中有较多六
价铬离子：
加温至60℃，加入保险粉0.2-0.4克/升，搅拌20-30分钟，趁热
过滤；
镀层粗糙、色
泽暗红
温度太低：提高温度；
阴极电流密度大：降低电流密度；
阳极面积太小：增加铜板或铜粒；
游离氰化钠太低：分析含量，补充至正常范围；
有金属锌、铅杂质：
先调整氰化钠正常含量，加入0.2-04克/升硫化钠，加入1-2克/
升活性炭，搅拌20-30分钟，静止过滤；
镀液中碳酸盐含量
过高：
加温60-70℃，在搅拌下加入氢氧化钠，搅拌30分钟，静止过滤；
镀层有针孔
基体表面粗糙：加强抛光；
镀液中有油或有机
杂质：
活性炭分处理；
铜含量过低或氰化
钠含量过高：
分析成分，调整正常范围；阴极电流密度过大：降低电流密度；
阳极面积太小：增加阳极面积。

本文是由宁波市镇海跃阳电器厂整理编辑。
