73汽车维护与修理 2022·05下半月LED 是一种新型的半导体光源，广泛应用于照明。
将LED 应用于汽车前照灯照明，与传统汽车前照灯照明技术相比，具有诸多优势，目前在高端车型上，LED 前照灯已经得到了广泛应用。
1 LED的特点与特性（1）LED 的光效率能达到20%，相比较其他光源的光效率有明显的提升，这也导致LED 在工作时将产生大量热量。
（2）LED 承受的最高温度为150 ℃，受基础材料的影响，通常情况下LED 都配备了被动式散热器，在大功率的LED 灯光组合中还装备主动式的电子风扇。
（3）可以实现“只见灯光不见光源”的效果，通过光导纤维的使用，可将光的产生与光发射的空间分开。
（4）可以通过改变流过LED 的电流大小实现功率无级调节。
（5）因为LED 是半导体器件，即使频繁进行开关，也不会影响其使用寿命。
（6）LED 响应速度非常快，开启过程不会出现延迟和闪烁现象。
（7）具有负载小、干扰弱、节能、抗震性好等优点。
（8）单个LED 组件非常小，可以组合成不同形状的模块。
2 奔驰车装备的LED前照灯类型奔驰车装备的LED 前照灯类型主要有：高性能LED 前照灯、LED 智能前照灯、LED 矩阵前照灯。

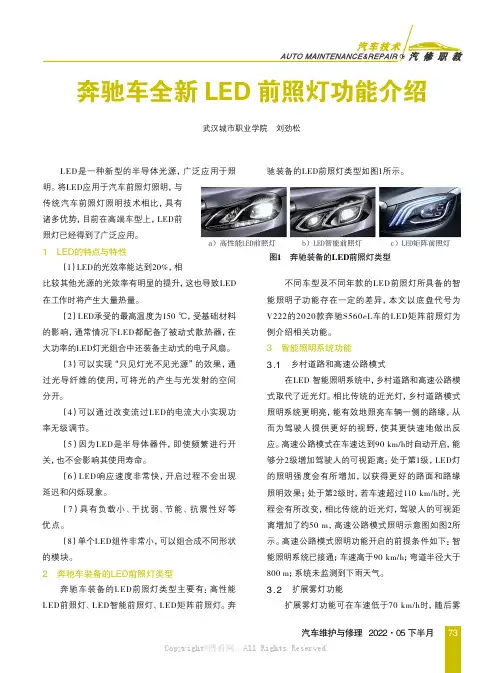

奔驰装备的LED 前照灯类型如图1所示。
不同车型及不同年款的LED 前照灯所具备的智能照明子功能存在一定的差异，本文以底盘代号为V222的2020款奔驰S560eL 车的LED 矩阵前照灯为例介绍相关功能。
3 智能照明系统功能3.1 乡村道路和高速公路模式在LED 智能照明系统中，乡村道路和高速公路模式取代了近光灯。
相比传统的近光灯，乡村道路模式照明系统更明亮，能有效地照亮车辆一侧的路缘，从而为驾驶人提供更好的视野，使其更快速地做出反应。
高速公路模式在车速达到90 km/h 时自动开启，能够分2级增加驾驶人的可视距离：处于第1级，LED 灯的照明强度会有所增加，以获得更好的路面和路缘照明效果；处于第2级时，若车速超过110 km/h 时，光程会有所改变，相比传统的近光灯，驾驶人的可视距离增加了约50 m ，高速公路模式照明示意图如图2所示。
