(教学设计)汽车前照灯检测

汽车前照灯不亮故障诊断教案及说课稿——职业技术学院一、课程名称汽车简单故障诊断与排除二、教学目标通过本课程的学习，学生学会画大众帕萨特左侧前照灯电路图；能具体阐述排故思路并排除故障；培养学生的安全规范意识，同时让学生具备基本的团队协作精神。

三、重点与难点1.学会画大众电路图为本次课程重点2.如何分析诊断找到车灯不亮故障点为本次课程难点四、教学设计讲授法、主动学习法、案例教学法、自评互评法、视频直播法、小组PK法等。

五、教学资源多媒体、课件、投影仪、黑板、动画、仿真示范教具板、一体机、同屏器六、学习任务与学习成果1.绘制大众电路图2.通过仿真示教板进行灯光故障诊断七、课时分配：八、课程执行情况：汽车前照灯不亮故障诊断课程汽车前照灯不亮故障诊断信息化教学设计说课稿汽车前照灯不亮故障诊断是汽车简单故障诊断与排除课程中具有代表性的章节之一。

一是多方理论知识汇合，需要学生掌握汽车机构、电路、逻辑等内容。

二是所学内容贴近实际，其中的诊断排故实训操作也是学生必须掌握的职业操作技能，更是学生理论落地、联系实际的重要环节。

本课程以现代教学与互联网融合为思路，以信息化手段为载体，突出“学中做”、“做中学”等教学特点，探索出了一套在故障诊断课程中学生真正掌握，教学真正落地的信息化教学模式。

本次课程教学设计框架如下，第一是教学分析；第二是课程设计；第三是实施任务；第四是思考反馈。

我们把它归纳为析、设、施、思四个部分。

首先我们来看第一点教学分析。

教学分析由三个子部分构成，分别是教学内容、学情分析及目标建立。

按照专业培养方案、课程标准和汽车机电维修工岗位职责，课程选用的教材为《简单故障诊断与排除》，总课时量为54个学时，本次教授内容为该课程项目四中第3个任务——汽车前照灯不亮故障的诊断与排除，课程为4个学时。

课程教学对象为汽车运用与维修技术专业大学二年级学生，该类学生已学完汽车构造、汽车电器等理论课程，具备初步的汽车电路读识能力，但缺乏实践操作。

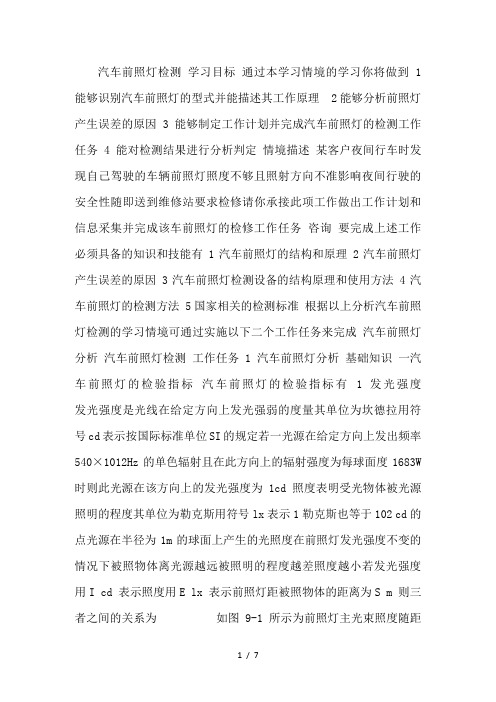

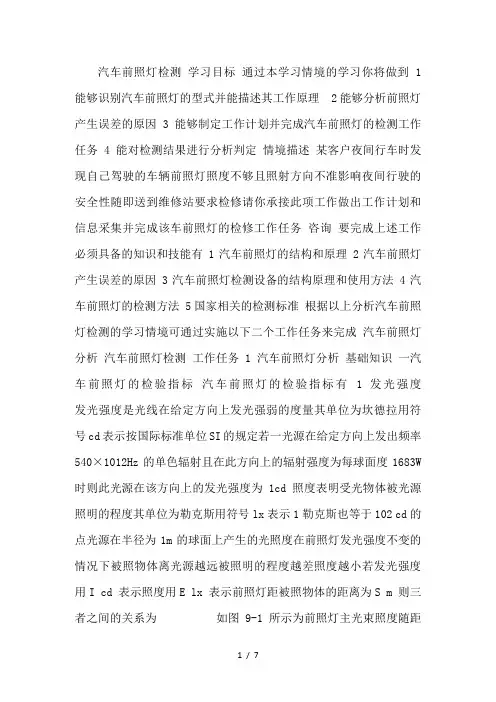

汽车前照灯检测学习目标通过本学习情境的学习你将做到 1能够识别汽车前照灯的型式并能描述其工作原理 2能够分析前照灯产生误差的原因 3能够制定工作计划并完成汽车前照灯的检测工作任务 4能对检测结果进行分析判定情境描述某客户夜间行车时发现自己驾驶的车辆前照灯照度不够且照射方向不准影响夜间行驶的安全性随即送到维修站要求检修请你承接此项工作做出工作计划和信息采集并完成该车前照灯的检修工作任务咨询要完成上述工作必须具备的知识和技能有 1汽车前照灯的结构和原理 2汽车前照灯产生误差的原因 3汽车前照灯检测设备的结构原理和使用方法 4汽车前照灯的检测方法 5国家相关的检测标准根据以上分析汽车前照灯检测的学习情境可通过实施以下二个工作任务来完成汽车前照灯分析汽车前照灯检测工作任务1汽车前照灯分析基础知识一汽车前照灯的检验指标汽车前照灯的检验指标有1发光强度发光强度是光线在给定方向上发光强弱的度量其单位为坎德拉用符号cd表示按国际标准单位SI的规定若一光源在给定方向上发出频率540×1012Hz的单色辐射且在此方向上的辐射强度为每球面度1683W 时则此光源在该方向上的发光强度为1cd 照度表明受光物体被光源照明的程度其单位为勒克斯用符号lx表示1勒克斯也等于102 cd的点光源在半径为1m的球面上产生的光照度在前照灯发光强度不变的情况下被照物体离光源越远被照明的程度越差照度越小若发光强度用I cd 表示照度用E lx 表示前照灯距被照物体的距离为S m 则三者之间的关系为如图9-1所示为前照灯主光束照度随距离的变化曲线可以看出距离超过5m时实测值和理论计算值基本一致距离为3m时约产生15％左右的误差可见距离越远越能得到准确的测量值但由于受到场地限制在用前照灯检测仪测量时通常采用在前照灯前方3m1m05m03m的距离进行测量并将该测量值当作前照灯前方10m处的照度换算成发光强度进行指示工作任务1汽车前照灯分析基础知识 2光束照射方位的偏移值如果把前照灯最亮的地方看作是光束的中心则它对水平垂直坐标轴交点的偏离即表示它的照射方位的偏移其偏移的尺寸就是光束照射方位的偏移值亦称光轴的偏斜量二汽车前照灯存在的隐患汽车前照灯在长期使用过程中由于灯泡的逐渐老化外部环境的污染可能使前照灯的发光强度降低汽车在行驶中受到振动又可能引起前照灯正常安装位置的改变从而改变了其正确的照射方向为保证行车安全必须保证前照灯的发光强度和照射方向符合要求因此对前照灯进行定期检查校验是十分必要的工作任务2汽车前照灯检测基础知识一汽车前照灯检测仪的检测原理汽车前照灯检测仪通过采用能把吸收的光能变成电流的光电池作为传感器按照前照灯光轴照射光电池产生电流的大小和比例来测量发光强度和光轴偏斜量 1光电池工作原理光电池是一种光电元件前照灯检测仪上用的主要是硒光电池其原理如图9-2所示硒光电池受光照后光使金属膜和非结晶硒的上下部产生电动势由于光电池的上部带负电下部带正电因此在金属膜和铁底板上装上引出线后再把它们用导线连接起来光电流就可使电流表指针作相应的偏转这样通过光与电转换从指针偏转的大小就可以判断出前照灯的发光强度和光轴的方向工作任务2汽车前照灯检测基础知识 2发光强度的检测原理如图9-3所示的发光强度检测电路由光度计光电池和可变电阻构成当前照灯在规定距离处照射光电池<a name=baidusnap0></a>时光</B>电池产生与受光强弱成正比的电流使光度计的指针偏转经标定后其指针偏转的大小便可反映前照灯的发光强度 3光轴偏斜量的检验原理在图9-4所示的光轴检测电路中有四块光电池在S上和S下之间接有上下偏斜指示计在S左和S右之间接有左右偏斜指示计打开前照灯四块光电池各自产生电流根据S上和S下S左和S右的电流的差值使上下偏斜指示计和左右偏斜指示计动作如果光电池属于无偏斜受光情况则上下偏斜指示计和左右偏斜指示计的指针均垂直向下处于0位如果光轴偏离了中心位置则偏斜指示计的指针偏离0点其偏移量反映了光轴偏斜量通过适当的调节机构调整光线照射光电池的光照位置可使偏斜指示计的指针指向0位那么此调节量也就反映了光轴的偏斜量工作任务2汽车前照灯检测基础知识二汽车前照灯检测仪 1聚光式前照灯检测仪聚光式前照灯检测仪如图9-5所示它是在1m的测量距离内用受光器的聚光透镜把前照灯的散射光束聚合起来根据其对光电池的照射强度来检验前照灯的发光强度和光轴偏斜量的工作任务2汽车前照灯检测基础知识 2屏幕式前照灯检测仪屏幕式前照灯检验仪如图9-9所示在固定的屏幕上装有可以左右移动的活动屏幕活动屏幕上装有能上下移动的内部带光电池的受光器检验时移动受光器和活动屏幕使光度计的指示值最大指示值即为发光强度值该位置即为主光轴照射位置从装在屏幕上的两个光轴度尺即可读得光轴偏斜量工作任务2汽车前照灯检测基础知识 3投影式前照灯检测仪投影式前照灯检验仪如图9-10所示在聚光透镜的上下和左右方向装有四个光电池前照灯光束的影像通过聚光透镜光度计的光电池和反射镜后映射到投影屏上如图9-11所示在检测时通过上下和左右移动受光器使光轴偏斜指示计的指针指向零位即上下与左右光电池的受光量相等从而找到被测前照灯主光轴的方向然后根据投影屏上前照灯光束影像的位置即可得出主光轴的偏斜量同时可从光度计的指示值得出发光强度工作任务2汽车前照灯检测基础知识 4自动追踪光轴式前照灯检测仪自动追踪光轴式前照灯检验仪采用受光器自动追踪光轴的方法检测发光强度和光轴偏斜量如图9-12所示在受光器聚光透镜的上下与左右装有四个光电池受光器内部也装有四个光电池分别构成主副受光器透镜后中央部位装有中央光电池检测时将检测仪放在前照灯前方3m的检测距离处当前照灯光束照射到受光器上时若前照灯光束照射方向偏斜则主副受光器上下或左右光电池的受光量不等它们分别产生的电流失去平衡由其电流的差值控制受光器上下移动的电动机或控制箱左右移动的电动机运转并通过钢丝绳牵动受光器上下移动或驱动控制箱在轨道上左右移动直致受光器上下左右光电池受光量相等为止这就是所谓的自动追踪光轴追踪时受光器的位移由光轴偏斜指示计指示发光强度由光度计指示自动追踪光轴式前照灯检验仪的检测方法较简单方便其检测的自动化程度和检测效率高也便于和其它检测设备联成汽车全自动检测线工作任务2汽车前照灯检测任务实施 1检测仪的准备 1在前照灯检测仪不受光的情况下调整前照灯检测仪光度计和光轴偏斜指示计指针的机械零点 2检查聚光透镜和反射镜的镜面上有无污物若有用柔软的布或镜头纸擦拭干净 3检查水准器的技术状况若水准器无气泡应进行修理若气泡不在红线框内时可用水准器调节器或垫片进行调整 4检查导轨是否沾有泥土等杂物若有应扫除干净 2被测车辆的准备 1清除前照灯上的污垢 2轮胎气压应符合汽车制造厂的规定 3汽车蓄电池应处于充足电状态工作任务2汽车前照灯检测任务实施二检测方法不同类型的检测仪其检测方法是有差异的 1用聚光式前照灯检测仪检测汽车前照灯的方法 1被检汽车驶近规定距离且与检测仪导轨垂直 2用车辆找准器使检测仪与汽车对正 3打开前照灯用前照灯找准器使检测仪与前照灯对比 4将光度光轴转换开关扳向光轴侧 5转动光轴刻度盘使光轴偏斜指示计指零此时光</B>轴刻度盘上的指示值即为光轴偏斜量 6光轴刻度盘不动将光度光轴转换开关拨向光度侧此时光</B>度计的指示值即为前照灯的发光强度值工作任务2汽车前照灯检测任务实施 2用屏幕式前照灯检测仪检测汽车前照灯的方法 1被测车辆驶近检测仪且距检测仪3m方向垂直于检测仪导轨 2用车辆找准器使检测仪与汽车对正 3打开前照灯用前照灯找准器使检测仪与前照灯对正固定屏幕调整到和前照灯同样高度受光器与前照灯中心重合 4使左右光轴刻度尺的零点与活动屏幕上的基准指针对正 5将受光器上下左右移动使光度计指示达到最大值此时受光器上基准指针所捐活动屏幕的上下刻度值和活动屏幕上基准指针所指固定屏幕左右刻度值即为光轴的偏斜量 6光度计上的指示值即为前照灯发光强度值工作任务2汽车前照灯检测任务实施3用投影式前照灯检测仪检测汽车前照灯的方法 1将被测车尽可能与导轨保持垂直方向驶近检验仪使前照灯与检验仪受光器相距3m 2用汽车摆正找准器使检验仪与被测车对正 3开亮前照灯移动检验仪使光束照射到受光器上并使上下和左右光轴偏斜指示计指示值为零此时根据投影屏上前照灯光束影像位置即可得出光轴的偏斜量 4根据光度计上的指示值即可得出前照灯的发光强度 4用自动追踪光轴式前照灯检测仪检测汽车前照灯的方法 1将被测车尽可能与导轨保持垂直方向驶近检验仪使前照灯与检验仪受光器相距3m 2用汽车摆正找准器使检验仪与被测车对正 3开亮前照灯接通检验仪电源用控制器上的上下左右控制开关移动检验仪的位置使前照灯光束照射到受光器上 4按下控制器上的测量开关受光器随即追踪前照灯光轴根据光轴偏斜指示计和光度计的指示值即可得出光轴偏斜量和发光强度工作任务2汽车前照灯检测任务实施三检测结果判定 1前照灯检测标准在国家标准GB7258－2004《机动车运行安全技术条件》中对机动车前照灯光束照射位置和前照灯光束发光强度作了规定 1前照灯近光光束照射位置在检验前照灯近光光束照射位置时前照灯照射在距离10m的屏幕上时乘用车前照灯近光光束明暗截止线转角或中点的高度应为07H～09HH为前照灯基准中心高度下同其它机动车拖拉机运输机组除外应为06H～08H机动车装用一只前照灯的机动车除外前照灯近光光束水平位置向左偏不允许超过170mm向右偏不允许超过350mm 2前照灯远光光束照射位置在检验前照灯远光光束照射位置时前照灯照射在距离10m的屏幕上时要求在屏幕上光束中心离地高度对乘用车为09H～1 0H对其它机动车为08H～095H机动车装用一只前照灯的机动车除外前照灯远光光束水平位置要求左灯向左偏不允许超过170mm向右偏不允许超过350mm右灯向左或向右偏均不允许超过350mm 3前照灯光束发光强度要求机动车每只前照灯的远光光束发光强度应达到表9-1的要求[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

汽车前照灯检测（一）引言概述:汽车前照灯检测是一项重要的安全检测程序，它确保了车辆在夜间行驶时具备足够的照明亮度，以提供驾驶员良好的视野。

本文将介绍汽车前照灯检测的相关内容。

首先，我们将探讨为什么前照灯检测是必要的，并概述其目标。

然后，将详细介绍前照灯检测的五个大点：光强度检测、照射角度检测、灯泡状态检测、防眩目措施检测、灯光颜色检测。

在本文的结尾，我们将总结前照灯检测的重要性和影响。

正文:1. 光强度检测a. 使用光强测量仪器，如光度计，测量前照灯的亮度。

b. 检测灯光的强度是否达到国际安全标准。

c. 确保灯光亮度适中，既不盲目刺眼，也不过于暗淡。

d. 重新调整灯泡或灯具以确保合适的光强度。

2. 照射角度检测a. 使用角度测量仪器，如铅垂仪、水平仪等，检测前照灯的照射角度。

b. 确保照射区域覆盖范围适当，既不过于局限也不过于散射。

c. 调整前照灯的角度以保持正确的照射角度。

d. 确保前照灯照射范围不会干扰其他车辆或行人。

3. 灯泡状态检测a. 检查灯泡是否破损或有裂纹。

b. 查看灯泡是否发黑或灰尘积聚。

c. 确认灯泡是否正常工作，是否需要更换。

d. 检查灯泡连接线是否完好并固定良好。

4. 防眩目措施检测a. 检测前照灯是否有太阳镜功能，能够自动调节亮度。

b. 确认前照灯的设计是否能有效避免眩目其他车辆驾驶员。

c. 检查前照灯的灯罩或透镜是否完好，并没有损坏或划痕。

d. 测试前照灯的防眩目效果，确保它不会对其他车辆产生干扰。

5. 灯光颜色检测a. 检查前照灯的颜色是否符合国家法规要求。

b. 检测前照灯是否发出适当的颜色光线，如白色或黄色。

c. 确认前照灯的颜色是否均匀，没有明显的色斑或变色。

d. 检查前照灯的灯罩或透镜是否清洁，没有污垢或腐蚀。

总结:汽车前照灯检测对车辆的安全行驶至关重要。

通过光强度检测、照射角度检测、灯泡状态检测、防眩目措施检测和灯光颜色检测，我们可以确保前照灯的正常运行和有效性。
