列车调度指挥系统(TDCS)

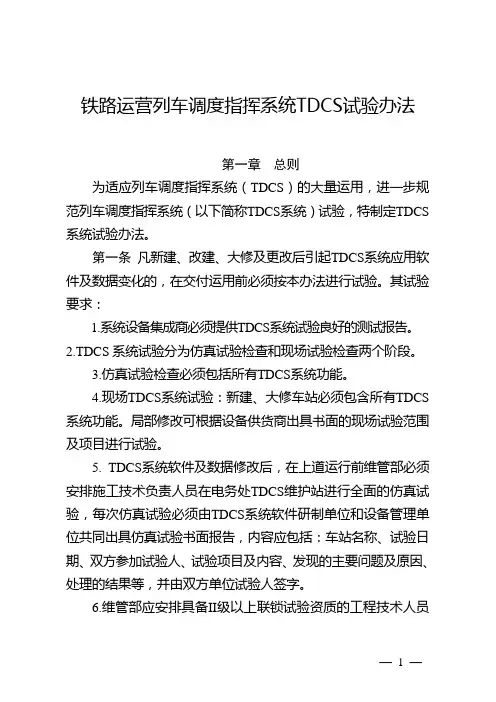

铁路运营列车调度指挥系统TDCS试验办法第一章总则为适应列车调度指挥系统（TDCS）的大量运用，进一步规范列车调度指挥系统（以下简称TDCS系统）试验，特制定TDCS 系统试验办法。

第一条凡新建、改建、大修及更改后引起TDCS系统应用软件及数据变化的，在交付运用前必须按本办法进行试验。

其试验要求：1.系统设备集成商必须提供TDCS系统试验良好的测试报告。

2.TDCS系统试验分为仿真试验检查和现场试验检查两个阶段。

3.仿真试验检查必须包括所有TDCS系统功能。

4.现场TDCS系统试验：新建、大修车站必须包含所有TDCS 系统功能。

局部修改可根据设备供货商出具书面的现场试验范围及项目进行试验。

5. TDCS系统软件及数据修改后，在上道运行前维管部必须安排施工技术负责人员在电务处TDCS维护站进行全面的仿真试验，每次仿真试验必须由TDCS系统软件研制单位和设备管理单位共同出具仿真试验书面报告，内容应包括：车站名称、试验日期、双方参加试验人、试验项目及内容、发现的主要问题及原因、处理的结果等，并由双方单位试验人签字。

6.维管部应安排具备II级以上联锁试验资质的工程技术人员—1—进行TDCS系统试验，所有试验应填写TDCS系统试验记录，其原始记录表格及数据应保存一个大修周期。

第二条发现TDCS系统软件及数据失效、危及行车安全的情况，应按照规则立即停止使用并逐级上报，确保行车安全。

第三条TDCS系统软件和数据的修改、审批。

1.运用中的TDCS系统软件及数据需要修改时，由系统集成商拟定修改方案，说明修改原因、修改内容、影响范围、试验要求等，经集团公司批准后方可实施。

2.TDCS系统集成商负责软件及数据的修改、编制、升级、检验、测试，对软件及数据终身维护并保证安全运行。

3.在使用及维修工作中发现的TDCS系统软件、数据问题产生变化时，维管部应及时向电务处报告（按附件3），由集团公司向系统集成商发函要求解决。

4.TDCS系统软件及数据软件修改的试验方案由维管部制定、审批，报集团公司批准后实施。

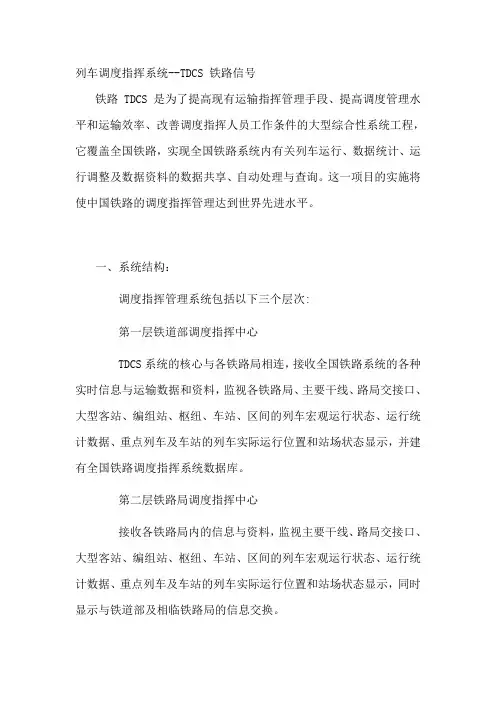

列车调度指挥系统--TDCS 铁路信号铁路TDCS 是为了提高现有运输指挥管理手段、提高调度管理水平和运输效率、改善调度指挥人员工作条件的大型综合性系统工程，它覆盖全国铁路，实现全国铁路系统内有关列车运行、数据统计、运行调整及数据资料的数据共享、自动处理与查询。

这一项目的实施将使中国铁路的调度指挥管理达到世界先进水平。

一、系统结构：调度指挥管理系统包括以下三个层次:第一层铁道部调度指挥中心TDCS系统的核心与各铁路局相连，接收全国铁路系统的各种实时信息与运输数据和资料，监视各铁路局、主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，并建有全国铁路调度指挥系统数据库。

第二层铁路局调度指挥中心接收各铁路局内的信息与资料，监视主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，同时显示与铁道部及相临铁路局的信息交换。

第三层基层信息采集系统安装在各车站，用来从信号设备及其它设备上采集有关列车运行位置、列车车次、信号设备状态等相关数据，并将上述数据通过专用通信线路传送到铁路局。

实现运统二、运统三的自动生成。

二、系统十大功能：十大功能之一：列车车次自动跟踪和无线车次自动校核十大功能之二：实现区段、站间“两个透明”十大功能之三：调度命令、日班计划通过网络自动下达十大功能之四：列车运行自动采点十大功能之五：行车日志自动生成十大功能之六：列车实际运行图自动生成十大功能之七：列车运行方案实时调整和网络下达十大功能之八：分界口透明显示和统计分析十大功能之九：列车早晚点自动计算与部分运输指标自动统计十大功能之十：站场实际状况、列车运行实际状况历史再现三、基层信息采集系统——车站TDCS系统1.概述车站作为基层信息采集系统是整个TDCS系统得以实现的基础。

CTCS与TDCS及DMIS的区别CTCS与TDCS及DMIS的区别TDCS是铁路调度指挥信息管理系统，主要完成调度指挥信息的记录、分析、车次号校核、自动报点、正晚点统计、运行图自动绘制、调度命令及计划的下达、行车日志自动生成等功能，还句话说就是原来行车调度员和车站值班员需要用笔记下的东西现在都可以由TDCS自动完成。

CTC是分散自律式调度集中系统，除了完成TDCS的全部功能外，还可以完成管内车站信号设备的操控功能，也就是说原来车站值班员要动手的工作也可以由CTC来完成，分为集中控制和非常站控两种模式。

CTCS是中国铁路列车运行控制系统，共分0～4五个级别，目前中国的胶济线和沪昆线用的是2级，青藏线用的是3级（用卫星定位），随着级别的提高，铁路信号的重心也由以车站联锁为核心向以列车控制为核心转移T行车，D调度，C指挥，S系统,以前叫D MIS 调度信息管理系统。

前几年改的名，其实是一个系统没有变化。

在DMIS 基础上，调度集中应具备列车运行计划人工、自动调整、实际运行图自动描绘，行车日志自动生成、储存、打印，调度命令传送，车次号校核等功能。

在DMIS 基础上，调度中心具备向车站、机务段调度、乘务室等部门发布调度命令以及经调度命令无线传送系统向司机下达调度命令（含许可证、调车作业通知单等）的功能。

系统依据列车运行调整计划，《技规》、《行规》、《站细》等规定，以及相关联锁技术条件对列车、调车作业进行分散自律安全控制（汉分散自律控制模式下的中心、车站人工直接操作）。

对违反分散自律安全条件的人工操作，系统应能进行安全提示。

系统对于影响正常运用的故障，如信号故障关闭（或灭灯及灯丝断丝）时应具有报警、提示、记录等功能。

与调度命令无线传送系统配合具有解车进路信息自动预告功能。

进行调车作业时不需要控制权转换。

不影响既有的平面调车区集中联锁功能。

具有部分非正常条件下接发列车功能以及降级处理措施。

具有本站及相邻各两个车站的列车运行调整计划显示功能。

列车调度指挥系统--TDCS 铁路信号铁路 TDCS 是为了提高现有运输指挥管理手段、提高调度管理水平和运输效率、改善调度指挥人员工作条件的大型综合性系统工程，它覆盖全国铁路，实现全国铁路系统内有关列车运行、数据统计、运行调整及数据资料的数据共享、自动处理与查询。

这一项目的实施将使中国铁路的调度指挥管理达到世界先进水平。

一、系统结构：调度指挥管理系统包括以下三个层次:第一层铁道部调度指挥中心TDCS系统的核心与各铁路局相连，接收全国铁路系统的各种实时信息与运输数据和资料，监视各铁路局、主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，并建有全国铁路调度指挥系统数据库。

第二层铁路局调度指挥中心接收各铁路局内的信息与资料，监视主要干线、路局交接口、大型客站、编组站、枢纽、车站、区间的列车宏观运行状态、运行统计数据、重点列车及车站的列车实际运行位置和站场状态显示，同时显示与铁道部及相临铁路局的信息交换。

第三层基层信息采集系统安装在各车站，用来从信号设备及其它设备上采集有关列车运行位置、列车车次、信号设备状态等相关数据，并将上述数据通过专用通信线路传送到铁路局。

实现运统二、运统三的自动生成。

二、系统十大功能：十大功能之一：列车车次自动跟踪和无线车次自动校核十大功能之二：实现区段、站间“两个透明”十大功能之三：调度命令、日班计划通过网络自动下达十大功能之四：列车运行自动采点十大功能之五：行车日志自动生成十大功能之六：列车实际运行图自动生成十大功能之七：列车运行方案实时调整和网络下达十大功能之八：分界口透明显示和统计分析十大功能之九：列车早晚点自动计算与部分运输指标自动统计十大功能之十：站场实际状况、列车运行实际状况历史再现三、基层信息采集系统——车站TDCS系统1.概述车站作为基层信息采集系统是整个TDCS系统得以实现的基础。

CTC系统概述：CTC系统概述：调度集中是调度中心（调度员）对某一区段内的信号设备进行集中控制、对列车运行直接指挥、管理的技术装备。

分散自律调度集中系统是综合了计算机技术、网络通信技术和现代控制技术，采用智能化分散自律设计原则，以列车运行调整计划控制为中心，兼顾列车与调车作业的高度自动化的调度指挥系统。

1.1 分散自律调度集中系统是铁路现代化的重要技术装备，是现代铁路综合信息化建设的重要内容，也是现代铁路的新型运输组织形式。

必须与我国铁路路情紧密结合，做到以DMIS 为平台，以调度中心为核心，以行车指挥自动化为目标，实现铁路运输指挥的现代化。

1.2 分散自律调度集中系统采用计算机分布式网络控制技术、信息化处理技术，将列车运行调整计划下传到各个车站自律机中自主自动执行；在列车运行调整计划的基础上，解决列车作业与调车作业在时间与空间上的冲突，实现列车和调车作业的统一控制。

1.3 分散自律调度集中系统在信号设备控制与行车指挥方式上仅设有分散自律控制与非常站控两种模式。

系统分散自律控制时，只有控制指令不同来源，没有中心与车站控制权的转换；非常站控为车站人工控制方式，中心不具备直接控制权，系统完好时应具备DMIS 功能。

1.4 分散自律调度集中系统适用不同牵引动力、运行速度、运量、线路类型的区段与枢纽地区，可实现不办理客货运业务、调车作业量较小、列车和调车进路由调度中心远程控制的车站行车岗位无人化（简称无人车站，下同）。

1.5 本技术条件（暂行）规定了分散自律调度集中系统（以下简称调度集中或系统）的基本原则、基本功能、系统构成和技术要求，可作为系统研制、工程设计的依据，运营和维修部门也应参照执行。

CTC系统介绍：调度集中对车站实行分散自律控制时, 联锁关系仍由车站联锁设备保证. 实现各种功能时，应保证既有联锁关系的完整性。

调度集中与车站联锁的接口，应按继电联锁和计算机联锁分类，采用统一标准。

接口应不影响车站联锁的安全性。
