弱电井内电缆桥架安装规范要求一、施工准备(1) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(2) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(3) 主要机具活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定四、操作工艺(1)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整，直到上下垂直一至。
弱电井内电缆与桥架安装规范要求一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。
3、安装电缆桥架所需要的支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。
弱电井内电缆与桥架安装规范有哪些要求二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
弱电井内电缆与桥架安装规范有哪些要求三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定弱电井内电缆与桥架安装规范有哪些要求四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。
一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。
2、电缆桥架及穿楼板得预留洞口已处理好,安装防火隔板得埋件已整理好。
3、安装电缆桥架所需要得支架等附件已加工好。
4、竖井内电气预埋管路已整理好。
(二)材料要求1、电气竖井内所用得电缆桥架规格型号要符合设计要求,采用钢制制品,钢板得厚度在桥架宽度小于400mm时,厚度不小于1、5mm,在400～800mm之间时,厚度不小于2mm,大于800mm时,厚度不小于2、5mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。
3、电气竖井中使用得辅助材料:钻头、切割机、打磨机、调合漆等。
7、金属膨胀螺栓:根据允许拉力与剪力及设备得安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格得接线端子。
10、镀锌材料:槽钢支架、角钢支架、螺栓、螺母、螺丝、等金属材料,均应采用镀锌制品。
(三)工器具1、常用电工工具:活搬手、老虎钳、砂轮机、钢锯、锯条、扁锉、圆锉、半圆锉、压力案子等。
2、高凳等。
二、质量要求(一)主控项目1、金属电缆支架、电缆导管必须接地(PE)或接零(PEN)可靠。
(二)一般项目1、电缆支架安装应符合下列规定:1)当设计无要求时,电缆支架最上层至竖井顶部或楼板得距离不小于150～200mm;电缆支架最下层至沟底或地面得距离不小于50～1OOmm;2)当设计无要求时,电缆支架层间最小允许距离符合下表得规定;电缆支架层间最小允许距离(mm)3)支架与预埋件焊接固定时,焊缝饱满;用膨胀螺栓固定时,选用螺栓适配,连接固,防松零件齐全。
三、工艺流程确定电缆桥架位置——固定支架——桥架安装——配电箱固定四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作得电气竖井内。
2、按照图纸设计得位置,计算好空间尺寸就是否满足操作距离得要求,特别就是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应得变更。
建筑电气工程电气竖井安装施工工艺
1 工艺流程
深化设计——测量定位——支架安装——桥架安装——配电箱安装——线缆敷设——接地——防火封堵——标识
2 工艺做法
2.1 深化设计：
a）核查电气竖井内各预留洞尺寸；再根据各预留洞尺寸、桥架、配电箱安装位置，绘制电气竖井平面图和立面图。
b）根据平面图和立面图绘制BIM图，完成电气竖井内综合管线深化设计。
2.2 测量定位：根据深化图尺寸进行弹线定位，确定支架、桥架、配电箱等设备安装位置。
2.3 支架安装：支架采用角钢制作，高度为距地面1.5～2m，用膨胀螺栓或焊接固定。
2.4 接地：配电箱、进出配电箱管线、桥架均需做可靠接地。
2.5 标识：电气竖井整体施工完成后，电缆、桥架及配电箱应有清晰正确的标识。
3 质量标准
3.1 电气竖井内整体布置合理，便于操作、维护及检修，同时预留一定备用空间。
3.2 电气竖井内配电箱、桥架、线管安装平直、牢固、受力合理。
3.3 电井内减少桥架交叉，线管弯曲半径符合规范要求。
3.4 电气竖井内管线、桥架及配电箱等设备接地牢固；接地镀锌扁钢顺直，固定牢固。
3.5 电缆桥架穿越楼板、隔墙及穿越不同防火区域时，按设计及规范要求做好防火封堵。
3.6电缆、桥架及配电箱标识安装牢固、清晰、规格统一。
竖井桥架安装效果图。
电气竖井内桥架预埋件施工工艺1、桥架预埋件预埋件高度一般为10cm，与结构板厚度一致或稍矮于结构板。
可联系厂家成品定制，皆可现场自行加工。
2、桥架预埋件施工及注意事项⑴桥架预埋件需做好保护措施，防止在混凝土浇筑及模板拆装过程中产生破坏、变形等；⑵电井内接地干线40*4扁钢，因无法借用原桥架预留孔洞进行敷设，需提前预留接地干线穿楼板孔洞或套管；⑶提前确定电井内桥架安装方案，电井内实际桥架安装数量及规格、型号可能与原设计图纸不符；⑷桥架预埋件前方、后方位置可连接穿线管，桥架左侧、右侧位置用以安装连接片，不得连接穿线管。
3、桥架及安装方式⑴根据层高定制，为方便施工，每层一般分为两节。
以楼层高度2.90m 为例，预埋件高度为10cm；则桥架长度=2.90m-0.10m=2.0m+0.8m。
⑵同层桥架采用普通型外连接片进行连接安装，上下层桥架在预埋件位置采用内连接片进行连接安装；内连接片长度较外连接片稍长（一般增加10cm，即桥架预埋件长度），安装在桥架里面。
⑶为便于调节上下层“错台”等现场，应采用“T”型固定支架，不应采用“弓”型固定支架。
4、工程亮点⑴经济效益：①后期做电气竖井内防火封堵时，因桥架与结构楼板之间无缝隙，仅需完成桥架内的防火封堵即可，故节省了桥架与结构楼板间的相应工程量；②原施工工艺前期需要制作木盒或泡沫预留桥架穿楼板洞口，后期需要金属软管、桥架现场开孔等，耗时费力且增加损耗；桥架预埋件施工工艺可有效规避上述问题，且材料采购成本较制作木盒、泡沫等更经济；⑵社会效益：提高电井内观感和实效性、方便物业检修，可以有效解决电气井内顶板暗埋穿线管与桥架的连接难题，规避了金属软管使用随意或因开横槽破坏桥架完整性等不规范做法。
5、费用比较⑴已沟通桥架生产厂家，根据层高定制“2.0m/节+0.8m/节”的桥架，价格和原施工方法采用的“2.0m/节”的桥架一致，单价“元/米”不变；新型桥架连接片等附件皆不额外收费。
建筑工程强电竖井电气设备安装技术一、提纲1. 强电竖井电气设备概述及分类2. 强电竖井电气设备选型及布置3. 强电竖井电气设备安装注意事项4. 强电竖井电气设备维护与保养5. 强电竖井电气设备安装案例分析二、强电竖井电气设备概述及分类强电竖井是现代建筑常见的设备空间之一，安装强电竖井的目的是为了方便安装、维护和管理建筑物内的电气设备。
强电竖井应配备相应的电气设备，以保证建筑物的供电质量和供电安全。
强电竖井电气设备主要包括变压器、低压柜、高压柜、配电箱、电线、电缆桥架、电缆等。
其中，变压器通常用于提高或降低电压，低压柜和高压柜用于配电，配电箱用于分支电路连接，电缆桥架用于电缆的敷设和保护。
根据用途和性质，强电竖井电气设备可以分为以下几类：1. 变压器：用于改变电压，通常有高压侧和低压侧，按结构分为油浸式和干式。
2. 柜类设备：包括低压柜、高压柜、配电箱等。
低压柜用于低压配电，高压柜用于高压配电，配电箱用于连接并分支低压电路。
3. 电线缆：用于连接各种电器设备和设施之间的电路。
按用途和环境分为室内电缆、室外电缆、防火电缆等。
4. 电缆桥架：用于电缆敷设和保护。
按用途和安装位置分为室内桥架、室外桥架、壁挂桥架等。
三、强电竖井电气设备选型及布置强电竖井电气设备的选型和布置与建筑物的需求和设计密切相关。
选型时应考虑供电负荷、用电环境、安全和节能性等因素，布置时应符合室内空间规划和安全要求。
一般来说，强电竖井内的电气设备应该经过合理安排和分层布放。
选型时应严格遵守国家和地方标准，按照实际情况选择电气设备。
变压器和柜类设备应满足标准的功能要求，并具备可靠的保护措施。
电线电缆应符合国家标准，并具备防火、防水等性能要求。
在布置时，应根据强电竖井的空间特点和不同电气设备的功率、用途等，合理排布电气设备的空间位置和电缆桥架的布局。
在保证安全和美观的前提下，应尽量节约空间。
四、强电竖井电气设备安装注意事项在进行强电竖井电气设备安装前，应先进行技术交底和安全措施的布置。

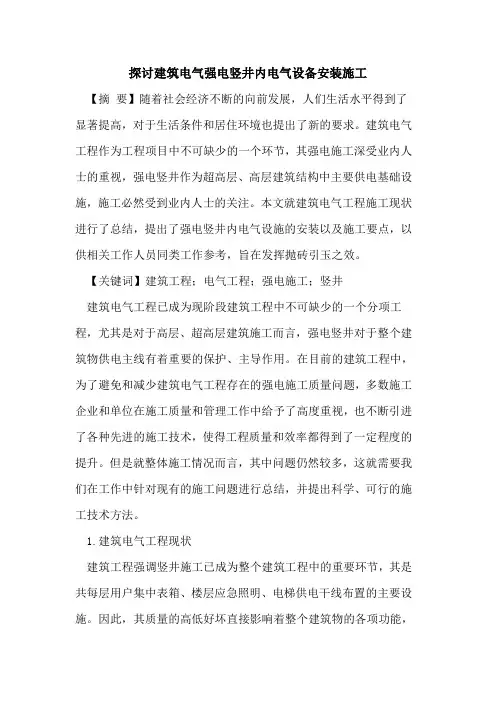

探讨建筑电气强电竖井内电气设备安装施工【摘要】随着社会经济不断的向前发展，人们生活水平得到了显著提高，对于生活条件和居住环境也提出了新的要求。
建筑电气工程作为工程项目中不可缺少的一个环节，其强电施工深受业内人士的重视，强电竖井作为超高层、高层建筑结构中主要供电基础设施，施工必然受到业内人士的关注。
本文就建筑电气工程施工现状进行了总结，提出了强电竖井内电气设施的安装以及施工要点，以供相关工作人员同类工作参考，旨在发挥抛砖引玉之效。
【关键词】建筑工程；电气工程；强电施工；竖井建筑电气工程已成为现阶段建筑工程中不可缺少的一个分项工程，尤其是对于高层、超高层建筑施工而言，强电竖井对于整个建筑物供电主线有着重要的保护、主导作用。
在目前的建筑工程中，为了避免和减少建筑电气工程存在的强电施工质量问题，多数施工企业和单位在施工质量和管理工作中给予了高度重视，也不断引进了各种先进的施工技术，使得工程质量和效率都得到了一定程度的提升。
但是就整体施工情况而言，其中问题仍然较多，这就需要我们在工作中针对现有的施工问题进行总结，并提出科学、可行的施工技术方法。
1.建筑电气工程现状建筑工程强调竖井施工已成为整个建筑工程中的重要环节，其是共每层用户集中表箱、楼层应急照明、电梯供电干线布置的主要设施。
因此，其质量的高低好坏直接影响着整个建筑物的各项功能，也是其功能正常发挥的核心环节，这也就必须要在工作中狠抓其施工质量，避免在施工中造成不必要的经济损失。
根据当前的施工现状进行总结和分析，在施工的过程中存在问题主要有以下方面：1.1电荷标准问题现阶段的建筑工程施工项目中，国内大部分建筑物的用电标准都能够满足一二类建筑施工要求，其在施工中电荷标准不低于四千瓦，而三四类住宅建筑工程中，每套不低于六千瓦的用电标准。
然而时至今日，仍然有一部分建筑在施工中仍然没有对其配电室和建筑物内的每套住宅综合进行系统的说明，这就造成了在施工中存在着一定的质量影响，而且给人们的日常生活造成了极大的影响。
电⽓竖井内桥架安装（有图⽰）⼀、施⼯准备（⼀）作业条件1、⼟建墙体结构已弹出施⼯⽔平线,墙⾯抹灰及⾯层巳完⼯。
2、电缆桥架及穿楼板的预留洞⽇已处理好,安装防⽕隔板的埋件巳整理好。
3、安装电缆桥架所需要的⽀架等附件巳加⼯好。
4、竖井内电⽓预埋管路巳整理好。
（⼆）材料要求1、电⽓竖井内所⽤的电缆桥架,规格型号要符合设计要求,采⽤镀锌制品,镀锌钢板的厚度在桥架宽度⼩于400mm时,厚度不⼩于1.5mm;在400～800mm之间时,厚度不⼩于2mm;⼤于800mm时,厚度不⼩于2.5mm。
2、电缆桥架应平直,⽆明显扭曲,⽀架应焊接牢固,⽆显著变形,下料误差应在5mm 范围内,切⼝应⽆卷边⽑刺。
3、防⽕堵料(防⽕枕)、防⽕涂料应选⽤经国家鉴定的定型产品。
4、竖井内的配电箱应有出⼚合格证、⽣产许可证、“CCC”认证标志和认证证书复印件及试验记录。
5、电线、电缆及附件应选⽤符合国家现⾏技术标准的产品,并应有出⼚合格证、“CCC”认证标志和认证证书复印件。
电线、电缆还应有⽣产许可证。
6、电⽓竖井中使⽤的辅助材料:钻头、电焊条、氧⽓、⼄炔⽓、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、⿊胶布等。
7、⾦属膨胀螺栓:根据允许拉⼒和剪⼒及设备的安装孔径确定。
8、接线端⼦:根据导线截⾯及导线根数选⽤相应规格的接线端⼦。
9、镀锌材料:钢板、圆钢、扁钢、⾓钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等⾦属材料均应采⽤镀锌制品。
（三）主要机具1、活扳⼿、⽼虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、⼿动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压⼒案⼦、电烙铁、电炉⼦、锡锅、喷灯、锡勺等。
2、兆欧表,⾼凳等。
⼆、质疆要求质量要求符合《建筑电⽓⼯程施⼯质量验收规范》(GB50303-2002)的规定。
三、⼯艺流程确定电缆桥架位置→固定⽀架→桥架安装→配电箱固定四、操作⼯艺（⼀）确定电缆桥架位置1、电缆桥架应敷设在安全、⼲燥、易操作的电⽓竖井内。
一、施工准备
（一）作业条件
1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。
2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。
3、安装电缆桥架所需要的支架等附件巳加工好。
4、竖井内电气预埋管路巳整理好。
（二）材料要求
1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢
板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,
厚度不小于2mm;大于800mm时,厚度不小于2.5mm。
2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm
范围内,切口应无卷边毛刺。
3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。
4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复
印件及试验记录。
5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、
“CCC”认证标志和认证证书复印件。
电线、电缆还应有生产许可证。
6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊
剂、橡胶绝缘带、塑料绝缘带、黑胶布等。
7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。
8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。
9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金
属材料均应采用镀锌制品。
（三）主要机具
1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压
煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡
勺等。
2、兆欧表,高凳等。
二、质疆要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程
确定电缆桥架位置→固定支架→桥架安装→配电箱固定
四、操作工艺
（一）
（二）确定电缆桥架位置
1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。
2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内
桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须
仔细核对尺寸,必要时与土建配合,进行相应的变更。
3、
4、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下
楼层所对应的洞口通直不错位,注意不要影响结构。
（三）
（四）固定支架
1、固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种
固定方式,一种是用膨胀螺栓固定,一种是采用焊接。
2、桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,
与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。
在槽钢上固定两根
50×50×5的角钢,用来直接与桥架连接固定见图5-28。
3、在楼板的下面有预埋件来固定防火隔板,上托防火枕。
4、电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。
电缆支架全长均应有
良好的接地,即将支架与墙上预埋的接地埋件焊成一体。
5、电气竖井内电缆配线的垂直安装见图5-30。
（五）桥架安装
1、桥架与支架之间固定采用螺栓。
2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。
3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。
（六）电缆敷设
1、在桥架就位后,即可敷设线缆。
按照设计要求.将需要敷设在该桥架中的电缆按
顺序摆放,排列应整齐.尽量避免交叉。
敷设时要按适当的问距加以固定,并且
及时装设标志牌。
电缆终端头,竖井的两端均应装设标志牌。
标志牌上应注明
线路编号,无编号时,写明电缆型号、规格及起讫地点:字迹应清晰,不易脱落,
规格要统一,能防腐,挂装应牢固。
电缆在终端头和接头处要留出备用长度。
2、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。
明敷在竖井
内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。
3、电缆穿过竖井后,用防火枕进行密实封堵。
利用结构施工期间在楼板底面预埋
的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板。
防火枕的规格有三种,
其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据
预留洞日尺寸和桥架尺寸,选择防火枕型号。
在防火隔板上摆放防火枕时,要按
顺序摆放整齐,挨紧电缆,使防火枕与电缆之间空隙不得大于1cm,防火枕摆放
厚度不得小于24cm。
4、施工前要将封堵部位清理干净。
（七）配电箱固定
1、明装配电箱采用膨胀螺栓固定。
根据设计图纸要求,确定配电箱的标高和轴线。
先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装
孔的位置,并用冲击钻在固定点钻孔。
钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。
2、如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方
式。
3、箱体与钢管之间采用塑料铜线和跨接地线。
如钢管为焊接钢管,则在钢管上焊
接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。
如为镀锌钢管,则采用专用抱卡连接。
在配电箱内,该接地线压接在PE母线端子上。
不得从箱体接地保护端子上串接。
4、配电箱应有明显可靠的接地,带有器具的铁制盘面和装有器具的门,均应有明
显可靠的裸铜编织线作接地保护线。
配电箱内的PE线不得串接。
5、与配电箱连接的明配管采用管卡固定,并且在距地200mm处应有一处固定点,在
距入箱处200mm处也应有一处固定点,管卡应与管径匹配。
6、配电箱上电具、仪表应牢固、平正、整洁,间距均匀,钢端子无松动,启闭灵活,
零部件齐全。
7、配电箱安装应牢固、平正,其垂直度允许偏差为3mm。
8、电气竖井内金属线槽与配电箱的安装见图5-31。
9、电气竖井内封闭式母线与配电箱的安装见图5-32。
