SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。
供吸送清水及物理化学性质类似于水的液体。
本型泵扬程在9米至140米时，流量为126m³/时。
液体最高温度不得超过80℃。
适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。
S型泵流量范围更广：50—18000m³/时。
如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。
需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。
在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。
水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。
SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。
如图1所示泵体：铸铁制成。
与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。
管径最低处制有放水的管螺孔。
泵盖：铸铁制成。
在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。
叶轮：铸铁制成。
其形状是对称的，在两壁间有扭曲的叶片。
液体从两侧面进入叶轮。
制造时，经过静平衡试验。
轴：优先碳素钢制成。
轴的中央是叶轮，用键、轴套和两边轴套螺母固定。
轴的右端是安装联轴器的，与电动机直接连接。
在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。
双吸密封环：铸铁制成。
泵及风机考试试题一、简答题〔每题5分，共30分〕1、离心泵、轴流泵在启动时有何不同，为什么？2、试用公式说明为什么电厂中的凝结水泵要采用倒灌高度。
3、简述泵汽蚀的危害。
4、定性图示两台同性能泵串联时的工作点、串联时每台泵的工作点、仅有一台泵运行时的工作点5、泵是否可采用进口端节流调节，为什么？6、简述风机发生喘振的条件。
二、计算题〔每题15分，共60分〕1、离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2＝50mm，叶片厚度占出口面积的8％，流动角β2＝20︒，当转速n＝2135r/min时，理论流量q VT＝240L/s，求作叶轮出口速度三角形。
2、某电厂水泵采用节流调节后流量为740t/h，阀门前后压强差为980700Pa,此时泵运行效率η=75%，假设水的密度ρ=1000kg/m3，每度电费元，求：〔1〕节流损失的轴功率∆P sh；〔2〕因节流调节每年多耗的电费(1年=365日)3、20sh-13型离心泵，吸水管直径d1＝500mm，样本上给出的允许吸上真空高度[H s]＝4m。
吸水管的长度l1＝6m，局部阻力的当量长度l e＝4m，设沿程阻力系数λ，试问当泵的流量q v＝2000m3/h，泵的几何安装高度H g＝3m时，该泵是否能正常工作。
〔当地海拔高度为800m，大气压强p a＝9.21×104Pa；水温为30℃，对应饱和蒸汽压强p v kPa，密度ρ＝kg/m3〕4、火力发电厂中的DG520-230型锅炉给水泵，共有8级叶轮，当转速为n＝5050r/min，扬程H＝2523m，流量q V＝576m3/h，试计算该泵的比转速。
三、分析题〔每题5分，共10分〕1、某风机工作点流量为q V A，现要求流量减小为q V B，试在同一幅图上，标出采用出口端节流调节、变速调节的工作点，并比拟两种调节方法的经济性。
2、某泵向一密闭的压力容器供水，当压出容器内压力下降，其它条件不变时，图示泵工作点的变化。

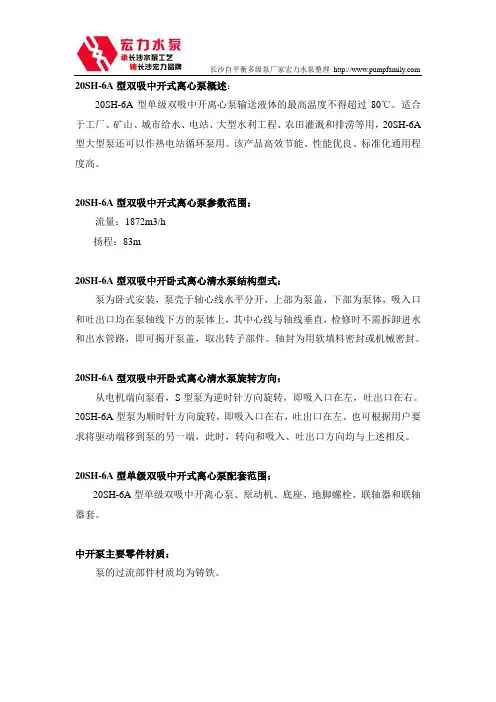

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵，本型泵的吸入口与吐出口均在水泵轴心线下方，与轴线垂直呈水平方向，泵壳中开，检修时无需拆卸进水口，排出管及电机（或其他原动机），从连轴器向泵看去，水泵为顺时针方向旋转。
根据需要也可生产逆时针旋转的泵，但定货时应特殊提出。
特点及技术参数：液体最高温度不得超过80摄氏度
应用领域：供输送清水及化学性质类似于水的液体。
型号说明及选型规则：例：10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例：150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。
中开双吸泵的执行标准
中开双吸泵的执行标准是按照国家标准GB/T 5657-2014《水
泵术语和定义》和GB/T 5656-2013 《水泵分类》以及相关行
业标准进行执行。
同时，应参考用户需求和工程设计要求，在选择、安装和使用双吸泵时，还需遵守以下标准和规范：
1. GB 10822-2013《离心泵通用技术条件》：规定了离心泵的
基本参数、类型、结构形式、技术要求、试验方法、检验规则、标志、包装、运输和质量证明等方面的内容。
2. GB/T 5657-2014《水泵术语和定义》：对水泵的术语和定义
进行了统一规定，明确了各种术语的含义和使用方法。
3. GB/T 5656-2013《水泵分类》：对水泵按照不同的分类标准
进行了分类，包括工作原理、结构特点、用途范围和适用介质等方面。
4. JB/T 8096-1998《中开型单吸离心泵技术条件》：对中开型
单吸离心泵的结构、技术要求、试验方法等进行了规定。
5. JB/T 8095-1998《双吸离心泵技术条件》：对双吸离心泵的
结构、技术要求、试验方法等进行了规定。
6. JT/T 536-2004《中开式双吸离心泵适用于港口泵站的技术条件》：对中开式双吸离心泵适用于港口泵站的技术条件进行了规定。
以上标准和规范是中国相关部门和行业制定的，旨在保证双吸泵的质量和性能，并确保其安全可靠地运行。
使用双吸泵时，应严格按照标准和规范的要求进行安装、调试和维护，以确保其正常运行。
24SH-13SH型单级双吸中开泵型号/参数：24SH-13流量：3168m3/h 、 880L/s扬程：47.4m转速：970r/min轴功率：465kw配带电动机：520效率：%汽蚀量：88m叶轮直径：mm进出口径：630mm出口口径：mm泵的重量：3850kg24SH-13 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产24SH-13SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于24SH-13 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。

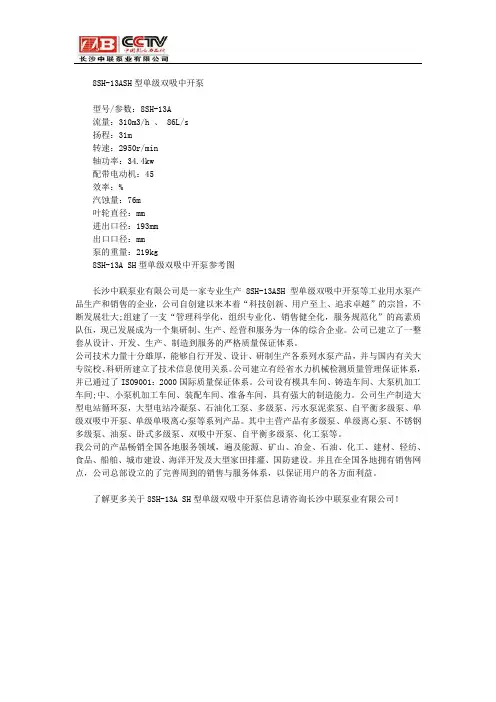

8SH-13ASH型单级双吸中开泵型号/参数：8SH-13A流量：310m3/h 、 86L/s扬程：31m转速：2950r/min轴功率：34.4kw配带电动机：45效率：%汽蚀量：76m叶轮直径：mm进出口径：193mm出口口径：mm泵的重量：219kg8SH-13A SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产8SH-13ASH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
了解更多关于8SH-13A SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。

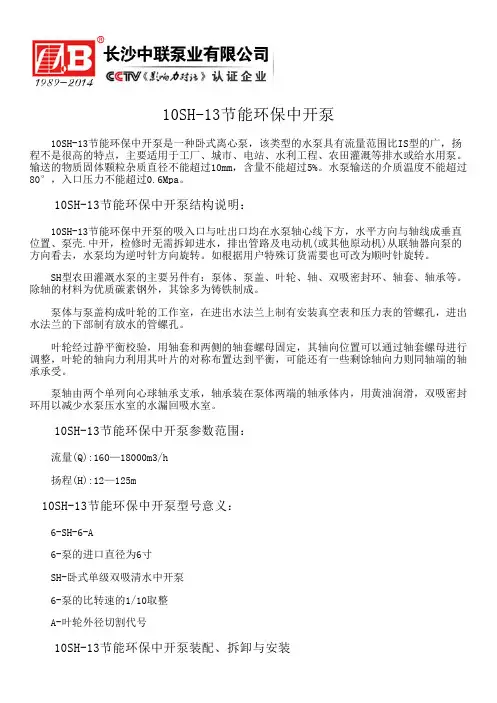

20SH-13中开泵 20SH-13中开泵是一种卧式离心泵，该类型的水泵具有流量范围比IS型的广，扬程不是很高的特点，主要适用于工厂、城市、电站、水利工程、农田灌溉等排水或给水用泵。
输送的物质固体颗粒杂质直径不能超过10mm，含量不能超过5%。
水泵输送的介质温度不能超过80°，入口压力不能超过0.6Mpa。
20SH-13中开泵结构说明： 20SH-13中开泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳.中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆吋针方向旋转。
如根据用户特殊订货需要也可改为顺吋针旋转。
SH型农田灌溉水泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。
除轴的材料为优质碳素钢外，其馀多为铸铁制成。
泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部制有放水的管螺孔。
叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。
泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。
20SH-13中开泵参数范围： 流量(Q):160—18000m3/h 扬程(H):12—125m 20SH-13中开泵型号意义： 6-SH-6-A 6-泵的进口直径为6寸 SH-卧式单级双吸清水中开泵 6-泵的比转速的1/10取整 A-叶轮外径切割代号 20SH-13中开泵装配、拆卸与安装 装配与拆卸 1 、装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。
2、将转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。
3、装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。
但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使 液体渗漏大，水泵效率降低。
装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
安装 1 、检査水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。
基础尺寸应符合泵机组的安装尺寸。
泵型号流量Q扬程H（m）转速n（r/min）功率N（KW）效率η（%）最大允许吸上真空高度（m）m3/h L/S轴功率Pa配套功率6SH-612616219835455584787029004045.851.05572757456SH-6A 11214418031405067625529003033.838.54568727056SH-913017022036.247.261.25247.635290025.327.631.33774806756SH-9A 12014418031405043.84035290018.520.924.53072757058SH-629023428850658010093.582.5290079.185.088.61106271734.58SH-6A 16021526544.559.773.685.175.670.2290060.364.271.4906169714.58SH-9213288351608097.56962.55029005561.367.8757480715.34.558SH-9A 18027032450709054.54637.529004148.351556570655.55.03.88SH-132162883426080954841.335290034.938.140.2458185815.03.61.88SH-13A 198270310557586433631290030.533.134.4377680765.24.23.010SH-63604861001357165.1145091.510913276796612170561307210SH-6A 36048654095130150615450145076.789.498110747775610SH-936048661210013517042.538.532.5145055.561.567.775758380610SH-9A 3244685769013016035.530.525145040.245.747.855788582610SH-133604865761001351602723.519145033.136.236.445808682610SH-13A 3424144829511513422.220.317.4145025.827.628.637808380610SH-1936048657610013516017.51411145021.421.822.130808578610SH-19A 3204325048912014013.7118.6145015.415.815.822788272612SH-659079293616422026098908214502132452793007480755.44.53.512SH-6A 57675591816021025586787014501902172462607174715.54.73.612SH-6B 5402090015020025072675714501611802002507073705.64.93.812SH-957679297216022027065585014501281491681808084794.54.54.512SH-9A 530720893147200248554942145099.21161311558083784.512SH-9B 50468483514019023247.24337145082.597.71081357982784.512SH-136127929001702002503832.225.5145076.279.878.1908387804.512SH-13A 550720810153200225312620.5145058.160.758758084784.512SH-196127929351702202602319.414145047.349.847.6558184754.512SH-19A 504720900140200250201611.5145034.838.337.6457982754.512SH-2861179290017022025014.51210145021.832.233.1378183744.512SH-28A 52268579214519022011.8108.7145022.423.324.4307580774.514SH-6850125023634714012514504505256807281 3.516634611006207314SH-6A 85011801570223328436125112901470391462550630708703.514SH-6B 7451100146020730540510896771470313373422500707772.53.514SH-99721260144027035040080756514702683063194007984803.514SH-9A 9001170133025032537070655614502202472573007884793.514SH-9B 82610801225230300340595547.514501781982062607582773.514SH-13972126014802703504105043.83714701641791882208184793.514SH-13A 8641120133024031037041363014701211301361808084803.514SH-1997112601440270350400322622145099.710295.71328588823.514SH-19A 864112012962403103602621.516.5145076.577801108085733.514SH-28971126014402703504002016.213.4145064.465.370758285753.514SH-28A 864104412602402903501613.410145050.247.648.3557580713.520SH-614502016230040356064010898.48997058568073580072.579.576420SH-6A 1349187021403755205959385779704905646076307077743.620SH-9115020162450430560680665950970340390433500828377420SH-9A 140519102270390530630585042970300347360400747572420SH-9B17634904297027335574420SH-131550201624104305606704035.130970206219247280828880420SH-13A18705203197018624085420SH-191620201623404505606502722159701481171371808082704 1296360231117320SH-19A1870201652056017149701081011308076420SH-2816202016232545056064615.2112.810.697078.97978110858986424SH-927503420393076495010928071609606897277309008791881.324SH-9A 25503168364070888010106461539605165856107108690862.524SH-9(J)26007503973031938090 4.824SH-132502316834996958809725647.4389704604654265508388802.524SH-1924803170396070088011003732229702953102793808689852.524SH-19A 230428803600640800100031.527209702352382312808489852.524SH-20250036003800694.41000105524.52120.4745238.3248255.9340708382.55.554.824SH-2823402880342065080095023.521189701871952072508084.5812.524SH-28A 23402880342065080095017.515.513970145148154185778278.52.532SH-1947005500601064601305135016707953532.528.925.4730575580567567630788483.580.43.532SH-19A 45505310580062501260147516001735312926.523730492500496487560788483.580.43.5。
