{机械设计基础课程设计}设计说明书课程设计题目带式输送机传动装置设计者李林班级机制13-1班学号9指导老师周玉时间20133年11-12月目录一、课程设计前提条件 (3)二、课程设计任务要求 (3)三、传动方案的拟定 (3)四、方案分析选择 (3)五、确立设计课题 (4)六、电动机的选择 (5)七、传动装置的运动和动力参数计算 (6)八、高速级齿轮传动计算 (8)九、低速级齿轮传动计算 (13)十、齿轮传动参数表 (18)十一、轴的结构设计 (19)十二、轴的校核计算 (20)十三、滚动轴承的选择与计算 (24)十四、键联接选择及校核 (25)十五、联轴器的选择与校核 (26)十六、减速器附件的选择 (27)十七、润滑与密封 (30)十八、设计小结 (31)十九、参考资料 (31)一．课程设计前提条件：1. 输送带牵引力F(KN)：2.8 输送带速度V(m/S)：1.4 输送带滚筒直径(mm)：3502. 滚筒效率：η=0.94（包括滚筒与轴承的效率损失）3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。

5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修；6. 制造条件及生产批量：一般机械厂制造，小批量生产。

二．课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）。

三．传动方案的拟定四．方案分析选择由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。

方案（1）为二级同轴式圆柱齿轮减速器，此方案结构紧凑，节省材料，但由于此方案中输入轴和输出轴悬臂，容易使悬臂轴受齿轮间径向力作用而发生弯曲变形使齿轮啮合不平稳，若使用斜齿轮则指向中间轴的一级输入齿轮和二级输出齿轮的径向力同向，加大了轴的弯曲应变，如果径向力大的话也将影响齿轮传动的平稳性；方案（2）为二级展开式圆柱齿轮减速器，此方案较方案（1）结构松散，但较前方案无悬臂轴，则啮合更平稳，若使用斜齿轮会由于输入轴和输出轴分布在中间轴两边使得一级输入齿轮和二级输出齿轮对中间轴的径向力反向，从而能抵消大部分径向力，使传动更可靠。

{机械设计基础课程设计}设计说明书课程设计题目带式输送机传动装置设计者李林班级机制13-1班学号9指导老师周玉时间20133年11-12月目录一、课程设计前提条件 (3)二、课程设计任务要求 (3)三、传动方案的拟定 (3)四、方案分析选择 (3)五、确立设计课题 (4)六、电动机的选择 (5)七、传动装置的运动和动力参数计算 (6)八、高速级齿轮传动计算 (8)九、低速级齿轮传动计算 (13)十、齿轮传动参数表 (18)十一、轴的结构设计 (19)十二、轴的校核计算 (20)十三、滚动轴承的选择与计算 (24)十四、键联接选择及校核 (25)十五、联轴器的选择与校核 (26)十六、减速器附件的选择 (27)十七、润滑与密封 (30)十八、设计小结 (31)十九、参考资料 (31)一．课程设计前提条件：1. 输送带牵引力F(KN)：2.8 输送带速度V(m/S)：1.4 输送带滚筒直径(mm)：3502. 滚筒效率：η=0.94（包括滚筒与轴承的效率损失）3. 工作情况：使用期限12年，两班制（每年按300天计算），单向运转，转速误差不得超过±5%，载荷平稳；4. 工作环境：运送谷物，连续单向运转，载荷平稳，空载起动，室内常温，灰尘较大。

5. 检修间隔期：四年一次大修，两年一次中修，半年一次小修；6. 制造条件及生产批量：一般机械厂制造，小批量生产。

二．课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。

2. 轴、齿轮零件图各一张，共两张零件图。

3.一份课程设计说明书（电子版）。

三．传动方案的拟定四．方案分析选择由于方案（4）中锥齿轮加工困难，方案（3）中蜗杆传动效率较低，都不予考虑；方案（1）、方案（2）都为二级圆柱齿轮减速器，结构简单，应用广泛，初选这两种方案。

方案（1）为二级同轴式圆柱齿轮减速器，此方案结构紧凑，节省材料，但由于此方案中输入轴和输出轴悬臂，容易使悬臂轴受齿轮间径向力作用而发生弯曲变形使齿轮啮合不平稳，若使用斜齿轮则指向中间轴的一级输入齿轮和二级输出齿轮的径向力同向，加大了轴的弯曲应变，如果径向力大的话也将影响齿轮传动的平稳性；方案（2）为二级展开式圆柱齿轮减速器，此方案较方案（1）结构松散，但较前方案无悬臂轴，则啮合更平稳，若使用斜齿轮会由于输入轴和输出轴分布在中间轴两边使得一级输入齿轮和二级输出齿轮对中间轴的径向力反向，从而能抵消大部分径向力，使传动更可靠。

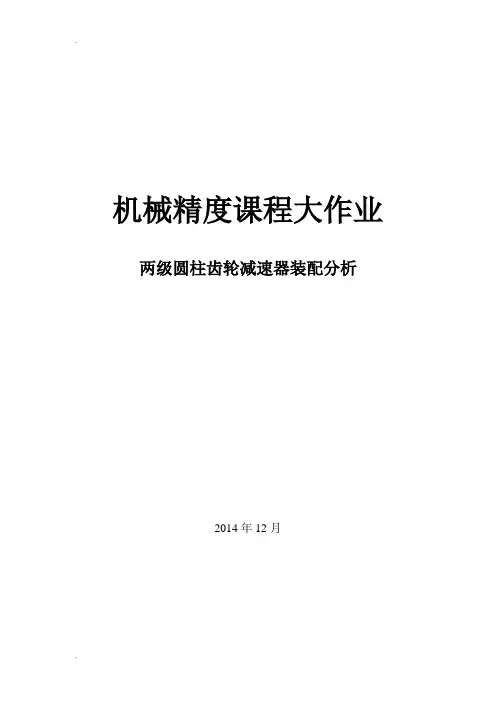

机械精度课程大作业两级圆柱齿轮减速器装配分析2014年12月目录一、减速器的工作原理及实际应用二、减速器的主要组成部件精度及配合选用分析三、相关零件图四、装配图（部分）一、减速器的工作原理和实际应用1、两级圆柱齿轮减速器的工作原理2、减速器的实际应用减速机是国民经济诸多领域的机械传动装置，食品轻工、电力机械、建筑机械、冶金机械、水泥机械、环保机械、电子电器、筑路机械、水利机械、化工机械、矿山机械、输送机械、建材机械、橡胶机械、石油机械等行业领域对减速机产品都有旺盛的需求。

二、减速器的组成部件精度及配合选用分析（部分装配图）1、轴的精度和配合选用1）确定尺寸精度如图，输出轴上Φ32mm轴径与一个轴承的内圈配合，Φ60mm的轴颈与齿轮基准孔配合，Φ45mm轴头与减速器外开始齿轮传动主动齿轮（图中未画出）基准孔配合，Φ68mm轴肩的两端面分别为齿轮和滚动轴承内圈的轴向定位基准面。

（轴装配图）该轴转速不高，承受载荷不大，有轴向力，故轴承采用7211 GB/T 297-1994圆锥滚子轴承，其额定动载荷为52800N。

经计算，该轴承的当量动载荷为3036N，与额定动载荷的比值小于0.07，则该轴承的负荷状态属于轻负荷。

轴承工作时承受定向负荷的作用，内圈与轴颈一起转动，外圈与箱体固定不旋转，因此轴承内圈属于负荷方向旋转。

根据以上计算，查表6.2可知，轴颈公差带代号为Φ55k6。

（表6.2）选取安装在Φ60mm轴颈上的从动轮的最高精度等级为7级，查表10.10（表10.10）确定齿轮内孔尺寸公差为IT7，轴比孔高一级，取IT6。

同理安装在该轴端部Φ45mm轴颈上的开式齿轮精度等级为9级，该轴头尺寸公差为IT7Φ60mm轴颈与齿轮基准孔的配合采用基孔制，齿轮基准孔公差带代号为Φ60H7。

（表3.10）查表3.10，考虑输出轴上齿轮传递扭矩较大，采用过盈配合，轴颈的尺寸公差带为Φ60r6，齿轮与轴配合代号为Φ58H7/r6。

机械设计课程设计2019-2019第2学期姓名：_______________班级：__________________指导老师：__________________成绩：__________________日期：2014年5月6日目录前言 (1)第一章、设计要求 (2)1.1、传动装置 (2)1.2、带式运输机原始数据 (2)1.3、工作条件 (2)1.4、应完成的工作 (3)第二章、设计方案 (3)2.1、电动机的选择 (3)2.2、传动系统的运动和动力参数计算 (4)2.3、传动零件的计算 (5)2.4、轴的计算 (12)2.5、键连接 (27)2.6、箱体的尺寸设计 (28)2.7、减速器附件的选择 (29)2.8、润滑与封闭 (30)第三章、设计小结 (30)第四章、参考资料目录 (30)前言1、设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。

课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的的理论与实际知识去分析和解决机械设计问题的能力。

（2）学习机械设计的一般方法，掌握机械设计的一般规律。

（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件的工作能力，确定尺寸及掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。

（4）学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规范等。

第 11 页由于输入轴的最小直径是安装联轴器处轴径。

为了使所选轴径1d 与联轴器孔径相适应，故需同时选择联轴器型号。

联轴器的计算转矩，查[3]表14-1mm N T K T A ca ⋅=⨯==68790458605.11查表，选择GB/T 5014-2019中的LX1型联轴器公称转矩(6)按弯扭合成应力校核轴的强度由上图可知，a截面为应力最大的位置，只需校核此处即可，根第 15 页○1轴承部件的结构设计该轴不长，固采用两端固定方式，按d处开始设计。

课程设计目录第1章选择电动机和计算运动参数 (4)1.1 电动机的选择 (4)1.2 计算传动比： (5)1.3 计算各轴的转速： (5)1.4 计算各轴的输入功率： (6)1.5 各轴的输入转矩 (6)第2章齿轮设计 (6)2.1 高速锥齿轮传动的设计 (6)2.2 低速级斜齿轮传动的设计 (14)第3章设计轴的尺寸并校核。

(20)3.1 轴材料选择和最小直径估算 (20)3.2 轴的结构设计 (21)3.3 轴的校核 (26)3.3.1 高速轴 (26)3.3.2 中间轴 (28)3.3.3 低速轴 (30)第4章滚动轴承的选择及计算 (34)4.1.1 输入轴滚动轴承计算 (34)4.1.2 中间轴滚动轴承计算 (36)4.1.3 输出轴滚动轴承计算 (37)第5章键联接的选择及校核计算 (39)5.1 输入轴键计算 (39)5.2 中间轴键计算 (39)5.3 输出轴键计算 (40)第6章联轴器的选择及校核 (40)6.1 在轴的计算中已选定联轴器型号。

(40)6.2 联轴器的校核 (41)第7章润滑与密封 (41)第8章设计主要尺寸及数据 (41)第9章设计小结 (43)第10章参考文献： (43)机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器 设计容：（1）设计说明书（一份） （2）减速器装配图（1） （3）减速器零件图（不低于3系统简图：原始数据：运输带拉力 F=2400N ，运输带速度 s m 5.1=∨，滚筒直径 D=315mm,使用年限5年工作条件：连续单向运转，载荷较平稳，两班制。

环境最高温度350C ；允许运输带速度误差为±5%，小批量生产。

设计步骤：传动方案拟定由图可知，该设备原动机为电动机，传动装置为减速器，工作机为带型运输设备。

减速器为两级展开式圆锥—圆柱齿轮的二级传动，轴承初步选用圆锥滚子轴承。

联轴器2、8选用弹性柱销联轴器。

第1章 选择电动机和计算运动参数1.1 电动机的选择1. 计算带式运输机所需的功率：P w =1000w w V F =10005.12400⨯=3.6kw 2. 各机械传动效率的参数选择：1η=0.99（弹性联轴器）， 2η=0.98（圆锥滚子轴承），3η=0.96（圆锥齿轮传动），4η=0.97（圆柱齿轮传动），5η=0.96（卷筒）.所以总传动效率：∑η=21η42η3η4η5η=96.097.096.098.099.042⨯⨯⨯⨯ =0.8083. 计算电动机的输出功率：d P =∑ηwP =808.06.3kw ≈4.4547kw 4. 确定电动机转速：查表选择二级圆锥圆柱齿轮减速器传动比合理围∑'i =8~25（华南理工大学《机械设计课程设计》第二版朱文坚 黄平主编），工作机卷筒的转速w n =31514.35.1100060d v 100060w ⨯⨯⨯=⨯π=90.95r/min ，所以电动机转速围为min /r 75.2273~6.72795.9025~8n i n w d ）（）（’=⨯==∑。

圆锥圆柱齿轮二级减速器(CAD 装配图和零件图)一、设计题目：设计某胶带输送机的传动装置 二、传动简图：三、工作条件： 1、输送带鼓轮直径D=290 mm ； 2、 输送带工作拉力F= 21403、输送带运行速度V= 1.39 m/s ；4、使用年限h= 11 年， 工作班制 1 班；5、生产情况：（批量生产，单件生产）；6、连续单向运转，工作时有轻微振动，输送带运行速度的允许误差为±5%。

四、设计内容1、减速器手绘草图1张2、减速器装配图1张3、零件图2张4、设计说明书1份 五、工作计划、要求与进度安排本课程设计时间为2周（共10天），进度安排如下：V联轴器减速器鼓轮输送带F联轴器电动机目录第1章选择电动机和计算运动参数 (5)1.1 电动机的选择 (5)1.2 计算传动比： (6)1.3 计算各轴的转速： (6)1.4 计算各轴的输入功率： (6)1.5 各轴的输入转矩 (7)第2章齿轮设计 (7)2.1 高速锥齿轮传动的设计 (7)2.2 低速级斜齿轮传动的设计 (15)第3章设计轴的尺寸并校核。

(21)3.1 轴材料选择和最小直径估算 (21)3.2 轴的结构设计 (22)3.3 轴的校核 (27)高速轴 (27)中间轴 (29)低速轴 (31)第4章滚动轴承的选择及计算 (35)输入轴滚动轴承计算 (35)中间轴滚动轴承计算 (37)输出轴滚动轴承计算 (38)第5章键联接的选择及校核计算 (40)5.1 输入轴键计算 (40)5.2 中间轴键计算 (40)5.3 输出轴键计算 (40)第6章联轴器的选择及校核 (41)6.1 在轴的计算中已选定联轴器型号。

(41)6.2 联轴器的校核 (41)第7章润滑与密封 (41)第8章设计主要尺寸及数据 (42)第9章设计小结 (43)第10章参考文献： (44)机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器设计内容：（1）设计说明书（一份）（2）减速器装配图（1张）（3）减速器零件图（不低于3张系统简图：滚筒输送带联轴器减速器电动机联轴器原始数据：运输带拉力F=2900N，滚筒转速60r/min，滚筒直径D=340mm,使用年限10年工作条件：连续单向运转，载荷较平稳，两班制。

机械设计课程设计任务书设计题目：带式运输机圆锥—圆柱齿轮减速器 设计内容：（1）设计说明书（一份） （2）减速器装配图（1张） （3）减速器零件图（不低于3张系统简图：原始数据：运输带拉力 F=2100N ，运输带速度 s m 6.1=∨，滚筒直径 D=400mm工作条件：连续单向运转，载荷较平稳，两班制。

环境最高温度350C ；允许运输带速度误差为±5%，小批量生产。

设计步骤：一、 选择电动机和计算运动参数(一) 电动机的选择1. 计算带式运输机所需的功率：P w =1000FV =10006.12100⨯=3.36kw 各机械传动效率的参数选择：1η=0.99（弹性联轴器）， 2η=0.98（圆锥滚子轴承），3η=0.96（圆锥齿轮传动），4η=0.97（圆柱齿轮传动），5η=0.96（卷筒）.所以总传动效率：∑η=21η42η3η4η5η=96.097.096.098.099.042⨯⨯⨯⨯ =0.808 3. 计算电动机的输出功率：d P =∑ηwP =808.036.3kw ≈4.16kw 确定电动机转速：查表选择二级圆锥圆柱齿轮减速器传动比合理范围∑'i =8~25（华南理工大学出版社《机械设计课程设计》第二版朱文坚 黄平主编），工作机卷筒的转速w n =40014.36.1100060d v 100060⨯⨯⨯=⨯π=76.43 r/min，所以电动机转速范围为min /r 75.1910~44.61143.7625~8n i n w d ）（）（’=⨯==∑。

则电动机同步转速选择可选为 750r/min ，1000r/min ，1500r/min 。

考虑电动机和传动装置的尺寸、价格、及结构紧凑和 满足锥齿轮传动比关系（3i i 25.0i ≤=I ∑I 且），故首先选择750r/min ，电动机选择如表所示 表1(二) 计算传动比：1. 总传动比：420.943.76720n n i w m ≈==∑ 2. 传动比的分配：I I I ∑⨯=i i i ，∑I =i 25.0i =355.2420.925.0=⨯<3，成立355.2420.9i i i ==I ∑∏=4 (三) 计算各轴的转速：Ⅰ轴 r/m in 720n n m ==I Ⅱ轴 r/min 73.305355.2720i n n ===I I ∏ Ⅲ轴 r/min 43.76473.305i n n ===∏∏I I I (四) 计算各轴的输入功率：Ⅰ轴 kw 118.499.016.41d =⨯==I ηP PⅡ轴 kw 874.396.098.0118.432=⨯⨯==I ∏ηηP P Ⅲ轴 42ηη∏I I I =P P =3.874×0.98×0.97=3.683kw 卷筒轴 kw 573.399.098.0683.312=⨯⨯==I I I ηηP P 卷 (五) 各轴的输入转矩电动机轴的输出转矩mm 1052.572016.41055.9n 1055.946m d 6d •⨯=⨯⨯=⨯=N P T 故Ⅰ轴 =⨯==I 99.051778.51d ηT T 5.462mm 104•⨯NⅡ轴 mm 102103.110355.296.098.046260.5i 5432•⨯=⨯⨯⨯⨯==I I ∏N T T ηη Ⅲ轴 m m 10602.410497.098.021028.1i 5542•⨯=⨯⨯⨯⨯==∏∏I I I N T T ηη 卷筒轴 mm 10465.41099.098.0602.45512•⨯=⨯⨯⨯==∏N T T ηη卷二、 高速轴齿轮传动的设计(一) 选定高速级齿轮类型、精度等级、材料及齿数1. 按传动方案选用直齿圆锥齿轮传动2. 输送机为一般工作机械，速度不高，故选用8级精度。

设计计算及说明结果一、设计任务书1.1传动方案示意图图一、传动方案简图1.2原始数据传送带拉力F(N) 传送带速度V(m/s) 滚筒直径D（mm）2500 1.6 2801.3工作条件三班制，使用年限为10年，连续单向于运转，载荷平稳，小批量生产，运输链速度允许误差为链速度的%5。

1.4工作量1、传动系统方案的分析；2、电动机的选择与传动装置运动和动力参数的计算；3、传动零件的设计计算；4、轴的设计计算；5、轴承及其组合部件选择和轴承寿命校核；6、键联接和联轴器的选择及校核；7、减速器箱体，润滑及附件的设计；8、装配图和零件图的设计；9、设计小结；10、参考文献；二、传动系统方案的分析传动方案见图一，其拟定的依据是结构紧凑且宽度尺寸较小，传动效率高，适用在恶劣环境下长期工作，虽然所用的锥齿轮比较贵，但此方案是最合理的。

其减速器的传动比为8-15，用于输入轴于输出轴相交而传动比较大的传动。

三、电动机的选择与传动装置运动和动力参数的计算结果a（第八版）》表15-3，取0112A =，得设计计算及说明结果35.1996095.4112n P A d 33I I 0min ===mm 输入轴的最小直径为安装联轴器的直径12d ，为了使所选的轴直径12d 与联轴器的孔径相适应，故需同时选取联轴器型号。

联轴器的计算转矩2ca A T K T =，查《机械设计（第八版）》表14-1，由于转矩变化很小，故取 1.3A K =，则 2ca A T K T ==1.3X49.24=64012N.Mm查《机械设计课程设计》表14-4，选Lx3型弹性柱销联轴器其工称转矩为1250N.m ，而电动机轴的直径为38mm 所以联轴器的孔径不能太小。

取12d =30mm ，半联轴器长度L=82mm ，半联轴器与轴配合的毂孔长度为60mm 。

4、轴的结构设计（1）拟定轴上零件的装配方案（见图五）图五、输入轴轴上零件的装配（2）根据轴向定位的要求确定轴的各段直径和长度1） 为了满足半联轴器的轴向定位，12段轴右端需制出一轴肩，故取23段的直径mm 37d 23=。

机械设计课程设计2019-2019第2学期姓名：_______________班级：__________________指导老师：__________________成绩：__________________日期：2014年5月6日目录前言 (1)第一章、设计要求 (2)1.1、传动装置 (2)1.2、带式运输机原始数据 (2)1.3、工作条件 (2)1.4、应完成的工作 (3)第二章、设计方案 (3)2.1、电动机的选择 (3)2.2、传动系统的运动和动力参数计算 (4)2.3、传动零件的计算 (5)2.4、轴的计算 (12)2.5、键连接 (27)2.6、箱体的尺寸设计 (28)2.7、减速器附件的选择 (29)2.8、润滑与封闭 (30)第三章、设计小结 (30)第四章、参考资料目录 (30)前言1、设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。

课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的的理论与实际知识去分析和解决机械设计问题的能力。

（2）学习机械设计的一般方法，掌握机械设计的一般规律。

（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件的工作能力，确定尺寸及掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。

（4）学习进行机械设计基础技能的训练，例如：计算、绘图、查阅设计资料和手册、运用标准和规范等。

第 11 页由于输入轴的最小直径是安装联轴器处轴径。

为了使所选轴径1d 与联轴器孔径相适应，故需同时选择联轴器型号。

联轴器的计算转矩，查[3]表14-1mm N T K T A ca ⋅=⨯==68790458605.11查表，选择GB/T 5014-2019中的LX1型联轴器公称转矩(6)按弯扭合成应力校核轴的强度由上图可知，a截面为应力最大的位置，只需校核此处即可，根第 15 页○1轴承部件的结构设计该轴不长，固采用两端固定方式，按d处开始设计。

一、设计任务书一、设计题目：设计二级圆锥—圆柱齿轮减速器设计卷扬机传动装置中的两级圆锥-圆柱齿轮减速器。

该传送设备的传动系统由电动机—减速器—运输带组成。

轻微震动，单向运转，两班制，在室内常温下长期连续工作。

（图1）1—电动机；2联轴器；3—减速器；4—卷筒；5—传送带运输带拉力F(KN) 运输带速度V(m/s)卷筒径D（mm）使用年限（年）2.4 1.0 360 10三、设计内容和要求：1. 编写设计计算说明书一份，其内容通常包括下列几个方面：（1）传动系统方案的分析和拟定以及减速器类型的选择；（2）电动机的选择与传动装置运动和动力参数的计算；（3）传动零件的设计计算（如除了传动，蜗杆传动，带传动等）；（4）轴的设计计算；（5）轴承及其组合部件设计；（6）键联接和联轴器的选择及校核；（7）减速器箱体，润滑及附件的设计；（8）装配图和零件图的设计；（9）校核；（10）轴承寿命校核；（11）设计小结；2. 要求每个学生完成以下工作：（1）减速器装配图一张（0号或一号图纸）（2）零件工作图二张（输出轴及该轴上的大齿轮），图号自定，比例1︰1。

（3）设计计算说明书一份。

二、传动方案的拟定运动简图如下：（图2）由图可知，该设备原动机为电动机，传动装置为减速器，工作机为运输设备。

减速器为两级展开式圆锥—圆柱齿轮的二级传动，轴承初步选用圆锥滚子轴承。

联轴器2和8选用弹性柱销联轴器。

三、电动机的选择电动机的选择见表3-1四、传动比的计算及分配传动比的计算及分配见表4-1五、传动装置运动、动力参数的计算传动装置运动、动力参数的计算见表5-1六、传动件的设计计算一、高速级锥齿轮传动的设计计算锥齿轮传动的设计计算见表6-1二、低速级斜齿圆柱齿轮的设计计算斜齿圆柱齿轮的设计计算见表6-2七、齿轮上作用力的计算齿轮上作用力的计算为后续轴的设计和校核、键的选择和验算及轴承的选择和校核提供数据，其计算过程见表7-1八、减速器草图的设计一、合理布置图面该减速器的装配图一张A0或A1图纸上，本文选择A0图纸绘制装配图。

目录第1部分设计任务书 (3)1.1设计题目 (3)1.2设计步骤 (3)第2部分传动装置总体设计方案 (3)2.1传动方案 (3)2.2该方案的优缺点 (3)第3部分选择电动机 (4)3.1电动机类型的选择 (4)3.2确定传动装置的效率 (4)3.3选择电动机容量 (4)3.4确定传动装置的总传动比和分配传动比 (5)第4部分计算传动装置运动学和动力学参数 (6)4.1电动机输出参数 (6)4.2高速轴的参数 (6)4.3中间轴的参数 (6)4.4低速轴的参数 (7)4.5工作机的参数 (7)第5部分减速器高速级齿轮传动设计计算 (8)5.1选定齿轮类型、精度等级、材料及齿数 (8)5.2按齿根弯曲疲劳强度设计 (8)5.3确定传动尺寸 (10)5.4计算锥齿轮传动其它几何参数 (12)5.5齿轮参数和几何尺寸总结 (13)第6部分减速器低速级齿轮传动设计计算 (13)6.1选定齿轮类型、精度等级、材料及齿数 (13)6.2按齿面接触疲劳强度设计 (13)6.3确定传动尺寸 (16)6.4校核齿根弯曲疲劳强度 (17)6.5计算齿轮传动其它几何尺寸 (18)6.6齿轮参数和几何尺寸总结 (19)第7部分轴的设计 (19)7.1高速轴设计计算 (19)7.2中间轴设计计算 (24)7.3低速轴设计计算 (30)第8部分滚动轴承寿命校核 (36)8.1高速轴上的轴承校核 (36)8.2中间轴上的轴承校核 (38)8.3低速轴上的轴承校核 (39)第9部分键联接设计计算 (40)9.1高速轴与联轴器键连接校核 (40)9.2高速轴与小锥齿轮键连接校核 (40)9.3中间轴与大锥齿轮键连接校核 (41)9.4低速轴与低速级大齿轮键连接校核 (41)9.5低速轴与联轴器键连接校核 (41)第10部分联轴器的选择 (42)10.1高速轴上联轴器 (42)10.2低速轴上联轴器 (42)第11部分减速器的密封与润滑 (42)11.1减速器的密封 (42)11.2齿轮的润滑 (43)11.3轴承的润滑 (43)第12部分减速器附件 (43)12.1油面指示器 (43)12.2通气器 (43)12.3放油孔及放油螺塞 (44)12.4窥视孔和视孔盖 (44)12.5定位销 (44)12.6启盖螺钉 (45)12.7螺栓及螺钉 (45)第13部分减速器箱体主要结构尺寸 (45)第14部分设计小结 (46)第15部分参考文献 (46)第1部分设计任务书1.1设计题目二级圆锥-斜齿圆柱减速器，拉力F=2200N，速度v=1.1m/s，直径D=240mm，每天工作小时数：8小时，工作年限（寿命）：20年，每年工作天数：365天，配备有三相交流电源，电压380/220V。

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设备，把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的，普通的减速机也会有几对相同原理齿轮达到理想的减速效果，大小齿轮的齿数之比，就是传动比。

减速机是通过机械传动装置来降低电机（马达）转速，而变频器是通过改变交流电频率以达到电机（马达）速度调节的目的。

通过变频器降低电机转速时，可以达到节能的目的。

减速机是一种相对精密的机械，使用它的目的是降低转速，增加转矩。

它的种类繁多，型号各异，不同种类有不同的用途。

减速器的种类繁多，按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器；按照传动级数不同可分为单级和多级减速器；按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥－圆柱齿轮减速器；按照传动的布置形式又可分为展开式、分流式和同轴式减速器。

一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动实现减速运动的。

动力由电动机通过皮带轮传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。

..二、减速器的构造减速器主要由传动零件（齿轮或蜗杆等）、轴、轴承、箱体及其附件所组成。

现简要介绍一下减速器的构造。

1．齿轮、轴及轴承组合小齿轮与高速轴制成一体，即采用齿轮轴结构。

这种结构用于齿轮直径和轴的直径相差不大的场合。

大齿轮装配在低速轴上，利用平键作周向固定。

轴上零件利用轴肩、轴套和轴承盖作轴向固定。

由于齿轮啮合时有轴向分力，故两轴均采用一对圆锥滚子轴承支承，承受径向载荷和轴向载荷的复合作用。

轴承采用润滑油润滑，为防止齿轮啮合的热油直接进入轴承，在轴承与小齿轮之间，位于轴承座孔的箱体内壁处设有档油环。

为防止在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界灰尘、异物进入箱内，在轴承透盖中装有密封元件。

图中采用接触式唇形密封圈，适用于环境多尘的场合。

２．箱体箱体是减速器的重要组成部件。

题目：设计输送运输机的驱动装置一、课程设计的目的1、通过机械设计课程设计，综合运用机械设计课程和其它有关选修课程的理论和生产实际知识去分析和解决机械设计问题，并使所学知识得到进一步地巩固、深化和发展。

2、学习机械设计的一般方法。

通过设计培养正确的设计思想和分析问题、解决问题的能力。

3、进行机械设计基本技能的训练，如计算、绘图、查阅设计资料和手册，熟悉标准和规范。

二、已知条件（一）圆锥圆柱齿轮减速器（二）工作机转矩：400N.m，不计工作机效率损失。

螺旋轴转速:85r/min。

（三）动力来源：电压为380V的三相交流电源；电动机输出功率P=4.66kw。

（四）工作情况：三班制;每班工作8小时,五年,每年三十天,螺旋输送机效率为0.92。

（五）工作环境：室内。

三、工作要求1、画减速器装配图一张（A1图纸）；2、对传动系统进行结构分析、运动分析并确定电动机型号、工作能力分析；3、对传动系统进行精度分析，合理确定并标注配合与公差；4、设计说明书一份。

四、参考资料1、《机械设计》杨恩霞主编哈尔滨工程大学生出版社出版2、《机械设计课程设计指导书》宋宝玉主编高等教育出版社出版3、《机械设计课程设计》唐增宝何永然刘安俊主编华中科技大学出版社出版4、《画图几何及机械制图》（第五版）朱冬梅主编华中理工大学出版社出版目录一、减速器结构分析(一)传动系统的作用(二)传动方案的特点(三)电机和工作机的安装位置二、传动装置的总体设计（一）电动机的选择（二）传动比的设计（三）计算传动装置的运动和动力参数（四）初算轴的直径（五）联轴器的选择（六）齿轮的设计与校核（七）轴的结构设计与校核（八）轴承的校核三、装配图设计（一）装配图的作用（二）减速器装配图的绘制四、零件图设计（一）零件图的作用（二）零件图的内容及绘制五、设计小结一、 减速器结构分析分析传动系统的工作情况1、传动系统的作用：作用：介于机械中原动机与工作机之间，主要将原动机的运动和动力传给工作机，在此起减速作用，并协调二者的转速和转矩。

课程设计--二级圆锥-圆柱齿轮减速器机械设计基础课程设计计算说明书设计题目：二级圆锥-圆柱齿轮减速器设计者：学号：同组者：学院：专业班级：指导教师：二○一四年○六月二十一日目录一、设计任务书 (2)二、总体设计计算 (4)1. 电机型号选择2. 各级传动比分配3. 各轴的运动参数和动力参数计算（转速、功率、转矩）三、传动机构设计计算 (6)1. 直齿圆柱传动2. 圆锥齿轮传动四、轴系零件设计计算 (10)1. 输入轴的设计计算2. 中间轴的设计计算3. 输出轴的设计计算五、滚动轴承的选择与寿命校核计算 (20)六、键连接的强度校核计算 (23)七、润滑和密封方式的选择 (24)八、箱体的设计 (25)九、附件的结构设计和选择 (25)十、设计总结 (26)参考文献 (27)一、设计任务书1、二级圆锥-圆柱设计方案（1）已知条件：输送带牵引力F=3500N带速V=1.7m/s卷筒直径D=200mm（2）整体方案如下：图1-1 二级圆锥-圆柱齿轮减速器整体外观参考图图1-2 二级圆锥-圆柱齿轮减速器内部结构参考图图1-3 二级圆锥-圆柱设计运动方案简图二、总体设计计算1、电机型号选择（1）电动机类型选择：Y系列三相异步电动机（2）电动机功率计算：输出功率：P输出= F×V/1000=5.95KW按《机械设计基础课程设计》P7表2-4 取η联轴器=0.99 轴承的效率的确定：圆锥齿轮处选用圆锥滚P输出=5.95K Wη联轴器=0.991(10.5Φ-R（均按《机械设计基础》1(10.5Φ-R1/ Z1=2.62mm故取d78=50mm，L78=20mm8）轴段89应与高速级小圆锥齿轮配合取d89=45mm，按《机械设计基础》P99L=(1~1.2) d s其中，轴径d s= d89=45mm，故得，L=(45~54)mm 取L=56mm因为轴段89上应有套筒将轴承和齿轮隔开并定位，取套筒长l=20mm综上，L78=78mm(5)输入轴（Ⅰ轴）的强度校核1）轴承的径向支反力根据轴承支反力的作用点以及轴承和齿轮在轴上的安装位置，建立如下图所示的力学模型。
