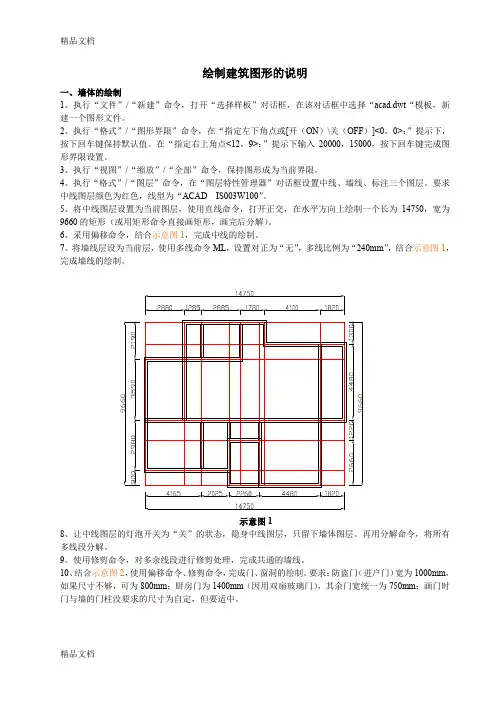

绘制建筑图形的说明一、墻体的绘制1、执行“文件”/“新建”命令，打开“选择样板”对话框，在该对话框中选择“acad.dwt“模板，新建一个图形文件。
2、执行“格式”/“图形界限”命令，在“指定左下角点或[开（ON）\关（OFF）]<0，0>：”提示下，按下回车键保持默认值。
在“指定右上角点<12，9>：”提示下输入20000，15000，按下回车键完成图形界限设置。
3、执行“视图”/“缩放”/“全部”命令，保持图形成为当前界限。
4、执行“格式”/“图层”命令，在“图层特性管理器”对话框设置中线、墙线、标注三个图层。
要求中线图层颜色为红色，线型为“ACAD IS003W100”。
5、将中线图层设置为当前图层，使用直线命令，打开正交，在水平方向上绘制一个长为14750，宽为9660的矩形（或用矩形命令直接画矩形，画完后分解）。
6、采用偏移命令，结合示意图1，完成中线的绘制。
7、将墙线层设为当前层，使用多线命令ML，设置对正为“无”，多线比例为“240mm”，结合示意图1，完成墙线的绘制。
示意图18、让中线图层的灯泡开关为“关”的状态，隐身中线图层，只留下墙体图层。
再用分解命令，将所有多线段分解。
9、使用修剪命令，对多余线段进行修剪处理，完成共通的墙线。
10、结合示意图2，使用偏移命令、修剪命令，完成门、窗洞的绘制。
要求：防盗门（进户门）宽为1000mm，如果尺寸不够，可为800mm；厨房门为1400mm（因用双扇玻璃门），其余门宽统一为750mm；画门时门与墙的门柱没要求的尺寸为自定，但要适中。
示意图211、结合示意图3使用直线命令，捕捉窗户墙线的各端点，绘制垂直线段，表示窗线，再使用偏移命令，依次偏移80mm，完成6个窗洞窗线的绘制。
12、使用矩形命令，捕捉厨房门洞端点，绘制两个700m m×50mm矩形框，表示厨房双扇推拉门；捕捉客厅阳台的门洞点绘制四个750mm×50mm矩形框，表示阳台推拉门。
