电气一次系统安装检修及设计试题库一、填空题：1、电力系统由发电厂中的电气局部、各类变电所及输电、配电线路和用电设备组成。
2、在三相系统的短路计算中，四个电气量U、S、I、X，在拔取基准值时应满足的关系： S＝和3、电弧发生的过程中主要的游离方式是碰接游离，决定和维持电弧开展的主要因素是热油离。
4、某高压断路器型号为SN10-10/600-350。
此中，SN暗示三相户内，600暗示额定电流为 600A ，350暗示其_ 额定开断电流为350KA。
5、少油式断路器小修每年至少〔 1 〕次。
6、无汇流母线的电气主接线底子形式有桥形、多角形和单元。
7、变压器的铁芯分为〔芯式〕和〔壳式〕两种。
8、断路器的总行程是指合闸位置静触头下端面与分闸位置〔动触头尖上端面〕间的距离。
9、值班人员因工作需要移开遮栏进行工作，要求的安然距离是 10kＶ时 m ，110kＶ时 m。
10、电压互感器一次绕组并接于一次回路中，二次侧不允许并联短路运行。
11、在变压器的图形符号中Ｙ暗示三相线星型联接12、消弧线圈的抵偿运行方式有三种：全抵偿、过抵偿和欠抵偿，一般采用过抵偿运行方式。
13、某高压断路器型号为SN10-10/600-350。
此中，S暗示，600暗示为 600 A。
14、高压断路器按灭弧介质划为油断路气、真空、压缩空气、SF 6 等类型。
15、电气设备选择的一般原那么是：按正常工作条件选择，按短路状态校验。
16、母线起堆积分配和传送的作用，因为电源支路将电能送至母线引出线从母线得到电能。
17、消弧线圈的抵偿运行方式有三种：、和，一般采用运行方式。
18、在三相系统的短路计算中，四个电气量U、S、I、X，在拔取基准值时应满足的关系：和19、电抗器的作用是：限制短路电流。
避雷器的作用是：过电庇护。
20、电压互感器一次绕组接于一次回路中，二次侧不允许运行。
21、无汇流母线的电气主接线底子形式有、和。
22、最常见的母线安插方式有程度和垂直。

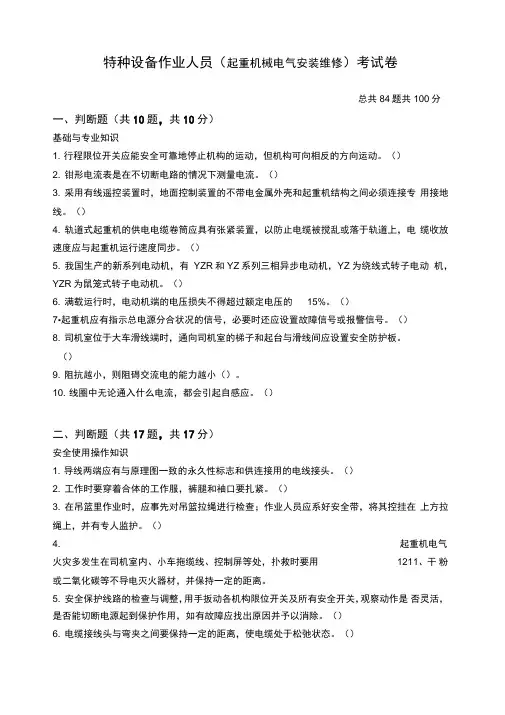

特种设备作业人员（起重机械电气安装维修）考试卷总共84题共100分一、判断题（共10题，共10分）基础与专业知识1. 行程限位开关应能安全可靠地停止机构的运动，但机构可向相反的方向运动。
（）2. 钳形电流表是在不切断电路的情况下测量电流。
（）3. 采用有线遥控装置时，地面控制装置的不带电金属外壳和起重机结构之间必须连接专用接地线。
（）4. 轨道式起重机的供电电缆卷筒应具有张紧装置，以防止电缆被搅乱或落于轨道上，电缆收放速度应与起重机运行速度同步。
（）5. 我国生产的新系列电动机，有YZR和YZ系列三相异步电动机，YZ为绕线式转子电动机，YZR为鼠笼式转子电动机。
（）6. 满载运行时，电动机端的电压损失不得超过额定电压的15%。
（）7•起重机应有指示总电源分合状况的信号，必要时还应设置故障信号或报警信号。
（）8. 司机室位于大车滑线端时，通向司机室的梯子和起台与滑线间应设置安全防护板。
（）9. 阻抗越小，则阻碍交流电的能力越小（）。
10. 线圈中无论通入什么电流，都会引起自感应。
（）二、判断题（共17题，共17分）安全使用操作知识1. 导线两端应有与原理图一致的永久性标志和供连接用的电线接头。
（）2. 工作时要穿着合体的工作服，裤腿和袖口要扎紧。
（）3. 在吊篮里作业时，应事先对吊篮拉绳进行检查；作业人员应系好安全带，将其控挂在上方拉绳上，并有专人监护。
（）4. 起重机电气火灾多发生在司机室内、小车拖缆线、控制屏等处，扑救时要用1211、干粉或二氧化碳等不导电灭火器材，并保持一定的距离。
5. 安全保护线路的检查与调整，用手扳动各机构限位开关及所有安全开关，观察动作是否灵活，是否能切断电源起到保护作用，如有故障应找出原因并予以消除。
（）6. 电缆接线头与弯夹之间要保持一定的距离，使电缆处于松弛状态。
（）7. 由交流电网整流供电的起重电磁铁，其外壳与起重机之间必须有可靠的电气联接。
（）8. 起重机的不同机构的导线，穿管时应分开。
电气检修及安装考试试题附答案一、选择题（每题2分，共20分）1. 以下哪一项不是电工工具的基本要求？A. 绝缘性能好B. 耐磨损C. 抗干扰能力D. 抗冲击能力答案：C2. 以下哪种螺丝刀头不能用于拧紧电线接头？A. 十字螺丝刀B. 内六角螺丝刀C. 尖嘴钳D. 斜口钳答案：C3. 低压断路器在电路中的作用是？A. 控制电路的开关B. 保护电路C. 分配电能D. 测量电路参数答案：B4. 以下哪种情况会导致电气火灾？A. 电线老化B. 过载使用电器C. 电气设备绝缘性能好D. 定期检查电气设备答案：A、B5. 以下哪种电气元件用于控制电路？A. 电阻B. 电容C. 电感D. 接触器答案：D二、判断题（每题2分，共20分）1. 电线的截面积越大，其承载电流的能力越强。
（正确）2. 同一电路中，三相电流相等。
（错误）3. 绝缘电阻表用于测量电气设备的绝缘电阻。
（正确）4. 断路器在电路中只能起到控制电路的作用。
（错误）5. 电气设备安装时，应先安装动力设备，后安装控制设备。
（错误）三、简答题（每题10分，共30分）1. 简述电气设备安装的一般程序。
答案：电气设备安装的一般程序为：施工准备、设备检查、设备安装、线路敷设、设备调试、验收。
2. 简述电气设备检修的基本步骤。
答案：电气设备检修的基本步骤为：断电、检查、故障排除、维修、试运行、恢复送电。
3. 简述电线接头的制作工艺。
答案：电线接头的制作工艺为：剥皮、绝缘处理、压接、绝缘胶带包扎、固定。
四、案例分析题（每题20分，共40分）1. 案例一：某工厂一车间内，一台电动机在运行过程中突然发生故障，导致车间内部分设备停运。
作为电气检修工，你应该如何进行处理？答案：首先，切断故障设备的电源，确保安全。
然后，对故障设备进行检修，排除故障。
最后，对设备进行试运行，确保正常。
2. 案例二：某居民小区，一栋楼房内的照明电路出现故障，导致部分居民家中照明灯不亮。
作为电气检修工，你应该如何进行处理？答案：首先，检查照明电路的电源是否正常。
简单电气设备安装与检修课程考核试卷一班级姓名学号得分一、填空题（每空1分，共35分）1．任何磁体都具有两个磁极，分别是______ 极和______极。
磁极间相互作用的规律是：同性________，异性_________。
2．电流周围存在______，它一般分______ 磁场和______ 磁场，此磁场方向可以用______ 定则来判断。
3．当导体在磁场中作__________运动，或线圈中的磁通___________时，就会在导体或线圈中产生感应电动势，把这种现象称为_______。
4．楞次定律指出：由_____________产生的磁场总是__________原磁场的变化。
5．所谓电容启动或电阻启动单相异步电动机，就是指在电动机启动绕组上串联一适当的或后，经离心开关与工作绕组联，再接到单相交流电源上，电动机启动待转速达到额定值的左右，借助离心开关将启动绕组回路切断。
6．普通波轮式洗衣机的洗涤和脱水用电动机，是由定时转换开关将电动机的和互换，实现正、反交替运转的。
7．罩极环松动，与定子铁心贴合不紧，是造成罩极式电动机的原因之一。
8．直流电动机的主磁极的作用是产生，它由和两大部分组成。
9．电枢绕组的作用是产生和，是直流电机进行能量变换的关键部件。
10.在直流电动机中产生的电枢电动势Ea与外加电源电压及电流方向，称为，用来与外加电压相平衡。
11．制造好的直流电机其电磁转矩与及成正比。
12. 直流电机主要由和两大基本结构部件组成。
13．变频器输入控制端子分为端子和端子。
14．变频器是通过的通断作用将工频交流电流变换成的一种电能控制装置。
二、判断题（每题1分，共15分）1.磁场的方向总由N极指向S极。
（）2.左手定律既可以判断通电导体的受力方向，又可以判断直导体的感应电流方向。
（）3.铝属于铁磁物质。
（）4. 单相交流异步电动机电抗器调速后，电动机转速既能高于额定转速又能低于额定转速。
（）5．家用吊扇用单相交流异步电动机，其定子和转子的布置位置采用内转子结构。
电气检修及安装考试试题（附答案）目录单选题（35题）填空题（33题）判断题（38题）简答题（35题）一、选择题（共35题，每题1分，共35分）1、变电所内铜金属性设备接头在过热后，其颜色会变得呈（ C ）。
A. 黑色B. 紫色C. 浅红色2、变压器、油断路器的油位指示器上部孔洞为（ A ）。
A. 进出气孔B. 进油孔C. 进出油孔3、检查ZN型10KV真空断路器真空泡真空度的最简便方法是对灭弧室进行（C ）试验。
A. 40KV工频耐压B. 40KV直流耐压C. 42KV工频耐压4．断路器合闸回路熔断器的熔丝熔断电流应为合闸电流的（B ）。
A. 10 ～ 20%B. 25～ 30%C. 30～ 50%5．摇测二次回路的绝缘电阻值，使用的兆欧表为（ C ）。
A. 200～ 300VB. 2000VC. 500～ 1000V6．运行中直流回路的绝缘标准为（ B ）。
A. 0.5 ＭΩB.不低于1 ＭΩC. 0.8 ＭΩ7．在6～10KV中性点不接地系统中，发生单相接地时，非故障相的对地电压（ C ）。
A.不会升高B.同时降低成本C.升高倍8．高压断路器的额定开断电流，是指。
A. 断路器开断的最大短路电流B. 断路器开断正常运行的最大负荷电流C.断路器在规定条件下，能开断的最大短路电流有效值9.变压器温度计指示的变压器顶层油温，一般不得超过（C）。
A．75℃ B.80℃ C.95℃10．变压器油的颜色应是（B）。
A.暗红色B.透明微黄C.棕色11.当电感电流小于接地电容电流时，电网以（A）方式运行。
A.欠补偿B.过补偿C.全补偿12. 在变压器中性点装设消弧线圈的目的是（C）。
A.提高电网电压水平；B.限制变压器故障电流；C.补偿网络接地时的电容电流13. 蓄电池正常运行时，应处在（B）状态。
A.充电B.浮充C.放电14. 蓄电池定期充放电一般是1年（A）。
A.1次B.2次C.3次15. 电力系统的负荷是指电力系统中所有用电设备消耗的功率，电力系统的负荷应是（B）。
《电气设备安装与运行维护》试题库7套一、单项选择题（每小题2分，共30分）1、根据对电气主接线的基本要求，设计电气主接线时首先要考虑（）A、采用有母线的接线形式B、采用无母线的接线形式C、尽量降低投资、少占耕地D、保证必要的可靠性和电能质量要求2、电压互感器的一次额定电压应等于（）A、100或100/3伏B、1003或×1003伏C、所在电网的额定电压D、100或2×100伏3、输电线路送电的正确操作顺序为（）。
A、先合母线隔离开关，再合断路器，最后合线路隔离开关B、先合断路器，再合母线隔离开关，最后合线路隔离开关C、先合母线隔离开关，再合线路隔离开关，最后合断路器D、先合线路隔离开关，再合母线隔离开关，最后合断路器4、线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为（）使用。
A、防雷接地B、保护接地C、工作接地D、三相短路接地线5、在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?（）A、出线不多且发展规模不明确B、出线不多但发展规模明确C、出线多但发展规模不明确D、出线多且发展规模明确6、三相导体短路的最大电动力不受（）影响。
A、跨距B、长期允许电流C、相间距离D、三相短路时的冲击电流7、装设分段电抗器的作用是（）。
A、限制母线回路中的短路电流B、改善母线的电压质量C、吸收多余的无功功率D、改进用户的功率因数8、在交流电路中，弧电流过零值之后，电弧熄灭的条件是（）A、弧隙恢复电压<弧隙击穿电压B、弧隙恢复电压=弧隙击穿电压C、弧隙恢复电压>弧隙击穿电压D、减少碰撞游离和热游离9、硬铝母线的短路时发热允许温度是（）℃A、70B、98C、200D、30010、为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）。
A、50%B、60%C、70%D、80%11、由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用（）A、双母线接线B、桥形接线C、双母线带旁路母线接线D、单母线或单母线分段接线12、安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?（）。

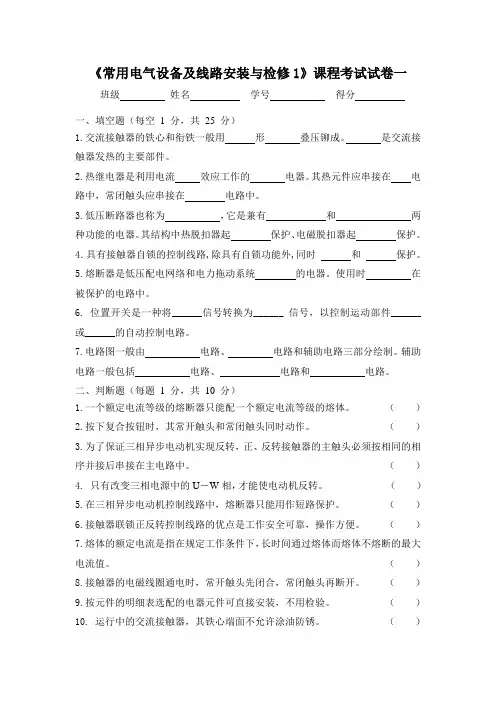

《常用电气设备及线路安装与检修1》课程考试试卷一班级姓名学号得分一、填空题（每空 1 分，共25 分）1.交流接触器的铁心和衔铁一般用形叠压铆成。
是交流接触器发热的主要部件。
2.热继电器是利用电流效应工作的电器。
其热元件应串接在电路中，常闭触头应串接在电路中。
3.低压断路器也称为，它是兼有和两种功能的电器。
其结构中热脱扣器起保护、电磁脱扣器起保护。
4．具有接触器自锁的控制线路,除具有自锁功能外,同时和保护。
5.熔断器是低压配电网络和电力拖动系统的电器。
使用时在被保护的电路中。
6. 位置开关是一种将______信号转换为______ 信号，以控制运动部件______或______的自动控制电路。
7.电路图一般由电路、电路和辅助电路三部分绘制。
辅助电路一般包括电路、电路和电路。
二、判断题（每题 1 分，共10 分）1.一个额定电流等级的熔断器只能配一个额定电流等级的熔体。
（）2.按下复合按钮时，其常开触头和常闭触头同时动作。
（）3.为了保证三相异步电动机实现反转，正、反转接触器的主触头必须按相同的相序并接后串接在主电路中。
（）4. 只有改变三相电源中的U－W相，才能使电动机反转。
（）5.在三相异步电动机控制线路中，熔断器只能用作短路保护。
（）6.接触器联锁正反转控制线路的优点是工作安全可靠，操作方便。
（）7.熔体的额定电流是指在规定工作条件下，长时间通过熔体而熔体不熔断的最大电流值。
（）8.接触器的电磁线圈通电时，常开触头先闭合，常闭触头再断开。
（）9.按元件的明细表选配的电器元件可直接安装，不用检验。
（）10. 运行中的交流接触器，其铁心端面不允许涂油防锈。
（）三、选择题（每题 2 分，共 20 分）1.主电路的编号在电源开关的出线端按相序依次为（）A．U、V、W B. L1、L2、L3 C. U11、V11、W112.熔断器的最小熔化电流必须（）额定电流。
A．等于 B.小于 C.大于3. 在控制线路中互锁作用应采用( )A．串联对方接触器的常开触头 B. 串联自己的常闭触头C. 串联对方接触器的常闭触头4.热继电器在机床控制线路中，主要作为（）保护。

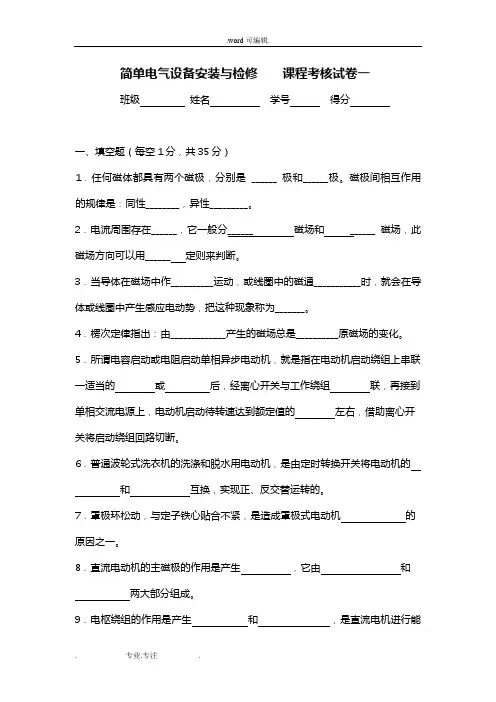

简单电气设备安装与检修课程考核试卷一
班级姓名学号得分
一、填空题（每空1分，共35分）
1．任何磁体都具有两个磁极，分别是 ______ 极和______极。
磁极间相互作用的规律是：同性________，异性_________。
2．电流周围存在______，它一般分______ 磁场和 ______ 磁场，此磁场方向可以用______ 定则来判断。
3．当导体在磁场中作__________运动，或线圈中的磁通___________时，就会在导体或线圈中产生感应电动势，把这种现象称为_______。
4．楞次定律指出：由_____________产生的磁场总是__________原磁场的变化。
5．所谓电容启动或电阻启动单相异步电动机，就是指在电动机启动绕组上串联一适当的或后，经离心开关与工作绕组联，再接到单相交流电源上，电动机启动待转速达到额定值的左右，借助离心开关将启动绕组回路切断。
6．普通波轮式洗衣机的洗涤和脱水用电动机，是由定时转换开关将电动机的和互换，实现正、反交替运转的。
7．罩极环松动，与定子铁心贴合不紧，是造成罩极式电动机的原因之一。
8．直流电动机的主磁极的作用是产生，它由和两大部分组成。
9．电枢绕组的作用是产生和，是直流电机进行能量变换的关键部件。
10.在直流电动机中产生的电枢电动势Ea与外加电源电压及电流方向，称为，用来与外加电压相平衡。
11．制造好的直流电机其电磁转矩与及成正比。
12.直流电机主要由和两大基本结构部件组成。
13．变频器输入控制端子分为端子和端子。
14．变频器是通过的通断作用将工频交流电流变换成的一
种电能控制装置。
二、判断题（每题1分，共15分）
1.磁场的方向总由N极指向S极。
（）
2.左手定律既可以判断通电导体的受力方向，又可以判断直导体的感应电流方向。
（）
3.铝属于铁磁物质。
（）
4. 单相交流异步电动机电抗器调速后，电动机转速既能高于额定转速又能低于额定转速。
（）5．家用吊扇用单相交流异步电动机，其定子和转子的布置位置采用内转子结构。
（）6．单相交流异步电动机通电后，熔丝很快熔断，则可能是定子绕组有匝间短路或对地短路。
（）7. 直流电动机的电磁转矩是驱动转矩,因此,稳态运行时,大的电磁转矩对应的
转速就高。
（）8. 直流电动机是接入直流电源,所以电枢绕组元件内的电动势和电流都是直流。
（）9. 他励直流电动机改变电枢电压调速属于恒转矩调速方式,转速只能由额定转
速往下调。
（）
10. 变频器不可水平安装。
（）
11. 三菱变频器FR-D740的接线端子“+、P1”是接直流制动电阻。
（）
12. 若电机功率较大（大于7.5KW）或为了改善制动性能，需在端子“+”和“PR”之间外接制动单元。
（）
13．XMTA-5000型电子温控器的“AT”指示灯是在自整定工作时亮。
（）14．XMTA-5000型电子温控器的“ALM1”指示灯是在第一路报警时亮。
（）15．XMTA-5000型电子温控器的14、15、16端子接热电偶。
（）
三、选择题（每题2分，共20分）
1．磁力线上任一点的（）方向，就是该点的磁场方向。
A．指向N极 B．指向S极 C．切线 D．直线
2．自感电流的方向总是与其线圈中的电流（）。
A. 方向相反
B. 方向相同
C. 变化趋势相反
3．家用台扇最常用的调速方法是（）
A．抽头调速 B．电抗器调速 C.晶闸管调速 D.自耦变压器调速
4. 电容如果串入单相异步电动机工作绕组中会发生现象是( ) A．电动机反转 B.电动机立即烧掉
C. 电动机正常运行
D.电动机转向不变，但转速增大
5.直流电机的主磁场是指（）。
A. 主磁极产生的磁场
B. 电枢电流产生的磁场
C. 换向极产生的磁场6．直流发电机电枢上产生的电动势是（）电动势。
A. 直流
B. 交变
C. 脉冲
D. 非正弦交变
7．变频器种类很多，其中按滤波方式可分为电压型和（）型。
A．电流B．电阻C．电感D．电容
8．变频器主电路由整流、滤波电路以及（）和制动单元组成。
A．稳压电路B．逆变电路C．控制电路D．放大电路
9．在热电偶测温回路中经常使用补偿导线的最主要的目的是（）。
A．补偿热电偶冷端热电势的损失 B．起冷端温度补偿作用C．将热电偶冷端延长到远离高温区的地方D．提高灵敏度
10．工业控制中用于高精度的温度检测的热电阻采用的接线方式是（）。
A．二线制B．三线制C．四线制
四、问答题(每题4分，共20分)
1.变压器能否变直流？为什么？
2. 气隙磁场为脉动磁场的单相异步电动机有无启动转矩产生？为什么？
3. 直流电动机有哪些优点？
4.三相异步电动机变频调速系统有何优缺点？
5．什么是金属导体的热电效应?试说明热电偶的测温原理。
五、计算题（每题5分，共10分)
1.已知某单相变压器的一次绕组电压为3000V，二次绕组电压为220V，负载是
一台220V、25KW的电阻炉，试求一、二次绕组的电流各为多少？
2. 一台直流他励电动机，其额定数据为：PN=100KW，IN=511A，UN＝220V，nN ＝1500r/min，电枢电路总电阻Ra=0.04Ω，电动机拖动额定恒转矩负载运行，现用电枢串电阻的方法将转速调至600r/min，应在电枢电路内串多大电阻。
《简单电气设备安装与检修》课程考核试卷一答案
一、填空题（每空1分，共35分）
1．N，S，相吸，排斥
2．磁场，通电直导线，通电螺线管
3．切割磁力线，发生变化，电磁感应
4．感生电流，阻碍
5．电阻、电容、并、80%
6．工作绕组、启动绕组
7．运转正常，但总有很大的“嗡嗡”声
8．主磁场、主磁极铁芯、套在铁芯上的励磁绕组
9. 电磁转矩、感应电动势
10．相反、反电势
11.气隙磁通、电枢电流。
12.定子、转子
13.数字控制，模拟控制
14. 电力电子器件，电压频率均可调
二、判断题（每题1分，共15分）
1．×2.× 3.× 4. ×5．×6．√7. ×8.×9. √
10. √11. ×12. ×13. √14. √15. ×
三、选择题（每题2分，共20分）
1．C 2．C3．A 4. D5．A 6. A 7. A 8. B 9. B 10. C
四、问答题(每题4分，共20分)
1．答：不能。
如果变压器接上直流电，则在原绕组中流的是直流电，直流电产生的是恒定的磁场，恒定的磁场不会产生感应电动势，于是便不能把原边的电能传递到副边，所以变压器不能变直流。
2.答：无启动转矩产生。
因为脉动磁场是没有启动力矩的。
将脉动磁场分解为两个以相同转速、旋转方向互为相反的旋转磁场，这两个旋转磁场在转子中产生两个大小相等、方向相反的电磁转矩，T +和 T - ，当n=0时， T + =T -，合成转矩T=0。
即单相交流异步电动机的启动转矩为零，不能自行启动。
3.答：在现代工业中，直流电机占有重要的地位，直流电机具有可逆性，它可以做发电机用，也可以做电动机用。
它具有良好的起动性能，能在宽广的范围内平滑、经济地调速，适合调速性能和起动性能要求非常高的场合，这是交流异步电动机无可比拟的，因此直流电动机的应用还是相当广泛。
4. 答：三相异步电动机变频调速系统具有优良的调速性能，能充分发挥三相笼型异步电动机的优势，实现平滑的无级调速，调速范围宽，效率高，但变频系统较复杂，成本较高。
5．答：热电效应就是两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，回路中就会产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。
热电偶测温就是利用这种热电效应进行的，将热电偶的热端插入被测物，冷端接进仪表，就能测量温度。
五、计算题（每题5分，共10分）
1．解：二次绕组的电流：I2= P2/ U2=25000÷220=114A
I1/ I2= U2/ U1
一次绕组的电流：I1= I2 U2/U1=113.6×220÷3000=8.36A
2. 解： Ea = CeΦnN = UN - IN Ra = 220-511×0.04 ≈ 200 V
CeΦ = Ea
nN
=
200
1500
=
2
15
串电阻后：Ea＇= CeΦn＇ =
2
15
×600 = 80 V
Ea＇= UN - IN（Ra+R）
R = UN- Ea＇
IN
- Ra =
220- 80
511
-0.04 = 0.23Ω
答：应在电枢电路串0.23Ω的电阻。
