富兰德GB/T 261-2008全自动闭口闪点测定仪
适用范围
全自动闭口闪点测定仪是根据GB/T261-2008标准《石油产品闪点测定法（闭口杯法）》规定设计制造的。
液晶屏幕全中文人机对话界面、菜单导向式输入、技术先进、科技含量高是理想的进口产品的替代产品。
功能特点
1、全自动闭口闪点测定仪符合GB/T 261-2008标准，针对不同类型样品具有A、B两种实验步骤可供选择；
2、全自动闭口闪点测定仪创新引进美国进口XECOM数据处理芯片，对数据进行快速精确的处理；
3、全自动闭口闪点测定仪创新采用炉体自动倾斜系统，实验后炉体降温速度更快，极大的缩短多次实验之间的时间间隔；
4、全自动闭口闪点测定仪仪器具有自我诊断功能，仪器故障自动提示功能；
5、全自动闭口闪点测定仪仪器具有自我超温保护功能，超温范围可随意设置；
6、全自动闭口闪点测定仪彩色液晶显示，实时模拟跟踪显示升温与试验时间的函数曲线，操作界面实时提示功能；
技术参数
1、工作电源：AC 220V±10%，50Hz
2、量程：室温～300℃；
3、重复性：≤2℃
4、再现性：≤4℃分辨性：0.1℃
5、精度：0.5℃
6、升温速度：符合GB/T261-2008标准
7、点火方式：电子引火、气体火焰
8、适应环境温度：10-40℃
9、适应环境湿度：<85%
10、整机功耗：不大于300W。
闭口闪点测试现场作业指导及应用一、概述1.适用范围本方法综合阐述了运行矿物绝缘油闭口闪点的现场测试方法。
2.引用标准GB/T 261-2008 闪点的测定宾斯基-马丁闭口杯法GB/T 4756 石油液体手工取样法GB/T 7595-2008 运行中变压器油质量标准二、相关知识点1.闭口闪点在规定试验条件下，试验火焰引起试样蒸汽着火，并使火焰蔓延至液体表面的最低温度，修正到101.3kPa大气压下。
2.方法概要在规定的条件下，将油品加热，随油温的升高，油蒸气在空气中（油液面上）的浓度也随之增加,当升到某一温度时，油蒸气和空气组成的混合物中，油蒸气含量达到可燃浓度，如将火焰靠近这种混合物，它就会闪火，把产生这种现象的最低温度称为石油产品的闪点。
闭口闪点仪器一般采用自动升降杯盖、自动升温、自动点火、自动捕捉闪点的全自动模式，点火方式有电点火和气点火两种形式可以选择，闪点的捕捉方式有火焰导电感应式和压力感应等检测方式，温度的测量一般都使用铂电阻。
3.测试意义运行矿物绝缘油是在变压器等密闭容器内使用。
在使用过程中常由于设备内部发生电流短路、电弧等作用或其他作用引起设备局部过热，而产生高温，是油品可能形成轻质分解物。
这些轻质成分在密闭容器内蒸发，一旦遇空气混合后，有着火或爆炸的危险。
如用开口杯测定时，可能发现不了这种易于挥发的轻质成分的存在，所以闭口闪点可鉴定运行矿物绝缘油发生火灾的危险性：闪点越低，油品越易燃烧，火灾危险性越大，所以运行矿物绝缘油的闪点值是一个日常监督的重要指标。
日常工作中，需按闪点值的高低可确定其运送、储存和使用的各种防火安全措施。
4.影响运行矿物绝缘油闪点的主要因素三、试验前准备1.人员要求需要1—2名操作人员。
2.气象条件环境温度：5℃-30℃环境湿度：≤75%3.设备（仪器）、备品、备件、工器具及耗材（可根据具体仪器进行填写）√序号名称规格/编号单位数量备注一试验设备（仪器）1 闭口闪点全自动测定仪ZHB202 台 1二工器具（试验条件）1 气压计个 12 通风柜个 1三试验耗材1 变压器油25号或45号ml 2002 无铅汽油ml 5003 丙酮（或石油醚）瓶 1四、试验程序及过程控制（一）操作步骤1.采集油样采集油样按照GB/T 7597的规定进行。
S Y D-261闭口闪点试验器使用说明书上海昌吉地质仪器有限公司目录一、用途及适用范围 (2)二、主要技术规格及参数 (2)三、主要结构及电气原理图 (3)四、仪器的使用 (4)五、注意事项 (5)六、仪器成套及技术文件 (6)七、常见故障及排除方法 (6)本仪器为高温、精密试验仪器，使用前请详阅使用说明书，谨慎操作，注意安全！一、用途及适用范围本仪器是按照中华人民共和国国家标准GB/T 261-2008《闪点的测定宾斯基-马丁闭口杯法》所规定的要求设计制造的，适用于按GB/T 261-2008标准所规定的方法，测定闪点高于40℃的石油产品试样的闭口杯法闪点。
二、主要技术规格及参数1、工作电源：AC 220V±10%，50Hz。
2、加热装置：⑴炉体为碳化硅材料，功率为600W电热丝。
⑵加热功率从0～600W可调。
3、试样升温速率：1～12℃/分，手动控制。
4、电动搅拌装置：⑴搅拌电机：45TYZ型恒速马达。
⑵传动方式：软轴联结。
⑶搅拌叶片规格：8×40（毫米）。
5、搅拌速度：符合GB/T 261-2008标准要求。
⑴90～120转/分，适用于试验步骤A。
⑵250±10转/分，适用于试验步骤B。
6、标准油杯：符合GB/T 261-2008标准要求。
⑴内径：50.7～50.8毫米。
⑵深度：55.7～56.0毫米。
⑶试油容量刻线深度：33.9～34.3毫米。
⑷试油容量：约70毫升。
7、引火装置：⑴引火源：煤气（或其它民用可燃气，下同）。
⑵引火器孔径：0.8毫米。
7、温度计：棒式水银温度计，符合GB/T 261-2008标准要求。
⑴温度范围-5～110℃，分度0.5℃。
⑵温度范围20～150℃，分度1.0℃。
⑶温度范围90～370℃，分度2℃。
8、环境温度：≤35℃。
9、相对湿度：≤85％。
10、整机功耗：不大于650W。
三、主要结构及电气原理图（一）主要结构本仪器主要结构见图1所示。

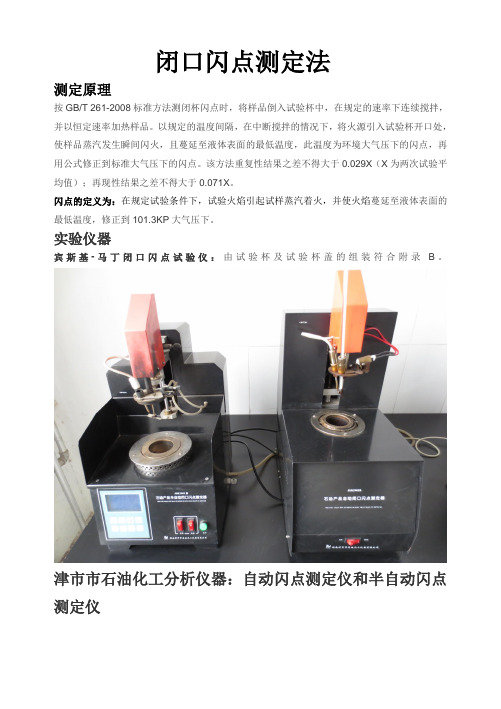

闭口闪点测定法测定原理按GB/T 261-2008标准方法测闭杯闪点时，将样品倒入试验杯中，在规定的速率下连续搅拌，并以恒定速率加热样品。
以规定的温度间隔，在中断搅拌的情况下，将火源引入试验杯开口处，使样品蒸汽发生瞬间闪火，且蔓延至液体表面的最低温度，此温度为环境大气压下的闪点，再用公式修正到标准大气压下的闪点。
该方法重复性结果之差不得大于0.029X（X为两次试验平均值）；再现性结果之差不得大于0.071X。
闪点的定义为：在规定试验条件下，试验火焰引起试样蒸汽着火，并使火焰蔓延至液体表面的最低温度，修正到101.3KP大气压下。
实验仪器宾斯基-马丁闭口闪点试验仪：由试验杯及试验杯盖的组装符合附录B。
津市市石油化工分析仪器：自动闪点测定仪和半自动闪点测定仪试样杯盖，上有带点火丝的点火装置自动闪点仪全貌温度计：包括低、中和高三个温度范围的温度计，符合附录C的要求。
应根据样品的预期闪点选用温度计。
气压计：精度0.1KP，不能使用气象台或飞机场所用的已预校准至海平面读数的气压计。
加热浴或烘箱：用于加热样品，要求能将温度控制在±5O C之内。
可通风且能防止加热样品时产生的可燃蒸汽闪火，推荐使用防爆烘箱。
仪器准备仪器放置：仪器安装在无空气流的房间内，并放置在平稳的台面上。
若不能避免空气流，最好用防护屏挡在仪器周围。
若样品产生有毒蒸汽，应将仪器放置在能单独控制空气流的通风橱中，通过调节使蒸汽可以被抽走，但空气流不能影响试验杯上方的蒸汽。
试验杯的清洗：先用清洗溶剂冲洗试验杯、试验杯盖及其他附件，以除去上次试验留下的所有胶质或残渣痕迹，再用清洁的空气吹干试验杯，确保除去所用溶剂。
石油产品样品处理分样：在低于预期闪点至少28O C下进行分样。
如果等分样品是在试验前贮存的，应确保样品充满至容器容积的50%以上。
含未溶解水的样品：在样品混匀应将水分离出来。
但某些残渣燃料油和润滑剂中的游离水可能会分离不出来。
自动闭口闪点的影响因素考察石油产品闭口闪点是石油产品的一项重要指标，文章对影响自动闭口闪点的影响因素进行了考察，发现影响自动闭口闪点结果超出重复性的因素有温度传感器温度、点火线圈的高度、搅拌速度、点火次数。
实验还发现闪点与馏程的馏出温度具有较好的一致性。
标签：影响因素；点火高度；搅拌速度；点火次数1 概述闪点是在规定试验条件下，试验火焰引起试样蒸气着火，并使火焰蔓延至液体表面的最低温度，修正到101.3kPa大气压下[1]。
石油产品闭口闪点是石油产品的一项重要指标，它的检测意义重大，关系到石油产品的使用、存储、运输安全[2]。
从闪点可判断油品组成的轻重，鉴定油品发生火灾的危险性[3]。
闪点是表示石油产品蒸发倾向的项目。
在油品使用过程和制定加工方案中，闪点也有重要意义。
2 出现的问题SHD-3B型号自动闭口闪点测定仪两台，编号分别为143028和143030，测定同一油样的结果差值达到了4-5℃，超出了重复性要求，因此对可能影响闪点的各种因素进行考察。
3 实验及影响因素考察3.1 温度传感器的考察自动闭口闪点的温度是由温度传感器检测的，采用经过校准的水银温度计对其进行测定考察，实验数据见表1。
表1 温度传感器数据考察表从表1可以看出：（1）143030温度传感器比标准的水银温度计偏低，差值小于重复性要求。
（2）143028比水银温度计偏高，除50℃点外，其余差值小于重复性要求。
（3）两台仪器温度传感器有偏差，50℃点最大偏差2.3℃，不是造成自动闭口闪点相差5-6℃的主要原因。
处理：将温度修正值输入到自动闭口闪点测定仪的温度修正表中，消除温度传感器对闪点结果的影响。
3.2 闪点检测热耦元件的考察热耦是判断闪火的元件，使用油样分析闭口闪点，然后将143030闭口闪点的热耦更换至143028上，再次测定同一油样的闭口闪点。
测定结果见表2。
表2 热耦的考察实验数据表从表2可以看出：更换热耦并不能使自动闭口闪点仪闪点超差，热耦元件不是造成自动闭口闪点偏高的原因。
闪点的测定方法用规定的开口闪点测定器所测得的结果叫做开口闪点，以℃表示。
常用于测定润滑油。
按GB/T 267-88标准方法测开杯闪点时，把试样装入内坩埚到规定的刻度线。
首先迅速升高试样温度，然后缓慢升温，当接近闪点时，恒速升温，在规定的温度间隔，用一个小的点火器火焰按规定速度通过试样表面，以点火器的火焰使试样表面上的蒸汽发生闪火的zui低温度，作为开杯闪点。
继续进行试验，直到用点火器火焰使试样发生点燃并至少燃烧5s时的zui低温度，作为开杯法燃点。
为了测准闪点，须严格控制操作条件，尤其是升温速度。
该方法重复性（同一操作者用同一台仪器重复试验）结果之差不得大于8℃；再现性（两个实验室对同一个样品进行检测）结果之差不得大于16℃。
闭杯法的精细度则高一些，其重复性结果之差不得大于2℃/5.5℃（闪点﹥104℃）；再现性结果之差不得大于3.5℃/8.5℃（闪点﹥104℃）。
闭口闪点用规定的闭口闪点测定器所测得的结果叫做闭口闪点，以℃表示。
常用以测定煤油、柴油、变压器油等。
按GB/T 261-2008标准方法测闭杯闪点时，将样品倒入试验杯中，在规定的速率下连续搅拌，并以恒定速率加热样品。
以规定的温度间隔，在中断搅拌的情况下，将火源引入试验杯开口处，使样品蒸汽发生瞬间闪火，且蔓延至液体表面的zui低温度，此温度为环境大气压下的闪点，再用公式修正到标准大气压下的闪点。
该方法重复性结果之差不得大于0.029X（X为两次试验平均值）；再现性结果之差不得大于0.071X。
1实验目的：通过大量的实验测试，研究混合液体闪点的变化规律。
2实验原理：按照所用闪点测定器的型式，闪点可分为闭口闪点和开口闪点两种。
每种油品是测闭口闪点还是测开口闪点要按产品质量指标规定进行。
一般地，蒸发性较大的石油产品多测闭口闪点，因为测定开口闪点时，油品受热后所形成的蒸气不断向周围空气扩散，使测得的闪点偏高。
对多数润滑油及重质油，由于蒸发性小，则多测开口闪点。
润滑油的检测项目及标准运动粘度100℃石油产品运动粘度测定法和动力粘度计算法GB/T265-1988(2004)粘度指数石油产品粘度指数计算法GB/T1995-1998(2004)闪点（开口）石油产品闪点和燃点的测定克利夫兰开口杯法GB/T3536-2008闪点（闭口）闪点的测定宾斯基-马丁闭口杯法GB/T261-2008倾点石油产品倾点测定法GB/T3535-2006水分石油产品水分测定法GB/T260-1997(2004)硫酸盐灰分添加剂和含添加剂润滑油硫酸盐灰分测定法GB/T2433-2001(2004)机械杂质石油和石油产品及添加剂机械杂质测定法GB/T511-2010起泡性润滑油泡沫特性测定法GB/T12579-2004腐蚀试验石油产品铜片腐蚀试验法GB/T5096-1985(2004)密度原油和液体石油产品密度实验室测定法(密度计法)GB/T1884-2000（2004）凝点石油产品凝点测定法GB/T510-1983（2004）酸值石油产品酸值测定法GB/T264-1983（2004）水溶性酸及碱石油产品水溶性酸及碱测定法GB/T259-1988（2004）抗乳化性石油和合成液水分离性测定法GB/T7305-2003色度石油产品颜色测定法GB/T6540-1986(2004)燃点石油产品闪点和燃点的测定克利夫兰开口杯法GB/T3536-2008残碳残碳测定器GB/T268-1987（2004）平衡回流沸点刹车液平衡回流沸点测定法SH/T0430-1992pH值石油产品和润滑剂酸值测定法（电位滴定法）GB/T73O4-2000（2004）馏程石油产品蒸馏测定法GB/T6536-1997（2004）粘度温度系数石油产品运动粘度测定法和动力粘度计算法GB/T265-1988（2004）滴点润滑脂滴点测定法GB/T4929-1985（2004）钢网分油润滑脂钢网分油量测定法SH/T0324-1992（2004）延长工作锥入度与工作锥入度差值润滑脂和石油脂锥入度测定法GB/T269-1991（2004）工作锥入度润滑脂和石油脂锥入度测定法GB/T269-1991（2004）灰分润滑脂灰分测定法SH/T0327-1992(2004)延长工作锥入度润滑脂和石油脂锥入度测定法GB/T269-1991（2004）储存安定性合成切削液GB/T6144-2010透明度合成切削液GB/T6144-2010防锈性试验合成切削液GB/T6144-2010对机床油漆的适应性合成切削液GB/T6144-2010冰点发动机冷却液冰点测定法SH/T0090-1991（2000）颜色乙二醇型和丙二醇型发电机冷却液NB/SH/T0521-2010气味乙二醇型和丙二醇型发电机冷却液NB/SH/T0521-2010沸点发动机冷却液沸点测定法SH/T0089-1991（2006）。
