电流互感器CT二次开路有哪些现象,CT二次开路的现象

电流互感器二次侧开路的后果一、电流互感器的作用和结构电流互感器是一种常见的电力测量仪表，主要用于变压器、发电机、断路器等高压设备中，用来测量高压线路中的电流大小。

它通过将高压线路中的电流转换为小电流并输出到二次侧，便于测量和控制系统使用。

其结构主要由铁芯、一次绕组和二次绕组组成。

二、电流互感器二次侧开路的原因在使用过程中，如果出现了电流互感器二次侧开路，会导致系统失去了对该设备所监控的环节掌控能力，从而可能对整个系统造成不良影响。

那么导致这种情况出现的原因有哪些呢？1. 二次线路接触不良：由于长期运行或施工不当等原因，二次线路可能会出现接触不良或者短路等问题。

2. 二次绕组短路：在运行过程中，由于短路故障或其他原因导致互感器二次绕组内部出现短路。

3. 二次回路故障：如果在连接互感器后，在回路中出现了故障，也会导致互感器二次侧开路。

三、电流互感器二次侧开路的后果1. 无法正常测量电流值：由于二次侧开路，导致无法输出正确的电流值，从而可能会对系统的运行产生影响。

2. 缺失监控环节：在电力系统中，互感器通常用于监控高压线路上的电流大小，如果出现了二次侧开路情况，那么就会导致该环节失效，从而可能会对整个系统的运行产生影响。

3. 设备损坏：如果在出现二次侧开路情况时没有及时处理或者处理不当，那么就有可能会给设备带来损坏或其他不良影响。

比如，在断路器中使用互感器进行保护时，如果出现了二次侧开路，则有可能会导致断路器误动作或者不能正常保护设备。

4. 安全风险：在使用过程中出现了二次侧开路情况时，如果没有及时处理或者处理不当，则有可能会对人员安全产生威胁。

比如，在高压线路中使用互感器进行测量时，如果发生了短路等问题，则有可能会给工作人员带来安全风险。

四、如何避免电流互感器二次侧开路为了避免出现电流互感器二次侧开路的情况，我们可以采取以下措施：1. 定期检查：定期对电流互感器进行检查，发现问题及时处理，从而避免问题的扩大。

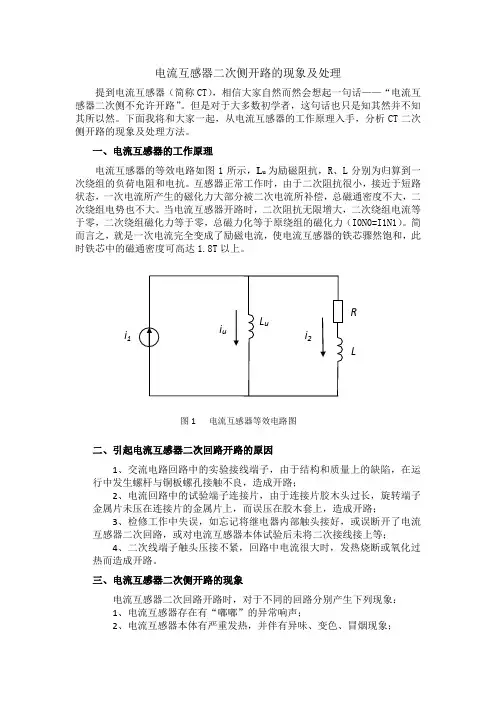

电流互感器二次侧开路的现象及处理提到电流互感器（简称CT ），相信大家自然而然会想起一句话——“电流互感器二次侧不允许开路”。

但是对于大多数初学者，这句话也只是知其然并不知其所以然。

下面我将和大家一起，从电流互感器的工作原理入手，分析CT 二次侧开路的现象及处理方法。

一、电流互感器的工作原理电流互感器的等效电路如图1所示，L u 为励磁阻抗，R 、L 分别为归算到一次绕组的负荷电阻和电抗。

互感器正常工作时，由于二次阻抗很小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。

当电流互感器开路时，二次阻抗无限增大，二次绕组电流等于零，二次绕组磁化力等于零，总磁力化等于原绕组的磁化力（I0N0=I1N1）。

简而言之，就是一次电流完全变成了励磁电流，使电流互感器的铁芯骤然饱和，此时铁芯中的磁通密度可高达1.8T 以上。

二、引起电流互感器二次回路开路的原因1、交流电路回路中的实验接线端子，由于结构和质量上的缺陷，在运行中发生螺杆与铜板螺孔接触不良，造成开路；2、电流回路中的试验端子连接片，由于连接片胶木头过长，旋转端子金属片未压在连接片的金属片上，而误压在胶木套上，造成开路；3、检修工作中失误，如忘记将继电器内部触头接好，或误断开了电流互感器二次回路，或对电流互感器本体试验后未将二次接线接上等；4、二次线端子触头压接不紧，回路中电流很大时，发热烧断或氧化过热而造成开路。

三、电流互感器二次侧开路的现象电流互感器二次回路开路时，对于不同的回路分别产生下列现象：1、电流互感器存在有“嘟嘟”的异常响声；2、电流互感器本体有严重发热，并伴有异味、变色、冒烟现象； RLi 1 图1 电流互感器等效电路图3、开路故障点有火花放电声、冒烟和烧焦的现象，故障点出现异常的高电压；4、继电保护及自动装置发生误动或拒动；5、仪表、电流表、继电保护等冒烟烧坏。

6、由负序、零序电流启动的继电保护和自动装置频繁动作，但不一定出口跳闸（还有其他条件闭锁），有些继电保护可能自动闭锁（具有二次回路断线闭锁功能）；7、有功、无功功率表指示不正常，电流表三相指示不正常，电流表计量不正常；8、监控系统相关数据显示不正常；实际上，有时发现电流互感器的二次开路后，并没有发生异常现象。

电流互感器二次侧开路故障分析及应对措施摘要：因为电流互感器开路产生的高电压会危害人身和电网设备，并且带来安全隐患，因此，本文就针对这种现象的产生加以分析，并对此提出相应的预防和处理方法。

将故障在最小范围内控制，减小损失，达到电网稳定安全运行的最终目的。

关键词：电流互感器；开路；安全隐患；处理1电流互感器工作原理电流互感器的原理与变压器相同，是基于电磁感应原理而设计的。

电流互感器由一次绕组、二次绕组、铁芯、一二次接线端子、绝缘支柱体组成（如图1所示）。

铁芯与变压器相同，是由硅钢片叠制而成，电流互感器的一次绕组匝数很少，一次绕组串联于电力系统的一次设备之中，因此它能够通过一次设备运行中的全部电流。

电流互感器的二次绕组匝数一般较多，二次绕组通过电缆接入继电保护装置、测量装置及计量设备中。

若忽略励磁损耗，一次线圈与二次线圈有相同的安匝数。

电流互感器在正常工作时，其二次回路始终应该处于闭合状态。

2电流互感器开路运行的危害2.1开路运行分析电流互感器的一次绕组匝数较少，一般只有一匝或者几匝，它的一次绕组串接至需要测量的电力系统一次设备之中，流过被测一次电流。

此时，流过电流互感器一次绕组的电流与双绕组变压器正常运行时所流过的电流不同，双绕组变压器的一次侧电流与二次负载有关，而电流互感器的一次侧电流与相应一次设备所流过的电流一致。

电流互感器二次侧绕组的匝数比较多，它与继电保护装置、测控装置、计量表回路串联形成闭合回路，电流互感器在正常工作状态中可以认为其工作于短路状态。

这是因为一次侧绕组电流I1只取决于一次设备的运行状态，不随二次侧电流I2的变化而发生改变，I2的数值大小只由电力负荷阻抗、线路阻抗及电源电压决定，并且二次侧所接继电保护装置、测量装置、计量仪表的电流线圈阻抗很小。

正常工作时一次绕组电流I1产生的磁动势I1N1（F1）仅有很小一部分产生空载磁动势，二次绕组电流I2所产生的磁动势I2N2（F2）对一次绕组所产生的磁动势F1有去磁作用，因此合成磁动势F0及铁芯的合成磁通Φ数值都不大，这就使得二次绕组的感应磁动势e2的数值不大，一般不超过几十伏。

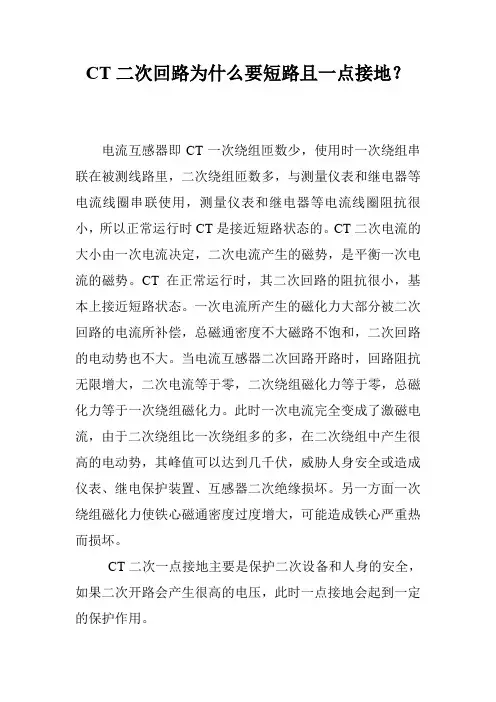

CT二次回路为什么要短路且一点接地？
电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势。

CT在正常运行时，其二次回路的阻抗很小，基本上接近短路状态。

一次电流所产生的磁化力大部分被二次回路的电流所补偿，总磁通密度不大磁路不饱和，二次回路的电动势也不大。

当电流互感器二次回路开路时，回路阻抗无限增大，二次电流等于零，二次绕组磁化力等于零，总磁化力等于一次绕组磁化力。

此时一次电流完全变成了激磁电流，由于二次绕组比一次绕组多的多，在二次绕组中产生很高的电动势，其峰值可以达到几千伏，威胁人身安全或造成仪表、继电保护装置、互感器二次绝缘损坏。

另一方面一次绕组磁化力使铁心磁通密度过度增大，可能造成铁心严重热而损坏。

CT二次一点接地主要是保护二次设备和人身的安全，如果二次开路会产生很高的电压，此时一点接地会起到一定的保护作用。

电流互感器二次开路故障的处理我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。

磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。

还会在铁芯上产生剩磁，增大互感器误差。

最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

所以CT在任何时候都是不允许二次侧开路运行的。

那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。

用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。

如表计指示时有时无，则可能处于半开路状态（接触不良）。

（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。

（3）CT二次回路端子、元件线头有放电、打火现象。

（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。

（5）电度表、继电器等冒烟烧坏。

而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。

以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。

检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。

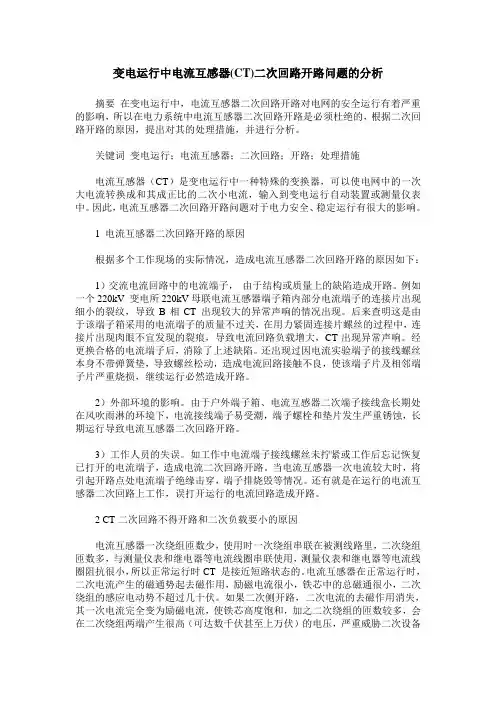

变电运行中电流互感器(CT)二次回路开路问题的分析摘要在变电运行中，电流互感器二次回路开路对电网的安全运行有着严重的影响，所以在电力系统中电流互感器二次回路开路是必须杜绝的，根据二次回路开路的原因，提出对其的处理措施，并进行分析。

关键词变电运行；电流互感器；二次回路；开路；处理措施电流互感器（CT）是变电运行中一种特殊的变换器，可以使电网中的一次大电流转换成和其成正比的二次小电流，输入到变电运行自动装置或测量仪表中。

因此，电流互感器二次回路开路问题对于电力安全、稳定运行有很大的影响。

1 电流互感器二次回路开路的原因根据多个工作现场的实际情况，造成电流互感器二次回路开路的原因如下：1）交流电流回路中的电流端子，由于结构或质量上的缺陷造成开路。

例如一个220kV 变电所220kV母联电流互感器端子箱内部分电流端子的连接片出现细小的裂纹，导致B相CT 出现较大的异常声响的情况出现。

后来查明这是由于该端子箱采用的电流端子的质量不过关，在用力紧固连接片螺丝的过程中，连接片出现肉眼不宜发现的裂痕，导致电流回路负载增大，CT出现异常声响。

经更换合格的电流端子后，消除了上述缺陷。

还出现过因电流实验端子的接线螺丝本身不带弹簧垫，导致螺丝松动，造成电流回路接触不良，使该端子片及相邻端子片严重烧损，继续运行必然造成开路。

2）外部环境的影响。

由于户外端子箱、电流互感器二次端子接线盒长期处在风吹雨淋的环境下，电流接线端子易受潮，端子螺栓和垫片发生严重锈蚀，长期运行导致电流互感器二次回路开路。

3）工作人员的失误。

如工作中电流端子接线螺丝未拧紧或工作后忘记恢复已打开的电流端子，造成电流二次回路开路。

当电流互感器一次电流较大时，将引起开路点处电流端子绝缘击穿，端子排烧毁等情况。

还有就是在运行的电流互感器二次回路上工作，误打开运行的电流回路造成开路。

2 CT二次回路不得开路和二次负载要小的原因电流互感器一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT 是接近短路状态的。

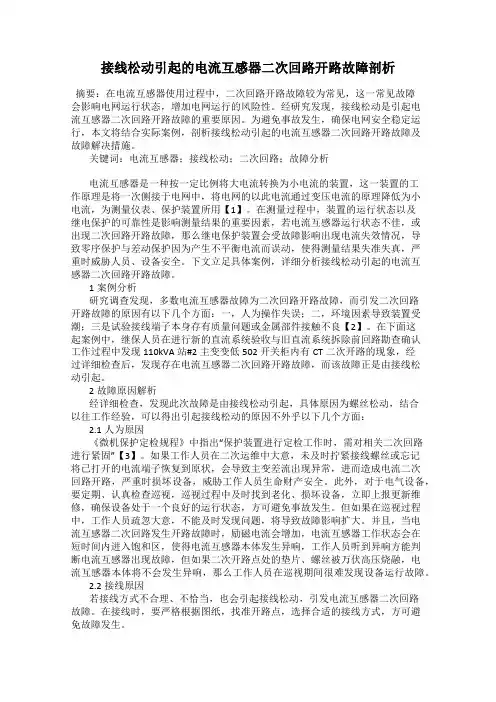

接线松动引起的电流互感器二次回路开路故障剖析摘要：在电流互感器使用过程中，二次回路开路故障较为常见，这一常见故障会影响电网运行状态，增加电网运行的风险性。

经研究发现，接线松动是引起电流互感器二次回路开路故障的重要原因。

为避免事故发生，确保电网安全稳定运行，本文将结合实际案例，剖析接线松动引起的电流互感器二次回路开路故障及故障解决措施。

关键词：电流互感器；接线松动；二次回路；故障分析电流互感器是一种按一定比例将大电流转换为小电流的装置，这一装置的工作原理是将一次侧接于电网中，将电网的以此电流通过变压电流的原理降低为小电流，为测量仪表、保护装置所用【1】。

在测量过程中，装置的运行状态以及继电保护的可靠性是影响测量结果的重要因素，若电流互感器运行状态不佳，或出现二次回路开路故障，那么继电保护装置会受故障影响出现电流失效情况，导致零序保护与差动保护因为产生不平衡电流而误动，使得测量结果失准失真，严重时威胁人员、设备安全。

下文立足具体案例，详细分析接线松动引起的电流互感器二次回路开路故障。

1案例分析研究调查发现，多数电流互感器故障为二次回路开路故障，而引发二次回路开路故障的原因有以下几个方面：一，人为操作失误；二，环境因素导致装置受潮；三是试验接线端子本身存有质量问题或金属部件接触不良【2】。

在下面这起案例中，继保人员在进行新的直流系统验收与旧直流系统拆除前回路勘查确认工作过程中发现110kVA站#2主变变低502开关柜内有CT二次开路的现象，经过详细检查后，发现存在电流互感器二次回路开路故障，而该故障正是由接线松动引起。

2故障原因解析经详细检查，发现此次故障是由接线松动引起，具体原因为螺丝松动，结合以往工作经验，可以得出引起接线松动的原因不外乎以下几个方面：2.1人为原因《微机保护定检规程》中指出“保护装置进行定检工作时，需对相关二次回路进行紧固”【3】。

如果工作人员在二次运维中大意，未及时拧紧接线螺丝或忘记将已打开的电流端子恢复到原状，会导致主变差流出现异常，进而造成电流二次回路开路，严重时损坏设备，威胁工作人员生命财产安全。

SKK-CTB型电流互感器二次开路保护器1. 概述电流互感器（简称CT）在运行中如果二次绕组开路，或一次绕组流过异常过电流（如雷电流、谐振过电流、电容充电电流等），将会在二次侧产生数千伏甚至上万伏的过电压。

这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

根据电力系统的实际需求，在第一代保护器的基础上，我们又开发了具有动作保持接点输出、自动发光显示、自动闭锁差动保护以及多元组合的各种不同功能的保护器，可以满足各种CT 保护的需求。

2. 用途本保护器主要用于各种CT 二次侧的异常过电压保护。

保护器固接于CT 二次绕组两端，正常运行时泄漏电流极小，呈高阻状态；当发生异常过电压时，保护器在小于50ns 的瞬间动作限压、延时短路并发出信号。

有的保护器也可以用在其他需要过电压保护的地方。

3. 保护原理保护器的基本元件是本所自行研制的特种ZnO 压敏电阻，它除了具备一般ZnO 压敏电阻的特点之外，还兼备温度相变特性（I 型）。

它并联于CT 二次被保护绕组两端，正常运行时压敏电阻两端的电压为该二次的负载阻抗和电流之积（Z2·I2），通常此值小于20V。

此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于5mA（U1mA ≤800V）或8mA（U1mA ＞800V），对该回路保护动作值和表计准确度的影响可以忽略不计。

当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接的压敏电阻瞬间进入导通状态。

由于ZnO 压敏电阻的固有特性，过电压被有效地限制在选定值以下，而电流通过压敏电阻，使之升温发生相变，最后进入稳定的短路状态，从而彻底避免了过电压危害。

Ⅰ型保护器的压敏电阻相变短路后不能恢复，必须更换。

为了使保护器能够多次重复使用，我们新开发了利用新的动作元件和ZnO压敏电阻配合的保护器（IV型和Z型），它们能在过压产生的20ms 内可靠地将二次绕组短接并发光显示，能提供开路（或过压）信号与闭锁差动保护的接点。

电流互感器二次开路故障分析及处理方法摘要：电流互感器在电力系统中被广泛应用，其可以将电力系统中一次大的电流进行变化，变换成能够和其成正比的二次小电流，而后输入到测量仪表或继电保护及自动装置当中。

因此，电流互感器在电流系统中发挥着重要作用。

如果发生电流互感器二次开路故障，则会严重影响电力系统运行的安全性，造成设备损坏或人员的伤亡。

所以，电流互感器二次开路故障的处理非常关键。

本文对电流互感器的基本工作原理及其开路现象进行分析，并针对其原因与危害进行简单的介绍，进而探讨电流互感器二次开路故障的处理方法。

关键词：电流互感器；二次开路；故障分析；处理方法1 引言电流互感器二次开路故障严重影响着电力系统运行的稳定性，很有可能导致对电力设备的严重损害，甚至会造成人员伤亡。

因此，明确电流互感器的工作原理，认识电流互感器二次开路故障的现象，并明确电流互感器二次开路故障的危害及原因，进而对电流互感器二次开路故障的处理方法进行探讨，是避免及降低电流二次开路故障危害的前提，也是保障电力系统稳定运行的基础。

2 电流互感器的工作原理及二次开路故障现象析2.1电流互感器的工作原理分析电流互感器其实是一种特殊的变换器，由铁心、一次绕组、二次绕组、绝缘支持物及接线端子构成，其工作原理与变压器类似，属于电磁感应原理。

如下图所示：电流互感器的一次线圈和电路系统的线路是相互串联的，当流过被测电流I1时，会在铁心内部产生交变磁通，从而使得二次线圈感应出与之相对应的二次电流I2。

由于电流互感器的一次绕组匝数较少，因此在使用时一次绕组会在被测电路里面串联，而二次绕组的匝数较多，如果和继电器及测量仪等相互串联使用，由于测量仪表及继电器等的电流线圈没有很大的阻抗，因此，在正常运行时，电流互感器是近乎处于短路状态的，一般认为是没有声音，如果电流互感器出现故障，则会发出异常的声音或产生异常的现象。

电流互感器一次电流的大小对二次电流的大小有直接影响，二次电流的磁势对一次电流有平衡作用。

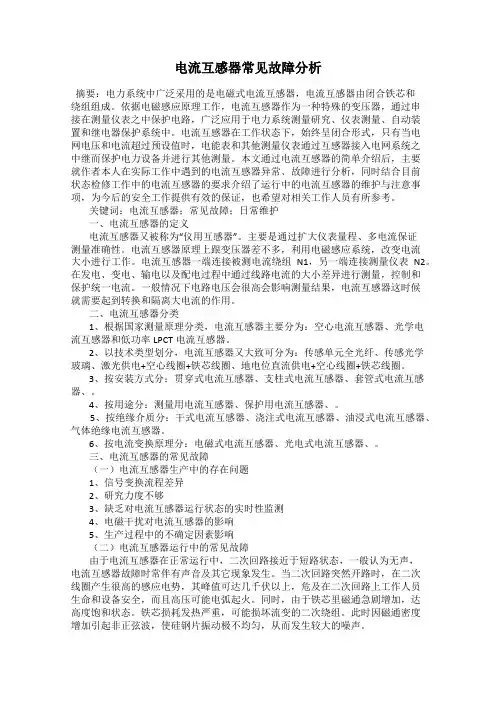

电流互感器常见故障分析摘要：电力系统中广泛采用的是电磁式电流互感器，电流互感器由闭合铁芯和绕组组成。

依据电磁感应原理工作，电流互感器作为一种特殊的变压器，通过串接在测量仪表之中保护电路，广泛应用于电力系统测量研究、仪表测量、自动装置和继电器保护系统中。

电流互感器在工作状态下，始终呈闭合形式，只有当电网电压和电流超过预设值时，电能表和其他测量仪表通过互感器接入电网系统之中继而保护电力设备并进行其他测量。

本文通过电流互感器的简单介绍后，主要就作者本人在实际工作中遇到的电流互感器异常、故障进行分析，同时结合目前状态检修工作中的电流互感器的要求介绍了运行中的电流互感器的维护与注意事项，为今后的安全工作提供有效的保证，也希望对相关工作人员有所参考。

关键词：电流互感器；常见故障；日常维护一、电流互感器的定义电流互感器又被称为“仪用互感器”。

主要是通过扩大仪表量程、多电流保证测量准确性。

电流互感器原理上跟变压器差不多，利用电磁感应系统，改变电流大小进行工作。

电流互感器一端连接被测电流绕组N1，另一端连接测量仪表N2。

在发电、变电、输电以及配电过程中通过线路电流的大小差异进行测量，控制和保护统一电流。

一般情况下电路电压会很高会影响测量结果，电流互感器这时候就需要起到转换和隔离大电流的作用。

二、电流互感器分类1、根据国家测量原理分类，电流互感器主要分为：空心电流互感器、光学电流互感器和低功率LPCT电流互感器。

2、以技术类型划分，电流互感器又大致可分为：传感单元全光纤、传感光学玻璃、激光供电+空心线圈+铁芯线圈、地电位直流供电+空心线圈+铁芯线圈。

3、按安装方式分：贯穿式电流互感器、支柱式电流互感器、套管式电流互感器、。

4、按用途分：测量用电流互感器、保护用电流互感器、。

5、按绝缘介质分：干式电流互感器、浇注式电流互感器、油浸式电流互感器、气体绝缘电流互感器。

6、按电流变换原理分：电磁式电流互感器、光电式电流互感器、。

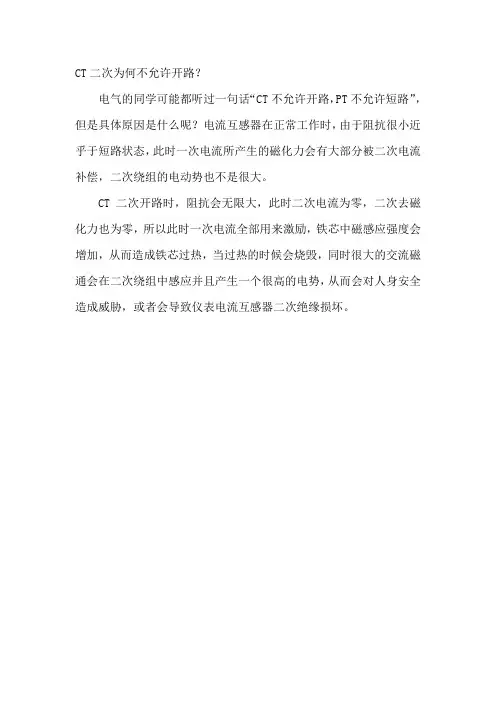

CT二次为何不允许开路？
电气的同学可能都听过一句话“CT不允许开路，PT不允许短路”，但是具体原因是什么呢？电流互感器在正常工作时，由于阻抗很小近乎于短路状态，此时一次电流所产生的磁化力会有大部分被二次电流补偿，二次绕组的电动势也不是很大。

CT二次开路时，阻抗会无限大，此时二次电流为零，二次去磁化力也为零，所以此时一次电流全部用来激励，铁芯中磁感应强度会增加，从而造成铁芯过热，当过热的时候会烧毁，同时很大的交流磁通会在二次绕组中感应并且产生一个很高的电势，从而会对人身安全造成威胁，或者会导致仪表电流互感器二次绝缘损坏。

电流互感器（CT）二次回路是绝对不允许开路的，否则将会感应出高电压。

然而在实际工作当中，特别是农电工人接触频繁的低压电流互感器，当其二次侧偶然开路时，上述现象有时并未发生。

这往往会使一些人对 CT二次侧不允许开路的认识比较模糊，因而对其不够重视。

事实上，电流互感器二次绕组所感应出电势的高低主要取决于合成磁势F0的大小。

在正常工作状态下，二次负荷电流所产生的二次磁势F2对一次磁势F1有去磁作用。

由于F0= F1十F2，因此合成磁势F数值不大，二次绕组内所产生的电势一般不超过几十伏。

当 CT二次开路时F2=0，此时F= F1=I1W1，线圈匝数W1为定值，即一次电流I1的大小决定着合成磁势的大小。

一次电流大合成磁势就高，铁芯中的磁通就会严重饱和，二次侧将会产生对人身和设备构成威胁的高电压，否则，合成磁势就会较低，铁芯磁通的饱和程度下降，感应出的电压就会下降，当一次电流很小时，合成磁势不足以使铁芯中的磁通达到饱和，感应出的电压就会很低，对人身和设备构不成威胁。

由于低压电流互感器多用于配电装置中，其负荷起伏性很大，负荷极轻的现象时有出现。

通过以上分析可知，此时CT开路，就不会感应出高电压。

然而这不过是一种暂时现象，一种特殊情况，况且一次电流低到何种程度将不会对设备和人身构成威胁，这与CT变比等条件有关，也不易掌握，再说一次电流总是在变化，随时都有突然增大，铁芯磁通骤然饱和产生高电压的危险。

因此，我们只能承认CT二次开路时，存在着不产生高电压的偶然性、而不能把这偶然现象做为依据来动摇电流互感器决不。

电流互感器二次侧开路故障分析及应对措施作者：周博张秋慧来源：《中小企业管理与科技·上旬刊》2018年第05期【摘要】由于电流互感器开路产生的高电压会对人身和电网设备带来危害和安全隐患，论文针对这种现象的产生进行分析，并对此提出相应的预防和处理方法。

将故障控制在最小范围内，减小损失，达到电网稳定安全运行的最终目的。

【Abstract】The high voltage caused by the open circuit of the current transformer will bring harm and hidden danger to the person and the power network equipment. This paper analyzes the emergence of this phenomenon， and puts forward the corresponding prevention and treatment methods.The fault is controlled in the minimum range，the loss is reduced， and the ultimate goal of stable and safe operation of the power network is achieved.【关键词】电流互感器；开路；安全隐患；处理【Keywords】 current transformer； open circuit； safety hazard ； handle【中图分类号】TM452 【文献标志码】A 【文章编号】1673-1069（2018）05-0129-021 电流互感器工作原理电流互感器的原理与变压器相同，是基于电磁感应原理而设计的。

电流互感器由一次绕组、二次绕组、铁芯、一二次接线端子、绝缘支柱体组成（如图1所示）。

电压互感器二次回路故障常见检查方法李效宇摘要：随着电力系统的发展，继电保护装置越为复杂化，其中电流互感器作为测量、控制、保护必备一重要设备。

但运行实践中经常出现电流互感器的故障情况，如开路短路等，一旦系统发生故障，可能会使断路器拒动或误动，造成停电甚至伤人等重大事故，影响电网的正常运行。

文章针对电流互感器常见的故障情况进行分析与探讨，对指导实践工作非常有必要。

关键词：电压互感器；二次回路；故障检查；方法1电气二次回路常见故障1.1CT 二次开路缺陷保护用电流互感器二次开路时，保护装置发出 TA 断线告警信号。

CT 二次开路典型的问题是可能引起继电保护误动或拒动。

其中，由负序、零序电流启动的继电保护和自动装置频繁动作，但不一定出口跳闸（还有其他条件闭锁），有些继电保护可能自动闭锁（具有二次回路断线闭锁功能）。

这些现象都会在后台监控机上发出告警信息，由值班人员及时发现。

测量或计量用电流互感器二次开路一般由巡视人员发现。

当 CT 二次开路时常常伴随一些异常现象的发生。

（1）回路指示仪表指示异常。

这里主要是测量回路故障或者是自动装置仪表的相对不灵敏或者故障。

运行人员遇到有这种情况可将相关表计互相对照比较，认真分析是否存在故障。

（2）电度表、继电器等相关电器元件的烧坏故障等。

（3）“嗡嗡”的噪音、振动不均匀、严重发热、冒烟、变色等现象，一般这些情况与回路负荷有关系，若当负荷增大时，导致回路电流进一步增大，因磁通的密度增加和磁通的非正弦性，硅钢片振动加大，将产生很大的噪音。

（4）打火现象，因为我们知道，当电流互感器二次存在开路时，会有高压电，可能使 CT 二次线柱二次回路线圈回路元件接头，接线端子等元件打火，严重时绝缘击穿。

1.2仪表指示异常在电流互感器计量二次回路开路情况下，三相电流表的指示将会不一致，功率表的指示会变小，计量表计的转速会减小，甚至停止转动。

当电流互感器计量二次回路处于半开路状态，即电流互感器接触不良时，计量表计的指示会时有时无。

电流互感器CT开路的危害、检查故障及预防措施电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT 二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。

磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。

还会在铁芯上产生剩磁，增大互感器误差。

最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

所以CT在任何时候都是不允许二次侧开路运行的。

一、发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。

用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。

如表计指示时有时无，则可能处于半开路状态（接触不良）。

（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。

（3）CT二次回路端子、元件线头有放电、打火现象。

（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。

电技术联盟 S（5）电度表、继电器等冒烟烧坏。

而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。

以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。

检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。

我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。

CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。

若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。

磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。

还会在铁芯上产生剩磁，增大互感器误差。

最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。

所以CT在任何时候都是不允许二次侧开路运行的。

那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。

用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。

如表计指示时有时无，则可能处于半开路状态（接触不良）。

（2） CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。

（3） CT二次回路端子、元件线头有放电、打火现象。

（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。

（5）电度表、继电器等冒烟烧坏。

而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。

以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。

检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。

操作时注意安全，要站在绝缘垫上，戴好绝缘手套，使用绝缘良好的工具。

一、CT外部开路，处理时将CT侧接地，然后在处理断线，（规程上是这么说的），请问怎么将CT侧接地？1、因为CT二次都有接地点，所以可以在端子排CT侧将断线相CT接地，将该相CT短接，再处理外部断线问题。

2、我认为，至少可以在CT二次端子接线柱上短接端子，处理后面的断线部分。

但有一点，处理时要站在绝缘垫上，防止伤与自身。

因为可能会有一定电压。

3、先退出相关保护,在电流端子排靠CT侧用短接线短接.然后将电流端子打开进行相关处理.注意使用绝缘工具并站在绝缘垫上.4、我遇到过一次很严重的CT开路，发电机的出口CT，在励磁间里的端子排上开路了，把整个二次柜都烧了，不停的放电，最后机子硬是挺过来了，开路的CT在发电机出口给重新短路了一下，就维持运行了。

二、当出现CT开路的时候，在CT开路处是电压最高的地方烧坏还是在回路中对地绝缘最薄弱的地方烧坏？电流互感器不许开路？开路后有如下现象，应如下处理（1）电流互感器一次电流大小与二次负载的电流大小无关。

互感器工作正常时，由于阻抗很小，接近于短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次线圈电势也不大。

当电流互感器开路时，阻抗无限增大，二次电流等于零，副磁化力等于零，总磁化力等于原绕组磁化力（I0W1=I1W1）。

也就是一次电流完全变成了激磁电流，在二次线圈产生很高的电势，其峰值可达几千伏，威胁人身安全，或造成仪表、保护装置、互感器二次损坏。

另一方面原绕组磁化力使铁芯磁通密度过度增大，可能造成铁芯强烈过热而损坏。

（2）电流互感器开路时，产生的电势大小与一次电流大小有关。

在处理电流互感器开路时一定将负荷减小或使负荷为零，然后带上绝缘工具处理，在处理时应停用相应的保护装置。

最先在CT开路处燃烧。

三、变电站 PT、CT障碍与异常处理一、PT、CT当有下列故障象征之一时，应退出相应保护，立即停用互感器。

1. 10KV PT高压侧熔丝连续熔断二次与以上者。
