桥梁的一些基础知识-桥梁基本构造认识

桥梁的一些基础知识：桥梁基本构造认识桥梁是连接两个地理位置的建筑结构，通常用于跨越河流、峡谷、公路等障碍物。

作为人类工程学的杰作之一，桥梁在交通运输和城市发展中起着重要的作用。

本文将介绍一些与桥梁有关的基础知识，包括桥梁的基本构造和相关的认识。

桥梁的基本构造桥梁的结构设计根据所需跨越的障碍物类型和地形条件而有所不同。

然而，在桥梁设计中，有一些基本的构造常用于多种桥梁类型。

1. 支撑结构：支撑结构是桥梁的基础，用于支持桥梁的负荷并将其传递到支撑点上。

常见的支撑结构包括桩基、墩台和骨架结构等。

桩基通过将桥梁的负荷传递到地下的岩石或土壤来支撑桥梁。

墩台是建立在支撑点上的承重结构，用于分散桥梁的负荷。

骨架结构包括梁、拱和悬索等用于支持桥梁的主要荷载的元素。

2. 桥面系：桥面系是桥梁上供车辆和行人通行的部分，通常由桥面板、路基和护栏等组成。

桥面板是承载车辆荷载的关键部分，可以使用钢板、混凝土板或木质板材等材料制成。

路基是桥面板下方的支撑层，用于分散荷载并保持桥梁的稳定。

护栏是用于保护行人和车辆的安全的栏杆系统。

3. 桥墩和桥台：桥墩和桥台是支撑结构的一部分，用于将桥梁的负荷分散到地面。

桥墩是建立在河床或地面上的垂直支撑元素，通常具有圆柱、方柱或桩状的形态。

桥台是建立在桥墩之间的水平支撑结构，支撑梁或拱的端部。

这些结构的形状和尺寸根据桥梁的需求而变化。

4. 桥梁框架：桥梁框架是支撑桥面系的结构，通常由梁、柱和横梁等构成。

它们通过相互连接来承受并分散荷载。

梁是最常用的桥梁框架结构，可分为简支梁、连续梁和悬臂梁等类型。

桥梁的相关认识除了基本构造，桥梁还有一些相关的认识，这些知识有助于我们更好地理解和欣赏桥梁的功能和设计。

1. 桥梁的分类：桥梁可以根据结构类型、材料、跨度及用途进行分类。

常见的桥梁类型包括梁桥、拱桥、斜拉桥、悬索桥和索门桥等。

它们各自具有不同的设计和工程特点。

2. 桥梁的设计考虑因素：桥梁的设计需要考虑多种因素，包括地理条件、负荷要求、风速、地震力、交通流量和环境影响等。

桥梁重要基础知识点
1. 桥梁的定义和分类：桥梁是用于连接两个不同地点或跨越地形障碍
的结构物。

根据不同的建造原理和功能，桥梁可以分为梁桥、拱桥、
斜拉桥、悬索桥等等。

2. 桥梁材料的选择：桥梁的材料选择直接影响其承载能力和寿命。

常
用的桥梁材料包括钢、混凝土、木材等。

在材料选择时需考虑结构的
负荷情况、环境因素和经济性。

3. 桥梁的结构设计：桥梁设计需要考虑桥梁所处的环境条件、交通流量、地质情况等因素。

常见的结构设计包括桥面板、桥墩、桥台和桥
梁支座等。

4. 桥梁的荷载分析：桥梁在使用过程中要承受各种静态和动态荷载，
如自重、交通荷载、风荷载等。

荷载分析是确保桥梁结构安全可靠的
重要环节。

5. 桥梁的施工技术：桥梁施工包括基础工程、桥墩施工、拱桥拱肋制作、钢结构悬索索吊装等多个环节。

合理的施工技术可以提高施工效
率和质量。

6. 桥梁养护与维修：桥梁在使用过程中会受到各种因素影响，如气候、交通流量等，因此需要进行养护与维修工作。

定期的检查、维护和修
复可以延长桥梁的使用寿命。

以上是桥梁重要基础知识点的简要介绍，对于学习桥梁工程的同学来说，这些知识点是理解桥梁结构和设计的基础。

在实际工程中，还需
结合具体情况进行深入研究和应用。

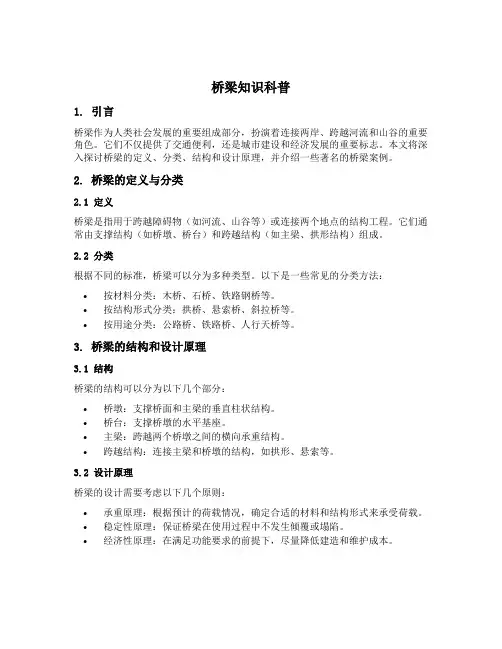

桥梁知识科普1. 引言桥梁作为人类社会发展的重要组成部分，扮演着连接两岸、跨越河流和山谷的重要角色。

它们不仅提供了交通便利，还是城市建设和经济发展的重要标志。

本文将深入探讨桥梁的定义、分类、结构和设计原理，并介绍一些著名的桥梁案例。

2. 桥梁的定义与分类2.1 定义桥梁是指用于跨越障碍物（如河流、山谷等）或连接两个地点的结构工程。

它们通常由支撑结构（如桥墩、桥台）和跨越结构（如主梁、拱形结构）组成。

2.2 分类根据不同的标准，桥梁可以分为多种类型。

以下是一些常见的分类方法：•按材料分类：木桥、石桥、铁路钢桥等。

•按结构形式分类：拱桥、悬索桥、斜拉桥等。

•按用途分类：公路桥、铁路桥、人行天桥等。

3. 桥梁的结构和设计原理3.1 结构桥梁的结构可以分为以下几个部分：•桥墩：支撑桥面和主梁的垂直柱状结构。

•桥台：支撑桥墩的水平基座。

•主梁：跨越两个桥墩之间的横向承重结构。

•跨越结构：连接主梁和桥墩的结构，如拱形、悬索等。

3.2 设计原理桥梁的设计需要考虑以下几个原则：•承重原理：根据预计的荷载情况，确定合适的材料和结构形式来承受荷载。

•稳定性原理：保证桥梁在使用过程中不发生倾覆或塌陷。

•经济性原理：在满足功能要求的前提下，尽量降低建造和维护成本。

4. 著名桥梁案例4.1 长江大桥长江大桥是中国著名的公路与铁路双层复合型大型钢铁箱拱斜拉桥。

它跨越长江，连接了江苏南京市和安徽合肥市。

该桥采用了拱形和斜拉结构相结合的设计，不仅具有美观的外观，还能有效承受大荷载。

4.2 金门大桥金门大桥位于美国旧金山湾区，是一座悬索桥。

它连接旧金山市和马林县，是旧金山地标性建筑之一。

该桥采用了巨大的主塔和悬索来支撑主梁，形成了独特的造型。

4.3 日本明石海峡大桥明石海峡大桥是世界上最长的斜拉桥之一，位于日本明石海峡上。

该桥连接了本州岛与淡路岛，是日本著名的交通枢纽。

它采用了高强度钢材和先进的斜拉技术，在抵御强风和地震方面表现出色。

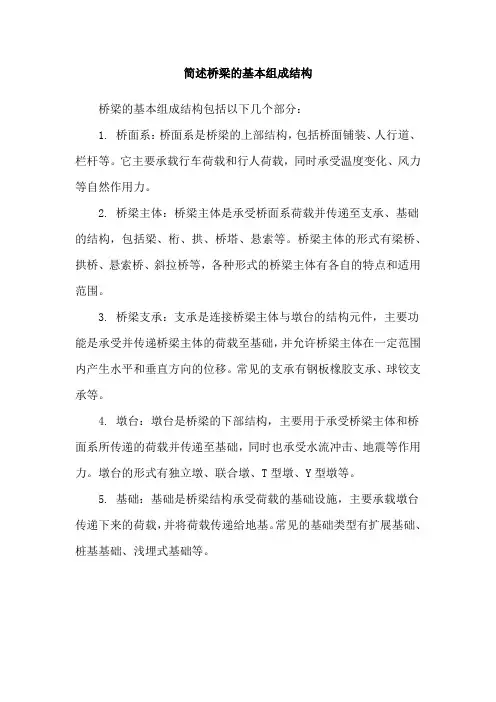

简述桥梁的基本组成结构
桥梁的基本组成结构包括以下几个部分：
1. 桥面系：桥面系是桥梁的上部结构，包括桥面铺装、人行道、栏杆等。

它主要承载行车荷载和行人荷载，同时承受温度变化、风力等自然作用力。

2. 桥梁主体：桥梁主体是承受桥面系荷载并传递至支承、基础的结构，包括梁、桁、拱、桥塔、悬索等。

桥梁主体的形式有梁桥、拱桥、悬索桥、斜拉桥等，各种形式的桥梁主体有各自的特点和适用范围。

3. 桥梁支承：支承是连接桥梁主体与墩台的结构元件，主要功能是承受并传递桥梁主体的荷载至基础，并允许桥梁主体在一定范围内产生水平和垂直方向的位移。

常见的支承有钢板橡胶支承、球铰支承等。

4. 墩台：墩台是桥梁的下部结构，主要用于承受桥梁主体和桥面系所传递的荷载并传递至基础，同时也承受水流冲击、地震等作用力。

墩台的形式有独立墩、联合墩、T型墩、Y型墩等。

5. 基础：基础是桥梁结构承受荷载的基础设施，主要承载墩台传递下来的荷载，并将荷载传递给地基。

常见的基础类型有扩展基础、桩基基础、浅埋式基础等。

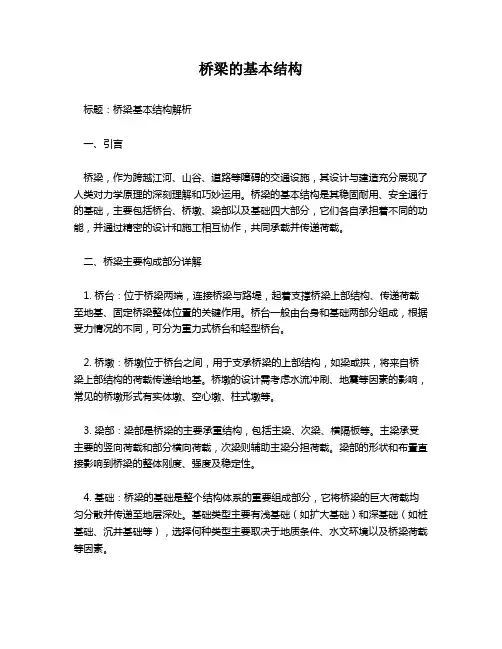

桥梁的基本结构标题：桥梁基本结构解析一、引言桥梁，作为跨越江河、山谷、道路等障碍的交通设施，其设计与建造充分展现了人类对力学原理的深刻理解和巧妙运用。

桥梁的基本结构是其稳固耐用、安全通行的基础，主要包括桥台、桥墩、梁部以及基础四大部分，它们各自承担着不同的功能，并通过精密的设计和施工相互协作，共同承载并传递荷载。

二、桥梁主要构成部分详解1. 桥台：位于桥梁两端，连接桥梁与路堤，起着支撑桥梁上部结构、传递荷载至地基、固定桥梁整体位置的关键作用。

桥台一般由台身和基础两部分组成，根据受力情况的不同，可分为重力式桥台和轻型桥台。

2. 桥墩：桥墩位于桥台之间，用于支承桥梁的上部结构，如梁或拱，将来自桥梁上部结构的荷载传递给地基。

桥墩的设计需考虑水流冲刷、地震等因素的影响，常见的桥墩形式有实体墩、空心墩、柱式墩等。

3. 梁部：梁部是桥梁的主要承重结构，包括主梁、次梁、横隔板等。

主梁承受主要的竖向荷载和部分横向荷载，次梁则辅助主梁分担荷载。

梁部的形状和布置直接影响到桥梁的整体刚度、强度及稳定性。

4. 基础：桥梁的基础是整个结构体系的重要组成部分，它将桥梁的巨大荷载均匀分散并传递至地层深处。

基础类型主要有浅基础（如扩大基础）和深基础（如桩基础、沉井基础等），选择何种类型主要取决于地质条件、水文环境以及桥梁荷载等因素。

三、结语理解并掌握桥梁的基本结构及其功能，对于桥梁的设计、施工、维护和管理具有至关重要的意义。

随着科技的进步和工程实践经验的积累，桥梁结构的设计理念和技术手段也在不断优化和发展，以满足日益增长的交通需求和复杂的地理环境挑战。

然而，无论技术如何创新，桥梁的基本结构始终是其稳定性和耐久性的基石，这是任何时代都不能忽视的核心要素。

桥梁基本知识
桥梁是一种架设在江河湖海上，使车辆行人等能顺利通行的构筑物。

为适应现代高速发展的交通行业，桥梁亦引申为跨越山涧、不良地质或满足其他交通需要而架设的使通行更加便捷的建筑物。

桥梁一般由以下几个主要部分组成:
1.上部结构:这是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔的总称。

上部结构又称桥跨结构，是跨越障碍的主要结构。

2.下部结构:包括桥台、桥墩和基础。

桥台设在桥梁两端，桥墩则在两桥台之间。

基础是桥缴和桥台底部的奠基部分。

3.支座:设置于墩台顶，用于支承上部结构的传力装置。

4.附属构造物:包括桥头搭板、锥形护坡、护岸、导流工程等。

按照主要承重结构所用的材料来分，有圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等。

按照跨越障碍的性质来分，主要有公路桥、铁路桥、公路铁路两用桥、农用桥、人行桥、运水桥(渡槽)及其他专用桥梁(如通过管路、电缆等)。

以上信息仅供参考，建议查阅专业书籍或者咨询专业桥梁工程师获取更全面和准确的信息。

桥梁的组成和分类第一章桥梁的组成和分类一.桥梁的基本组成部分一般桥梁由以下几个部分组成：桥跨结构是在线路中断时跨越障碍的主要承载结构。

桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥两端的称为桥台，桥台与路堤相街接，以抵御路堤土压力，防止堤填土的滑坡和坍落。

单孔桥没有中间桥墩。

基础是桥墩和桥台中使全部荷载传至地基的底部奠基部分。

是确保桥梁能安全使用的关键。

上部结构是指桥梁的桥跨结构。

下部结构是指桥梁的桥墩或桥台。

支座是桥梁在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

锥形护坡是指在路堤与桥台街接处，在桥台两侧设置石砌护坡，为保证迎水部分路堤坡的稳定。

低水位是指在枯水季节如丘而止最低水位。

高水位是指在洪峰河流中最高水位。

设计洪水位是指桥梁设计中按规定的设计洪水频率计算所得的高水位。

净跨径对于梁式桥是设计洪水位上相邻两桥墩（或桥台）之间的净距，对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泄洪水的能力。

计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，对于拱式桥，是两相邻拱脚截面形心点之间水平距离。

国为拱圈（或拱肋）各载面形心点的连线称为拱轴线。

桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长。

在一条线路中，桥梁和涵洞总长的比重反映它们在整段线路建设中的重要程度。

桥梁高度简称桥高，是指桥面与低水位之间的高差，桥高在某种程度上反映了桥梁施工的难易性。

桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，不小于对该河流通航所规定的净空高度。

建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和路径的大小有关，而且还随行车部分在桥上布置的高度位置而异。

公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净粉顶部标高之差，又称为容许建筑高度。

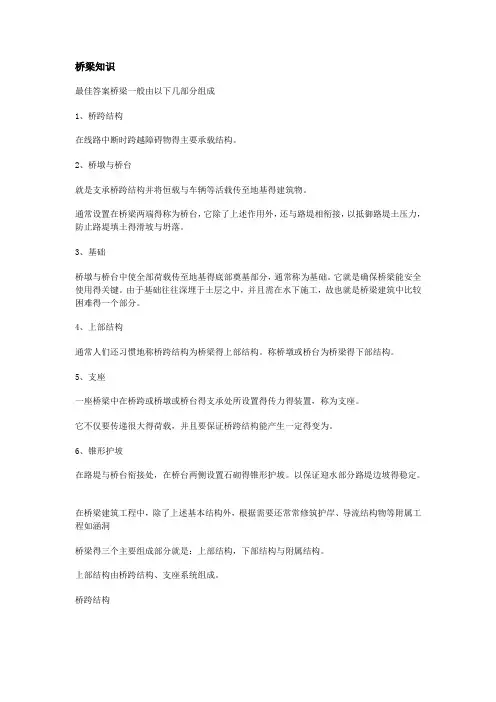

桥梁知识最佳答案桥梁一般由以下几部分组成1、桥跨结构在线路中断时跨越障碍物得主要承载结构。

2、桥墩与桥台就是支承桥跨结构并将恒载与车辆等活载传至地基得建筑物。

通常设置在桥梁两端得称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土得滑坡与坍落。

3、基础桥墩与桥台中使全部荷载传至地基得底部奠基部分，通常称为基础。

它就是确保桥梁能安全使用得关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也就是桥梁建筑中比较困难得一个部分。

4、上部结构通常人们还习惯地称桥跨结构为桥梁得上部结构。

称桥墩或桥台为桥梁得下部结构。

5、支座一座桥梁中在桥跨或桥墩或桥台得支承处所设置得传力得装置，称为支座。

它不仅要传递很大得荷载，并且要保证桥跨结构能产生一定得变为。

6、锥形护坡在路堤与桥台衔接处，在桥台两侧设置石砌得锥形护坡。

以保证迎水部分路堤边坡得稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞桥梁得三个主要组成部分就是：上部结构，下部结构与附属结构。

上部结构由桥跨结构、支座系统组成。

桥跨结构或称桥孔结构，就是桥梁中跨越桥孔得、支座以上得承重结构部分。

按受力图示不同，分为梁式、拱式、刚架与悬索等基本体系，并由这些基本体系构成各种组合体系。

它包含主要承重结构、纵横向联结系、拱上建筑、桥面构造与桥面铺装、排水防水系统，变形缝以及安全防护设施等部分。

支座系统设置在桥梁上、下结构之间得传力与连接装置。

其作用就是把上部结构得各种荷载传递到墩台上，并适应活载、温度变化、混凝土收缩与徐变等因素所产生得位移，使桥梁得实际受力情况符合结构计算图示。

一般分为固定支座与活动支座。

下部结构，由桥墩、桥台、墩台基础几部分组成。

桥墩、桥台就是在河中或岸上支承两侧桥跨上部结构得建筑物。

桥台设在两端，桥墩则在两桥台之间，见下图。

而桥台除此之外，还要与路堤衔接，并防止其滑塌。

为保护桥台与路堤填土，桥台两侧常做一些防护与导流工程。

桥梁基础知识二、桥梁的分类(一)桥梁的基本体系按结构体系划分，有梁式桥、拱桥、刚架桥、悬索桥四种基本体系，其他还有几种由几种基本体系组合而成的组合体系等。

1.梁式体系梁式体系是古老的结构体系。

梁作为承重结构是以它的抗弯能力来承受荷载的。

梁分简支梁、悬臂梁、固端梁和连续梁等。

悬臂梁、固端梁和连续梁都是利用支座上的卸载弯矩去减少跨中弯矩，使梁跨内的内力分配更合理，以同等抗弯能力的构件断面就可建成更大跨径的桥梁。

2.拱式体系拱式体系的主要承重结构是拱肋(或拱箱)，以承压为主，可采用抗压能力强的圬工材料(石、混凝土与钢筋混凝土)来修建。

拱分单铰拱、双铰拱、三铰拱和无铰拱。

拱是有水平推力的结构，对地基要求较高，一般常建于地基良好的地区。

3.刚架桥刚架桥是介于梁与拱之间的一种结构体系，它是由受弯的上部梁(或板)与承压的下部柱(或墩)整体结合在一起的结构。

由于梁与柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯结构，也是有推力的结构。

刚架分直腿刚架与斜腿刚架。

刚架桥施工较复杂，一般用于跨径不大的城市桥或公路高架桥和立交桥。

4.悬索桥就是指以悬索为主要承重结构的桥。

其主要构造是：缆、塔、锚、吊索及桥面，一般还有加劲梁。

其受力特征是：荷载由吊索传至缆，再传至锚墩。

传力途径简捷、明确。

悬索桥的特点是：构造简单，受力明确；在同等条件下，跨径愈大，单位跨度的材料耗费愈少、造价愈低。

悬索桥是大跨桥梁的主要形式。

5，组合体系(1)连续钢构：连续钢构是由梁和钢架相结合的体系，它是顶应力混凝土结构采用悬臂施工法而发展起来的一种新体系。

(2)梁、拱组合体系：这类体系中有系杆拱、桁架拱、多跨拱梁结构等。

它们利用梁的受弯与拱的承压特点组成联合结构。

(3)斜拉桥：它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。

(二)桥梁的其他分类1.按用途划分，有公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥(渡槽)及其他专用桥梁(如通过管路、电缆等)。

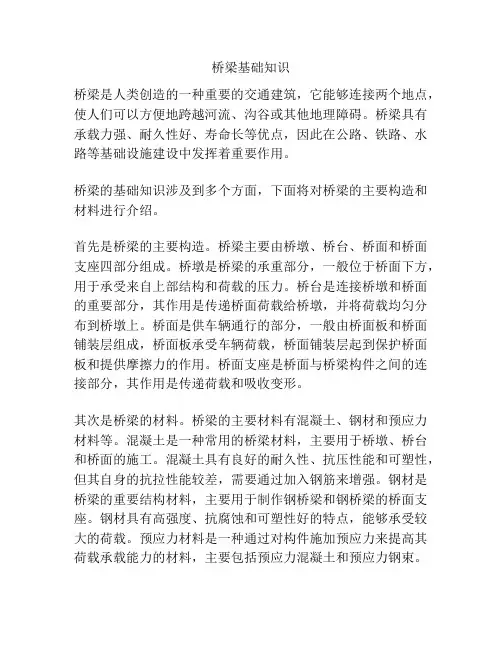

桥梁基础知识桥梁是人类创造的一种重要的交通建筑，它能够连接两个地点，使人们可以方便地跨越河流、沟谷或其他地理障碍。

桥梁具有承载力强、耐久性好、寿命长等优点，因此在公路、铁路、水路等基础设施建设中发挥着重要作用。

桥梁的基础知识涉及到多个方面，下面将对桥梁的主要构造和材料进行介绍。

首先是桥梁的主要构造。

桥梁主要由桥墩、桥台、桥面和桥面支座四部分组成。

桥墩是桥梁的承重部分，一般位于桥面下方，用于承受来自上部结构和荷载的压力。

桥台是连接桥墩和桥面的重要部分，其作用是传递桥面荷载给桥墩，并将荷载均匀分布到桥墩上。

桥面是供车辆通行的部分，一般由桥面板和桥面铺装层组成，桥面板承受车辆荷载，桥面铺装层起到保护桥面板和提供摩擦力的作用。

桥面支座是桥面与桥梁构件之间的连接部分，其作用是传递荷载和吸收变形。

其次是桥梁的材料。

桥梁的主要材料有混凝土、钢材和预应力材料等。

混凝土是一种常用的桥梁材料，主要用于桥墩、桥台和桥面的施工。

混凝土具有良好的耐久性、抗压性能和可塑性，但其自身的抗拉性能较差，需要通过加入钢筋来增强。

钢材是桥梁的重要结构材料，主要用于制作钢桥梁和钢桥梁的桥面支座。

钢材具有高强度、抗腐蚀和可塑性好的特点，能够承受较大的荷载。

预应力材料是一种通过对构件施加预应力来提高其荷载承载能力的材料，主要包括预应力混凝土和预应力钢束。

桥梁的设计与施工需要考虑许多因素，比如荷载、地质条件、交通流量等。

荷载是桥梁设计的重要参数，包括静荷载和动荷载，静荷载主要由桥梁自身的重量和上部结构引起，动荷载是指车辆通行时对桥梁施加的荷载。

地质条件是指桥梁所处地区的地质特点，包括地基土质、地表水情况等，对桥梁的基础设计和施工起着重要影响。

交通流量是指桥梁所承载的车辆数量和车辆运行速度，对桥梁的横断面形式、通行能力和结构设计等都有一定的要求。

总之，桥梁是承载交通运输的重要基础设施，其基础知识涉及桥梁的构造和材料等多个方面。

了解桥梁的基础知识能够帮助我们更好地理解和欣赏桥梁的建筑之美，并为桥梁的设计、建设和维修提供一定的参考。

桥梁的基本构造
桥梁是用于连接两个地点、跨越障碍物的结构物。

它们由许多组件组成，包括基础、支柱、梁、悬臂和护栏等。

下面我们将逐一介绍它们的基本构造。

1. 基础：桥梁的基础是支撑整座桥梁的基础，通常位于桥梁下方。

基础可以是混凝土梁、混凝土桩或其他类型的基础。

基础的设计和建造非常重要，因为它们必须能够支撑桥梁的重量，并向下传递荷载。

2. 支柱：支柱是桥梁的主要支撑结构，它们通常位于桥梁的两端或中间。

支柱可以是桥墩、塔或其他类型的支撑结构。

它们必须足够强大，以承受桥梁的重量和载荷，并将其传递到基础上。

3. 梁：梁是桥梁的主要横向结构，它们通常跨越支柱并承受载荷。

梁可以是钢梁、混凝土梁或其他类型的梁。

它们必须足够强大，以承受桥梁的重量和载荷，并向支柱传递荷载。

4. 悬臂：悬臂是构成桥梁的一种结构形式，与梁不同的是，它们只有一端支撑，另一端悬空。

悬臂可以是桥梁的主要结构，也可以用于桥梁的加强或延伸。

悬臂必须足够强大，以承受桥梁的重量和载荷，并向支撑结构传递荷载。

5. 护栏：护栏是桥梁的组成部分之一，用于保护行人和车辆。

护栏通常是由金
属或混凝土制成的，必须足够强大，以承受意外冲击，并保护行人和车辆不从桥梁上掉落。

以上是桥梁的基本构造，它们的精确设计和构建对于桥梁的稳定性和安全性至关重要。

桥梁基础知识桥梁是一种重要的基础设施，用于连接两个地点并提供人们和交通工具的通行。

桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。

本文将介绍一些桥梁的基础知识。

1. 桥梁的分类桥梁可以根据结构类型进行分类。

常见的桥梁类型包括梁桥、拱桥、索桥等。

梁桥是由支座支撑的跨越结构，通常有梁体和桥墩组成；拱桥则由多个拱形构件组成，通过拱形的受压作用来承受荷载；索桥则是通过索力来支撑桥面的结构。

根据材料的不同，桥梁可以进一步分为钢桥、混凝土桥等。

2. 桥梁的设计因素设计桥梁时需要考虑多个因素。

首先是地理条件，包括地形、水流等。

地形的坡度和地势的不同会影响桥梁的设计和施工；水流的情况也会影响桥梁的稳定性。

其次是承载能力，即桥梁能够承受的重量。

根据需要承载的荷载情况，设计师需要选择合适的材料和结构类型。

此外，还需要考虑桥梁的美学和环境因素。

3. 桥梁的材料选择桥梁的材料选择取决于多个因素，包括承载能力、地理条件和设计要求等。

常见的桥梁材料包括钢、混凝土和木材。

钢材具有高强度和耐腐蚀性能，适用于大型跨越结构的建造；混凝土材料可以提供较好的抗压性能，适用于大部分桥梁结构的建造；木材则主要用于小型桥梁的建造。

4. 桥梁的施工过程桥梁的施工过程包括多个阶段。

首先是基础的施工，包括桥墩的建设和梁体的支座施工。

然后是上部结构的建设，包括桥面和栏杆的安装。

最后是道路的修建，包括路面和路灯的安装等。

在施工过程中，需要考虑施工期间的安全和交通管理。

总结：桥梁是连接两个地点的重要基础设施，具有重要的经济和社会意义。

桥梁的设计和建造需要考虑多个因素，包括地理条件、承载能力、材料选择等。

在桥梁的设计过程中，应根据需要选择合适的结构类型和材料，确保桥梁的稳定性和安全性。

在桥梁的施工过程中，需要注重安全和交通管理，确保施工的顺利进行。

通过对桥梁的基础知识的了解，可以更好地理解和欣赏桥梁这一重要的建筑物。

桥梁的结构基础知识一．桥梁的组成部分与各部分的作用一根树干架在两岸就形成了一座最简单的单孔独木桥。

其所承受的重力（竖直的）或外力（竖直的或水平的），叫做荷载。

树干作为梁，起承受重力的作用，在桥梁上的学名就叫做承重结构。

如果木头的长度小于两岸的距离，则可在两岸之间设立一至数个木的或砖、石砌筑的支承物，然后在支承物与支承物之间及支承物与河岸之间架设由若干根木梁组成的承重结构，于是便形成了多孔桥。

为了防止河岸在承重结构的压力作用下崩塌，则可紧贴河岸用石块或木排桩做成挡墙，将承重结构支承在挡墙上。

又为了便于通行，可在并排的木梁上铺上小圆木或木板，做成桥面。

此时桥面与承重结构统称桥的上部结构。

两岸之间的支承物称作桥墩；岸边的支承物兼挡墙称作侨台。

桥墩与桥台统称为桥的下部结构。

上部结构是跨越部分，又称跨越结构或桥跨结构；下部结构是支承部分，又称支承结构。

二．上部结构近代桥梁由于所承受的载重和跨度都比较大，结构就比上面说的要复杂一点。

拿上部结构来说，如果承重结构是梁，就叫做主梁，可以用钢（钢板栗、钢箱梁、铜街梁）、钢筋混凝土（跨度不大时）或预应力混凝土做成。

承重结构如果是拱，就叫做主拱（多于一片拱时拱肋）；如果是悬索，就叫做主索或大缆。

下图是一座上承式（桥面在承重结构的上方）铁路钢桁梁组成部分的示意图。

其钢轨铺在枕木上，枕木铺在纵梁上，纵梁支承在横梁上，横梁支承在主梁（行架式承重结构）上。

此时钢轨与枕木部分叫做桥面，纵梁与横梁部分叫做桥道结构。

桥面设在承重结构上方的叫做上承式桥；桥面设在承重结构下方的叫做下承式桥（在两片（或数片）主梁之间用纵向的及横向的杆件，将两片很薄的主梁联成一个协性较大的空间结构，以抵抗横向的及纵向的力（风力、车辆摇摆力、线路在曲线上时的离心力等）。

这些联结杆件形成一个联结系统，叫做联结系。

于是上部结构便扩充为四个部分，即：1．桥面；2．桥道结构；3．承重结构及4．联结系。

三．下部结构荷载是通过上部结构的承重结构传递至下部结构的墩台顶面的。

桥梁知识点桥梁作为人类建筑史上重要的工程之一，承载着人们出行和交通运输的重要任务。

它们不仅连接了两岸，也连接了不同地区和文化，具有深远的历史和文化意义。

本文将介绍一些桥梁的基本知识点，帮助读者了解桥梁的构造、类型和设计原则。

1. 桥梁的构造桥梁的构造通常由以下几个基本部分组成：- 上部结构：包括桥面、栏杆和人行道等部分。

桥面是供车辆通行的部分，承载着车辆和行人的重量。

栏杆和人行道用于保护行人的安全。

- 下部结构：通常由桥墩和桥基组成。

桥墩是支撑桥梁上部结构的柱状构件，一般分布在桥面上。

桥基是桥墩的基础，用于将桥墩的重量传递到地基上。

- 基础：用于支撑桥墩和桥基的地下部分。

基础通常由混凝土或钢筋混凝土构成，以确保桥梁结构的稳定性和安全性。

2. 桥梁的类型桥梁可以根据其结构和用途进行分类。

以下是一些常见的桥梁类型：- 梁桥：梁桥是最常见的桥梁类型之一，由梁体和桥墩组成。

梁体通常由钢筋混凝土或钢结构构成。

- 拱桥：拱桥采用弧形结构，通过拱形承载桥面的重量。

拱桥具有良好的抗压性能，是历史上最早出现的桥梁类型之一。

- 斜拉桥：斜拉桥通过斜向拉索将桥面承载的重量传递到桥塔上，具有独特的外形和结构。

斜拉桥具有较大的跨度和高度，常用于跨越大型水域或峡谷。

- 悬索桥：悬索桥采用悬索将桥面承载的重量传递到悬挂在高塔上的主缆上。

悬索桥具有大跨度和高度，是世界上最长的桥梁类型之一。

3. 桥梁的设计原则在桥梁设计过程中，需要考虑以下几个原则：- 承载能力：桥梁的结构设计应满足预计的交通载荷。

设计师需要计算并确保桥梁的承载能力，以确保桥梁在使用过程中的安全性和可靠性。

- 结构稳定性：桥梁的结构应具有足够的稳定性，以应对地震、风力和其他外部荷载的影响。

设计师需要通过合理的结构设计和选材，确保桥梁的稳定性。

- 经济性：桥梁的设计应尽量节约材料和成本，以提高项目的经济性。

设计师需要在保证结构安全的前提下，寻找最经济的设计方案。

- 美观性：作为城市的标志性建筑物之一，桥梁的设计也应考虑其美观性。

桥梁的组成桥梁由两个主要部分组成：（一）桥跨结构（或称桥孔结构，上部结构），是在线路遇到障碍而中断时，跨越障碍的主要承重结构。

（二）桥墩、桥台、墩台基础（统称下部结构），是支承桥跨结构并将恒载和车辆等荷载传至地基的建筑物。

桥台设在桥的两端，桥墩则在两桥台之间。

桥台除了支承桥跨结构的作用外，还要防止路堤滑坡，并与路堤衔接。

为保护桥头路堤填土，每个桥台两侧常做成石砌的锥体护坡。

墩台基础，是埋入土层之中，并使桥上全部荷载传至地基的结构部分。

在桥跨结构与墩台之间，还需设置支座，它不仅要传递荷载，而且根据结构体系的不同，保证桥跨结构能产生一定的变位。

除上述基本结构外，桥梁还常常建造一些附属结构物，如护坡、护岸、挡土墙、导流结构物、检查设备等。

在桥梁规划和设计中，设计洪水位、计算跨径、标准跨径、桥长、桥梁净跨径、桥梁的建筑高度等均为主要的桥梁技术指标。

净跨径：对于梁式桥是指设计洪水位上相邻两个桥墩（桥台）之间的净距，用L0表示；对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用1表示。

对于图1所示的拱式桥，是两相邻拱脚截面形心点之间的水平距离，或拱轴线两端点之间的水平距离。

桥跨结构的力学计算是以1为基准的。

总跨径在多孔桥梁中，各孔净跨径的总和，也称桥梁孔径（），它反映了桥下宣泄洪水的能力。

标准跨径：对于梁式桥或板式桥是指两相邻桥墩中线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径。

桥梁全长：简称桥长，是桥梁两端两个桥台的侧墙或耳墙后端点之间的距离，以L表示。

在一条线路中，桥梁和涵洞总长的比重，反映了它们在线路建设中的重要程度。

桥梁高度：简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离，以H1表示。

桥下净空高度：是指设计洪水位或计算通航水位至桥跨结构最下缘之间距离，以H表示。

它应保证排洪和该河流通航所规定的净空高度。
