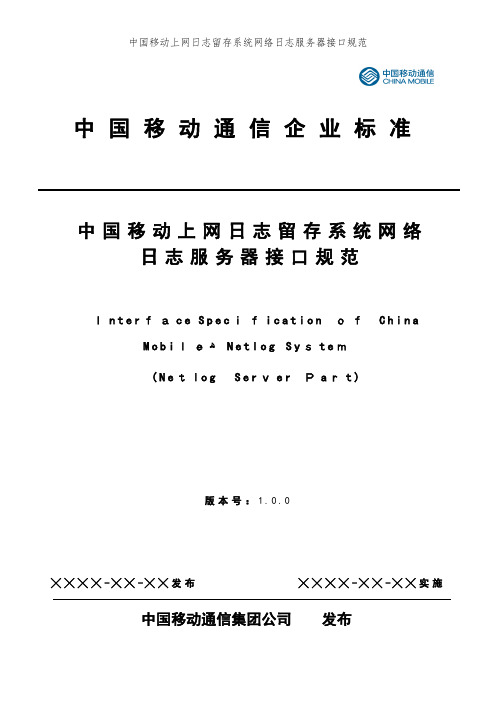

中国移动通信企业标准中国移动上网日志留存系统网络日志服务器接口规范I n t e r f a c e S p e c i f i c a t i o n o f C h i n a M o b i l eN e t l o g S y s t e m（N e t l o g S e r v e r P a r t）版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布前言 ............................................................................................................................................ I V 1范围. (6)2规范性引用文件 (6)3术语、定义和缩略语 (7)4接口在网络中的位置 (8)4.1系统描述及系统结构图 (8)4.2接口功能 (9)5接口协议 (10)5.1SDTP实时通信协议 (10)5.1.1消息类型 (11)5.1.2消息结构 (12)5.1.3连接管理流程 (12)5.1.4连接管理消息 (14)版本协商verNego (14)5.1.4.1.1请求 (14)5.1.4.1.2应答 (14)链路认证linkAuth (14)5.1.4.1.3请求 (14)5.1.4.1.4应答 (15)链路检测linkCheck (15)5.1.4.1.5请求 (15)5.1.4.1.6应答 (15)链路数据发送校验linkDataCheck (15)5.1.4.1.7请求 (15)5.1.4.1.8应答 (16)链路释放linkRel (17)5.1.4.1.9请求 (17)5.1.4.1.10应答 (17)XDR对应原始数据传输XDRRawDataSend (17)5.1.4.1.11XDR对应原始数据传输请求 (17)5.1.4.1.12XDR对应原始数据传输应答 (18)CDR/TDR信令数据通知notifyCDR/TDRData (18)5.1.4.1.13通知请求 (18)5.1.4.1.14通知应答 (18)5.2FTP文件传输协议 (19)5.2.1接口说明 (19)5.2.2应用场景 (19)5.2.3数据校验文件格式 (19)5.2.4校验规则 (20)5.2.5FTP文件管理 (20)5.2.6全量信令数据传输接口 (20)。

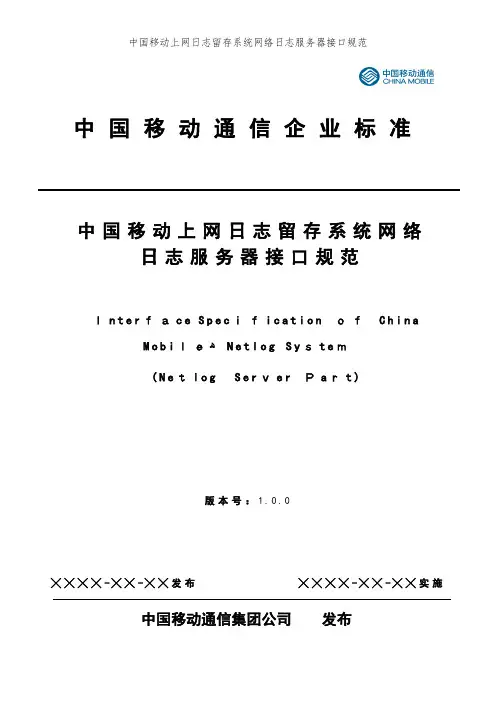

中国移动通信企业标准中国移动上网日志留存系统网络日志服务器接口规范I n t e r f a c e Sp e c i f i c a t i o n o f Ch i n a Mo b i l e Ne t l og Sy s t e m（ Ne t l o g Se r v e r Pa r t ）版本号：1.0.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布前言 (IV)1范围 (6)2规范性引用文件 (6)3术语、定义和缩略语 (7)4接口在网络中的位置 (8)4.1系统描述及系统结构图 (8)4.2接口功能 (9)5接口协议 (10)5.1SDTP 实时通信协议 (10)5.1.1消息类型 (11)5.1.2消息结构 (12)5.1.3连接管理流程 (12)5.1.4连接管理消息 (14)版本协商 verNego (14)5.1.4.1.1请求 (14)5.1.4.1.2应答 (14)链路认证 linkAuth (14)5.1.4.1.3请求 (14)5.1.4.1.4应答 (15)链路检测 linkCheck (15)5.1.4.1.5请求 (15)5.1.4.1.6应答 (15)链路数据发送校验 linkDataCheck (15)5.1.4.1.7请求 (15)5.1.4.1.8应答 (16)链路释放 linkRel (17)5.1.4.1.9请求 (17)5.1.4.1.10应答 (17)XDR 对应原始数据传输 XDRRawDataSend (17)5.1.4.1.11XDR 对应原始数据传输请求 (17)5.1.4.1.12XDR 对应原始数据传输应答 (18)CDR/TDR 信令数据通知 notifyCDR/TDRData (18)5.1.4.1.13通知请求 (18)5.1.4.1.14通知应答 (18)5.2FTP 文件传输协议 (19)5.2.1接口说明 (19)5.2.2应用场景 (19)5.2.3数据校验文件格式 (19)5.2.4校验规则 (20)5.2.5FTP文件管理 (20)5.2.6全量信令数据传输接口 (20)5.3接口和数据结构要求 (21)5.3.1至数据合成服务器接口（南向） (21)5.3.2至IDC 信息安全管理系统接口（南向） (21)5.3.3至上网日志查询平台接口（北向） (21)5.3.4至指定系统（经上报网关）接口（北向） (21)5.3.5至性能管理系统接口（北向） (21)5.3.6至手机恶意软件监控系统接口（北向） (21)5.3.7至经营分析系统（经上报网关）接口（北向） (21)5.3.8至IDC 信息安全管理系统接口（北向） (21)6编制历史 (22)附录 A省市编号 (22)A.1.省编号 (22)A.2.市编号 (23)前言本标准规定了中国移动上网日志留存系统网络日志服务器与其他相关网元设备和应用系统连接的接口标准，以及系统内部需要公开定义的各种接口。

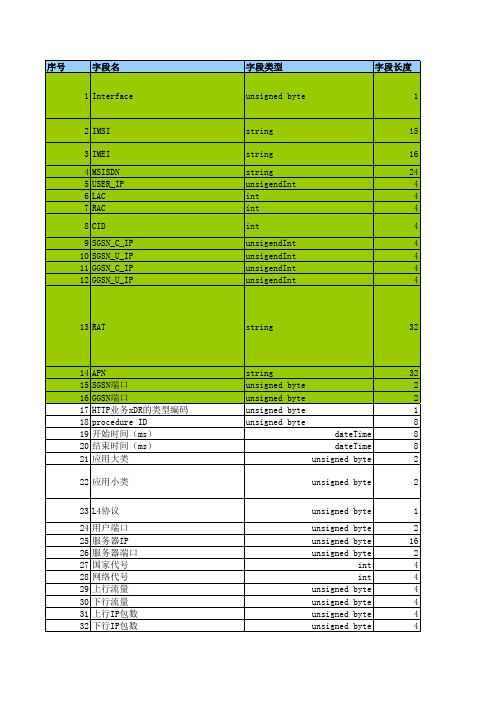

中国移动通信企业标准QB-╳╳-╳╳╳-╳╳中国移动统一DPI设备技术规范T e c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C版本号：1.0╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司发布目录前言 (IV)1范围 (1)2规范性引用文件 (1)3术语、定义和缩略语 (2)3.1定义和术语 (2)3.2缩写 (2)4设备概述 (2)4.1统一DPI定义 (2)4.2适用场景 (3)4.2.1场景一：PS侧 (3)4.2.2场景二：IDC出口 (3)4.2.3场景三：省网出口 (3)4.2.4场景四：省网网间出口 (3)4.2.5场景五：骨干网网间出口 (3)4.3复用方式 (3)4.3.1方式一：分光复用（可选） (3)4.3.2方式二：原始报文镜像复用 (3)4.3.3方式三：会话级数据复用 (3)4.3.4方式四：统计级数据复用 (3)5设备结构 (4)5.1设备结构图 (4)5.2模块功能描述 (4)5.3接口描述 (4)6设备功能要求 (5)6.1识别功能 (5)6.2分析统计功能 (6)6.2.1流量流向及业务占比分析统计 (6)6.2.2网站分析统计 (6)6.3控制功能 (6)6.3.1串接模式下的控制功能 (6)6.3.2并接模式下的控制功能（可选） (7)6.4复用功能 (7)6.4.1分光复用（可选） (7)6.4.2原始报文镜像复用 (7)6.4.3会话级数据复用 (8)6.4.4统计级数据复用 (8)6.5安全功能 (8)6.5.1DDoS攻击监控 (8)6.5.2文本/图片还原 (8)6.5.3软件还原（仅对PS侧场景要求） (8)6.6回填功能 (8)6.7非对称流量归并功能 (9)6.8数据回放功能 (9)6.9原始数据留存功能（仅对PS侧场景要求） (9)6.10用户在线状态查询功能（仅对PS侧场景要求） (9)6.11上报告警功能要求（仅对PS侧场景要求） (9)7接口物理要求 (9)7.1线路接口 (9)7.2复用、配置接口 (10)8接口格式要求 (10)8.1镜像接口 (10)8.2会话数据接口 (10)8.2.1文件接口 (10)8.2.2实时接口（仅对PS侧场景要求） (11)8.2.3数据要求 (12)8.3统计数据接口 (23)8.3.1接口概要 (23)8.3.2通信流程 (24)8.3.3统计指标集 (24)8.4配置接口 (27)8.4.1接口概要 (27)8.4.2消息格式 (28)9设备性能要求 (43)9.1流量识别和控制指标 (43)9.2转发性能指标（仅对串接设备要求） (43)9.3复用性能要求 (44)9.4节能要求 (44)10时间同步要求 (44)11可靠性要求 (44)12网管要求 (45)12.1配置管理 (45)12.2查询设备信息 (46)12.2.1设备硬件信息 (46)12.2.2设备网络信息 (46)12.3查询设备状态 (47)12.3.1设备负荷 (47)12.4设备状态管理 (48)12.4.1故障管理 (48)12.5性能管理 (48)12.6安全管理 (48)13操作维护要求 (49)13.1可管理性 (49)13.2可维护性 (49)13.3易用性 (49)14附录 (50)14.1附录A状态编码 (50)14.2附录B消息类型定义 (50)14.3附录C策略回应错误类型 (51)14.4附录D XDR类型编码 (51)14.5附录E统计报表类型编码 (51)14.6附录F浏览工具 (51)14.7附录G门户应用集合 (52)14.8附录H E MAIL事务类型编码 (52)15编制历史 (54)前言本规范对中国移动网内使用的深度包检测（DPI）设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。

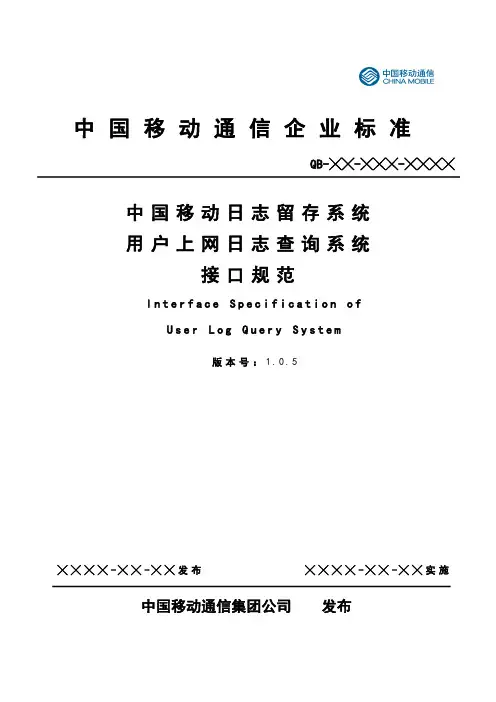

中国移动通信企业标准 中国移动日志留存系统 用户上网日志查询系统 接口规范I n t e r f a c e S p e c i f i c a t i o n o f U s e r L o g Q u e r y S y s t e m 版本号：1.0.5 中国移动通信集团公司 发布╳╳╳╳-╳╳-╳╳发布╳╳╳╳-╳╳-╳╳实施 QB-╳╳-╳╳╳-╳╳╳╳目录前言 (III)1.范围 (1)2.规范性引用文件 (1)3.术语、定义和缩略语 (1)3.1.术语、定义 (1)3.2.缩略语 (1)4.系统介绍 (2)5.系统结构 (4)5.1.外部接口 (4)5.2.接口传输承载方式 (5)6.上网日志查询交互接口(南向接口) (6)6.1.消息流程 (6)6.2.接口协议 (7)6.2.1. IF_ QUERY（用户信息查询接口） (7)6.2.2. IF_UPLOAD（用户信息上报接口） (7)6.2.3. IF_NOTIFY（用户信息上报完毕通知接口） (8)6.3.接口消息结构 (8)6.3.1. 用户信息查询请求消息（UDRQueryRequest） (8)6.3.2. 用户信息查询响应（UDRQueryResponse） (9)6.3.3. 用户信息上报完毕通知消息(UDRNotifyRequest) (10)6.3.4. 用户信息上报完毕通知响应消息(UDRNotifyResponse) (11)6.4.FTP文件格式要求 (12)6.4.1. 文件编码规则 (12)6.4.2. 文件命名规则 (12)6.4.2.1. WAP网关话单处理机 (12)6.4.2.2. 网络日志服务器 (12)6.4.2.3. WLAN Radius服务器 (13)6.4.3. 文件格式规则 (13)6.4.3.1. WAP网关话单处理机 (13)6.4.3.2. 网络日志服务器 (14)6.4.3.3. WLAN Radius服务器 (14)6.4.4. 文件生成规则 (15)6.5.异常处理流程 (15)7.绑定关系同步接口 (16)7.1.业务流程 (16)7.2.接口协议 (16)7.3.FTP文件格式要求 (17)7.3.1. 文件编码规则 (17)7.3.2. 文件命名规则 (17)7.3.3. 文件格式规则 (17)7.3.4. 文件生成规则 (17)8.在线查询服务接口（北向接口） (18)8.1.消息流程 (18)8.2.接口协议 (19)Query（用户信息查询接口） (19)Upload（查询结果响应接口） (19)Notify（用户信息查询结果响应完毕通知接口） (20)8.3.接口消息结构 (20)8.3.1. 用户信息查询请求消息（onlinequery） (20)8.3.2. 用户信息查询响应（onlinequeryresponse） (22)8.3.3. 用户信息上报通知消息(onlinenotify) (23)8.3.4. 用户信息上传完毕通知响应消息(onlinenotifyresponse) (24)8.4.FTP文件格式要求 (24)8.4.1. 文件编码规则 (24)8.4.2. 文件命名规则 (25)8.4.3. 文件格式规则 (25)8.4.4. 文件生成规则 (25)8.5.异常处理流程 (25)9.编制历史 (26)前言本标准规定了用户上网日志查询系统与其他互联网元间的接口规范，是用户上网日志查询系统、WAP网关话单处理机、网络日志服务器、WLAN中央/二级Radius服务器以及随e行G3上网笔记本业务自助服务平台需要遵从的技术文件。

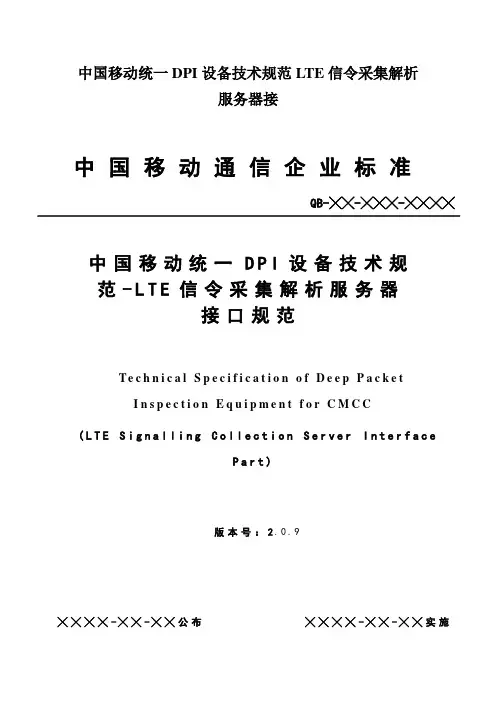

中国移动统一DPI设备技术规范LTE信令采集解析服务器接中国移动通信企业标准QB-╳╳-╳╳╳-╳╳╳╳中国移动统一D P I设备技术规范-L T E信令采集解析服务器接口规范Te c h n i c a l S p e c i f i c a t i o n o f D e e p P a c k e tI n s p e c t i o n E q u i p m e n t f o r C M C C(L T E S i g n a l l i n g C o l l e c t i o n S e r v e r I n t e r f a c eP a r t)版本号：2.0.9╳╳╳╳-╳╳-╳╳公布╳╳╳╳-╳╳-╳╳实施中国移动通信集团公司公布目录1范畴 (2)2规范性引用文件 (2)3术语、定义和缩略语 (3)4接口在网络中的位置 (4)5LTE接口XDR数据构成方式 (5)5.1.XDR编号与上报要求 (5)6Uu接口XDR数据结构 (5)6.1.公共信息 (5)6.2.Uu接口信息 (6)6.3.Uu接口Keyword 1字段定义 (9)6.4.Uu接口事件流程开始/终止标识 (9)7X2接口XDR数据结构 (10)7.1.公共信息 (10)7.2.X2接口信息 (10)7.3.X2接口事件流程开始/终止标识 (12)8UE_MR XDR数据结构 (13)8.1.公共信息 (13)8.2.UE_MR信息 (13)9Cell_MR XDR数据结构 (15)9.1.公共信息 (15)9.2.Cell_MR信息 (15)10S1-MME接口XDR数据结构 (16)10.1.公共信息 (16)10.2.S1-MME接口信息 (16)10.3.S1-MME接口Keyword 1字段定义 (21)10.4.S1-MME接口Keyword 2字段定义 (22)10.5.S1-MME接口事件流程开始/终止标识 (22)11S1-U接口XDR数据结构 (22)12S6a 接口XDR数据结构 (23)12.1.公共信息 (23)12.2.S6a接口信息 (23)13S10、S11接口XDR数据结构 (24)13.1.公共信息 (24)13.2.S10、S11接口信息 (24)14S5/S8-C接口XDR数据结构 (27)14.1.公共信息 (27)14.2.S5/S8-C接口信息 (27)15SGs接口XDR数据结构 (29)15.1.公共信息 (29)15.2.SGs接口信息 (30)16Gn-C接口XDR数据结构 (31)16.1.公共信息 (31)16.2.Gn-C接口信息 (31)17基于XDR的原始码流上报 (33)17.1.原始码流上报功能 (33)17.2.基于XDR上报原始码流的格式 (33)17.3.按帧封装的原始码流要求 (34)17.3.1.通用包头格式 (34)17.3.2.专用包头格式 (35)17.3.3.原始数据 (35)18接口协议 (35)18.1.SDTP协议概述 (35)18.2.消息类型 (36)18.3.消息结构 (36)18.4.连接治理流程 (37)18.5.连接治理消息 (39)18.5.1.版本协商verNego (39)18.5.1.1.要求 (39)18.5.1.2.应答 (39)18.5.2.链路认证linkAuth (39)18.5.2.1.要求 (39)18.5.2.2.应答 (40)18.5.3.链路检测linkCheck (40)18.5.3.1.要求 (40)18.5.3.2.应答 (40)18.5.4.链路数据发送校验linkDataCheck (41)18.5.4.1.要求 (41)18.5.4.2.应答 (41)18.5.5.链路开释linkRel (41)18.5.5.1.要求 (41)18.5.5.2.应答 (42)18.6.数据传输消息 (42)18.6.1.XDR数据传输notifyXDRData (42)18.6.1.1.要求 (42)18.6.1.2.应答 (42)18.6.2.XDR对应原始码流传输XDRRawDataSend (42)18.6.2.1.要求 (42)18.6.2.2.应答 (43)19编制历史 (43)附录A：Uu/X2接口XDR事件流程和关键信令点 (44)附录B：S1-MME接口XDR事件流程和关键信令点 (44)前言本规范对中国移动网内使用的深度包检测〔DPI〕设备的功能和性能提出要求，是部署统一DPI设备需要遵从的技术文件。
中国移动通信企业标准QB-W-025-2011中国移动上网日志留存系统规范G b/I u P S采集解析设备规范E q u i p m e n t S p e c i f i c a t i o n o f C h i n a M o b i l eN e t l o g S y s t e m（S i g n a l C o l l e c t i o n G b/I u P S P a r t）版本号：1.0.02013-6-25发布2013-6-27实施中国移动通信集团公司发布目录前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)4 设备在系统中的位置 (2)5 功能要求 (3)5.1 Gb/IuPS采集位置要求 (4)5.2 数据旁路功能要求 (6)5.3 数据接入功能要求 (7)5.4 协议解码功能要求 (7)5.5 DPI功能要求（可选） (8)5.6 数据存储功能要求 (9)5.7 数据输出功能要求 (10)5.8 上报告警功能要求 (10)6 性能指标和可靠性要求 (11)6.1 性能要求 (11)6.2 软件要求 (11)6.3 硬件要求 (12)6.4 可扩展要求 (12)6.5 部署要求 (12)6.6 可靠性 (13)7 接口要求 (13)7.1 千兆以太网接口 (13)7.1.1 1000BaseT接口 (14)7.1.2 1000Base-SX接口 (14)7.1.3 1000Base-LX接口 (14)7.2 10G以太网接口 (14)7.2.1 10GBase-S接口 (14)7.2.2 10GBase-L接口 (14)7.2.3 10GBase-E接口 (14)8 时间同步要求 (15)9 网管要求 (15)9.1 配置管理 (15)9.2 查询设备信息 (17)9.2.1 设备硬件信息 (17)9.2.2 设备网络信息 (17)9.3 查询设备状态 (18)9.3.1 设备负荷 (18)9.4 设备状态管理 (19)9.4.1 故障管理 (19)9.5 性能管理 (20)9.6 安全管理 (20)10 操作维护要求 (21)10.1 可管理性 (21)10.2 可维护性 (22)10.3 易用性 (22)11 网络安全要求 (22)12 编制历史 (23)前言本标准对中国移动上网日志留存系统中的数据采集层设备提出要求，是中国移动上网日志留存系统建设需要遵从的技术文件。
本标准主要包括以下几方面内容：系统功能要求、性能指标和可靠性要求、接口要求、时间同步要求、网管要求、操作维护要求、网络安全要求。
本标准是中国移动上网日志留存系统系列标准之一，该系列标准的结构、名称或预计的名称如下：本标准由中国移动通信集团公司网络部提出，集团公司技术部归口。
本标准起草单位：中国移动通信集团网络部本标准主要起草人：邢喆、赵辉、赵恒、刘坤、柏洪涛、周维、卫涛、韦薇、李心恬1范围本标准规定了Gb/IuPS采集解析设备的系统结构、功能要求、接口要求、性能要求、时间同步要求、网管要求、操作维护要求、网络安全要求，供中国移动内部和厂商共同使用；适用于GPRS、EDGE及3G网络环境。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
表2-1 规范性引用文件3术语、定义和缩略语“必须”、“推荐”/“建议”、和“可选”等词语在本标准中的使用需遵循以下指导。
- “必选”/“必须”项是指业务、产品和设备所必须提供的功能或性能要求；对应于RFC2119 MUST，REQUIRED，SHALL。
- “推荐”/“建议”/“应”项是指在标准中未作强制要求，若业务、产品和设备提供的功能或性能要求被认为更佳；对应于RFC2119 RECOMMENDED，SHOULD。
- “可选”/“可”项指参考性要求，是业务、产品和设备在目前阶段可不提供的功能或性能要求；对应于RFC2119 MAY，OPTIONAL。
- 必不能，不能，不得：表示绝对的禁止；对应于RFC2119 MUST NOT，SHALL NOT。
- 不推荐，不建议：表示若业务、产品和设备按照所述内容制作，被认为略次；对应于RFC2119 SHOULD NOT，NOT RECOMMENDED。
- 规范中除了明确指明为“推荐”/“建议”、“可选”外，均为必须要求。
表3-1 词语解释4设备在系统中的位置中国移动上网日志留存系统的总体架构，系统分为采集、解码层、共享、应用四层。
数据采集层：数据采集层的主要功能是实现Gn、防火墙、Gb/Iu-PS等接口数据的采集，并完成对采集数据的解析，生成原始XDR。
数据解析层:数据解析层的主要功能是对采集的Mc接口原始信令进行解码，生成XDR等；对Gn、防火墙、Gb/Iu-PS等接口采集生成的原始XDR进行分析，合成相关系统所需的目标XDR。
共享层:共享层的主要功能是完成日志数据的存储、查询等，并面向应用层提供灵活的转发接口。
应用层：应用层包含各应用系统。
图4-1上网日志留存系统结构图本文档对Gb/IuPS采集解析设备功能进行描述，Gb/IuPS采集层采集解析设备位于上图采集层标示出的位置，完成Gb/IuPS原始数据的采集、消息的解码合成、DPI/DFI分析，生成XDR 数据和全量数据并向解码层传送。
5功能要求采集层设备需支持对Gb、IuPS数据链路的采集、处理。
采集方式需符合相关规定的要求，对数据的采集不能影响到原有通信网络的正常功能。
需要完成的功能如下： 数据旁路：在原有数据链路上复制一份或多份数据传输给采集设备进行处理，对原有数据链路没有影响。
不同物理类型的接口，需要不同的旁路设备，包括：⏹光口链路：分光器⏹电口链路：TAP●数据接入：对于旁路出来的数据进行采集，能够同时接入多条不同类型的链路，包括但不限于：GE光/电、10GE光。
需要完成的功能包括但不限于：⏹数据汇聚：在不超过单台采集机能力的情况下，能够实现对多条低速链路进行汇聚采集⏹分流：对于高速链路，在超过单台采集机处理能力的情况下，能够实现流量的负荷分担，分流时不允许采用静态IP配置的方法进行分流（比如按照BSC/RNCIP进行分流），而是能够动态对流量进行分配，不需要现网相关的静态配置。
⏹数据采集：从接入的端口上对数据包进行抓取、打时间戳等操作●协议解码：对采集下来的Gb、IuPS信令进行全协议解码●DPI/DFI：对采集的数据流进行DPI/DFI分析，识别业务类型、提取需要的字段（对于Gb/Iups接口，DPI/DFI功能为可选项，由省公司决定是否对Gb/Iups用户面数据进行分析输出）●数据存储：在特定场景下对数据进行存储●数据输出：输出信令面XDR（用户面XDR输出为可选项，由省公司决定采集层是否输出用户面XDR）下面分章节对上述功能进行展开说明。
5.1 Gb/IuPS采集位置要求对于Gb/IuPS接口的采集有两个可选位置，如下图所示：SGSNSGSN 所在CEPS 域接入或汇聚路由器采集位置1采集位置2图5-1 Gb/Iups 采集位置两个可选采集位置各有优缺点，见下表，各省份和系统建设厂家可根据自身情况选择。
分光器１主设备１主设备２分光器２信令采集共享系统图5-2 分光器部署图分光器用于监测以光纤为载体的链路，采用1:9或2:8分光，应对主信号端衰减的信号较少，不影响主链路。
5.2.2 TAP功能要求图5-3 TAP部署图TAP设备用于监测百兆电口或者千兆电口的链路，并支持百兆、千兆自适应，其功能是将电信号复制一份，TAP的网络口接被测链路的两端设备，TAP的监测口接数据采集系统。
TAP 设备失电后被测链路主通道具备链路直通的功能。
采集设备能够支持现网常见链路类型，包括但不限于：GE光口、GE电口、10GE光口。
单台设备支持多种不同链路的混合接入。
5.4 协议解码功能要求支持Gb接口协议栈：图5-4 Gb接口协议栈支持但不限于以下标准协议：●3GPP TS 23.060: "General Packet Radio Service (GPRS); Service description;Stage 2"；●3GPP TS 48.014: "General Packet Radio Service (GPRS); Base Station System(BSS) Serving GPRS Support Node (SGSN) interface; Gb interface Layer 1"；●3GPP TS 48.016: "General Packet Radio Service (GPRS); Base Station System(BSS) - Serving GPRS Support Node (SGSN) interface; Network Service"；●3GPP TS 48.018: "General Packet Radio Service (GPRS); Base Station System(BSS) - Serving GP。
支持Iu PS接口协议栈：图5-5 Iu-PS接口协议栈支持但不限于以下标准协议：●25.410 UTRAN Iu Interface：General Aspects and Principles；●25.411 UTRAN Iu interface layer 1；●25.412 UTRAN Iu interface signalling transport；●25.413 UTRAN Iu interface Radio Access Network Application Part (RANAP)signalling；●25.414 UTRAN Iu interface data transport & transport signalling；●25.415 UTRAN Iu interface user plane protocols；5.5 DPI功能要求（可选）该功能模块为可选功能。
采集设备能够利用DPI和DFI技术，对数据包解析，识别用户面数据中包含的业务类型，并提取相关元数据字段，以下是中国移动要求支持的业务大类列表：更加详细的要求请参考《中国移动数据流量DPI识别能力规范》。
要求采集层设备能够采用定期或是不定期方式更新业务识别能力，持续跟踪各种应用的发展和演进。
