上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIgmp international GmbHgmpInternational GmbH上海张江集电港四期工程方案设计 ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAI目录项目概况 区域规划概念 总平面设计 景观设计 建筑单体设计 建筑立面设计 绿色建筑设计 PROJECT SURVEY CONCEPTION OF REGION URBAN PLAN MASTER PLAN DESIGN LANDSCAPE DESIGN ARCHITECTURE DESIGN FACEDE DESIGN GREEN BUILDING DESIGNgmpInternational GmbH上海张江集电港四期工程方案设计 ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIgmpInternational GmbH上海张江集电港四期工程方案设计 ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIgmpInternational GmbH上海张江集电港四期工程方案设计 ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIPERSPECTIVE VIEW ENTRANCEgmpInternational GmbH上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIPERSPECTIVE VIEW DANGUI ROADgmpInternational GmbH上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIBIRDVIEW PERSPECTIVEgmpInternational GmbH上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAIBIRDVIEW PERSPECTIVEgmpInternational GmbH上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAI项目概况PROJECT SURVERYgmpInternational GmbH上海张江集电港四期工程方案设计ZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAISITE SATELLITE BILDgmpInternational GmbHZHANG JIANG INTEGRATED CIRCUIT PORT (PHASE IV) PROJECT, SHANGHAI上海张江集电港四期工程方案设计工程概况工程名称：上海张江集成电路产业区开发有限公司张江集电港四期工程建设地点：张江集成电路产业区首期开发地块内的1-5、1-6地块，北临龙东大道，南靠丹桂路，东临张东路，西侧是在建剑腾项目建设单位：上海张江集成电路产业区开发有限公司用地规划建设要求：1） 1-5地块为M1，1-6地块为M1C6（拟将土地合并为统一地块，用地性质调整为C2C6）。

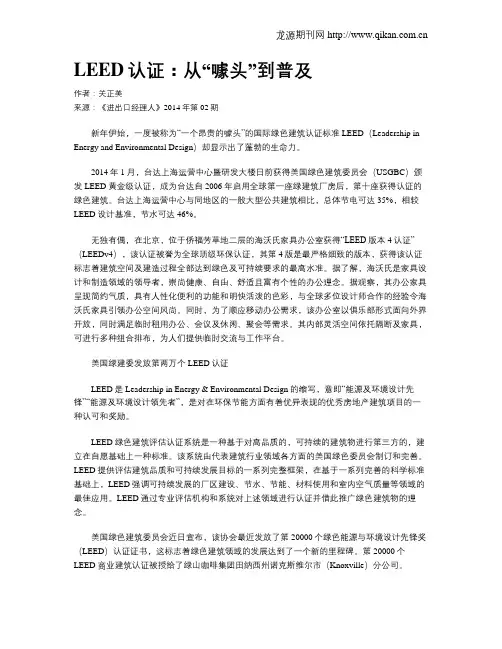

LEED认证：从“噱头”到普及作者：关正美来源：《进出口经理人》2014年第02期新年伊始，一度被称为“一个昂贵的噱头”的国际绿色建筑认证标准LEED（Leadership in Energy and Environmental Design）却显示出了蓬勃的生命力。
2014年1月，台达上海运营中心暨研发大楼日前获得美国绿色建筑委员会（USGBC）颁发LEED黄金级认证，成为台达自2006年启用全球第一座绿建筑厂房后，第十座获得认证的绿色建筑。
台达上海运营中心与同地区的一般大型公共建筑相比，总体节电可达35%，相较LEED设计基准，节水可达46%。
无独有偶，在北京，位于侨福芳草地二层的海沃氏家具办公室获得“LEED版本4认证”（LEEDv4），该认证被誉为全球顶级环保认证，其第4版是最严格细致的版本，获得该认证标志着建筑空间及建造过程全部达到绿色及可持续要求的最高水准。
据了解，海沃氏是家具设计和制造领域的领导者，崇尚健康、自由、舒适且富有个性的办公理念。
据观察，其办公家具呈现简约气质，具有人性化便利的功能和明快活泼的色彩，与全球多位设计师合作的经验令海沃氏家具引领办公空间风尚。
同时，为了顺应移动办公需求，该办公室以俱乐部形式面向外界开放，同时满足临时租用办公、会议及休闲、聚会等需求。
其内部灵活空间依托隔断及家具，可进行多种组合排布，为人们提供临时交流与工作平台。
美国绿建委发放第两万个LEED认证LEED是Leadership in Energy & Environmental Design的缩写，意即“能源及环境设计先锋”“能源及环境设计领先者”，是对在环保节能方面有着优异表现的优秀房地产建筑项目的一种认可和奖励。
LEED绿色建筑评估认证系统是一种基于对高品质的，可持续的建筑物进行第三方的，建立在自愿基础上一种标准。
该系统由代表建筑行业领域各方面的美国绿色委员会制订和完善。
LEED提供评估建筑品质和可持续发展目标的一系列完整框架，在基于一系列完善的科学标准基础上，LEED强调可持续发展的厂区建设、节水、节能、材料使用和室内空气质量等领域的最佳应用。

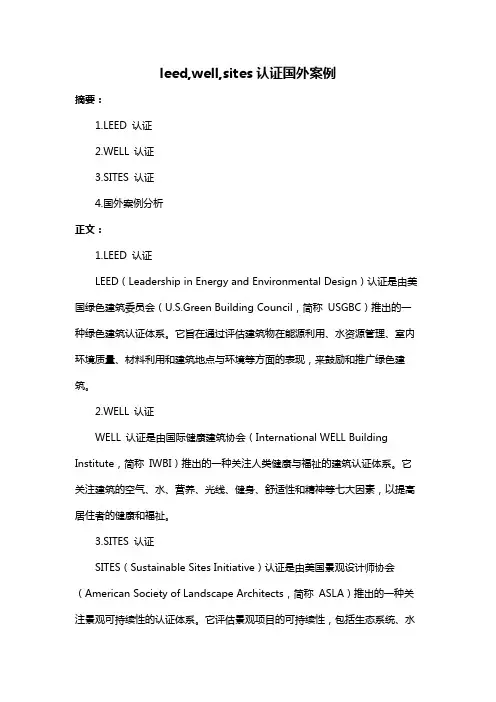

leed,well,sites认证国外案例摘要：1.LEED 认证2.WELL 认证3.SITES 认证4.国外案例分析正文：1.LEED 认证LEED（Leadership in Energy and Environmental Design）认证是由美国绿色建筑委员会（U.S.Green Building Council，简称USGBC）推出的一种绿色建筑认证体系。
它旨在通过评估建筑物在能源利用、水资源管理、室内环境质量、材料利用和建筑地点与环境等方面的表现，来鼓励和推广绿色建筑。
2.WELL 认证WELL 认证是由国际健康建筑协会（International WELL Building Institute，简称IWBI）推出的一种关注人类健康与福祉的建筑认证体系。
它关注建筑的空气、水、营养、光线、健身、舒适性和精神等七大因素，以提高居住者的健康和福祉。
3.SITES 认证SITES（Sustainable Sites Initiative）认证是由美国景观设计师协会（American Society of Landscape Architects，简称ASLA）推出的一种关注景观可持续性的认证体系。
它评估景观项目的可持续性，包括生态系统、水资源、土壤和材料等方面，以促进景观设计的可持续发展。
4.国外案例分析在美国，有一座名为“The Living Building”的建筑，它是世界上第一个获得LEED 认证的住宅建筑。
这座建筑采用了太阳能光伏板、雨水收集系统和有机废物处理系统等绿色技术，实现了能源和水资源的自给自足。
在丹麦，哥本哈根的“8Tallet”公寓楼是一个典型的WELL 认证项目。
这座建筑采用了多种绿色技术，如自然通风、日光利用和废物回收等，为居住者提供了一个健康舒适的生活环境。
在澳大利亚，墨尔本的“Burwood Brickworks”项目是一个获得SITES 认证的景观项目。
该项目在设计中充分考虑了生态保护和可持续性，如保护原有的树木、使用再生建筑材料和收集雨水用于灌溉等。
项目地点：上海浦东新区丹桂路 999 号设计单位：“刘宇扬建筑事务所 + 阿科米星建筑设计事务所”联合工作组、上海建筑设计研究院有限公司主持建筑师：刘宇扬（ALYA ）、庄慎、朱捷（AMG ）项目建筑师：曹飞乐（ALYA ）、田丹妮（AMG ）设计团队：王珂一、王珏、王典、杨明喜、林益洪（ALYA ）、顾天恩、陈龙、孙闻良、方昱、龚佳佩（AMG ）项目类型：办公研发基地面积：19300 平方米 建筑面积： 54700 平方米设计时间：2011建成时间：2016摄影：陈颢、苏圣亮、Herman Mao 张江集电港（四期）ZHANGJIANG IC HARBOUR PHASE IV张江集电港四期华鑫慧天地，由刘宇扬建筑事务所与阿科米星建筑设计事务所组成的建筑设计联合团队设计。
项目北侧毗邻龙东大道，东侧为申江路，南邻丹桂路。
园区由18栋多层研发建筑（4/5层）和2栋高层研发建筑（12层）组成。
设计团队通过研究高容量高密度条件下，集中办公园区的空间规划、建筑设计的可能性，把原有的工业属性转化为研发办公业态，形成有效的城市更新手段。
混合的建筑类型，不同尺度与不同领域感的公共空间，个性化、差异化的建筑形象在同一个园区内被有效融合地组织在一起，互相促进，形成了一个高品质体验的当代创新园区。
建筑群组生成工作组规划的难点在于在总和容量与建筑占地率之间找到空间布局的最佳模式。
在开发定位上，业主方提出开发独栋式总部办公楼的设想，同时期待12万平方米的容量指标。
在一系列的容量与空间模式研究中，工作组发现，同样条件下，当建筑占地板块越集中、越大的时候，场地余下空间能形成的公共空间就越集中、越大。
反之，当建筑占地板块分裂得越小时，场地余下空间能形成的公共空间就越分散、越平均、越小。
这样的变化规律研究形同研究大陆板块漂移，因此被称为“板块漂移”。
利用这个规律原理，设计团队最后找到了总体公共空间与组团次级开放空间均衡而最佳的状态，使公共空间形成分级，由各个组团之间的大型公共广场作为第一级别的公共空间，多层组团内的广场与通道作为第二级别的空间，由此形成空间的整体体系，创造良好的节奏与多元的氛围。
LEED体系认证的应用范围及实际应用情况1. 应用背景随着全球环境问题的日益严重，人们对绿色建筑和可持续发展的需求不断增加。
为了推动建筑行业向更环保、更节能的方向发展，美国绿色建筑委员会（USGBC）于1998年推出了LEED（Leadership in Energy and Environmental Design）绿色建筑评估体系。
LEED体系认证是一种用于评估建筑和社区可持续性的国际认可的标准。
它通过对建筑项目的设计、建造和运营过程进行全面评估，以确保建筑物在节能、水资源利用、室内环境质量、材料选择、循环再利用等方面达到一定的环保标准。
2. 应用过程2.1 评估标准LEED体系认证的评估标准根据建筑的不同类型和用途而有所不同，主要包括以下几个方面：2.1.1 可持续场地发展评估建筑项目的选址和规划是否符合环保原则，包括选择可再生能源、减少土地开发、保护生态系统等。
2.1.2 水资源利用评估建筑项目的水资源利用效率，包括减少用水量、回收利用雨水和废水、提高水资源利用效率等。
2.1.3 能源与大气质量评估建筑项目的能源消耗和排放情况，包括采用高效能源设备、使用可再生能源、减少温室气体排放等。
2.1.4 材料与资源评估建筑项目的材料选择和资源利用情况，包括使用环保材料、减少建筑废弃物、促进循环再利用等。
2.1.5 室内环境质量评估建筑项目的室内环境质量，包括空气质量、采光、噪音控制、室内环境舒适度等。
2.2 申请流程LEED体系认证的申请流程一般包括以下几个步骤：2.2.1 注册项目项目方需要在USGBC的官方网站上注册项目，并选择适用的评估标准。
2.2.2 提交申请材料项目方需要提交详细的申请材料，包括项目的设计文件、施工图纸、能源和水资源利用数据等。
2.2.3 审核评估USGBC的专业评估团队会对申请材料进行审核，并进行现场考察，以确保项目符合LEED认证标准。
2.2.4 认证颁发通过审核的项目将获得相应的LEED认证等级，包括LEED认证、银级认证、金级认证和白金级认证等。

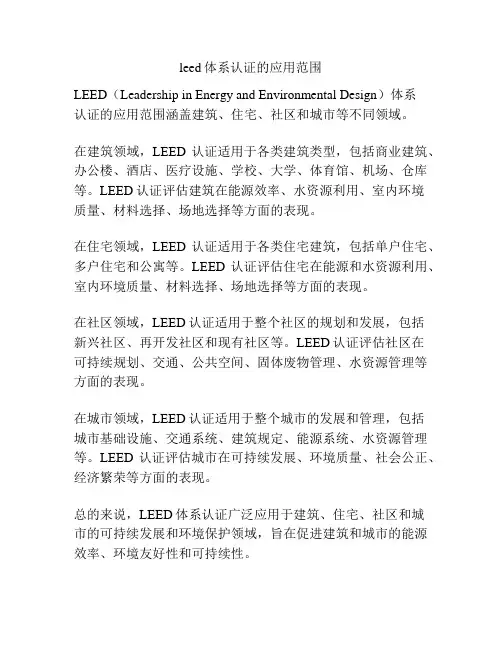

leed体系认证的应用范围
LEED（Leadership in Energy and Environmental Design）体系
认证的应用范围涵盖建筑、住宅、社区和城市等不同领域。
在建筑领域，LEED认证适用于各类建筑类型，包括商业建筑、办公楼、酒店、医疗设施、学校、大学、体育馆、机场、仓库等。
LEED认证评估建筑在能源效率、水资源利用、室内环境
质量、材料选择、场地选择等方面的表现。
在住宅领域，LEED认证适用于各类住宅建筑，包括单户住宅、多户住宅和公寓等。
LEED认证评估住宅在能源和水资源利用、室内环境质量、材料选择、场地选择等方面的表现。
在社区领域，LEED认证适用于整个社区的规划和发展，包括
新兴社区、再开发社区和现有社区等。
LEED认证评估社区在
可持续规划、交通、公共空间、固体废物管理、水资源管理等方面的表现。
在城市领域，LEED认证适用于整个城市的发展和管理，包括
城市基础设施、交通系统、建筑规定、能源系统、水资源管理等。
LEED认证评估城市在可持续发展、环境质量、社会公正、经济繁荣等方面的表现。
总的来说，LEED体系认证广泛应用于建筑、住宅、社区和城
市的可持续发展和环境保护领域，旨在促进建筑和城市的能源效率、环境友好性和可持续性。
LEED认证在上海张江集电港四期东块项目的应用【摘要】本文针对实际案例中如何应用leed认证概念，对高层办公建筑设计得分点进行阐述。
为达到leed认证的要求本项目采用了大量的节能设计和节能产品，把leed对于结构、设备及其它各工种的要求与建筑适当地结合，以确保实现业主意图。
【关键词】绿色建筑；节能；leed
一、工程概况
项目位于张江集成电路产业园区首期开发地块内的第1-5地块，北临龙东大道；南靠丹桂路；东临张东路，与集电港一期相对，西侧为本次设计的张江集电港四期西块项目。
项目的总建筑面积为107714平方米，其中地上总建筑面积为82687平方米，地下总建筑面积为25027平方米。
使用功能包括办公、商业、展览、体育等。
本项目四栋建筑沿张东路，由南到北依次为3#、2#、综合展览中心和1#楼。
其中我主要负责1#楼（11层，评leed白金级）、连接综合展览中心的连廊和出地面楼梯风井。
1#楼建筑面积为26198平方米，为框架结构。
建筑性质及功能为办公、商业。
连廊建筑面积为246平方米，同样为框架结构。
本项目若通过leed白金认证，将成为国内首屈一指的环保型建筑典范。
二、leed系统评估标准
美国绿色建筑协会usgbc（全称u.s.green building council）成立于1993年，是国际上推动绿色建筑运动的先驱者，是非营利性、非官方的组织，leed系统目前在世界各国的各类建筑环保评估、
绿色建筑评估以及建筑可持续发展评估标准中被认为是最完善、最有影响力的评估标准。
核心目标就是要转变建筑行业的习惯和企业的设计、建造、操作等的方法，使其对环境和社会更负有责任感，使建筑更健康、更繁荣，最终更加提高人们的生活质量。
certified （40-49分）认证级，silver（50-59分）银级，golden（60-79分）金级，platinum（80+分）白金级（免费）。
leed评估体系标准：leed-nc 新建建筑、leed-eb既有建筑、leed-ci商业内装版、leed-cs核心与外观版、leed-nd社区规划与发展版和leedhome住宅评估版本等。
其中，1号楼、3号楼及综合展览中心达到铂金级别，2号楼为银质级别（现已拿到预认证）。
三、本项目基本得分项由以下六方面构成
3.1 可持续发展建筑场地
⑴可选择交通工具：张江集电港四期项目附近公共交通便捷，用地1/2英里内有有轨电车车站；为用户提供1000辆自行车停车位以及淋浴与更衣空间，鼓励自行车的使用等措施，大大降低了项目建设及建成运营过程中能耗的使用。
⑵场地开发：空地最大化；修复或保护栖息地，尽量利用本土植物
⑶热岛效应（室外）：为了避免这种现象，地面减少停车位，90%机动车停于地下车库，地面停车位种植乔木进行遮蔽。
为鼓励低排放、节油汽车的使用，专门为这类车辆设置了27个优先停车位；结合绿化屋面的设计，选用节能高反射隔热涂料。
⑷减少光污染：减少室外的泛光照明，提供眩光控制和均衡照明。
照明设备发射角与地面垂直向夹角等于或超过90度的照明初始流明不得超过总照明初始流明的5%；选择灯具位置，以控制眩光并将光线保持在设计区内，确保这些灯具发出的大量光线不会越过项目的边界。
3.2 节水
⑴节水景观：张江地块设置雨水回用系统，绿化灌溉用水全部使用经回收处理的雨水。
⑵节水：所有卫生洁具采用节水型器具及低流速设备，公共卫生间采用感应式，节水率达到40%。
冲嘴和感应式小便器冲洗阀；空调冷冻机冷却用水循环使用；消防水泵试验排水重复回用。
⑶废水处理技术创新：雨水和空调凝结水回收再生利用，节约自来水资源。
3.3 能源利用与环境保护
⑴空调节能：
1）空调制冷采用冰蓄冷系统，且末端采用大温差供水，空调制热及生活热水采用电蓄热系统，利用晚上的低谷电进行蓄热供白天使用，大大降低空调系统的经常运行费用和能耗。
为提高蓄热水箱的全年利用率，项目还另设一套水蓄冷系统作为夏季冰蓄冷系统运行调节的补充或在过渡季节部分负荷时使用。
2）1#、3#楼办公部分采用全空气低温送风方式，变静压式变风量系统，有效避免冷热抵消的现象且节能性更高。
3）另设带变频控制的独立新风系统，新风不受变风量空调系统影响，舒适性高、节能效果好。
⑵照明节能：
景观照明用电拟采用风光互补小功率发电机电，建筑物泛光照明拟采用led光源，采用人体感应自熄开关，人走灯灭，达到节能效果。
⑶智能控制：
张江项目设置了能耗监测系统。
大楼内空调、动力等达到分项计量要求；水、燃气、供暖等设置分项能耗计量装置，对能源消耗情况进行分量式监测。
系统可有效控制楼宇内能源的浪费，达到优化能源供应、提高能源管理水平、节约能源成本的目的。
⑷全过程调控：
证实并确保建筑根据意图设计、建造并校准运转。
3.4 材料与资源
⑴可循环利用的材料：在材料的采购阶段，要求供应商提出明确标识其产品的可回收成分，要求达iso14021环境评估认可。
张江项目可再生材料使用率达到50%以上，如：通过回收利用、循环利用、出售、转赠等措施，项目在建设过程中产生的总废弃物重量的50%被再利用。
⑵地方性材料：使用本地生产的建筑材料和本地制造的产品，可以减少运输距离，也就是减少材料对环境造成的污染。
在材料的选择方面，尽量多使用距现场800公里以内生产的建筑材料用量。
3.5 室内环境质量
⑴低挥发材料：黏合剂和密封剂、油漆和涂料、地毯系统以及复合木材和农业纤维材料都要选用低挥发材料，控制室内化学污染源。
⑵天然采光和视野：确保75%空间的自然采光和90%空间视野开放。
⑶施工期间室内空气质量管理方案：防止由建造/改造工程造成的室内空气质量问题，长期保证施工人员和住户的健康和居住舒适。
3.6 创新与设计过程
⑴设计创意：室外汽车位上设遮阳顶
⑵有leed认可的专业人员参与
归纳以上六点，根据leed评分要求，上海张江集电港建设研发及产业配套用房项目在以下方面需要落实：1）必须使用10%以上可循环利用材料；2）在地方性材料方面，必须有10%以上当地提取，加工和制造，不超过800公里；3）黏合剂、密封剂、油漆和涂料必须要使用低挥发材料；4）地毯系统、复合木材和农业纤维材料必须要使用低辐射材料等。
张江集电港四期从建筑规划设计阶段就开始针对leed认证的要求整合设计，进行多次绿色建筑整合设计研讨会，力求在设计阶段就充分贯彻绿色设计理念，以达到leed认证的各项要求，并在整个设计阶段记录下整个绿色设计的过程。
四、结论
综上所述，本项目难度不仅在于外立面的细部设计上，而且要把leed对于其他建筑、结构、设备各工种的要求与建筑适当地结合，另外每一层都安置了可回收物收集处，在通过室外汽车遮阳顶这一设计创新奖励分再增加leed得分点。
从最初方案设计到综合考虑规划、建筑、结构、设备、园林等各专业有机整合，从多个角度对项目进行论证，以确保实现业主意图，使舒适、节能、环保、高效的设计原则始终贯穿整个设计之中，现在，1#楼已经获得白金级别预认证。
