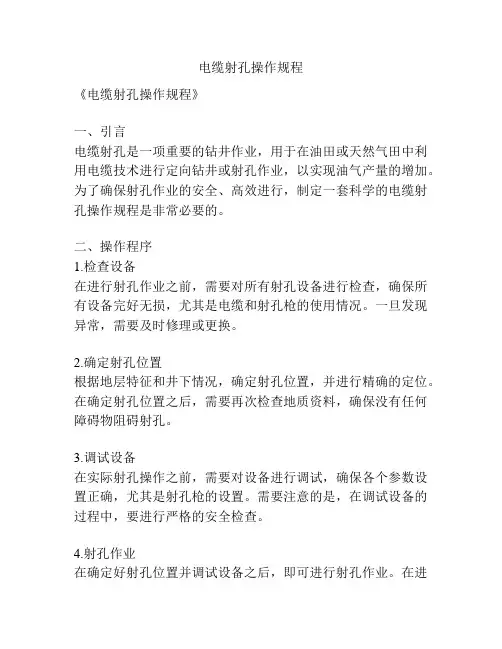

电缆射孔操作规程《电缆射孔操作规程》一、引言电缆射孔是一项重要的钻井作业，用于在油田或天然气田中利用电缆技术进行定向钻井或射孔作业，以实现油气产量的增加。

为了确保射孔作业的安全、高效进行，制定一套科学的电缆射孔操作规程是非常必要的。

二、操作程序1.检查设备在进行射孔作业之前，需要对所有射孔设备进行检查，确保所有设备完好无损，尤其是电缆和射孔枪的使用情况。

一旦发现异常，需要及时修理或更换。

2.确定射孔位置根据地层特征和井下情况，确定射孔位置，并进行精确的定位。

在确定射孔位置之后，需要再次检查地质资料，确保没有任何障碍物阻碍射孔。

3.调试设备在实际射孔操作之前，需要对设备进行调试，确保各个参数设置正确，尤其是射孔枪的设置。

需要注意的是，在调试设备的过程中，要进行严格的安全检查。

4.射孔作业在确定好射孔位置并调试设备之后，即可进行射孔作业。

在进行射孔时，需要注意避免电缆不安全承载或在射孔过程中产生非预期的力。

5.记录数据在射孔作业完成后，及时记录射孔数据，包括射孔位置、深度、压力、流量等。

这些数据对今后的钻井作业和地质评价都非常重要。

三、安全注意事项1.严格按照规程操作，不得擅自进行射孔作业。

2.确保射孔设备完好无损，严格按照维护保养规程进行维护。

3.在潜在的危险情况下，及时停止射孔操作，确保操作人员的安全。

四、总结电缆射孔作业是一项复杂的钻井作业，要求操作人员严格按照规程进行操作，确保作业的安全和高效进行。

通过制定科学的操作规程和严格的安全措施，可以有效降低事故发生的概率，保障钻井作业的顺利进行。

电缆射孔操作规程电缆射孔是一项重要的电力工程作业，需要按照一定的规程进行操作，以确保操作的安全和高效。

操作前必须获取相应的工作许可证，并仔细阅读工作许可证的内容，了解工作范围、工作内容和安全要求。

1.2 确认工作区域：确定射孔区域并进行标示，保证清晰可见。

1.3 检查设备工具：检查使用的射孔设备和工具是否完好，如有损坏或故障需要报告维修或更换。

1.4 物料准备：准备好所需的电缆、连接器、固定夹等物料，并检查其质量和数量是否符合要求。

二、操作步骤2.1 穿戴个人防护装备：操作人员必须穿戴符合安全要求的个人防护装备，包括安全帽、防护眼镜、防护手套、防护服等。

2.2 安全检查：对所使用的电缆和电源进行安全检查，确保其没有短路、漏电等问题。

2.3 使用射孔设备：根据工作需要选择合适的射孔设备，确保设备安装牢固，并进行必要的调试。

2.4 安装标志牌：在射孔操作区域的周围安装标志牌，提醒他人注意，避免发生意外。

2.5 连接电缆：根据电缆的种类和规格，正确连接电缆和连接器，并使用固定夹将电缆固定在合适的位置。

2.6 定位和标记孔位：根据所需的电缆走线，确定孔位的位置，并进行标记，确保准确无误。

2.7 射孔操作：根据标记的孔位，使用射孔设备进行射孔作业，确保孔位的质量和准确度。

2.8 清理孔洞：射孔完成后，及时清理孔洞内的灰尘和杂物，确保孔内干净无障碍。

2.9 安装电缆：将准备好的电缆通过射孔孔洞放入，确保电缆正确走向，并使用固定夹将电缆固定在合适的位置。

2.10 系统测试：完成电缆安装后，进行相应的测试工作，确保电缆连接良好，无短路、断路等问题。

三、操作注意事项3.1 操作人员必须接受相关的培训和指导，熟悉射孔设备的使用和操作规程。

3.2 操作前必须检查设备和工具的完好性和安全性，如有问题需要及时报修或更换。

3.3 操作时必须佩戴个人防护装备，确保安全。

3.4 操作过程中要注意操作规程和安全要求，严禁违规操作或忽视安全。

大港储气库补孔工艺简介一 射孔工艺的选择根据大港储气库永久性管柱的特点,在选择射孔工艺时建议采用无枪身过油管电缆射孔工艺。

这样可动用设备少、缩短施工周期、节约施工成本。

我公司无枪身过油管电缆射孔方式有如下几种：1 无枪身过油管射孔器本射孔方式具有体积小、重量轻、操作简便等特点，主要用于电缆输送通过油管在套管内进行射孔。

主要用于老井挖潜或处理工程事故，也可用于小井眼中射孔，在施工过程中可避免重新上井架。

主要规格型号1、射孔孔密： 13、16、20孔/米2、射孔相位： 0°、30°、36°、40°、45°、60°3、配套弹架类型：平板式和螺旋式4、不同的射孔弹型号可分别达到200～400毫米的穿深1211109876543212 过油管张开式射孔器过油管张开式射孔器用于电缆输送射孔完井。

可在不起出油管的情况下,把大能量射孔弹通过油管。

射孔器到达目的层后，由地面引爆释放雷管，射孔弹被解锁；在弹簧拉力的作用下，射孔弹翻转，与射孔器轴线成垂直状态；然后由地面引爆电雷管，进而引爆导爆索和射孔弹,从而实现过油管深穿透射孔。

性能/特点·可在不起出油管的状态下对老井实施再次射孔；·采用大射孔弹,对目的层实现深穿透；·主点火系统在射孔弹释放以前线路处于短路状态,更安全；二点火电雷管的选择1.电起爆雷管：电起爆雷管是用交流（直流）电来激发起爆的雷管。

其典型结构如图4-17。

1 2 3 4 5 6图中：1-电导线；2-电极塞；3-桥丝；4-起爆药；5-猛炸药；6-雷管壳。

图4-17我公司电雷管的种类有几十种，这里只介绍目前常用的几种：（1）热桥丝式灼热桥丝式电雷管是通过加在雷管导线的电能将桥丝（电阻丝）加热，使包裹在桥丝周围的起爆药受热分解起爆，起爆药将猛炸药起爆，见图4-17。

灼热桥丝电雷管有用于有枪身射孔的常压耐温型和用于无枪身射孔的耐压耐温型两种。

一、编制目的为确保电缆射孔作业的安全进行，预防和减少因电缆射孔作业引起的各类事故，保障人民生命财产安全，特制定本应急预案。

二、适用范围本预案适用于我单位在电缆射孔作业过程中可能发生的各类事故，包括但不限于：电缆损伤、人员伤亡、环境污染等。

三、应急预案组织机构及职责1. 成立电缆射孔应急指挥部，负责全面指挥、协调、监督电缆射孔作业中的应急工作。

2. 应急指挥部下设以下小组：（1）现场救援组：负责事故现场的人员救援、伤员救治、物资供应等工作。

（2）安全防护组：负责事故现场的安全防护，确保救援人员安全。

（3）信息联络组：负责事故信息的收集、上报、发布等工作。

（4）物资保障组：负责应急物资的采购、调配、供应等工作。

（5）后勤保障组：负责事故现场的应急物资、生活物资的供应等工作。

四、应急预案实施流程1. 事故发生时，现场作业人员立即报告应急指挥部。

2. 应急指挥部接到报告后，立即启动应急预案，组织相关小组开展救援工作。

3. 现场救援组迅速开展人员救援、伤员救治、物资供应等工作。

4. 安全防护组对事故现场进行安全防护，确保救援人员安全。

5. 信息联络组及时收集事故信息，上报应急指挥部，并向有关部门报告。

6. 物资保障组根据救援需求，调配应急物资，确保救援工作顺利进行。

7. 后勤保障组负责事故现场的应急物资、生活物资的供应等工作。

8. 事故处理完毕后，应急指挥部组织相关小组进行总结评估，改进应急预案。

五、应急预案保障措施1. 加强安全教育培训，提高作业人员的安全意识和应急处理能力。

2. 配备必要的应急救援设备、物资，确保应急工作的顺利进行。

3. 建立应急救援队伍，定期进行应急演练，提高应急救援能力。

4. 加强与相关部门的沟通协调，形成应急救援合力。

六、应急预案的修订与实施1. 本预案由电缆射孔作业负责人负责修订，经应急指挥部批准后实施。

2. 本预案自发布之日起实施，原有预案自行废止。

3. 本预案的解释权归电缆射孔应急指挥部所有。

第六章射孔射孔是利用高能炸药爆炸形成射流束射穿油气井的套管、水泥环和部分地层，建立油气层和井筒之间的油气流通道的工艺。

射孔是完井工艺的重要组成部分，它对油气井的完井方式、产能、寿命和开发生产成本等都有重大的影响。

从1932年开始在油气田的勘探开发中应用射孔工艺以来，射孔弹由最初的子弹式发展成为目前广泛使用的聚能弹。

射孔弹分为深穿透型和大孔径型两种，能满足高温、中温、低温地层的完井射孔需要。

射孔方式分为电缆射孔、油管输送射孔和过油管射孔。

海上油气田开发费用昂贵，根据不同地层物性条件选择合理的射孔工艺和优化射孔参数（孔径、孔密、相位、孔深），对增加产能和减少修井补射孔作业，提高油气田开发生产效益有重大的影响。

第一节射孔方式和选择一、射孔方式1．电缆射孔电缆射孔是在下入完井生产管柱前，用电缆下入套管射孔枪，利用油气层顶部的套管短节进行射孔深度定位，电雷管引爆射孔枪。

在井筒液柱压力高于地层压力的条件下射开生产油气层。

电缆射孔枪有开孔枪和高效枪及高孔密枪等。

开孔枪简称PPG（Pore PlugGun），高效枪简称HEG（High Efficiency Gun）。

PPG和HEG的射孔相位均为90°，最大射孔孔密为13孔／m。

高孔密枪简称HSD（High Shot Donsity）的射孔相位有120°、90°、60°、45°、30°，最大射孔孔密为39孔／m。

射孔弹有深穿透（DP）和大孔径（BH）两种。

（1）电缆射孔优缺点1）优点。

①射孔枪和射孔弹的种类多，能使用大直径射孔枪和大药量射孔弹，满足高孔密、深穿透、大孔径的射孔要求。

②射孔定位快速、准确。

③电雷管引爆可靠性强。

④作业简便快捷，能连续进行多层射孔。

2）缺点。

①正压射孔，对地层造成污染损害，影响产能。

②在地层压力掌握不准时，射孔后易发生井喷，为防井喷必须安装防喷器和防喷管。

③受电缆输送能力和防喷管长度的限制，每次下枪长度只能在10m左右，厚度大，油气层的射孔作业时间长，在大斜度井、水平井和高密度泥浆中的应用也受限制。

第一节 电缆输送射孔工艺技术电缆输送射孔按工艺的不同又可分为： 1、普通电缆输送射孔普通电缆输送射孔是利用油矿电缆把射孔器通过井口防喷器和井内套管下放到一定 深度，在套管内通过深度校正，然后对目的层进行射孔的一种常规射孔方法。

2、过油管射孔技术过油管输送射孔是利用油矿电缆把过油管射孔器通过井口防喷装置、 采油树和井内油 管下放到套管中，在套管内通过深度校正，然后对目的层进行射孔的一种射孔方法，具有 较好的防喷能力。

过油管射孔可使用有枪身射孔器或无枪身射孔器，可在不起油管的情况下，用电缆 将射孔器通过油管下到目的层进行射孔。

能实现带压射孔、不停产射孔，射孔后直接投产, 可避免在起下油管时压井所造成产层和环境污染。

主要适用于： 1、生产井、注水井补孔。

2、带压生产井不停产补孔。

3、套变严重不适于其它射孔器起下的井。

4、小直径套管井。

i L1=..1防喷釦井架車.00防喷皆J1BOP□ 0 □电st.3、工程射孔主要包括油管冲孔射孔和套管封串射孔，油管冲孔具有装枪直径小、射孔孔径大、穿深稳定的特点。

施工时，它只射穿油管而不损伤套管。

冲孔作业可实现循环解卡和循环压井的目的。

套管封串射孔具有装枪直径较大、射孔孔径大、穿深稳定的特点。

施工时，它只射穿套管及水泥环而不射入地层。

当油气井中某层因固井质量或其他原因造成的上下层串通时可以进行封串射孔。

然后挤水泥达到封串的目的。

4、工程爆炸主要包括爆炸切割、爆炸松扣。

爆炸切割：当油管、套管或钻杆因各种原因被卡在井内，无法提出时，为了下一步的施工或是为了减少损失需要上部未卡死的油管、套管或钻杆提出时，可选用爆炸切割作业。

切割弹的型号（包括 2寸-3 12寸油管切割弹，3/2寸-7寸套管切割弹、2寸-51/2钻杆切割弹）特点和用途：UQ系列油管切割弹、TQ系列套管切割弹和ZQ系列钻杆切割弹采用无杵堵粉末冶金不烧结药型罩、独特的聚能装药结构设计。

产品具有切割成功率高、切口平齐、对其它管材无损伤等特点。

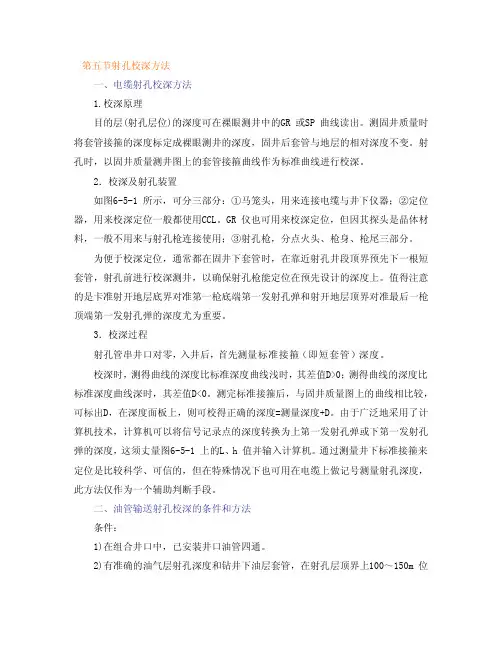

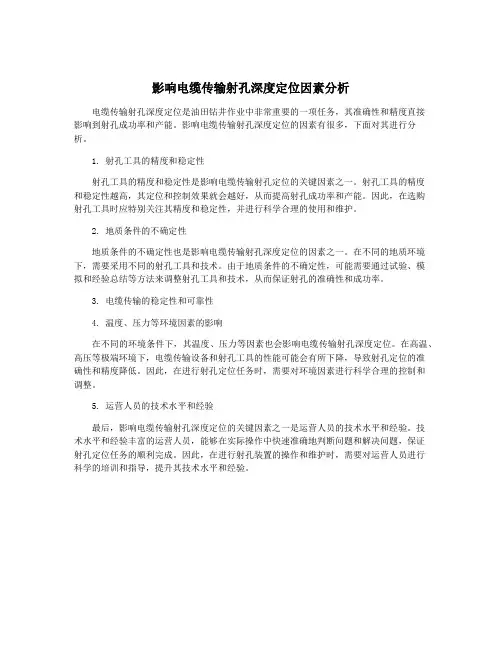

第五节射孔校深方法一、电缆射孔校深方法1.校深原理目的层(射孔层位)的深度可在裸眼测井中的GR 或SP 曲线读出。

测固井质量时将套管接箍的深度标定成裸眼测井的深度，固井后套管与地层的相对深度不变。

射孔时，以固井质量测井图上的套管接箍曲线作为标准曲线进行校深。

2．校深及射孔装置如图6-5-1 所示，可分三部分：①马笼头，用来连接电缆与井下仪器；②定位器，用来校深定位一般都使用CCL。

GR 仪也可用来校深定位，但因其探头是晶体材料，一般不用来与射孔枪连接使用；③射孔枪，分点火头、枪身、枪尾三部分。

为便于校深定位，通常都在固井下套管时，在靠近射孔井段顶界预先下一根短套管，射孔前进行校深测井，以确保射孔枪能定位在预先设计的深度上。

值得注意的是卡准射开地层底界对准第一枪底端第一发射孔弹和射开地层顶界对准最后一枪顶端第一发射孔弹的深度尤为重要。

3．校深过程射孔管串井口对零，入井后，首先测量标准接箍（即短套管）深度。

校深时，测得曲线的深度比标准深度曲线浅时，其差值D>0；测得曲线的深度比标准深度曲线深时，其差值D<0。

测完标准接箍后，与固井质量图上的曲线相比较，可标出D，在深度面板上，则可校得正确的深度=测量深度+D。

由于广泛地采用了计算机技术，计算机可以将信号记录点的深度转换为上第一发射孔弹或下第一发射孔弹的深度，这须丈量图6-5-1 上的L、h 值并输入计算机。

通过测量井下标准接箍来定位是比较科学、可信的，但在特殊情况下也可用在电缆上做记号测量射孔深度，此方法仅作为一个辅助判断手段。

二、油管输送射孔校深的条件和方法条件：1)在组合井口中，已安装井口油管四通。

2)有准确的油气层射孔深度和钻井下油层套管，在射孔层顶界上100～150m 位置下入放射性记号，并测出套管放射性记号至油层顶界准确距离（D1）。

3)完井管柱中装有特殊的放射性记号，校深仪器应能通过管柱内孔到达两个放射性记号位置。

根据上述条件，应根据不同的完井管柱选择相应的校深方法：第一种：完井管柱带液压封隔器。
