油管(钻杆)传输射孔

**井油管传输施工设计书设计单位：**事业部射孔项目部设计编写： ***中国石油测井有限公司**事业部2011年5月22日**井本次施工根据**采油厂射孔通知单要求，采用油管传输射孔作业。

为了安全、优质地进行射孔作业，使投产工作顺利进行，针对本井的条件和井下状况，特编写该施工设计。

1.基本数据1.1甲方要求：枪型：102枪弹型：127弹孔密：13孔／米射孔方式：油管传输（燃气）校深方式：一次校深1.2基本数据：井深：2589.00m；目前水泥塞面： m(人工井底）井下套管情况:套管数据：油层套管内径121.36 mm、壁厚9.17mm井筒井液性质射孔层段: J2S-23 2396.90-2395.90 1.00mJ2S-26 2416.90-2416.10 0.80mJ2S-33 2454.00-2453.30 0.70mJ2S-37 2470.10-2469.40 0.70mJ2S38-39 2478.00-2473.00 5.00mJ2S-41 2484.60-2484.00 0.60mJ2S-43 2490.50-2489.80 0.70mJ2S-45 2506.00-2505.30 0.70mJ2S-46 2512.40-2509.50 2.90mJ2S-47 2518.00-2517.30 0.70mJ2S-50 2532.60-2531.90 0.70m射孔层厚：14.50m 、夹层：122.20m、总孔数：165孔射孔枪：华北102 枪、额定承压 105 Mpa 、相位角：90 度最大外径 102 mm 、孔密 13孔／米射孔弹：127弹起爆器：防砂撞击起爆器，耐温160℃/48h、耐压80MPa。

油管校深短节预计下入深度：(现场根据管柱具体计算2350米。

2.施工步骤（以一次校深为例，若为两次校深应更改施工步骤）2.1井下作业队通井、洗井完毕准备就绪后方可通知射孔项目部作业队上井。

3.1~射孔队长a ） 负责特殊作业前的待令检查；b ） 负责生产任务的最终确认和任务指令的下达;—ch 负责保持与施工作业队和用户的联络;—d ）负责作业过程的策划，并组织实施，纠正违章操作；0）负责装炮—— 卡炮审核。

（如果定事业部文件装炮，排炮应去掉，分别是装炮班和绘解的责任。

）操作工程师—排炮、装炮、借取相关资料、取仝、取准测井资料、仪器操作。

一 3.4井口岗负责领取火工品' 装炮'下枪'收枪'井口安装。

2 £出 O.U 三绞^车|岗-____ 负责装炮、下枪、收枪、井 口安装、绞车操作。

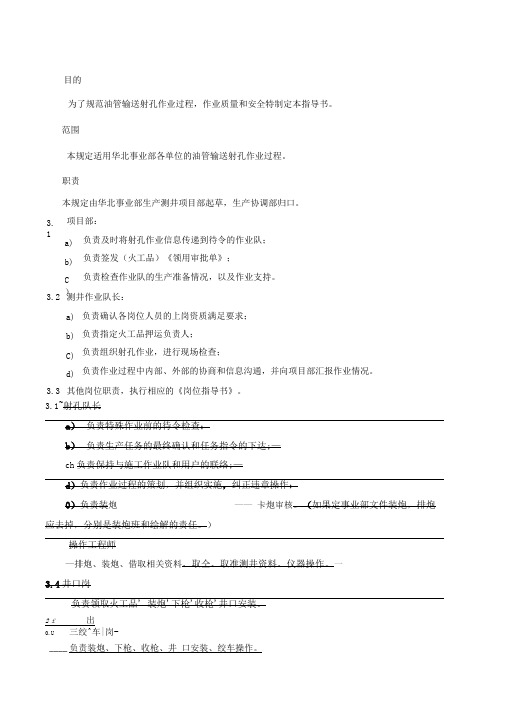

目的 为了规范油管输送射孔作业过程，作业质量和安全特制定本指导书。

范围 本规定适用华北事业部各单位的油管输送射孔作业过程。

职责 3.1 本规定由华北事业部生产测井项目部起草，生产协调部归口。

项目部：a) b) C） 负责及时将射孔作业信息传递到待令的作业队；负责签发（火工品）《领用审批单》；负责检查作业队的生产准备情况，以及作业支持。

3.2 测井作业队长：负责确认各岗位人员的上岗资质满足要求；负责指定火工品押运负责人；负责组织射孔作业，进行现场检查；负责作业过程中内部、外部的协商和信息沟通，并向项目部汇报作业情况。

a) b) C) d) 3.3 其他岗位职责，执行相应的《岗位指导书》。

3.6 司机岗---- 负责装炮、下枪、收枪、井口安装、车辆驾驶。

37 装炮班---- 负责按排炮单领取火功品进行装枪工作。

3.8 解释组负责第一时间射孔按通知单借阅校深资料、排炮、——（制表、校验、审核三对口） 现场自了验收、资料交付甲方审验签字。

—4射孔过程任务下达、作业准备和排炮、装炮、队伍出发、井场安装、油管输送、校深定位和射任务下达生产管理部门接到顾客的电话通知（生产预报）时，应将其要求填写在《电话电台记录 中，并及时将信息传达到具备条件的作业队。

作业准备和排炮 4.2.1射孔设计 射孔设计人员依据《射孔任务书》按照《射孔优化设计规范》 、《射孔设计和射孔质量 验收要求》进行设计编制《配炮单》，经校对岗、审核岗校对审核无误并签名后，交射孔作 业队配炮。

G10-17井油管
传输射孔施工设计
设计：
校对：
审核：
设计单位：长庆事业部测井研究所
施工单位：测井二分公司
井下作业队
中国石油集团测井有限公司长庆事业部
2003年3月17日
前言
本井油管传输射孔施工，采用投捧击发射孔枪对套管进行射孔。

它是由射孔队和作业队进行的联合作业，双方应紧密配合才能保证射孔的成功，任何一方的失误都会导致施工失败。

因此双方应严格遵守此设计。

一、油管传输射孔目的
减少气层污染，增加气层产量。

二、基本数据
三、管柱结构（由下而上）
尾声弹+射孔枪+转换接头+投捧式起爆器+变扣短节+筛管+油管×4根+变扣短节+校深定位短节+油管至井口+调整短节
四、施工步骤
1、井下作业队通井、洗井。

2、测井二分公司组装射孔枪系统，在施工现场组装起爆器系统。

3、下射孔联作钻具前测井二分公司、井下作业队双方认真丈量“零长”，并做好记录，确认无误后，由作业队将设计钻具下至预定深度。

4、测井二分公司进行放射性校深测井，深度计算人员报出准确校深数据。

5、井下作业队依据校深值调整管柱，使射孔枪对准射孔段。

6、投捧引爆射孔枪，观察射孔显示，放喷求产施工。

7、该井油管传输射孔，由测井二分公司全面负责组织协调施工。

G10-17井油管传输射孔联作示意图
4根
G10-17井现场施工深度计算表
G10-17井射孔施工现场记录
G10-17井油管传输射孔施工现场记录
G10-17井油管传输射孔施工配炮单
G10-17井油管传输施工深度校深计算表。

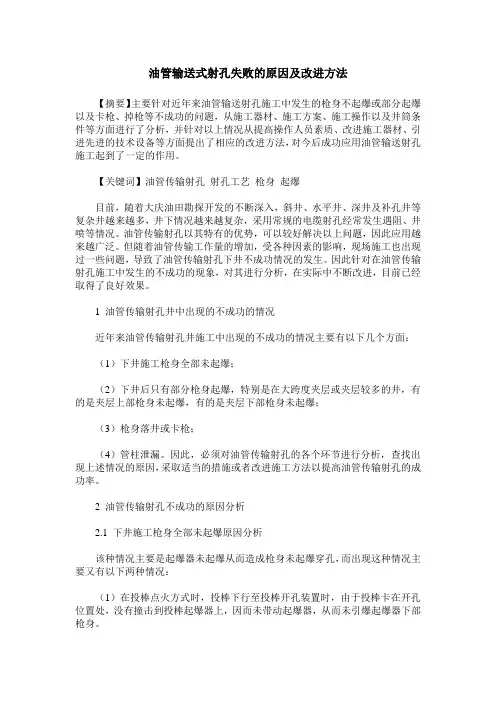

油管输送式射孔失败的原因及改进方法【摘要】主要针对近年来油管输送射孔施工中发生的枪身不起爆或部分起爆以及卡枪、掉枪等不成功的问题，从施工器材、施工方案、施工操作以及井筒条件等方面进行了分析，并针对以上情况从提高操作人员素质、改进施工器材、引进先进的技术设备等方面提出了相应的改进方法，对今后成功应用油管输送射孔施工起到了一定的作用。

【关键词】油管传输射孔射孔工艺枪身起爆目前，随着大庆油田勘探开发的不断深入，斜井、水平井、深井及补孔井等复杂井越来越多，井下情况越来越复杂，采用常规的电缆射孔经常发生遇阻、井喷等情况。

油管传输射孔以其特有的优势，可以较好解决以上问题，因此应用越来越广泛。

但随着油管传输工作量的增加，受各种因素的影响，现场施工也出现过一些问题，导致了油管传输射孔下井不成功情况的发生。

因此针对在油管传输射孔施工中发生的不成功的现象，对其进行分析，在实际中不断改进，目前已经取得了良好效果。

1 油管传输射孔井中出现的不成功的情况近年来油管传输射孔井施工中出现的不成功的情况主要有以下几个方面：（1）下井施工枪身全部未起爆；（2）下井后只有部分枪身起爆，特别是在大跨度夹层或夹层较多的井，有的是夹层上部枪身未起爆，有的是夹层下部枪身未起爆；（3）枪身落井或卡枪；（4）管柱泄漏。

因此，必须对油管传输射孔的各个环节进行分析，查找出现上述情况的原因，采取适当的措施或者改进施工方法以提高油管传输射孔的成功率。

2 油管传输射孔不成功的原因分析2.1 下井施工枪身全部未起爆原因分析该种情况主要是起爆器未起爆从而造成枪身未起爆穿孔，而出现这种情况主要又有以下两种情况：（1）在投棒点火方式时，投棒下行至投棒开孔装置时，由于投棒卡在开孔位置处，没有撞击到投棒起爆器上，因而未带动起爆器，从而未引爆起爆器下部枪身。

（2）在压力起爆点火方式时，又存在6种情况：（1）开孔装置在下井过程中提前打开，导致压力加不上去，从而不能引爆射孔枪；（2）在加压起爆时，根据设计应先起爆枪身再打开压力开孔装置，但是如果加压时压力开孔装置被先打开，导致压力不够未引爆枪身或者在压力开孔装置打开时误以为枪身已经起爆而未继续加压，造成不能引爆射孔枪；（3）压力开孔装置存在渗漏现象，导致压力加不上去，仍然不能引爆射孔枪；（4）现场使用的油管较脏或油管内锈屑较多，在下管柱的过程中，油管内的脏物或锈屑堆积在起爆器上，导致压力无法加上去或将投棒堵住造成投棒无法正常撞击到起爆器上；（5）施工时的井下落物等；（6）油管管柱泄漏导致压力加不上去，无法造成压力起爆器起爆，从而无法进行正常起爆2.2 下井后只有部分枪身起爆原因分析这种情况一般发生在一次射孔井段较长的、夹层较多的、夹层跨度较大的油管传输射孔井中。

井下作业施工油管输送射孔作业操作规程11.1 作业准备11.1.1井场条件11.1.1.1射孔井场地面应平坦、无障碍物。

11.1.1.2作业井架高度不低于18m，天车应对正井口并配有提升设备。

11.1.1.3按设计要求准备好与射孔作业相关的井下及井口工具，安装好地面流程，配备足量性能良好的压井液。

11.1.1.4加压引爆时应备加压设备及足量的加压介质，其额定压力应大于设计引爆压力10Mpa以上。

11.1.2对施工井要求11.1.2.1使用与套管尺寸相匹配的标准通井规通井。

通井规下入深度应至人工井底或超过本次射孔井段底界30m。

11.1.2.2通井管柱起出前应洗井，达到进、出口液体性质一样，保证井内畅通无阻。

11.1.2.3井内液体压力应符合施工设计要求。

11.1.3 对下井管柱要求11.1.3.1井场应配备调整短节一套。

其长度分别为0.5m(一根)、1m（一根）、2m（一根）、3m（两根）、其材质性能应不低于该次作业油管性能。

11.1.3.2使用与油管尺寸相适应的标准油管规通过全部下井油管，并按下井顺序准确测量、记录油管长度，其允许误差应为1000m±0.1m。

11.1.3.3管柱在下井时不得有变形、裂痕、腐蚀、孔洞，油管内外清洁。

11.1.3.4下井管柱螺纹连接处应保证其良好的密封性。

11.2 作业程序11.2.1射孔器下井前的工作。

11.2.1.1射孔队技术员应依据射孔通知单与作业队技术员核对作业内容及有关数据，逐项检查无误后方可施工。

11.2.1.2加压引爆时应根据井内压井液密度、深度、井温及预计加入的液垫高度、密度，重新验算起爆装置剪切销钉及循环开孔阀剪切销钉数量，如果与设计不符应进行现场调整。

11.2.1.3下井前所有螺纹密封面部位应拧上螺母，并将射孔器及相关工具按下井顺序排列在井口油管架上。

11.2.2下射孔器、工具和油管。

11.2.2.1下射孔器应白天进行。

11.2.2.2射孔器的吊起和下放操作应平稳，坐放于井口时应轻；严禁旋转、顿钻、猛提、猛放。

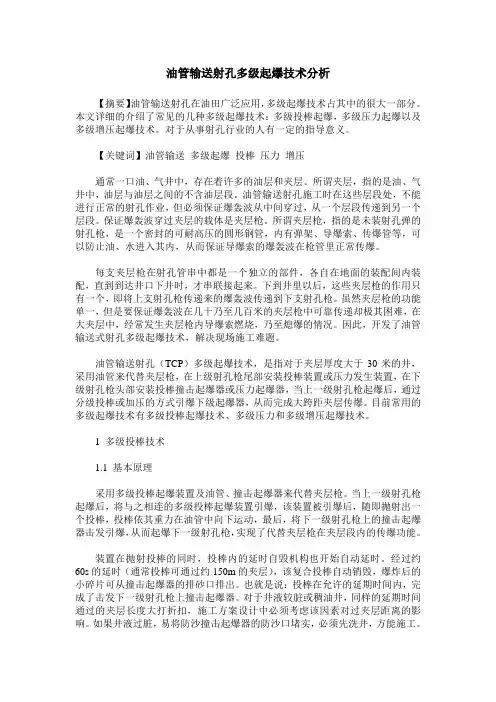

油管输送射孔多级起爆技术分析【摘要】油管输送射孔在油田广泛应用，多级起爆技术占其中的很大一部分。

本文详细的介绍了常见的几种多级起爆技术：多级投棒起爆，多级压力起爆以及多级增压起爆技术。

对于从事射孔行业的人有一定的指导意义。

【关键词】油管输送多级起爆投棒压力增压通常一口油、气井中，存在着许多的油层和夹层。

所谓夹层，指的是油、气井中，油层与油层之间的不含油层段。

油管输送射孔施工时在这些层段处，不能进行正常的射孔作业，但必须保证爆轰波从中间穿过，从一个层段传递到另一个层段。

保证爆轰波穿过夹层的载体是夹层枪。

所谓夹层枪，指的是未装射孔弹的射孔枪，是一个密封的可耐高压的圆形钢管，内有弹架、导爆索、传爆管等，可以防止油、水进入其内，从而保证导爆索的爆轰波在枪管里正常传爆。

每支夹层枪在射孔管串中都是一个独立的部件，各自在地面的装配间内装配，直到到达井口下井时，才串联接起来。

下到井里以后，这些夹层枪的作用只有一个，即将上支射孔枪传递来的爆轰波传递到下支射孔枪。

虽然夹层枪的功能单一，但是要保证爆轰波在几十乃至几百米的夹层枪中可靠传递却极其困难，在大夹层中，经常发生夹层枪内导爆索燃烧，乃至熄爆的情况。

因此，开发了油管输送式射孔多级起爆技术，解决现场施工难题。

油管输送射孔（TCP）多级起爆技术，是指对于夹层厚度大于30米的井，采用油管来代替夹层枪，在上级射孔枪尾部安装投棒装置或压力发生装置，在下级射孔枪头部安装投棒撞击起爆器或压力起爆器，当上一级射孔枪起爆后，通过分级投棒或加压的方式引爆下级起爆器，从而完成大跨距夹层传爆。

目前常用的多级起爆技术有多级投棒起爆技术、多级压力和多级增压起爆技术。

1 多级投棒技术1.1 基本原理采用多级投棒起爆装置及油管、撞击起爆器来代替夹层枪。

当上一级射孔枪起爆后，将与之相连的多级投棒起爆装置引爆，该装置被引爆后，随即抛射出一个投棒，投棒依其重力在油管中向下运动，最后，将下一级射孔枪上的撞击起爆器击发引爆，从而起爆下一级射孔枪，实现了代替夹层枪在夹层段内的传爆功能。

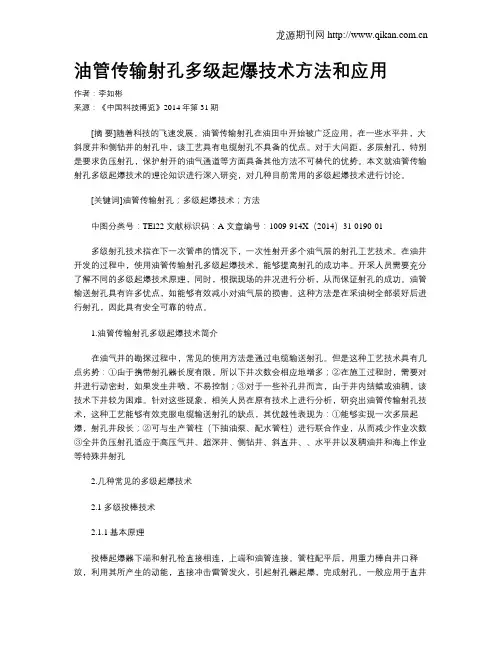

油管传输射孔多级起爆技术方法和应用作者：李如彬来源：《中国科技博览》2014年第31期[摘要]随着科技的飞速发展，油管传输射孔在油田中开始被广泛应用，在一些水平井，大斜度井和侧钻井的射孔中，该工艺具有电缆射孔不具备的优点。

对于大间距，多层射孔，特别是要求负压射孔，保护射开的油气通道等方面具备其他方法不可替代的优势。

本文就油管传输射孔多级起爆技术的理论知识进行深入研究，对几种目前常用的多级起爆技术进行讨论。

[关键词]油管传输射孔；多级起爆技术；方法中图分类号：TEl22 文献标识码：A 文章编号：1009-914X（2014）31-0190-01多级射孔技术指在下一次管串的情况下，一次性射开多个油气层的射孔工艺技术。

在油井开发的过程中，使用油管传输射孔多级起爆技术，能够提高射孔的成功率。

开采人员需要充分了解不同的多级起爆技术原理，同时，根据现场的井况进行分析，从而保证射孔的成功。

油管输送射孔具有许多优点，如能够有效减小对油气层的损害。

这种方法是在采油树全部装好后进行射孔，因此具有安全可靠的特点。

1.油管传输射孔多级起爆技术简介在油气井的勘探过程中，常见的使用方法是通过电缆输送射孔。

但是这种工艺技术具有几点劣势：①由于携带射孔器长度有限，所以下井次数会相应地增多；②在施工过程时，需要对井进行动密封，如果发生井喷，不易控制；③对于一些补孔井而言，由于井内结蜡或油稠，该技术下井较为困难。

针对这些现象，相关人员在原有技术上进行分析，研究出油管传输射孔技术，这种工艺能够有效克服电缆输送射孔的缺点，其优越性表现为：①能够实现一次多层起爆，射孔井段长；②可与生产管柱（下抽油泵、配水管柱）进行联合作业，从而减少作业次数③全井负压射孔适应于高压气井、超深井、侧钻井、斜直井、、水平井以及稠油井和海上作业等特殊井射孔2.几种常见的多级起爆技术2.1 多级投棒技术2.1.1基本原理投棒起爆器下端和射孔枪直接相连，上端和油管连接。

油管传输射孔新型尾声弹尹庆文张维山陈宇(大港油田集团测井公司)摘要本文叙述了现阶段尾声弹的应用状况．简要介绍了新型的尾声弹和试验情况以及实际应用状况．重点介绍了炸药爆炸发生的原理．传声结构．主题词TCP尾声弹发声原理爆炸发声引言在石油天然气开采过程中．射孔完并方法是国内外常用的完井方法，射孔完井方式中，油管传输射孔较其它的射孔作业有诸多优点，油管传输射孔应用较为广泛．一般情况下．油管传输射孔枪串长，枪数多．为了在射孔作业时能正确判断整个枪串是否起爆，国内外普遍采用尾声信号弹(见图1)来判断．枪串引爆后，地面监听到一个声音信号。

枪尾传爆给尾声弹延迟一定时间后，尾声弹主装炸药爆炸后，地面监听到第二个声音信号，由此判断枪串是否完全引爆．国内使用的尾声弹在浅井会炸坏尾声弹，出现井内落物，深井听不到声音。

这里介绍一种结构上很有特点，使用效果非常好的新型尾声弹。

国内常用的两种尾声弹简介以下简要介绍国内常用的两种尾声弹结构：第一种结构延时部分如图2所示，由枪尾输入起爆能量，延时一定时间后起爆尾声弹内主装药，主装药爆炸后产生的高主装药爆压作用在尾声弹内活塞上，剪销剪断活塞撞击尾声弹尾端发出声音弹体传送到地面．其发声原理：尾声弹内主装药剪销爆炸产生的爆压推动活塞撞击弹体尾端．撞击的同时产生声能传送到地面，但在爆炸能转换到声能过程活塞中．损失了大部分能量，没有达到理弹尾想的转换效果。

增大药量，只能增大对弹体的破坏，声音效果仍不理想．囝1圉Z ·16·第二种结构 如图3所示，由枪尾输入起爆能量，推动击针撞击雷管，引燃延时药，延时一段时间后(约 再起爆撞针 20s)主装药爆炸产生的冲击波作用在尾声弹尾空腔内，再释放到整个环空。

延时部分由其工作原理，爆炸冲击波的能量集中在连接的薄弱环节主装药 对弹体损害较大，从弹体内释放出的爆炸能已大为减弱，从窗口释放出的能量在环空内上下传播。

这种结构在浅井中(< 弹体1500m)由于压井液高度低，作用在尾声弹外部压力较小，尾声弹爆炸时，对机械部分产生较大的爆压，造成机械部分被破坏后落入井中。
