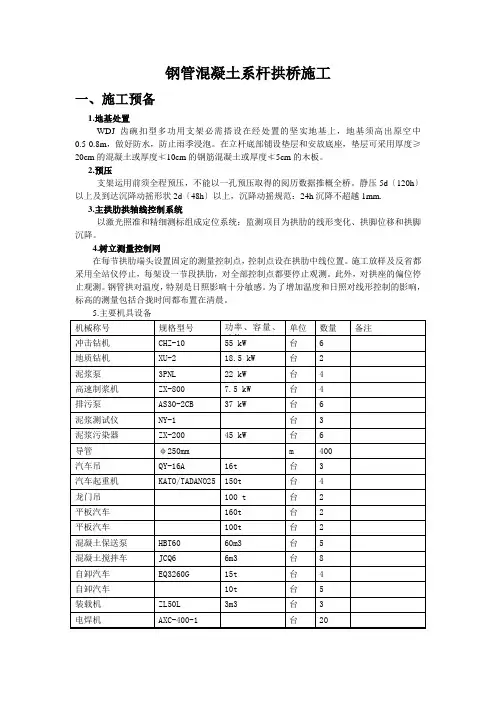

钢管混凝土系杆拱桥施工一、施工预备1.地基处置WDJ齿碗扣型多功用支架必需搭设在经处置的坚实地基上，地基须高出原空中0.5-0.8m，做好防水，防止雨季浸泡。
在立杆底部铺设垫层和安放底座，垫层可采用厚度≥20cm的混凝土或厚度≮10cm的钢筋混凝土或厚度≮5cm的木板。
2.预压支架运用前须全程预压，不能以一孔预压取得的阅历数据推概全桥。
静压5d〔120h〕以上及到达沉降动摇形状2d〔48h〕以上，沉降动摇规范：24h沉降不超越1mm.3.主拱肋拱轴线控制系统以激光照准和精细测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。
4.树立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。
施工放样及反省都采用全站仪停止，每架设一节段拱肋，对全部控制点都要停止观测。
此外，对拱座的偏位停止观测。
钢管拱对温度，特别是日照影响十分敏感。
为了增加温度和日照对线形控制的影响，标高的测量包括合拢时间都布置在清晨。
二施工方法〔1〕拱圈施工采用在工地加工厂停止弯制成拱肋单元，再拼装成拱肋，由缆索起吊装置成形。
钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称平衡浇筑。
钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、平衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。
〔2〕拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的构成在工地加工厂停止，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超越100m，宽度不小于80m。
拱肋骨架加工采用计入了预拱度的拱肋放样坐标。
预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。
拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。
拱肋按节施工后，再总拼装成三段，由缆吊起吊装置成形。
边拱肋段吊装后由索扣、拱铰构成受力平衡体系。
中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。
钢管混凝土系杆拱桥骨架整体吊装施工工法1.前言辛丰公路南桥横跨京杭运河镇江段，主桥为跨径104.4m下承式钢管混凝土系杆拱桥。
由于京杭运河水运繁忙，且超千吨级的船舶及拖挂船队众多，当地海事部门要求施工期间不得断航。
为解决新建桥梁施工与航道运营的矛盾，中铁四局集团有限公司在施工中，通过对施工方案的研究和论证，科学组织技术攻关，并在施工过程中不断总结和改进，解决了通航河道上新建钢管混凝土系杆拱桥施工对航道运营干扰大的难题，取得了良好的经济效益和社会效益。
2．施工方法特点2.1采用“岸上拼装钢管系杆拱骨架，使用两台浮吊整体吊装”的方法，把水上拼装作业转化为陆地作业，一次吊装就位，最大限度降低了对通航的影响，提高了工效，保障了施工安全；2.2设计了岸地拼装支架系统，并对骨架整体吊装变形进行了计算，全过程对应力、应变、结构变形等信息进行监测，掌握各种工况下应力与变形情况，保证了工程质量。
2.3钢管混凝土系杆拱桥骨架岸地拼装成形，整体吊装就位，为其它工序工作面的开展创造条件，缩短了总体施工工期。
3．适用范围本方法适用于通航河道的系杆拱桥、钢桁梁桥等类似桥梁施工。
4．工艺原理首先，将工厂制作的拱肋节段单元运至现场，在组装支架上进行拼装作业，并在组装胎架上组拼系梁劲性骨架，同时安装吊杆套管，绑扎系梁部分钢筋，安装吊杆及吊索、临时中横梁和系梁吊模系统，完成骨架整体组装，并通过软件模拟合理设置骨架两吊点位置。
钢拱拼装完成后在海事部门批准的封航时间内，采用两台浮吊将主桥骨架整体吊装就位。
完成吊装后，进行主桥后续工序施工。
5．施工操作要点5.1操作要点5.1.1施工准备深入理解桥梁设计文件，如设计文件提供方案采用骨架整体吊装工艺，便按照设计步骤实施，加强过程监控；若设计文件中采取其他施工方法，则需要对骨架在吊装过程各工况进行强度、刚度及稳定性检算，确保施工安全和结构安全。
5.1.2岸地拼装场地布置结合骨架结构尺寸、浮吊起重能力、距桥位距离、航道作业宽度等条件，选择合理区域规划骨架岸地拼装场地。
中承式系杆拱施工安全操作注意事项中承式系杆拱是一种常见的施工方法，它通过系杆的支撑和拉力控制拱的形状和稳定性。
在进行中承式系杆拱施工时，有一些重要的安全操作注意事项需要我们遵守，以确保施工过程的安全性。
下面是一些关键的注意事项：1. 安全方案的制定：在施工开始之前，必须制定详细的安全方案。
这包括确定拱的设计参数、系杆的材料和规格以及拱的构造方法等。
同时，还需要评估施工过程中可能出现的危险，并制定相应的应对措施。
2. 系杆的选择和检查：系杆是中承式系杆拱的关键部分，必须确保其质量和可靠性。
在选择系杆时，应参考相关的标准和规范，并进行必要的检查和测试。
系杆的焊缝应进行非破坏性检测，确保其质量达到要求。
3. 系杆的安装和调整：系杆的安装必须按照施工方案的要求进行，严格控制拉力和调整杆的位置。
在安装系杆时，必须使用适当的工具和设备，并注意使用安全防护措施，防止伤害。
4. 拱的施工过程控制：在拱的施工过程中，必须根据设计要求和安全控制要求进行监测和控制。
特别是在紧张区域，如悬挂施工平台上，必须提供充足的支撑和安全措施，防止意外事故发生。
5. 安全检查和定期维护：拱的施工完成后，应进行安全检查，并定期进行维护和维修。
检查的内容包括拱的结构、系杆的连接、支撑系统等。
如发现问题，应及时采取措施，确保施工安全和拱的稳定性。
以上仅为中承式系杆拱施工安全操作注意事项的部分内容，具体的注意事项还需要根据具体情况来确定。
在施工过程中，还需要根据相关的法律法规和标准规范进行操作，确保施工的合法性和安全性。
同时，在施工过程中，还需要加强工人的安全教育和培训，提高他们的安全意识和技能，防止意外事故的发生。
