继电保护所典型事故、事件案例讲解一、电网事故：（一）“2.24”220kV普吉变电站误接线导致母差失灵保护误动的一般电网事故1、事故经过简介：2004年2月24日，220kV普吉变电站110kV普张线高阻接地（线路断线），导致220kV＃2、＃3主变中性点过流跳闸，同时，220kV母差失灵保护动作跳220kV 开关（包括＃1主变高压侧开关），此次事故造成220kV普吉站全站失电，普吉发电厂减列。
事故分析表明：110kV普张线147开关保护正确动作，220kV#2、＃3主变保护正确动作，但220kV母差失灵保护属于误动，保护误动使220Kv#1变压器停电，导致35kV负荷失电。
2、原因分析：220kV＃2、＃3主变保护更换施工过程：在进行＃1主变保护更换过程中，施工人员发现主变保护动作起动母差失灵保护回路接线错误，及时联系设计人员，设计人员同意更改回路，并将发放＃2、＃3主变的设计更改通知单，但在随后的施工中，设计人员一直未发更改通知单，我所施工人员即自行更改相关回路，出现更改错误。
由于保护人员在进行＃1主变保护装置更换过程中，将220kV＃2、＃3主变保护启动母差失灵保护的回路接线接错，导致保护出口动作起动元件短接，使母差失灵保护仅变为有流起动，同时存在母差失灵保护装置低电压闭锁继电器接点粘死，导致母差失灵保护误动，引起事故范围的扩大。
3、暴露问题：（1）继电保护工作人员在对主变保护进行改造时，工作责任心不强，未经设计人员发送回路更改通知单，就擅自更改回路接线；且在施工完毕后不认真、细致地检查回路；致使启动失灵回路出现接线错误。
（2）加强保护装置投产前的验收工作，对每一个关键回路都要进行认真、细致的检查。
4、防范措施：（1）工作负责人要对工程每个环节都认真把握，特别是对关键环节的把握；（2）在施工过程中要严格按照图纸施工，对回路更改要遵守相关规定，不得擅自更改回路；（3）工作中要严格按照相关作业指导书施工；（4）验收过程中要严格把关；（5）加强员工技术培训；（6）管理手段上要采取有效措施；（7）加强工程的技术监督和检验管理，对110kV以上验收所内必须先进行初验，合格后才能申请验收，并且要有试验报告；（8）生计室要加强现场施工安全管理，重点现场要亲自监督。
继电保护事故及异常处理方法
1、根据仪表及显示、设备异常现象和外部征象判断故障或事故确已发生,及时向调度和公司汇报，发生着火事故应及时联系消防队。
2、在值班长的统一指挥下，协调安排值班人员进行处理，采取有效措施遏制故障或事故的发展，解除对人身和设备的危害，恢复设备的安全稳定运行，按照设备的管理权限，及时将处理情况向调度和公司汇报。
3、在处理过程中，值班人员应坚守岗位，迅速正确地执行值班长的命令。
对重大突发事件，值班人员可依照有关规定先行处理，然后及时汇报。
4、对事故设备应尽快隔离，对正常设备保持或尽快恢复运行。
5、处理完毕后，当班值班长应如实记录故障或事故发生的经过、现象和处理情况。
处理过程中要注意保护事故现场，未经值班长同意严禁复归事故信号或任意改动现场设备情况，紧急情况除外（如危及人身安全时）。
继电保护作业典型案例【案例1】××地区供电局保护人员试验返送电造成人员触电死亡专业：继电保护事故类型：人身触电1997年3月13日，XX公司110kVXX变电站进行10kV开关及电容器设备春检予试。
上午11时25分，办理了10kV电容器间设备清扫、刷漆工作票的许可手续之后，工作负责人宁X X 安排杨X X 在电容器棚内对电抗器、电容器、放电PT 支柱瓶等进行清扫及刷漆工作。
此后，工作票签发人贾X X 又安排进行电容器及其设备保护试验工作。
保护负责人李XX、成员王XX、王XX三人在电容器开关柜上做完过流、速断、差流保护试验后，王X X 重新接好做过电压保护试验的接线，把试验接在A611、C611端子上，未打开放电PT的二次电缆线。
约12时5分左右，当王X X给上试验电源时、刷漆工崔X X触电，瘫倒电抗器和放电PT中间。
后送医院经抢救无效死亡。
暴露问题：1、保护人员进行电容器电压继电器校验时违反了《国家电网公司电力安全工作规程》第10.15条关于“电压互感器的二次回路通电试验时，为防止由二次侧向一次侧反充电，除应将二次回路断开外，还应取下电压互感器高压熔断器或断开电压互感器一次刀闸”的规定，没有断开通往电容器放电PT的二次回路就通电试验，造成二次侧向一次侧反充电，致使人身触电死亡是这次事故的主要原因。
2、电容器设备清扫、刷漆工作在工作票上，对PT二次侧可能返送电的问题，未采取明显断开点的措施，致使设备停电的技术措施不完善，也是事故发生的重要原因之一。
3、保护工作负责人责任人责任心不强，监护不认真，致使保护工作人员在工作过程中错误的试验做法未得到及时纠正，也是原因之一。
防范措施：1、在PT二次回路加装联锁接点，母线刀闸拉开后，PT二次回路要断开。
2、多班组作业时，工作总负责人要协调好各专业人员的工作，密切配合。
3、现场作业中各类人员要各负责任，认真做好各自范围的工作，相互之间要互相监督和提醒，及时纠正违章行为。
电力系统继电保护典型故障分析案例线路保护实例一：单相故障跳三相某220kV线路发生A相单相接地故障，第一套主保护（CKJ-2）发出A相跳闸令，第二套主保护（WXB-101）发出三跳相跳闸令。
原因分析：由于两面保护屏的重合闸工作方式选择开关把手不一致造成。
保护是否选相跳闸，与重合闸工作方式有关。
当重合闸方式选择为单重和综重时，单相故障跳开单相，而当重合闸方式选择为三重和停用时，任何故障都跳开三相两套保护时一般只投入一套重合闸。
另一套保护屏的重合闸出口压板应在断开位置。
由于另一套保护的中重合闸方式选择放在停用位置，致使该保护发出三跳命令。
线路保护实例二：未接入外部故障停信开关量某变电所母线PT爆炸，CT与开关之间发生三相短路，电厂侧高频保护拒动。
由后备保护距离II段跳闸。
（3）故障发生后，由于对高频保护来说，认为是外部故障，变电所侧高频保护一直处于发信状态。
将电厂侧高频保护闭锁。
变电所侧认为母线故障，母差保护动作。
事故后检查发现，高频保护没有接入母差停信和断路器位置停信。
微机保护的停信接口：1、本侧正方向元件动作保护停信。
2、其它保护动作停信（一般接母差保护的出口）。
3、断路器跳闸位置停信。
线路保护实例三微机保护没有经过方向元件控制而误动出口。
问题：整定中，方向元件没有投入。
硬压板，软压板（由控制字整定）1、二者之间具有逻辑“与”的关系。
缺一不可。
2、硬压板：保护屏上的实际压板。
3、软压板：在软件中通过定值单中的控制字的某位为1或0控制保护功能的投退。
线路保护实例四：1993年11月19日，葛双II回发生A相单相接地故障，线路两侧主保护60ms动作跳开A相。
葛厂侧过电压保护（）于420ms动作跳开三相，重合闸被闭锁。
联切葛厂两台机投水阻600MW,切鄂东负荷200MW。
事故原因分析1、PT接线图2、接线的问题：（1）PT三点接地，违反《反措要点》，PT二次侧中性线只允许一点接地。
（2）开口三角的N与两星形中性线相连，违反《反措要点》，PT二次回路与三次回路独立。
继电保护25个事故案例分析电力安全生产 2018-07-10案例1：某110kV变电站，运行人员在修改主变保护定值时，主变零序过压保护误动作全切主变三侧开关。
分析：运行人员在监控系统后台上进行定值修改过程中未认真履行监护制度，误将零序过压定值修改为0V。
案例2：某35kV变电站，在保护年检预试完毕后恢复送电过程中，因监控系统故障改为在高压室开关柜上就地操作，主变后备保护动作全站失压。
分析：10kV线路上有地线未拆除，带地线合闸事故。
当开关柜上“运行/检修”切换开关切至检修位置时，保护在二次回路被断开，线路故障虽然保护正确动作，却无法出口跳闸，致使主变后备保护越级跳闸。
案例3：某35kV变电站，10kV馈线三相短路故障，馈线保护动作，断路器拒动，主变低后备动作出口，10kV一段母线失压。
分析：断路器低压分闸不合格。
规程要求，断路器最低分合闸电压应为 30%-65%直流电压。
案例4：某110kV变电站，10kV电容器故障跳闸后，运行人员在处理过程中造成10kV母线三相短路故障，10kV总路断路器拒动，主变低后备、高后备保护均动作出口，110kV二母、35kV二母、10kV 二母失压。
分析：违章操作，断路器低压分闸不合格。
案例5：某110kV变电站，先后几次发生10kV馈线故障，馈线保护拒动，主变低后备动作出口，10kV一段母线失压。
分析：CT饱和导致保护拒动。
同样的故障现象发生在另一35kV 变电站中，经查，系运行人员误将保护定值区号（组别）改变，导致保护当前运行定值混乱所致。
案例6：某110kV变电站，10kV馈线三相短路故障，CT爆炸并引起10kV母线短路，主变低后备动作出口，10kV一段母线失压。
分析：CT变比选用不当（30/5），CT饱和导致保护拒动并引起CT爆炸。
案例7：某110kV内桥变电站，在主变年检预试完毕恢复送电空载合闸过程中，110kV线路LFP941A保护动作跳闸，保护液晶显示故障报告“CF”。

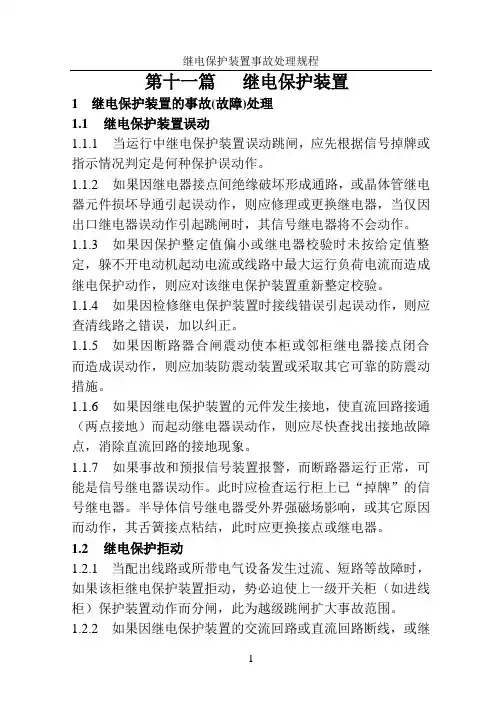

第十一篇继电保护装置1 继电保护装置的事故(故障)处理1.1继电保护装置误动1.1.1当运行中继电保护装置误动跳闸，应先根据信号掉牌或指示情况判定是何种保护误动作。
1.1.2如果因继电器接点间绝缘破坏形成通路，或晶体管继电器元件损坏导通引起误动作，则应修理或更换继电器，当仅因出口继电器误动作引起跳闸时，其信号继电器将不会动作。
1.1.3如果因保护整定值偏小或继电器校验时未按给定值整定，躲不开电动机起动电流或线路中最大运行负荷电流而造成继电保护动作，则应对该继电保护装置重新整定校验。
1.1.4如果因检修继电保护装置时接线错误引起误动作，则应查清线路之错误，加以纠正。
1.1.5如果因断路器合闸震动使本柜或邻柜继电器接点闭合而造成误动作，则应加装防震动装置或采取其它可靠的防震动措施。
1.1.6如果因继电保护装置的元件发生接地，使直流回路接通（两点接地）而起动继电器误动作，则应尽快查找出接地故障点，消除直流回路的接地现象。
1.1.7如果事故和预报信号装置报警，而断路器运行正常，可能是信号继电器误动作。
此时应检查运行柜上已“掉牌”的信号继电器。
半导体信号继电器受外界强磁场影响，或其它原因而动作，其舌簧接点粘结，此时应更换接点或继电器。
1.2继电保护拒动1.2.1 当配出线路或所带电气设备发生过流、短路等故障时，如果该柜继电保护装置拒动，势必迫使上一级开关柜（如进线柜）保护装置动作而分闸，此为越级跳闸扩大事故范围。
1.2.2如果因继电保护装置的交流回路或直流回路断线，或继1电器元件损坏而导致保护拒动，应按二次线路图依次检查各元件及其连接线，查出故障位置，予以排除。
1.2.3如果因断路器控制回路的常开辅助接点接触不良，造成跳闸回路断开，可能是辅助接点弹簧压力过小或触点烧损，此时应针对接点情况进行修复。
真空断路器的辅助接点易于出现此类故障。
1.2.4如果因该柜直流保护电源不可靠（如熔断器熔丝熔断，熔体与底座弹片接触不良）导致继电保护装置不能起动，则应采取可靠措施，例如：继电保护回路正电源不装设熔断器以避免熔体接触不良造成开路，并加强对运行柜红色信号指示灯的日常巡检，红灯亮说明跳闸回路良好。
继电保护事故案例动作分析刘家乐发布时间：2021-10-25T05:53:20.829Z 来源：《中国科技人才》2021年第20期作者：刘家乐[导读] 继电保护在保障电力系统可靠运行发挥着及其重要的作用，事故的准确快速的切除，有效保证了电力系统大安全稳定，误动和拒动都将导致事故扩大，造成严重后果。
太原理工大学现代科技学院摘要：继电保护在保障电力系统可靠运行发挥着及其重要的作用，事故的准确快速的切除，有效保证了电力系统大安全稳定，误动和拒动都将导致事故扩大，造成严重后果。
本文列举几个范例，对范例进行分析研究，提出可靠解决方案。
关键字：继电保护；电力系统；事故1.案例一1.1故障前运行方式110kV A站1、2号主变110kV、35kV侧并列运行，10kV侧分列运行。
110kVBA线（B侧183、A侧143）开关运行，供全站负荷。
全站监控采用北京四方立德的设备，主变保护差动LSD311，高后备LDS321A、中/低后备LDS321B、35kV及10kV间隔保护为LDS216装置。
1.2故障简述1.2.1 220kVB站2020年06月18日7时37分25秒，220kVB站110kVBA线183开关线路保护3005ms接地距离Ⅲ段出口，4079ms重合闸出口，4192ms距离后加速永跳出口。
1.2.2 110kV A站（1）10kV1号电容器544开关速断保护动作跳闸，柜故障发生爆炸，保护装置损坏。
（2）10kVCD线543保护发“过流Ⅰ段动作”，现场检查装置电源失电，开关在合位。
（3）35kV分段340保护“过流Ⅰ段动作”“过流Ⅱ段动作”，开关跳闸。
（4）1、2号主变低压侧10kV后备保护未动作。
1.3故障及保护动作情况分析1.3.1 220kVB站保护动作报告：对照录波图，可以看出在故障发生时，明显表现为三相短路故障特征，保护装置显示为接地距离动作，与国电南自厂家联系，答复为本保护装置为PSL-621D型，版本为V4.6，经过省公司认证，测量电压U＜（1+K）IZzd时，接地距离保护就动作，不判3I0、3U0是否突变（接地距离I、II段需要判3I0、3U0突变），故障选相为随机选相。
第一部分第一节继电保护事故的类型继电保护事故的原因是多方面的，有设计不合理、原理不成熟、制造上的缺陷、定值问题、调试问题和维护不良等原因。
当继电保护或二次设备出现问题以后，有时很难判断故障的根源，只有找出事故的各院，才能有针对性的加以消除，所以找到故障点是问题的第一步。
继电保护的分类对现场的事故分析处理是非常必要的。
但是分类的标准不易掌握，因为对于运行设备和新安装设备的管理方面的事故划分显然不同，人们理解和运用标准的水平也有差别，因此故障的分类只能是粗线条的。
现在从技术的角度出发，结合一些曾经发生过的继电保护事故的实例，将现场的事故归纳为10种。
一、定值的问题1.整定计算的错误在设备特性尚未被人们掌握透彻的情况下，继电保护的定值不容易定准。
主要原因如下。
由于电力系统的参数或元器件的参数的标称值有出入，有时两者的差别比较答，则以标准值算出的定值较不准确。
例如电动机的起动电流达到了额定电流的6～7倍，此时电流互感器TA出现了饱和，电动机的滤过式零序保护因不平衡电流过高而起动跳闸，接线见图1-1.在这种情况下，如果不能更换TA或加装零序TA时，只有用提高定值的办法来躲过不平衡电流，这样电动机单相接地故障的灵敏度会受到影响，甚至会失去灵敏度，两者不易兼顾，定值也难以确定。
图1-1电动机零序保护接线图2.设备整定的错误人为的误整定等设备整定方面的错误分析如下。
人为的误整定同整定计算方面的错误类同，有看错数值、看错位置等现象发生过。
总结其原因又要是工作不仔细，检查手段落后等，才会造成事故的发生。
因此，在现场的继电保护的整定必须认真操作、仔细核对，尤其是把好通电校验定值关，才能避免错误的出现。
另外，在设备送点前再次进行装置定值的校队，也是防止误整定的行之有效的措施。
3. 定值的自动漂移引起继电保护定值自动漂移的主要原因有几方面。
（1）温度的影响。
电子元器件的特性易受温度的影响，影响比较明显的需要将运行环境的温度控制在允许的范围内。
（2）电源的影响。
电子保护设备工作电源电压的变化直接影响到给定点位的变化，所以要选择性能稳定的电源作为保护设备的电源，保证保护的特性不受电源电压变化的影响。
（3）元器件老化的影响。
元器件的老化有一个过程，积累的结果必然引起元器件特性的变化，同时影响到保护的定值。
（4）原件损坏的影响。
原件的损坏对继电保护定值的影响最直接，而且是不可逆转的。
如果定值的漂移不太严重，不会影响保护的性质。
定值的偏差≤5%，则可忽略其影响；但是当定值的偏差＞5%时，应查明原因，处理后才能将保护投入使用。
例如，ZB无人之手自动化变电站一条10KV线路1天内误动20次，原因是采样值漂移超过了整定值，更换采样保持原件后正常。
二、装置元器件的损坏在晶体管、集成电路保护中的元江损坏可能会导致逻辑错误或出口跳闸。
在计算机保护中的元件损坏会使CPU自动关机，迫使保护退出。
下面是出口电路三极管损坏的实例。
1.三极管击穿导致保护出口动作由三极管构成的出口跳闸电路见图1-2，系统正常时三极管的击穿会导通会使出口继电器KCO动作跳闸。
图1-2三极管启动的出口电路2.三极管漏电流过大导致误发信号由三极管构成的出口信号电路见图1-3.系统正常时，三极管VT处于截止状态，信号继电器及发光为二极管中无电流流过，但是当三极管的漏电流过大时，会使发光二极管VL 变亮，发出指示信号；漏电流进一步加大，则会启动信号继电器KS发出出点信号。
发光管的正常工作电流一般在10mA 左右，当其电流接近1mA时发暗亮。
信号继电器KS的动作电压为十几伏，动作电流有的小于10mA，三极管VT的漏电流过大，不一定导致保护发触点信号，但有可能使其误发灯光信号。
图1-3 由三极管起动的信号电路三、回路绝缘的损坏二次回路的电缆在发电厂、变电站用途较广，部分设备的环境条件较差，容易引起绝缘的损坏。
运行中因二次回路绝缘破坏而造成的继电保护事故较多，举例如下。
1.“33”回路接地引起的开关跳闸“33”回路接地使开关跳闸的电路见图1-4，33回路接地之前，绝缘检查回路上的两电容电压对称，均为110V，但33接地后C1继续充电，C2放电。
在跳闸线圈LT的动作电压小于110V时，由于回路33的接地，使LT动作跳闸。
在引进的国外设备中，LT的动作电压都偏低，有的甚至不大于60V，虽然反措要求将其提高，但因条件限制却难以办到。
图1-4 33回路接地导致LT跳闸示意图2.绝缘击穿造成的跳闸有一套运行的发电机保护，在机箱后部跳闸插件板的背板接线相距很近，在跳闸触点出线处相距有2mm，由于带电导体的静电作用，将灰尘吸到了接线焊点的周围，因天气潮湿两焊点之间形成了导电通道，绝缘击穿，造成发电机跳闸停机的事故。
3.不易检查的接地点在二次回路中，光字牌的灯座接地比较常见，此处的接地点不容易被发现。
其原因在于光字牌电阻800Ω，见图1-5.原始的接地检查装置的灵敏度不够，保护不能动作。
新型的接地检查装置受原理的限制，发电厂或变电站直接系统的对地电容大于一定值时，保护装置不能正确反应。
这种情况下虽然没有信号发出，信号回路的绝缘却已损坏，隐患已经存在。
图1-5 901回路接地不报警四、接线错误新建的发电厂、变电站或是更新改造的项目中，接线错误的现象相当普遍，由此留下的隐患随时都可能暴露出来，举例如下。
1.接线错误导致的保护拒动RS发电厂4号机发电机失磁，但失磁保护拒绝动作，3s 后发电机震荡，1min13s后发电机对称过电流保护动作跳闸。
经检查发现，发电机失磁保护出口闭锁回路插件内部接线错误，将负序电压继电器的常闭触点接成了常开触点，发电机失磁后，负序电压继电器不能动作，常开触点不能闭合，所以失磁保护无法出口跳闸，正确接线见图1-6。
图1-6 失磁保护出口回路接线2.接线错误导致的保护误动作ST发电厂3号机主变压器差动保护，因高压厂用变压器高压侧电流互感器极性接反，给水泵起动时导致保护误动跳闸，机组全停。
正确的接线见图1-7，主变压器差动回路中，应以发电机侧电流为基准，主变压器高压侧电流以及高压厂用变压器电流的极性与之相反，即相位相差180°。
图1-7 变压器差动接线五、抗干扰性能差运行经验表明晶体管保护、集成电路保护以及微机保护的抗干扰性能与电磁型、整流型的保护相比较差。
集成电路保护的抗干扰问题最为突出，对讲机在保护屏附近使用，可能导致一些逻辑元件误动作，甚至是出口动作跳闸。
发电厂或变电站的电子设备间运行期间禁止使用无线电通信工具，原因是防止无线电电磁干扰电子设备的正常工作。
其实如果无线电通信工具只接受信号，不发射信号时，不会影响电子设备的动作行为。
变压器的微机保护有干扰误动的记录。
HS发电厂主变压器温度信号触点采入保护屏后经光耦隔离直接送到出口元件，由于外部存在的操作干扰信号，两次使保护误动跳闸停机。
最后采取了抗干扰措施，使问题得到解决。
现场电焊机的干扰问题不容易忽视。
例如，SB发电厂1号机在运行中的给水泵附近的管子进行氩弧焊焊接时，高频信号感应到保护电缆上，使保护动作跳机。
总之，在电力系统运行中，诸如操作干扰、冲击负荷干扰、变压器励磁涌流干扰、直流回路接地干扰、系统或设备故障干扰等非常普遍，为解决这些问题必须采取行之有效的方法。
六、误碰与误操作的问题继电保护工作人员以及运行管理人员担负着生产、基建、更改、反措等一系列的工作，支撑着庞大的电力系统，工作任务艰巨而繁重。
尽管大家都有做好工作的愿望，但是在现场由于工作措施的不得力，由于对设备的了解程度不够，由于违章行为的存在，误碰问题并没有彻底杜绝。
误碰的后果是非常严重的，现举两例。
1.带电拔插件导致的全厂停电YH热电厂，当时有2台发电机和2台主变压器并联运行，发电机、变压器的保护均为晶体管型，其中有一台变压器保护的逻辑插件上的指示灯发出暗光。
间电保护维护人员到现场后将其拔出，结果使保护装置的逻辑混乱，造成出口动作，跳开2号主变压器两侧断路器、110KV母联、10KV母联断路器，系统情况见图1-8。
此时出线1对端停电，1号机解列后带厂用电单击运行，结果其调速系统不能使机组稳定而发生震荡，被迫停机。
发电机直供的10KV负荷全部停电，直接经济损失1千万元以上。
从这一事件的性质上分析，操作者第一没开工作票，第二没有人监护，第三没做任何工作措施，完全属于违章误碰。
图1-8 相间过流保护动作跳开4只开关示意图2．带电事故处理将电源烧坏YH热电厂4号机厂用变压器保护有故障报警发出，工作人员在电源插件板没有停电的情况下，拔除插件进行更换，将电源的24V误碰短路，使电源插件烧毁。
总之，在不停电的二次回路上工作而造成运行开关跳闸，或者误碰短路将直流熔丝熔断，或者将电压互感器TV的二次回路短路等装置性违章现象经常出现，根据运行规程的要求必须杜绝此类事故的发生。
七、工作电源的问题保护及二次设备的工作电源对其工作的可靠性以及正确性有着直接影响，根据电源的不同种类作如下分析。
1.逆变稳压电源目前运行设备的工作电源采用逆变稳压电源的很多，逆变稳压电源的基本构成见图1-9。
逆变稳压电源的工作原理是将输入的220V或110V直流电源经开关电路后变成方波交流，在经逆变器变成需要的＋5V、±12V、＋24V、或－1.5V、±15V、＋18V电压。
图1-9 逆变稳压电源的基本构成（1）逆变稳压电源的优点。
逆变稳压电源之所以得到广泛的应用是因为它有着明显的优点。
1)输入电源稳定。
逆变稳压电源的电源输入是直流，直流电源不受停电的影响，可以由蓄电池保证在电力系统事故时供电的连续性。
2)稳压性能好。
逆变稳压电源的输出电压一般在24V以下，输入电源是220V或110V，所以可调节的范围比较大，容易满足稳压的要求。
3)功耗低。
对开关电源来说，由于原理上的考虑，使得输入电流时通时断，降低了消耗。
（2）逆变稳压电源存在的问题。
在晶体管设备、集成电路设备以及微机保护中对电源的性能指标要求较高。
但运行中的逆变稳压电源却经常发生故障。
逆变稳压电源有几个环节容易出错，即功率部分、调整部分、稳压部分，分析如下。
1)纹波系数过高。
纹波系数是指输出的交流电压与直流电压值的比值，交流成分属于高频的范围，高频信号幅值过高会影响设备的寿命，还可能造成逻辑的错误，导致保护的误动作。
调试时应按要求将波纹系数控制在规定的范围以内。
2)输出功率不足。
电源的输出功率不够，会造成输出电压的下降，如果下降幅度过大，导致比较电路基准值的变化，充电电路时间变短等一系列问题，影响到逻辑配合，甚至逻辑判断功能错误。
尤其是在保护动作时有的出口继电器、信号继电器相继动作，要求电源的输出有足够的容量。
3)稳压性能差。
稳压问题哟两方面，电压过高或电压过低。
电压过高、过低都会对保护性能有影响，分析同上。
