00_线束设计手册介绍

汽车线束的标准和技术条件概述及解释说明1. 引言1.1 概述汽车线束是指由多根导线以及管道等组成的电气设备的集合体，用于传递和控制汽车各个部件之间的信号和电力。

它在现代汽车中起着至关重要的作用，直接影响了整个车辆系统的性能和安全性。

1.2 文章结构本文将从汽车线束标准和技术条件两个方面进行论述。

首先，我们将介绍汽车线束标准的定义、重要性以及常见标准及其作用。

然后，我们将深入探讨汽车线束技术条件，包括线束材料要求与选择、线束设计与布局要点以及线束制造工艺技术要求。

接下来，我们会详细介绍汽车线束的测试与认证，包括测试方法与工具、认证流程与标准以及常见测试问题与解决方案。

最后，在结论部分对已讨论内容进行总结，并展望未来发展并提出建议和改进措施。

1.3 目的本文旨在通过对汽车线束标准和技术条件的概述和解释说明，使读者了解汽车线束在整个汽车系统中所扮演的重要角色，并且为相关行业从业人员提供有关汽车线束标准和技术的参考和指导，以促进汽车线束的发展和应用。

通过深入了解汽车线束的标准和技术条件，我们可以更好地理解其在汽车工程中的作用，并为未来的设计、生产和测试提供参考依据。

2. 汽车线束标准2.1 什么是汽车线束汽车线束是由电线、连接器、保护套等组成的综合性电气传输系统，用于将电力和信号从发动机、车身控制单元等传输到各个汽车部件和设备上。

它在汽车中起着传导电力和信号的关键作用。

2.2 汽车线束标准的重要性汽车线束标准是为了确保不同厂家生产的汽车线束在技术参数、质量要求和安全性方面达到统一的标准。

这些标准对于整个汽车产业链的健康发展和消费者的安全使用都至关重要。

首先，统一的汽车线束标准可以促进不同厂商之间的互操作性。

由于不同厂商生产的汽车具有不同的架构和系统，如果没有统一标准，各种接口可能无法兼容，导致配件选型困难以及维修、升级等工作变得复杂费时。

其次，通过制定统一的汽车线束标准，可以规范及提高生产过程中的质量管理。

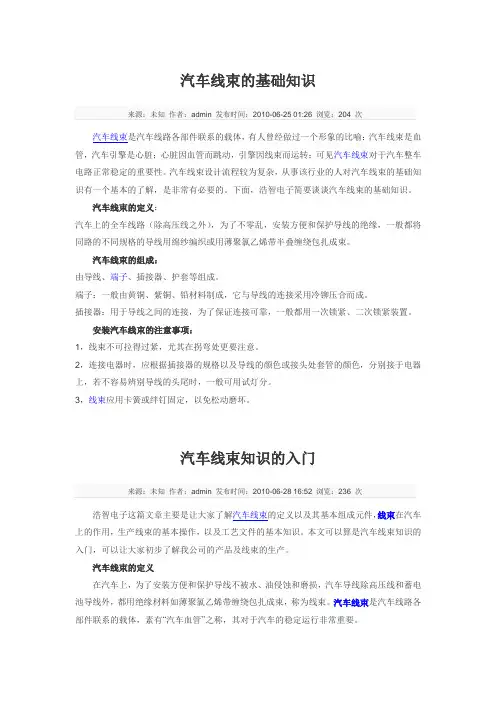

汽车线束的基础知识来源：未知作者：admin 发布时间：2010-06-25 01:26 浏览：204 次汽车线束是汽车线路各部件联系的载体，有人曾经做过一个形象的比喻：汽车线束是血管，汽车引擎是心脏；心脏因血管而跳动，引擎因线束而运转；可见汽车线束对于汽车整车电路正常稳定的重要性。

汽车线束设计流程较为复杂，从事该行业的人对汽车线束的基础知识有一个基本的了解，是非常有必要的。

下面，浩智电子简要谈谈汽车线束的基础知识。

汽车线束的定义：汽车上的全车线路（除高压线之外），为了不零乱，安装方便和保护导线的绝缘，一般都将同路的不同规格的导线用绵纱编织或用薄聚氯乙烯带半叠缠绕包扎成束。

汽车线束的组成：由导线、端子、插接器、护套等组成。

端子：一般由黄铜、紫铜、铅材料制成，它与导线的连接采用冷铆压合而成。

插接器：用于导线之间的连接，为了保证连接可靠，一般都用一次锁紧、二次锁紧装置。

安装汽车线束的注意事项：1，线束不可拉得过紧，尤其在拐弯处更要注意。

2，连接电器时，应根据插接器的规格以及导线的颜色或接头处套管的颜色，分别接于电器上，若不容易辨别导线的头尾时，一般可用试灯分。

3，线束应用卡簧或绊钉固定，以免松动磨坏。

汽车线束知识的入门来源：未知作者：admin 发布时间：2010-06-28 16:52 浏览：236 次浩智电子这篇文章主要是让大家了解汽车线束的定义以及其基本组成元件，线束在汽车上的作用，生产线束的基本操作，以及工艺文件的基本知识。

本文可以算是汽车线束知识的入门，可以让大家初步了解我公司的产品及线束的生产。

汽车线束的定义在汽车上，为了安装方便和保护导线不被水、油侵蚀和磨损，汽车导线除高压线和蓄电池导线外，都用绝缘材料如薄聚氯乙烯带缠绕包扎成束，称为线束。

汽车线束是汽车线路各部件联系的载体，素有“汽车血管”之称，其对于汽车的稳定运行非常重要。

汽车线束的作用线束是整机设备动力和信号传输分配系统的总成，第一是可以通过线束传递整机设备所需的驱动信号，驱动整机设备运行；第二是将信号转换成电流传递给整机设备内的其他设备。

汽车线束原理设计概述及解释说明引言1.1 概述汽车线束是现代车辆的重要组成部分，负责将各种电气设备、传感器和控制单元连接起来，实现车辆的正常运行。

汽车线束的设计直接关系到整个车辆系统的性能和稳定性。

本文旨在对汽车线束原理设计进行概述及解释说明，以帮助读者更好地理解和应用相关知识。

1.2 文章结构本文共分为五个主要部分。

除了本引言部分外，第二部分将介绍汽车线束原理设计的基本概念与原则，包括线束原理概述、线束设计要点以及考虑因素的解释。

第三部分将通过介绍常见汽车线束应用场景、特殊环境下的线束设计考虑因素以及线束故障排查与维修技巧分享来展示汽车线束在实际中的应用情况。

第四部分将涵盖有关汽车线束制造工艺与质量控制的内容，包括制造流程概述、制造过程中常见问题的分析与解决方法以及质量控制措施介绍与案例分析。

最后，在第五部分中，我们将对全文进行总结，并展望未来发展趋势并提供相关建议。

1.3 目的本文的目的是全面介绍汽车线束原理设计的相关知识，并探讨其在实际应用中的重要性和挑战。

通过深入分析线束设计的基本原理、实际应用场景以及制造工艺与质量控制，读者可以更好地理解和把握汽车线束的要点，同时也能够为未来的研究和发展提供一些值得参考的思路和建议。

希望本文能为读者提供有关汽车线束原理设计方面的全面指导，并促进该领域的进一步发展。

2. 汽车线束原理设计：2.1 线束原理概述汽车线束是由多个电气连接器、导线、终端等组成的电气传输系统，用于在汽车中传递电力和信号。

线束的设计需要考虑到信号传输的可靠性、功率分配的平衡性以及线束布局的合理性。

同时，不同类型的汽车线束具有不同的特点，在设计过程中需要了解各种线束材料和组织结构。

2.2 线束设计要点在汽车线束的设计中，需要考虑以下要点：a) 电气特性：包括导线材料的选择、截面积的确定以及电气参数（如电阻、阻抗等）的计算。

b) 功率分配：根据汽车各个部件对电力需求的不同，合理安排导线负载，并采取相应措施保证功率均衡分配。

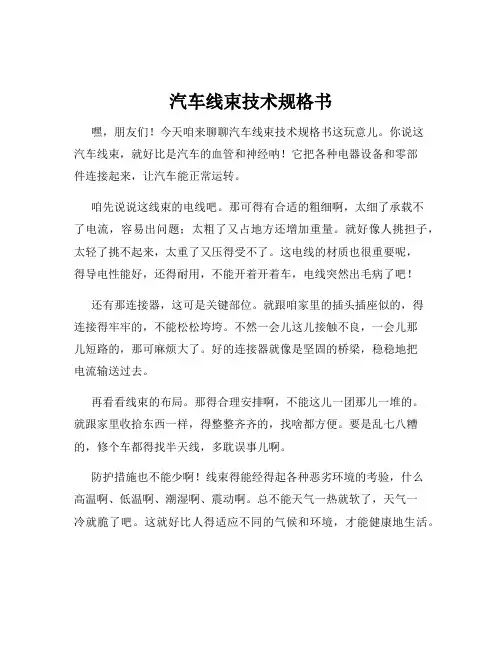

汽车线束技术规格书嘿，朋友们！今天咱来聊聊汽车线束技术规格书这玩意儿。

你说这汽车线束，就好比是汽车的血管和神经呐！它把各种电器设备和零部件连接起来，让汽车能正常运转。

咱先说说这线束的电线吧。

那可得有合适的粗细啊，太细了承载不了电流，容易出问题；太粗了又占地方还增加重量。

就好像人挑担子，太轻了挑不起来，太重了又压得受不了。

这电线的材质也很重要呢，得导电性能好，还得耐用，不能开着开着车，电线突然出毛病了吧！还有那连接器，这可是关键部位。

就跟咱家里的插头插座似的，得连接得牢牢的，不能松松垮垮。

不然一会儿这儿接触不良，一会儿那儿短路的，那可麻烦大了。

好的连接器就像是坚固的桥梁，稳稳地把电流输送过去。

再看看线束的布局。

那得合理安排啊，不能这儿一团那儿一堆的。

就跟家里收拾东西一样，得整整齐齐的，找啥都方便。

要是乱七八糟的，修个车都得找半天线，多耽误事儿啊。

防护措施也不能少啊！线束得能经得起各种恶劣环境的考验，什么高温啊、低温啊、潮湿啊、震动啊。

总不能天气一热就软了，天气一冷就脆了吧。

这就好比人得适应不同的气候和环境，才能健康地生活。

技术规格书里对这些都有详细的要求和规定呢。

它就像是一份指南，告诉制造线束的人该怎么做才能达到最好的效果。

要是没有这份规格书，那做出来的线束质量可就参差不齐了，汽车的质量能有保障吗？你想想，要是线束出了问题，那车可能就这儿不亮那儿不动的，严重的还可能引发火灾呢！这可不是开玩笑的。

所以啊，汽车线束技术规格书真的太重要了。

咱再说说这规格书的编写。

那可得认真仔细啊，每一个参数、每一个细节都不能马虎。

就跟盖房子一样，设计图要是有问题，那房子能盖好吗？编写的人得有丰富的经验和专业知识，不然怎么能写出靠谱的规格书呢。

而且啊，随着汽车技术的不断发展，这规格书也得跟着更新换代呀。

新的功能、新的设备出现了，那对线束的要求也不一样了。

这就像咱的手机，不断升级系统才能更好地使用嘛。

总之，汽车线束技术规格书可不是一份普通的文件，它关系到汽车的性能、安全和可靠性。

1 、三维布线设计的基本要求⏹（1）、三维线束中每一块线束的分块要合理，走线合理。

三维布线应满足“三维布线执行标准”中的相关要求。

⏹（2）、线束过孔时要加护套保护。

线束如跨越较长距离，要在线束每隔一段距离加上一个卡子固定，避免线束下垂。

要避免锐角过线，免得电线折断。

⏹（3）、三维布线要与整车电气设计方案和整车电气原理图相吻合。

⏹（4）、三维布线的分块和走向分支要合理，要符合整车线束流水线装配的工艺要求。

⏹（5）、线束在钣金过孔处需设计胶套保护，并保证该处的密封良好。

⏹（6）、在布线位置处若钣金有尖锐棱角，需钣金作翻边处理，避免钣金切割线束。

⏹（7）、线束的固定方式要选用恰当，线束卡口或扎带之间的间距不大于300mm，在特殊环境、结构的地方，应考虑采用线束压板或线束护板进行固定和保护。

⏹（8）、三维布线时需要设定线束所处环境下的包扎方式，设定考虑温度、湿度、穿线空间、振动摩擦等环境因素。

2、三维线束设计要点⏹（1）、设计时要经常与车身、底盘、总布置等部门联系，随时掌握车身钣金、内饰等的修改状况，保持与车身的联系，减少改动量。

便于及时调整三维线束，保证三维线束数据与车身、底盘的各个总成数据一致。

⏹（2）、设计过程中，需要设定线束扎带、固定卡扣和线束固定压板的安装孔位形式，提交相关部门，要求作开孔等方面的结构设计；若卡扣或压板的开孔位置或开孔类型变动，应及时协调通知相关部门作相应的修改调整。

⏹（3）、线束在车上布置应以最小距离为原则，并且，不得在车身内外露。

⏹（4）、线束外径的模拟要以整车原理（导线外径、导线数量）、包扎方式为依据。

所有线束与钣金之间需要预留一定空隙，避免实际生产出的线束外径粗于模拟线束，出现无法穿线的现象。

⏹（5）、布置线束时，尽量按钣金件的形状去顺流走线。

在直径较粗处线束的模拟打弯半径要与线束实际装车时的半径基本保持一致，避免线束模拟长度过长或过短现象发生。

⏹（6）、布置线束时，线束要尽量被车身内饰件和附件遮掩，避免线束影响整车美观性、又利于保护线束。

(完整word版)线束设计规范概要线束设计规范编制：刘震审核：徐梅批准: 叶树珩2009—06—20发布2009—06—20实施北汽福田汽车股份有限公司发布目录一、接插件的规划与选择 (1)（一）接插件的规划 (1)(二）接插件的选择 (2)1、接插件的种类 (2)2、护套选取原则 (7)3、端子选取原则 (9)4、线间接插件的选择 (10)5、与用电设备接插件的选择 (10)二、线束防护固定与安装 (11)(一）、线束的防护 (11)I1、波纹管 (11)2、PVC 管 (11)3、胶带 (12)4、橡胶件 (12)（二）、线束的固定与安装 (13)（三）、线束布置、包扎的注意事项 (16)三、导线的选型与规划 (16)(一)、导线的类型 (16)1、导线的种类 (16)2、各种导线的名称及工作温度 (18)(二）、导线的选型 (22)II1、导线类型选择 (2)22、导线颜色选择 (2)33、导线选择的其他注意事项 (23)III线束设计规范一、接插件规划与选择(一）、接插件的规划1、首先需要根据开发车型的用电器布置情况，规划出车型的整车线束大体布置图，其次根据车型配置将布置图尽量细化到用电器，此时暂可不考虑用电器的具体位置，只要区分出大体位置,即机舱、车门、前地板等区域即可。

见附图1.2、依据上面的布置图、车型的配置表，以及各用电设备的具体参数、原理估算出各条线束间对接的分支回路数目。

见附表1附图1整车线束布置示意图附表1线束间对接的分支回路统计表（根据各车型实际情况增减）序号插座插头实际需求针脚数车身过孔尺寸接插件数量是否需防水备注线束名称线束名称11司机门线束总成、前围仪表线束总成车身板金；车门板金2副司机门线束总成前围仪表线束总成车身板金;车门板金3左后门线束总成地板线束总成车身板金；车门板金4右后门线束总成地板线束总成车身板金；车门板金5后背门线束总成地板线束总成车身板金；后背门板金6后保险杠线束总成地板线束总成7车架线束总成地板线束总成8前围仪表线束总成地板线束总成9发动机仓线束总成前围仪表线束总成10蓄电池线束总成发动机仓线束总成11顶棚线束总成前围仪表线束总成（二）、接插件的选择1、接插件的种类1）、常见的接插件厂家标识厂家护套标识厂家护套标识住友（SWS）失崎（YAZAKI）JAE KET2TYCO（AMP) 德尔福（DELPHI)MOLEX 古河（FURUKAWA）FCI 鹤壁天海(THB）余姚电器二厂南通友星白城派克丰迪2）、接插件的结构形式①、防水接插件要达到防水、防尘的效果。

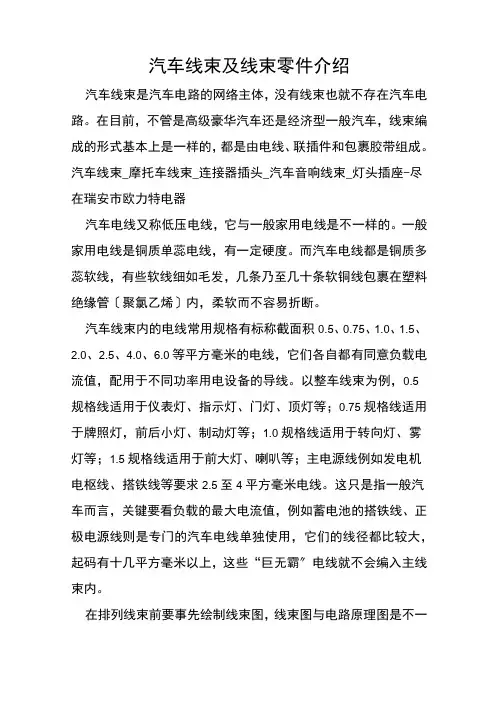

汽车线束设计基础知识06-04-13 16:06汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

汽车电线又称低压电线，它与普通家用电线是不一样的。

普通家用电线是铜质单蕊电线，有一定硬度。

而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。

汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。

这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。

在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。

电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。

而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。

线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。

整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。

一条整车主线束有多条分支线束，就好象树杆与树支一样。

整车主线束往往以仪表板为核心部分，前后延伸。

由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。

汽车线束设计基础知识06-04-13 16:06汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。

汽车电线又称低压电线，它与普通家用电线是不一样的。

普通家用电线是铜质单蕊电线，有一定硬度。

而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。

汽车线束内的电线常用规格有标称截面积0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的电线，它们各自都有允许负载电流值，配用于不同功率用电设备的导线。

以整车线束为例，0.5规格线适用于仪表灯、指示灯、门灯、顶灯等；0.75规格线适用于牌照灯，前后小灯、制动灯等；1.0规格线适用于转向灯、雾灯等；1.5规格线适用于前大灯、喇叭等；主电源线例如发电机电枢线、搭铁线等要求2.5至4平方毫米电线。

这只是指一般汽车而言，关键要看负载的最大电流值，例如蓄电池的搭铁线、正极电源线则是专门的汽车电线单独使用，它们的线径都比较大，起码有十几平方毫米以上，这些“巨无霸”电线就不会编入主线束内。

在排列线束前要事先绘制线束图，线束图与电路原理图是不一样的。

电路原理图是表述各个电气部分之间关系的图像，它不反映电气件彼此之间怎样连接，不受各个电气元件的尺寸形状和它们之间距离的影响。

而线束图则必须要顾及各个电气元件的尺寸形状和它们之间的距离，也要反映出电气件彼此之间是如何连接的。

线束厂的技术员根据线束图做成线束排线板后，工人就按照排线板的规定来截线排线了。

整车主线束一般分成发动机（点火、电喷、发电、起动）、仪表、照明、空调、辅助电器等部分，有主线束及分支线束。

一条整车主线束有多条分支线束，就好象树杆与树支一样。

整车主线束往往以仪表板为核心部分，前后延伸。

由于长度关系或装配方便等原因，一些汽车的线束分成车头线束（包括仪表、发动机、前灯光总成、空调、蓄电池）、车尾线束（尾灯总成、牌照灯、行李箱灯）、篷顶线束（车门、顶灯、音响喇叭）等。

【值得收藏的】线束设计规范【导读：A公司的线束内部设计规范，线束中国-中线研究院倾情奉献。

一家之言，望指正。

】线束设计规范一、电路设计要求：1、电源分配：1．1 位置分配:A、电源位置分配采用就近原则：一般电器盒分为仪表、前舱、蓄电池3个，电源分配采用就近的原则，以减少导线的使用数量，例如：近光灯、远光灯、前雾灯均处于前舱位置，因此近光灯、远光灯、前雾灯继电器和保险丝均放置在前舱电器盒上。

B、蓄电池电器盒主要放置主电源。

C、几个特殊的放置要求：（1）转向灯继电器需放置在驾驶舱内，以便驾驶员能感知转向灯继电器动作时的声响。

制动灯继电器需放置到前舱电器盒内,在驾驶舱内会对驾驶员及乘员造成噪音,或在驾舱内使用静音继电器。

但尽量采用放前舱电器盒的方式，除非客户要求才采用放驾舱的方式。

1．2 系统分配：（1）常电电源分配：A、分配在常电的电源是关闭点火开关仍需要工作的设备：室内延时灯、防盗系统、行李箱灯、喇叭、小灯（位置灯）、诊断系统、备用电源、制动灯、各控制器的记忆电源、警报灯及各种电器系统的工作电源等B、分配在常电的电源还包括受到点火开关控制后直接接常电电原的设备：冷却风扇电机、鼓风机、近光、远光、前雾灯、雨刮、后除霜、启动机、压缩机、油泵等。

（2）点火开关电源分配：ACC档：在发动机启动时需断开的设备（音响系统、点烟器、电源插座、电动后视镜等）IG2：在发动机启动时需断开的设备（空调鼓风机控制电源、电加热除霜、电动天窗、座椅加热、电动窗、雨刮喷水系统等）IG1：即ON档，该档在ST打开时，仍供电，在发动机启动时能使用的设备需分配到此档（仪表、电喷ECU、ABS、BCM、安全气囊、倒车灯等）ST ：启动马达，释放后钥匙将回到ON档，在此位置时ACC档和IGN2档的负载断电，以便有更足的电量用以启动。

该档仅给启动机马达供电，不供其它设备电源。

注：点火开关各档有承载电流要求，因此各档分配的设备需计算电流进行分配。
