串联并联电路电压的特点

串联电路和并联电路的特点是什么有哪些缺点串联特点：串联中唯独有1条电流路径；串联电路中各部件相互干扰，不能单独工作；串联电路中，一个开关掌握全部电路。

并联电路特点：并联的电流不止1条电流路径；并联的各支路互不干扰，能单独工作；串联在干路中的开关掌握全部电路，而支路中却掌握所在的支路。

1. 串联电路和并联电路的定义串联电路是把几个导体或用电器依次首尾连接，接入电路的连接方式；并联电路是把几个导体或用电器的一端连在一起，另一端也连在一起，再将两端接入电路的连接方式。

2. 串联电路和并联电路的特点一、串联电路的特点1、串联电路中各处电流都相等。

2、串联电路中总电压等于各部分电路电压之和。

3、串联电路中总电阻等于各部分电路电阻之和。

4、串联电路中各部分电路两端电压与其电阻成正比。

二、并联电路的特点1、并联电路中总电流等于各支路中电流之和。

2、并联电路中各支路两端的电压都相等。

3、并联电路总电阻的倒数等于各支路电阻倒数之和。

4、并联电路中，流过各支路的电流与其电阻成反比。

3. 串联电路和并联电路的区别1、链接方式：串联电路的元件依次连接，电流只有一条路径流过所有元件。

并联电路的元件平行连接，每个元件都与电源相连，有多条路径供电流选择。

2、电阻：串联电路的总电阻等于所有电阻的和。

并联电路的总电阻的倒数等于各电阻的倒数之和的倒数。

3、电流分配：串联电路的各元件之间的电流相同。

并联电路的各元件之间的电压相同，但电流分别由各元件决定。

4、故障影响：串联电路的一个元件故障可能导致整个电路中断。

并联电路的一个元件故障不会影响其他元件的运行。

电阻串联电路和并联电路的特点电阻是我们生活中经常接触到的元件，其作用是阻碍电流流动。

当多个电阻连接在一起时，会形成电路，这时就会出现串联电路和并联电路。

下面就围绕这两种电路的特点来详细讲解。

一、串联电路串联电路是指多个电阻按顺序连接在一起，电流只能在电阻之间流动，通过每个电阻的电压降使整个电路形成一个电压分压器。

串联电路的特点如下：1. 电路总电阻为各电阻的代数和当多个电阻串联在一起时，电路总电阻为各电阻值的代数和。

公式表示为：Rt = R1 + R2 + R3 + … + Rn（Rt为总电阻，R1~Rn为各电阻的电阻值）。

2. 电路总电压等于各电阻电压之和因为串联电路中每个电阻之间只有一个电导通路，所以电路总电压等于各电阻电压之和。

即Et = E1 + E2 + E3 + … + En（Et为总电压，E1~En为各电阻上的电压）。

3. 每个电阻的电流相同由于电流只能在电阻之间流动，所以串联电路中各电阻电流相同，即I1=I2=I3=…=In。

4. 电阻值较大的电阻消耗较大的功率由于串联电路中各电阻电流相同，电阻值较大的电阻消耗的功率较大，而电阻值较小的电阻消耗的功率较小。

二、并联电路并联电路是指多个电阻同时连接在电源两端，电流可以分流进入各个电阻中，然后再汇集到电源的另一端。

并联电路的特点如下：1. 电路总电阻为各电阻电阻值的倒数之和的倒数当多个电阻并联在一起时，电路总电阻为各电阻电阻值的倒数之和的倒数。

公式表示为：1/Rt = 1/R1 + 1/R2 + 1/R3 + … + 1/Rn（Rt为总电阻，R1~Rn为各电阻的电阻值）。

2. 电路总电流等于各电阻电流之和由于并联电路中每个电阻的两端都连接着电源，所以电路总电流等于各电阻电流之和。

即It = I1 + I2 + I3 + … + In（It为总电流，I1~In为各电阻上的电流）。

3. 每个电阻的电压相同由于并联电路中每个电阻的两端都连接着电源，所以各电阻电压相同。

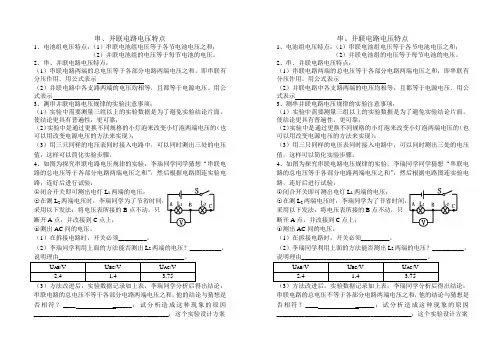

串、并联电路电压特点1、电池组电压特点：（1）串联电池组电压等于各节电池电压之和；（2）并联电池组的电压等于每节电池的电压。

2、串、并联电路电压特点：（1）串联电路两端的总电压等于各部分电路两端电压之和，即串联有分压作用。

用公式表示（2）并联电路中各支路两端的电压均相等，且都等于电源电压。

用公式表示3、测串并联电路电压规律的实验注意事项：（1）实验中需要测量三组以上的实验数据是为了避免实验结论片面，使结论更具有普遍性，更可靠；（2）实验中是通过更换不同规格的小灯泡来改变小灯泡两端电压的（也可以用改变电源电压的方法来实现）；（3）用三只同样的电压表同时接入电路中，可以同时测出三处的电压值，这样可以简化实验步骤。

4、如图为探究串联电路电压规律的实验，李瑞同学同学猜想“串联电路的总电压等于各部分电路两端电压之和”，然后根据电路图连实验电路，连好后进行试验：○1闭合开关即可测出电灯L1两端的电压；○2在测L2两端电压时，李瑞同学为了节省时间，采用以下发法：将电压表所接的B点不动，只断开A点，并改接到C点上；○3测出AC间的电压。

（1）在拆接电路时，开关必须_________。

（2）李瑞同学利用上面的方法能否测出L2两端的电压？__________，（3）方法改进后，实验数据记录如上表，李瑞同学分析后得出结论：串联电路的总电压不等于各部分电路两端电压之和，他的结论与猜想是否相符？____ ______；试分析造成这种现象的原因___________________________________________；这个实验设计方案串、并联电路电压特点1、电池组电压特点：（1）串联电池组电压等于各节电池电压之和；（2）并联电池组的电压等于每节电池的电压。

2、串、并联电路电压特点：（1）串联电路两端的总电压等于各部分电路两端电压之和，即串联有分压作用。

用公式表示（2）并联电路中各支路两端的电压均相等，且都等于电源电压。

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n .求两个并联电阻R 1、R 2的总电阻R= 4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

R RR +RI 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联：并联：典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V 2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

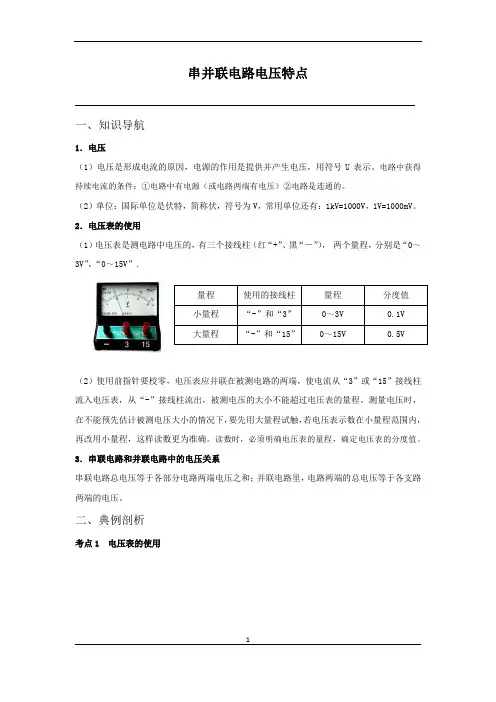

串并联电路电压特点一、知识导航1．电压（1）电压是形成电流的原因，电源的作用是提供并产生电压，用符号U表示。

电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）②电路是连通的。

（2）单位：国际单位是伏特，简称伏，符号为V，常用单位还有：1kV=1000V，1V=1000mV。

2．电压表的使用（1）电压表是测电路中电压的，有三个接线柱（红“+”、黑“－”），两个量程，分别是“0～3V”，“0～15V”.量程使用的接线柱量程分度值小量程“-”和“3”0～3V 0.1V大量程“-”和“15”0～15V 0.5V（2）使用前指针要校零，电压表应并联在被测电路的两端，使电流从“3”或“15”接线柱流入电压表，从“-”接线柱流出，被测电压的大小不能超过电压表的量程。

测量电压时，在不能预先估计被测电压大小的情况下，要先用大量程试触，若电压表示数在小量程范围内，再改用小量程，这样读数更为准确。

读数时，必须明确电压表的量程，确定电压表的分度值。

3．串联电路和并联电路中的电压关系串联电路总电压等于各部分电路两端电压之和；并联电路里，电路两端的总电压等于各支路两端的电压。

二、典例剖析考点1 电压表的使用2L 例题1李明同学在一次用3V 和15V 两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，再用15V 量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）A. 直接接入c 接线柱，然后读数B. 直接接入b 接线柱，然后读数C. 断开开关，接入b 接线柱，闭合开关后读数D. 断开开关，接入c 接线柱，闭合开关后读数例题2在如图所示的电路中，能用电压表正确测出灯L 1两端电压的是（ ）A. B. C. D.举一反三：1、如图所示，能正确地测出小灯泡L 1两端电压的电路是（ ）A ．B ．CD ．2、在如图所示的电路连接中，下列说法正确的是( )A ．灯泡L 1和L 2并联，电流表测的是L 1支路的电流B ．灯泡L 1和L 2并联，电压表测量的是电源电压C ．灯泡L 1和L 2串联，电压表测的是L 2的电压D ．灯泡L 1和L 2串联，电压表测的是L 1的电压 考点2 串并联电路电压规律例题3如图所示电路中，已知电源电压为6 V ，若断开开关S ，电压表示数为 V ，闭合开关S ，电压表的示数为2 V ，则L 1两端的电压为 V ，L 2两端的电压为 V.例题4在“探究串联电路电压的特点”活动中。

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

I=I 1=I 2=I 3=……In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U 1+U 2+U 3+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R 1+R 2+R 3+……Rn理解：把n 段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R 0串联，则总电阻R=nR 0 .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U 1/U 2=R 1/R 2 U 1:U 2:U 3:…= R 1:R 2:R 3:… 二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I 1+I 2+I 3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U 1=U 2=U 3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n .求两个并联电阻R 1、R 2的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

R R R +RI 1/I 2= R 2/R 1（口诀：串联分压，并联分流） 总结: 串联：并联：典型例题1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V 2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( ) A ．8V B ．6V C ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

串并联电路的特点总结串联电路是一种电路连接方式，其中电流按照相同的路径依次流经电阻或其他电子元件。

串联电路有以下几个主要特点：1.相同电流流过所有元件：在串联电路中，电流只有一条路径可供流动。

因此，电流大小在整个电路中保持恒定，与电路中的所有元件无论是电阻、电容还是电感的数值无关。

这个特点使得串联电路中任何两点之间的电流都是相等的。

2.电压分担：在串联电路中，总电压在各个电阻或元件之间分担。

总电压等于各个元件电压之和。

这意味着电阻越大，其所占总电压的比例也越大，因为电阻决定了电流的大小，而电流又与总电压成正比。

3.电阻相加：在串联电路中，各个电阻的值相加等于总电阻的值。

这是因为在串联电路中，电阻相互连接，电流必须通过它们，所以总电阻等于各个电阻的值的代数和。

4.电压降：在串联电路中，电阻或元件之间存在电压降。

电压降是由于电流在通过电阻或元件时所消耗的能量引起的。

电压降可以用欧姆定律来计算，即电压降等于电流乘以电阻的值。

5.总电阻决定总电流：在串联电路中，总电阻是决定总电流大小的关键因素。

总电阻越大，总电流越小，反之亦然。

这是因为总电流等于总电压除以总电阻（欧姆定律）。

6.元件之间负载相互影响：在串联电路中，如果一个元件发生故障或断开，整个电路将中断。

因为电流是串联电路中唯一的路径，所以如果其中一个元件断开，电流将无法流动。

7.功率分担：在串联电路中，功率是按照各个元件的电阻值分担的。

功率可以通过欧姆定律和功率公式来计算，即功率等于电流的平方乘以电阻的值。

总之，串联电路具有电流相等、电压分担、电阻相加、电压降、总电阻决定总电流、元件之间负载相互影响以及功率分担等特点。

通过理解和应用这些特点，可以更好地设计和分析串联电路。

并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。

6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。

如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

串联与并联电路的特性与应用电路是电流在导体中流动的路径，是电子设备中不可或缺的组成部分。

在电路中，有两种常见的连接方式，即串联和并联。

本文将详细介绍串联与并联电路的特性和应用。

一、串联电路的特性与应用串联电路是指多个电器或元件按照顺序连接的电路，电流在其中依次通过各个元件。

串联电路具有以下特点：1. 电流相等：在串联电路中，电流在各个元件之间是相等的。

这是因为电流只有一条路径可供选择，必须通过所有的元件，所以电流大小相同。

2. 电压分配：在串联电路中，电压会按照电阻大小进行分配。

较大的电阻所消耗的电压就较大，而较小的电阻所消耗的电压相对较小。

3. 总电阻等于各个电阻之和：在串联电路中，总电阻是各个电阻之和。

这是因为电流必须通过串联电路中的每个电阻。

串联电路主要适用于以下场景：1. 电器设备的供电：在家庭中，我们通常使用串联电路为电器设备提供电源。

例如，将多个电灯串联连接在一条电线上，当打开开关时，电流依次通过每个电灯，使它们一个接一个地发出光亮。

2. 信号传输：在无线电、通信等领域中，串联电路经常用于信号的传输。

信号通过各个电子元件被依次处理和放大，使其能够在长距离传输并得到适当的放大。

二、并联电路的特性与应用并联电路是指多个电器或元件按照并列连接的方式连接的电路，电流在其中被每个元件所分流。

并联电路具有以下特点：1. 电流分配：在并联电路中，电流会按照电阻的大小进行分流。

较小的电阻所消耗的电流就较小，而较大的电阻所消耗的电流相对较大。

2. 电压相等：在并联电路中，电压在各个分支电路中是相等的。

这是因为各个分支电路是平行连接的，所以它们都连接在同一电源上。

3. 总电阻小于最小的电阻：在并联电路中，总电阻小于电路中任何一个分支电阻的阻值。

这是因为并联电路提供了多个路径供电流选择，电流能够更容易地流过电路，从而减小了电阻。

并联电路主要适用于以下场景：1. 家庭电路：在家庭中，电器设备通常是通过并联电路连接到电源上的。
