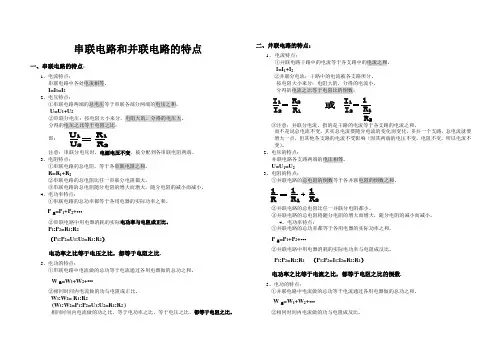

串并联电路结构复习知识集结知识元串并联电路知识讲解一、电路结构中考中涉及的电路没有混联,所以只有简单电路、串联电路和并联电路三种。
串联特点:一断全断,一短不全短。
并联特点:一短全短,一断不全断。
根据这个技巧,结合去表法,即可将复杂电路分析透彻。
二、电表的等效性电流表相当于导线,分析电路去表时,可以把电流表换成导线。
电压表相当于断路,分析电路去表时,可以把电压表直接去掉。
三、1324电路三个电器串联,在电源的一极和三个电器之间取四个点,依次命为1、2、3和4,用导线把13和24分别相连,则电路变为三个电器并联的电路。
例题精讲串并联电路例1.【答案】D【解析】题干解析:A、当仅闭合S1、S2时,L1、L2并联,此时灯泡两端的电压等于额定电压,两灯泡都能正常发光,所以选项A不正确。
B、当仅闭合S2、S3时,灯泡L1被短路,所以只有灯泡L2亮,所以选项B不正确.C、当仅闭合S1、S3时,灯泡L2被短路,所以只有灯泡L1亮,电流表的示数为,所以选项C不正确.D、当仅闭合S3时,L1、L2串联,电路总电阻R=10Ω+10Ω=20Ω,所以选项D正确.例2.【答案】A【解析】题干解析:串联电路,各用电器首尾相接。
例3.【答案】D【解析】题干解析:串联电路,电流一定相等。
当堂练习单选题练习1.【答案】C【解析】题干解析:A、当断开S l、S2,闭合S3时,R1与R2为顺次连接,是串联,故A选项正确;B、当断开S3,闭合S1、S2时,R1与R2为并列连接,是并联,故B选项正确;C、当断开S1,闭合S2、S3时,为R1的基本电路,R2被短路,故C选项错误;D、只要同时闭合S l、S3,电流从正极流出通过S1,S3直接流入电源负极,形成电源短路,故D选项正确。
练习2.【答案】A【解析】题干解析:(1)要使灯泡L1、L2并联在电路中,则电流有两条路径,分别经过这两个灯,并且这两条路径互不影响;(2)单独通过L1的路径是:正极→S3→L1→S1→负极;单独通过L2的路径是:正极→S3→L2→负极,因此两灯并联需要闭合的开关是S1和S3,电路如下图所示:练习3.【答案】A【解析】题干解析:A、若甲表是电压表,乙表是电流表,两个电阻并联在电路中,电流表测量的是R2中的电流.故A正确;B、若甲表是电流表,乙表是电流表,此时整个电路发生短路,故B错误;C、若甲表是电压表,乙表是电压表,此时,R2中没有电流通过,R1有电流通过,故C错误;D、若甲表是电流表,乙表是电压表,此时,电压表相当于开路,R2被短路、没有电流通过,只有R1,故D错误。

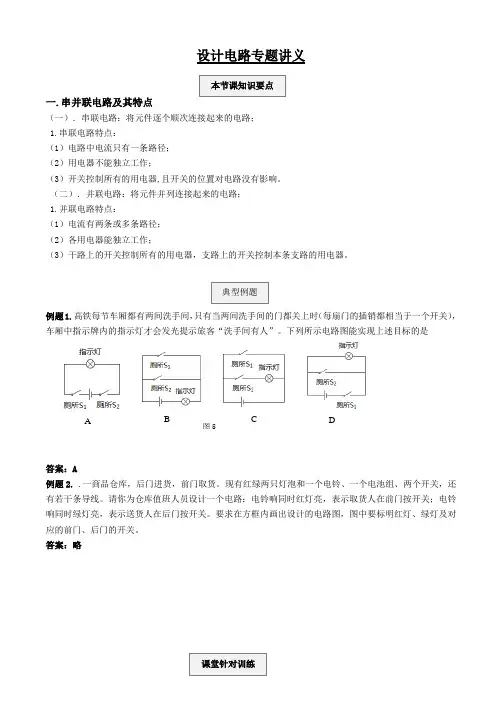

设计电路专题讲义一.串并联电路及其特点(一).串联电路:将元件逐个顺次连接起来的电路;1.串联电路特点:(1)电路中电流只有一条路径; (2)用电器不能独立工作;(3)开关控制所有的用电器,且开关的位置对电路没有影响。
(二).并联电路:将元件并列连接起来的电路; 1.并联电路特点:(1)电流有两条或多条路径; (2)各用电器能独立工作;(3)干路上的开关控制所有的用电器,支路上的开关控制本条支路的用电器。
例题1.高铁每节车厢都有两间洗手间,只有当两间洗手间的门都关上时(每扇门的插销都相当于一个开关),车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”。
下列所示电路图能实现上述目标的是 答案:A例题2. .一商品仓库,后门进货,前门取货。
现有红绿两只灯泡和一个电铃、一个电池组、两个开关,还有若干条导线。
请你为仓库值班人员设计一个电路:电铃响同时红灯亮,表示取货人在前门按开关;电铃响同时绿灯亮,表示送货人在后门按开关。
要求在方框内画出设计的电路图,图中要标明红灯、绿灯及对应的前门、后门的开关。
答案:略ABC D图52一. 选择题1.甲、乙两个办公室为了互相传呼方便,在两个办公室各装了一个电铃,要使两个办公室的任何一方按开关都能使对方的电铃发声,正确的电路图是(图13-36中的虚线表示房间的墙壁)( )。
2.小明家台灯的插头插在如图5甲所示的插座上,插座上有一个开关和一个指示灯。
若插座开关和指示灯分别用S 1、L 1表示,台灯的开关和灯泡分别用S 2、L 2表示。
小明断开或闭合S 1、S 2时,记录现象如右表。
由小明的记录可判断出关于L 1、L 2的连接方式可能是图5乙中的 ( )3.学校实验室需要安装一个显示四个实验小组实验准备状况的指示灯。
要求:实验小组做好准备后就闭合本组的显示开关;只要实验小组中有一组没有做好准备,指示灯就会发光从而提醒老师。
小明根据上述要求,设计了如图8所示的电路,其中可能符合上述工作要求的电路是( )二. 实验题1.在图中按要求连接电路:两只灯泡串联,用电流表测量电路中电流。
物理串联和并联知识点1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的,则电路为串联电路,若各元件“首首相接,尾尾相连”并列地连在电路两点之间,则电路就是并联电路。
2.使用电流流向法识别串并联电路从电源的正极(或负极)出发,沿电流流向,分析电流通过的路径。
若只有一条路径通过所有的用电器,则这个电路是串联的(如图l所示);若电流在某处分支,又在另一处汇合,则分支处到汇合处之间的电路是并联的(如图2所示)。
电流流向法是电路分析中常用的一种方法。
例1.分析下图所示电路中,开关闭合后,三盏灯的连接形式,并分析开关的作用。
从电源的正极(或负极)出发,沿电流流向,分析电流通过的路径。
若只有一条路径通过所有的用电器,则这个电路是串联的(如图l所示);若电流在某处分支,又在另一处汇合,则分支处到汇合处之间的电路是并联的(如图2所示)。
电流流向法是电路分析中常用的一种方法。
例1.分析下图所示电路中,开关闭合后,三盏灯的连接形式,并分析开关的作用。
分析:用“电流流向法”来判断.在图甲所示的电路中,从电源的正极出发,电流依次通过了灯L1、L2和L3,电路中没有出现“分叉”,见图3的虚线所示,所以这三盏灯是串联的.在串联电路中,一个开关可以控制所有的用电器。
为识别图乙所示电路的连接方式,可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出,电流的流向是:由此可看出灯L1、L2和L3分别在三条支路上,所以这三盏灯是并联的。
其中通过灯L1、L2的电流通过了开关S1,当开关S1断开时,灯L1、L2中没有电流通过,两灯熄灭,因此开关S1控制L1、L2两盏灯泡。
开关S2在干路上,控制三盏灯。
在如图所示电路中用“电流流向法”画出了图丙中的电流流向。
见图4的虚线所示,电流有三条通路,且每一流线上只有一个用电器,则此电路为并联电路。
开关S在干路上,控制三盏灯。
3.使用节点法识别串并联电路节点法:就是在识别电路的过程中,不论导线有多长,只要其间没有电源、用电器等,导线两端点均可以看成同一个点,从而找出各用电器两端的公共点。
