等离子刻蚀介绍

等离子刻蚀工艺-培训教程等离子刻蚀工艺是一种用于光刻工艺的常见技术。

在集成电路制造过程中，等离子刻蚀被广泛应用于半导体器件的精确细节刻蚀，以及薄膜材料的去除和表面处理。

本文将为您介绍等离子刻蚀工艺的基本原理、设备和操作步骤。

等离子刻蚀工艺基本原理：等离子刻蚀是利用稀有气体放电产生的等离子体来刻蚀材料的一种技术。

该过程通过在放电区域内施加强电场和磁场，使气体分子电离产生电子和离子。

在电离的过程中，离子会获得足够的能量以克服材料的结合能，从而实现刻蚀材料的目的。

等离子刻蚀设备：等离子刻蚀设备主要由真空室、气体供应系统、高频功率源、加热装置、控制系统等组成。

真空室用于创建真空环境，并通过降低气压来避免气体碰撞。

气体供应系统用于提供刻蚀所需的气体混合物。

高频功率源产生高频电场，使气体电离。

加热装置用于加热待刻蚀的样品，以改善刻蚀效果。

控制系统负责设定和监测刻蚀过程的参数，如气体流量、功率、压力等。

1.准备工作：将待刻蚀的样品清洗干净，并确保真空室内部没有杂质和积尘。

2.真空抽气：将真空室的气压降低，以便创建理想的真空环境。

3.气体供应：根据刻蚀需要选择合适的气体混合物，并将其引入真空室。

4.加热样品：将待刻蚀的样品放置在加热装置上，并根据刻蚀需求设定合适的温度。

5.施加高频功率：开启高频功率源，并将其输出连接到真空室中的电极。

高频电场将气体电离，产生等离子体。

6.控制刻蚀参数：根据刻蚀需求，调节气体流量、功率以及压力等参数，以实现所需的刻蚀效果。

7.刻蚀过程：打开真空室的闸门，使等离子体进入刻蚀区域，并开始刻蚀样品表面。

在刻蚀过程中，可以根据需要监测刻蚀深度和速率。

8.刻蚀结束：根据刻蚀要求，适时关闭高频功率源，终止刻蚀过程。

然后恢复大气压力，打开真空室，取出刻蚀完毕的样品。

总结：等离子刻蚀工艺是一种重要的微纳加工技术，广泛应用于集成电路制造和其他微纳加工领域。

通过了解等离子刻蚀的基本原理和操作步骤，可以更好地掌握该技术，提高刻蚀效果和工艺稳定性。

等离子体刻蚀工作原理等离子体刻蚀是一种常见的微纳加工技术，广泛应用于集成电路制造、纳米材料制备等领域。

本文将介绍等离子体刻蚀的工作原理，帮助读者更好地了解这一技术。

一、简介等离子体刻蚀是通过将气体激发成等离子体状态，利用高能离子或自由基的化学反应以及物理轰击来去除材料表面的一种技术。

它具有高精度、高速率和高选择性等特点，是制备微结构和纳米结构的重要手段。

二、等离子体刻蚀过程等离子体刻蚀过程主要分为物理刻蚀和化学刻蚀两个阶段。

1. 物理刻蚀：当气体被加热并加高电压或电磁场时，气体中的原子和分子受到激发，形成等离子体。

等离子体中的离子和自由基具有高能量，它们会以高速运动并撞击目标表面。

这种物理轰击会破坏表面原子的结构，使材料从表面脱落。

2. 化学刻蚀：等离子体中的气体离子和自由基还能与目标表面发生化学反应。

例如，在氟化氢等离子体刻蚀工艺中，氟离子会与目标材料表面的金属或氧化物发生反应，形成易溶于气体的化合物。

这种化学反应能够加速材料去除的速度。

三、刻蚀选择性控制在等离子体刻蚀中，选择性控制是非常重要的。

选择性控制指的是在多层结构中只刻蚀特定层或材料，而不会对其他层或材料产生明显影响。

以下几种机制可以实现选择性控制：1. 材料本身的选择性：不同材料在等离子体刻蚀过程中会有不同的反应速率，这是由材料的化学性质和结构特征决定的。

利用材料本身的选择性，我们可以控制特定材料的刻蚀速率，实现选择性刻蚀。

2. 掩膜层：在需要保护的区域上覆盖一层掩膜，掩膜层可以阻挡离子和自由基的轰击，从而实现对底层材料的保护。

掩膜层通常采用高耐腐蚀性和高厚度的材料。

3. 循环刻蚀：在刻蚀过程中，通过循环切换刻蚀和保护气体，可以控制刻蚀速率和选择性。

例如，在两个不同材料的刻蚀中交替使用两种不同刻蚀气体，可以实现对这两种材料的选择性刻蚀。

四、应用领域和发展趋势等离子体刻蚀技术在集成电路制造中起着至关重要的作用。

它被用于去除、修复、改变芯片表面的材料，以实现电子器件的制备和功能优化。

等离子刻蚀原理
等离子刻蚀是一种常用的微纳加工技术，用于在半导体制造中去除杂质、形成纳米结构以及精确地刻蚀表面。

其原理基于等离子体（即带正电荷的高能离子和自由电子）与被刻蚀材料表面发生相互作用。

在等离子刻蚀过程中，首先需要产生等离子体。

这通常是通过将高纯度的气体（如氯气、氟气、苦味气等）引入到封闭的真空室中，并在高能电场和电弧场下对气体进行激发。

这种激发将气体分解成离子和电子，并形成带电的等离子体。

然后，这些带电的等离子体会被加速，并通过电场和磁场的调控，使其定向地撞击到待刻蚀材料表面。

撞击过程中，离子会传递给待刻蚀材料表面一部分能量，并激发该材料表面原子或分子的束缚电子。

这些激发的表面原子或分子可能会离开其原子或分子固定位置，形成反应产物，然后通过扩散和抛射的方式迁移到其他位置。

与此同时，撞击后的原子或分子释放出来的电子也会在等离子体中传递，并参与到一系列的电子和离子反应中。

这些反应将控制刻蚀速度、形状、深度和表面粗糙度等参数。

此外，通过调节激发条件、等离子体密度、控制气体的种类和流量等因素，可以对刻蚀过程进行精确控制，实现不同的刻蚀效果和图形。

总的来说，等离子刻蚀原理是利用带电的等离子体与待刻蚀材料表面相互作用，通过离子和电子的传递和相互反应，实现对
材料表面的精确刻蚀。

这种技术在半导体制造、光学器件制造和微纳加工领域具有广泛的应用。

等离子刻蚀有机
等离子刻蚀（plasma etching）是一种常用的微纳加工技术，
用于在固态材料表面进行精确的微米至纳米尺度的刻蚀。

它利用一种高能量的等离子体（由离子、电子和中性分子组成）来溶解或蚀削材料表面，从而实现微纳结构的制备。

在有机材料刻蚀中，常用的等离子刻蚀方法包括射频辅助等离子体刻蚀（RF plasma etching）和微波辅助等离子体刻蚀（microwave plasma etching）。

等离子刻蚀有机材料的目的通
常是制备出特殊形状的微结构，或者改变材料表面的化学特性。

等离子刻蚀有机材料的步骤如下：
1. 将待刻蚀的有机材料置于真空环境中，通常在封闭式的刻蚀室中进行。

2. 在刻蚀室中加入刻蚀气体，常用的刻蚀气体有氧气（O2）、氮气（N2）等。

3. 引入高能量的等离子体，可以通过提供射频（RF）功率或
微波功率来激发等离子体。

激发后的等离子体会与刻蚀气体中的分子发生碰撞，产生高能离子和自由基。

4. 高能离子和自由基与待刻蚀的有机材料表面发生碰撞，并引起化学或物理反应。

这些反应可能导致有机材料的溶解、氧化或氟化等。

5. 根据反应的条件和材料性质，控制刻蚀过程的速率和形貌。

需要注意的是，等离子刻蚀有机材料可能会引起表面的化学改变，甚至损坏材料的结构，因此在选择刻蚀条件和参数时需要进行严密的控制。

此外，由于有机材料通常具有较高的可燃性，
因此刻蚀过程需要特殊的安全防护措施，以防止火灾等事故的发生。

等离子体刻蚀反应离子刻蚀
等离子体刻蚀和反应离子刻蚀是现代微纳加工中广泛应用的两种微细加工技术。

它们可以通过高能粒子的轰击，在材料表面上形成微米级别的凹凸结构，以实现微米级甚至纳米级别的加工精度。

等离子体刻蚀是利用等离子体对材料表面进行加工的一种技术。

等离子体是指气体在高功率电场作用下电离后形成的带正负电荷的气体体系，其中包括电子、离子、自由基等。

在等离子体刻蚀中，首先需要将加工目标材料置于真空室中，然后通过高频电场或者直流电场加热气体，使其电离并形成等离子体。

等离子体与材料表面相互作用，通过离子轰击、化学反应等方式，逐渐将材料表面的原子或分子剥离，从而实现微米级别的加工。

反应离子刻蚀则是利用化学反应对材料表面进行加工的一种技术。

在反应离子刻蚀中，首先需要将加工目标材料置于真空室中，然后将反应气体（如氟化氢、氧化氢、氧气等）引入真空室中，并通过高频电场或者直流电场加热气体，使其电离并形成等离子体。

等离子体与反应气体发生化学反应，产生出一些可与加工目标材料反应的化合物，在离子轰击的同时，这些化合物也能够对材料表面进行化学反应，从而逐渐将材料表面的原子或分子剥离，实现微米级别的加工。

等离子体刻蚀和反应离子刻蚀在微纳加工中具有很大的应用前景。

它们可以实现高精度、高效率的微米级别加工，同时也是制备微纳
器件的重要工艺之一。

比如，在集成电路、光学器件、生物芯片等领域，等离子体刻蚀和反应离子刻蚀被广泛应用，为微纳加工提供了可靠的技术支持。

等离子体刻蚀和反应离子刻蚀是现代微纳加工中不可或缺的两种技术。

它们通过高能粒子的轰击和化学反应，实现了微米级别的加工精度，为微纳器件制备提供了有效的技术支持。

等离子体蚀刻技术等离子体蚀刻技术是一种常用的微纳加工技术，广泛应用于半导体、光电子、微电子等领域。

本文将从等离子体蚀刻技术的基本原理、设备和工艺参数的选择以及应用领域等方面进行介绍。

一、等离子体蚀刻技术的基本原理等离子体蚀刻技术是利用高能粒子或分子束对材料表面进行刻蚀的一种方法。

其基本原理是通过在低压气体环境中产生等离子体，利用等离子体中的离子轰击材料表面，使其发生化学反应或物理过程，从而实现对材料表面的刻蚀。

等离子体蚀刻技术具有高精度、高选择性和高均匀性等优点，能够实现微纳米级的加工。

二、等离子体蚀刻设备等离子体蚀刻设备主要由气体供给系统、真空系统、射频功率源、电极系统以及控制系统等组成。

其中，气体供给系统用于提供刻蚀气体，真空系统用于提供蚀刻环境，射频功率源用于产生等离子体，电极系统用于加速和聚焦离子束，控制系统用于控制蚀刻过程的参数。

三、等离子体蚀刻工艺参数的选择等离子体蚀刻工艺参数的选择对于实现理想的加工效果至关重要。

其中，气体种类和流量、工作压力、射频功率和电极系统的设计等是需要考虑的关键因素。

不同材料的刻蚀速率和选择性不同，需要根据具体材料的特性和加工要求进行合理选择。

四、等离子体蚀刻的应用领域等离子体蚀刻技术在半导体、光电子、微电子等领域具有广泛的应用。

在半导体行业中，等离子体蚀刻技术常用于制备集成电路和光刻掩膜等工艺步骤。

在光电子领域，等离子体蚀刻技术可以用于制备光波导器件和微结构等。

在微电子领域，等离子体蚀刻技术可以用于制备微机械系统（MEMS）和纳米加工等。

等离子体蚀刻技术是一种重要的微纳加工技术，具有广泛的应用前景。

通过合理选择蚀刻工艺参数和设备设计，可以实现高精度、高选择性和高均匀性的加工效果。

随着科技的不断进步，相信等离子体蚀刻技术将在微纳加工领域发挥更加重要的作用。

等离子刻蚀简介等离子刻蚀（Plasma Etching）是一种用于微纳加工的关键技术，通过利用等离子体（Plasma）对材料表面进行化学反应和物理撞击，从而实现对材料的刻蚀。

等离子刻蚀在半导体工业、光学器件制造、纳米材料研究等领域有着广泛的应用。

原理等离子刻蚀的原理是利用产生的等离子体对材料表面进行刻蚀。

等离子体是一个高度电离的气体，由气体分子或原子通过加热、放电等方式激发而产生的自由电子和离子组成。

在等离子体刻蚀过程中，首先需要选择适当的气体作为反应气体，并建立一个等离子体产生的环境。

常用的气体有氧气、氟气、氯气等。

等离子体刻蚀可分为湿法和干法两种方式，湿法刻蚀采用气氛中的气体与被刻蚀物表面发生反应，而干法刻蚀主要是利用等离子体的物理反应。

在刻蚀过程中，等离子体中的电子和离子对材料表面的原子或分子进行撞击，引起表面的化学反应或物理撞击。

通过调节等离子体中的电子和离子的能量、流密度以及刻蚀气体的成分和流量等参数，可以控制刻蚀速率和刻蚀深度，从而实现对材料的精确刻蚀。

应用等离子刻蚀在微纳加工领域有着广泛的应用。

以下是几个主要的应用领域：半导体工业在集成电路制造过程中，等离子刻蚀被广泛应用于晶圆制备、形成金属电极和导线、形成绝缘层和光刻胶的去除等。

利用等离子刻蚀技术可以实现高精度、高可控性的微细结构加工，从而提高芯片的性能和可靠性。

光学器件制造在光学器件制造过程中，等离子刻蚀被用于制备光学元件的表面形态和表面粗糙度，以及形成光波导结构。

利用等离子刻蚀技术可以实现对光学器件的微纳结构加工，从而提高光学元件的性能。

纳米材料研究在纳米材料研究中，等离子刻蚀被用于制备纳米结构、纳米模板和纳米线阵列等。

利用等离子刻蚀技术可以实现对材料的纳米尺度加工，从而研究纳米领域的新奇物性和应用。

生物医学器件制造在生物医学器件制造过程中，等离子刻蚀被广泛应用于制备微流控芯片、生物芯片和生物传感器等。

利用等离子刻蚀技术可以实现对生物医学器件的微纳结构加工，从而提高生物传感器的灵敏度和稳定性。

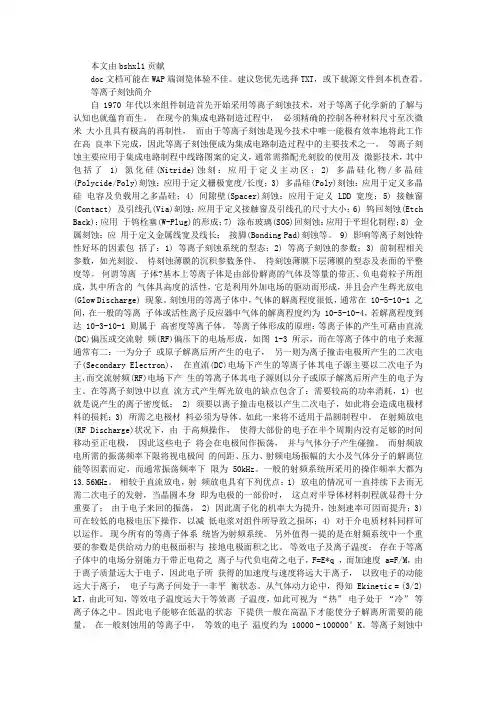

本文由bshxl1贡献doc文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

等离子刻蚀简介自 1970 年代以来组件制造首先开始采用等离子刻蚀技术，对于等离子化学新的了解与认知也就蕴育而生。

在现今的集成电路制造过程中，必须精确的控制各种材料尺寸至次微米大小且具有极高的再制性，而由于等离子刻蚀是现今技术中唯一能极有效率地将此工作在高良率下完成，因此等离子刻蚀便成为集成电路制造过程中的主要技术之一。

等离子刻蚀主要应用于集成电路制程中线路图案的定义，通常需搭配光刻胶的使用及微影技术，其中包括了1) 氮化硅(Nitride)蚀刻：应用于定义主动区；2) 多晶硅化物/多晶硅(Polycide/Poly)刻蚀：应用于定义栅极宽度/长度；3) 多晶硅(Poly)刻蚀：应用于定义多晶硅电容及负载用之多晶硅；4) 间隙壁(Spacer)刻蚀：应用于定义 LDD 宽度；5) 接触窗(Contact) 及引线孔(Via)刻蚀：应用于定义接触窗及引线孔的尺寸大小；6) 钨回刻蚀(Etch Back)：应用于钨栓塞(W-Plug)的形成；7) 涂布玻璃(SOG)回刻蚀：应用于平坦化制程；8) 金属刻蚀：应用于定义金属线宽及线长；接脚(Bonding Pad)刻蚀等。

9) 影响等离子刻蚀特性好坏的因素包括了：1) 等离子刻蚀系统的型态；2) 等离子刻蚀的参数；3) 前制程相关参数，如光刻胶、待刻蚀薄膜的沉积参数条件、待刻蚀薄膜下层薄膜的型态及表面的平整度等。

何谓等离子体?基本上等离子体是由部份解离的气体及等量的带正、负电荷粒子所组成，其中所含的气体具高度的活性，它是利用外加电场的驱动而形成，并且会产生辉光放电(Glow Discharge) 现象。

刻蚀用的等离子体中，气体的解离程度很低，通常在 10-5-10-1 之间，在一般的等离子体或活性离子反应器中气体的解离程度约为 10-5-10-4，若解离程度到达 10-3-10-1 则属于高密度等离子体。

深反应等离子刻蚀原理
深反应等离子刻蚀（deep reactive ion etching, DRIE）是一种常
用于制作微细结构的刻蚀技术。

其原理如下：
1. 等离子体产生：首先，使用高频电源在刻蚀室中产生一个低温等离子体。

通常，氧气（O2）和六氟化硫（SF6）等气体被
引入室内，其气体分子被电离形成等离子体。

2. 离子加速：在等离子体中，通过加速电场将离子加速到高速。

通常，使用较轻的氩气（Ar）离子来加速。

3. 离子碰撞：加速的离子会碰撞到待刻蚀的材料表面。

在碰撞过程中，离子会弹出材料表面上的原子或分子。

4. 反应产物清除：经过碰撞后，材料表面上的原子或分子会与进入室内的气体原子或分子发生化学反应。

这些反应产物将通过抽气系统清除，从而保证刻蚀过程的进行。

通过不断重复以上过程，可实现对材料的深刻蚀。

DRIE技术
具有刻蚀速率快、刻蚀深度可控、刻蚀平直性好等优点，因此在微纳加工领域得到广泛应用。

等离子刻蚀原理等离子刻蚀（Plasma Etching）是一种常用的微纳加工技术，广泛应用于半导体、光电子、生物医药等领域。

它利用高能等离子体对固体表面进行化学反应和物理蚀刻，从而实现对材料的精确加工和微纳米结构的制备。

等离子刻蚀技术具有高加工精度、高选择性、高速加工等优点，因此备受关注。

等离子刻蚀的原理主要涉及等离子体的产生、等离子体与材料表面的相互作用以及蚀刻过程的调控。

首先，等离子体产生的过程通常是通过将气体置于高频电场中，使气体分子发生电离，产生电子和离子，形成等离子体。

在等离子体产生后，等离子体与材料表面发生化学反应和物理作用，导致材料表面的蚀刻和改性。

最后，通过控制等离子体的参数、反应气体的选择和流量、以及材料表面的特性，可以实现对蚀刻过程的精确控制。

在等离子刻蚀过程中，等离子体的产生是至关重要的一步。

通常采用射频（RF）或微波（MW）等高频电场来产生等离子体。

高频电场使气体分子发生电离，产生自由电子和离子，形成等离子体。

等离子体中的离子和电子具有高能量，能够对材料表面产生强烈的化学反应和物理作用，从而实现蚀刻过程。

另外，等离子体与材料表面的相互作用也是影响蚀刻效果的重要因素。

等离子体中的离子和自由基可以直接与材料表面发生化学反应，使材料发生蚀刻。

同时，等离子体中的能量也可以通过碰撞传递给材料表面，导致材料的物理蚀刻。

这种化学反应和物理作用共同作用下，实现了对材料表面的精确加工。

此外，蚀刻过程的调控也是等离子刻蚀技术的关键之一。

通过控制等离子体的参数，如密度、温度、能量分布等，可以实现对蚀刻速率、表面粗糙度、侧壁形貌等的调控。

同时，选择合适的反应气体、调节气体流量和压力，也可以影响蚀刻过程中的化学反应和物理作用。

此外，材料的表面特性，如成分、结构、形貌等，也会对蚀刻过程产生影响，因此需要进行合理的调控。

综上所述，等离子刻蚀技术是一种重要的微纳加工技术，其原理涉及等离子体的产生、等离子体与材料表面的相互作用以及蚀刻过程的调控。

等离子刻蚀的原理及应用原理等离子刻蚀是一种常用的微纳加工技术，通过使用等离子体来去除材料表面的薄层，实现精细加工。

下面将介绍等离子刻蚀的原理及其应用。

1. 等离子体的产生等离子体是一种气体中存在高度离子化的状态，可以通过施加高电压或高能量电磁波辐射气体来产生。

一般而言，等离子体可以分为两种：低温等离子体和高温等离子体。

其中，低温等离子体的特点是能够在常压下维持，并且其能量较低，适合用于微纳加工。

2. 等离子刻蚀的过程等离子刻蚀的过程包括五个主要步骤：燃烧、电离、运输、化学反应和沉积。

首先，在刻蚀室中引入气体，并加入能量以产生等离子体。

接下来，通过施加电压，气体中的原子或分子被电离并带上电荷，形成了等离子体。

这些带电的粒子可以通过施加的电场进行运输，从而沿着表面移动。

当这些带电粒子与材料表面相碰撞时，会发生化学反应，导致材料表面的原子或分子被去除。

最后，被去除的材料会以沉积物的形式沉积在其他地方。

3. 等离子刻蚀的控制参数在等离子刻蚀过程中，有几个关键的参数需要进行控制，以实现所需的精确加工效果。

•气体组成和压力：不同的气体和气体组成对等离子刻蚀过程有不同的影响。

选择合适的气体组合和控制气体压力可以调节精确的刻蚀速率。

•等离子体密度和能量：等离子体的密度和能量决定了刻蚀的速率和选择性。

通过调节等离子体的密度和能量，可以实现对材料的选择性刻蚀。

•加热：在一些特殊情况下，通过加热样品可以改变刻蚀速率和选择性。

加热可以引起材料表面的化学反应，从而促进刻蚀的进行。

应用等离子刻蚀在微纳加工领域有广泛的应用，它可以用于制备微纳米结构、改良材料表面特性以及制造微电子器件。

1. 微纳米结构制备等离子刻蚀可以用于制备各种微纳米结构，如微柱、微槽和微孔等。

通过调节等离子体的密度和能量，可以控制结构的形貌和尺寸。

这些微纳米结构具有广泛的应用，例如在光学器件、微流体芯片和生物传感器中。

2. 表面改性等离子刻蚀还可以用于改良材料表面的特性。

等离子体干法刻蚀等离子体刻蚀（也称干法刻蚀）是集成电路制造中的关键工艺之一，其目的是完整地将掩膜图形复制到硅片表面，其范围涵盖前端CMOS栅极（Gate）大小的控制，以及后端金属铝的刻蚀及Via和Trench的刻蚀。

在今天没有一个集成电路芯片能在缺乏等离子体刻蚀技术情况下完成。

刻蚀设备的投资在整个芯片厂的设备投资中约占10%~12%比重，它的工艺水平将直接影响到最终产品质量及生产技术的先进性。

干法刻蚀是用等离子体化学活性较强的性质进行薄膜刻蚀的技术。

根据使用离子的刻蚀机理，干法刻蚀分为三种：物理性刻蚀、化学性刻蚀、物理化学性刻蚀。

其中物理性刻蚀又称为溅射刻蚀，方向性很强，可以做到各向异性刻蚀，但不能进行选择性刻蚀。

化学性刻蚀利用等离子体中的化学活性原子团与被刻蚀材料发生化学反应，从而实现刻蚀目的。

由于刻蚀的核心还是化学反应，因此刻蚀的效果和湿法刻蚀有些相近，具有较好的选择性，但各向异性较差。

最早报道等离子体刻蚀的技术文献于1973年在日本发表，并很快引起了工业界的重视。

至今还在集成电路制造中广泛应用的平行电极刻蚀反应室（Reactive Ion Etch-RIE）是在1974年提出的设想。

在低压下，反应气体在射频功率的激发下，产生电离并形成等离子体，等离子体是由带电的电子和离子组成，反应腔体中的气体在电子的撞击下，除了转变成离子外，还能吸收能量并形成大量的活性基团（Radicals）。

活性反应基团和被刻蚀物质表面形成化学反应并形成挥发性的反应生成物。

反应生成物脱离被刻蚀物质表面，并被真空系统抽出腔体。

在平行电极等离子体反应腔体中，被刻蚀物是被置于面积较小的电极上，在这种情况，一个直流偏压会在等离子体和该电极间形成，并使带正电的反应气体离子加速撞击被刻蚀物质表面，这种离子轰击可大大加快表面的化学反应，及反应生成物的脱附，从而导致很高的刻蚀速率，正是由于离子轰击的存在才使得各向异性刻蚀得以实现。

干法刻蚀是用等离子体进行薄膜刻蚀的技术。

电感耦合等离子体刻蚀
1电感耦合等离子体刻蚀
电感耦合等离子体刻蚀（ICP etching）是指使用电击引发的等离子体来刻蚀金属物体的工艺，是一种高效率的能量敏感性制造工艺。

电感耦合等离子体刻蚀（ICP etching）的主要的特点是速度快、刻蚀精确以及刻蚀形状可以很容易的控制。

电感耦合等离子体刻蚀（ICP etching）使用低压的等离子体来刻蚀金属，其原理是利用电击发出i产生连续等离子体物质。

其中最重要的物质有氦气、氩气、氦氟烷（HFl）和碘化物气体。

电子束以0.7〜6MHz的频率以及25〜500W的功率注入等离子体，同时低压的使条件下如离子温度和电子温度可以很容易地控制。

因此，电感耦合等离子体刻蚀（ICP etching）技术能够满足多种应用中高刻蚀效率、高精度、高稳定性和自动化等要求。

例如，用于宽频段天线制造和微机外壳制造，而在制造半导体芯片和多层晶片时尤其有效。

此外，这种技术还被广泛应用在卫星无线电设备及航天机载设备的制造上。

最后，电感耦合等离子体刻蚀（ICP etching）是一种高效率的能量敏感性制造工艺，其可以满足很多制造要求，如宽频段天线，微机外壳，半导体芯片和多层晶片以及卫星无线电设备及航天机载设备的制造上，满足先进的制造要求。

纳米刻蚀工艺中的等离子体刻蚀技术是一种在纳米级别上进行表面加工的重要技术，其广泛用于制造纳米级的电子设备、光学元件和生物传感器等。

这种技术通过等离子体刻蚀设备产生高能粒子，以物理方式去除表面材料，从而实现纳米级别的精细加工。

等离子体刻蚀技术的工作原理主要基于物理学的电化学反应。

当高能粒子轰击目标材料时，表面材料被剥离并形成等离子体。

这些等离子体会在电场的作用下移动，最终被收集并引向收集器。

这个过程中，电化学反应会改变表面的化学性质，使得材料更容易被剥离，从而实现纳米级别的刻蚀。

相比于传统的化学腐蚀方法，等离子体刻蚀技术具有更高的精度和更快的刻蚀速度。

这是因为等离子体刻蚀技术可以在更高的能量水平上进行操作，从而更有效地去除表面材料。

此外，等离子体刻蚀技术还可以在各种材料上进行操作，包括金属、绝缘体和半导体等，这使得它在纳米制造领域具有广泛的应用前景。

然而，等离子体刻蚀技术也存在一些挑战和限制。

首先，设备成本较高，需要专业的技术人员进行操作和维护。

其次，等离子体刻蚀技术在某些材料上的应用可能会受到限制，这主要是因为材料的性质和表面状态会影响刻蚀效果。

最后，过度的刻蚀可能会导致材料的损坏或变形，因此需要严格控制刻蚀的深度和时间。

总的来说，等离子体刻蚀技术是一种非常有前途的纳米刻蚀技术。

它在纳米制造领域的应用前景广阔，但也需要注意其局限性并合理使用。

随着纳米技术和相关领域的不断发展，我们期待等离子体刻蚀技术在未来的应用中能够更加广泛和深入。
