第十一章键、销及其连接课题：§11—1键连接课时：2 课型：新授课教学目标：掌握键类型特点，达到能分辨各类型键教学方法：讲述、举例教具：键模型、挂图教学重点：熟知键各种类型教学难点：分辨键应用场合，合理选择教学过程导入新课：传动键导入授课：§11—1键连接作用：实现轴与轴上零件（如齿轮、带轮等）之间的周向固定，并传递运动和扭矩。
一、平键连接特点靠平键的两侧面传递转矩，键的两侧面是工作面，对中性好；键的上表面与轮毂上的键槽底面留有间隙，以便装配。
二、半圆键连接三、花键连接四、楔键和切向键连接键连接的应用1.松键连接松键连接所用的键有普通平键，半圆键、导向平键及滑键等，靠键的侧面传递转矩，只对轴上零件作周向固定，不能承受轴向力，如果要轴向固定，则需要附加紧定螺钉或定位环等定位零件。
松键连接的装配要点为：1）清理键及键槽上的毛刺，保证键与键槽能精密贴合。
2）对重要的键连接，装配前要检查键的直线度和键槽对轴线的对称度及平行度等。
3）对普通平键，导向平键，用键的头部与轴槽试配，应能使键较紧地与轴槽配合。
4）修配键长时，在键长方向键与轴槽留0.1mm的间隙。
5）在配合面上加湿润油，用铜棒或加软钳口的台虎钳将键压入轴槽中，使之与槽底良好接触。
6）试配并安装回转套件时，键与键槽的非配合面应留有间隙，保证轴与回转套件的同轴度，套件在轴上不得有轴向摆动，一面在机器工作时引起冲击和教学目标：掌握销类型特点，达到能分辨各类型销教学方法：讲述、举例教具：销模型、挂图教学重点：熟知销各种类型教学难点：分辨销应用场合，合理选择教学过程导入新课：传动键导入授课：§11—2销连接一、作用：①主要用于零件间位置定位（定位销必须≥2个）；②传递不大的载荷（均有标准）；③安全保护装置中作剪断元件。
机器设备经常用到螺栓、螺钉、螺母、垫圈、键、销等标准件连接其它零件，实现零件的装配安装。
标准件指为了使零件有更好的互换性及便于批量生产和使用，国家对它们的结构、尺寸规格、技术要求等实现标准化的零件或零件组。

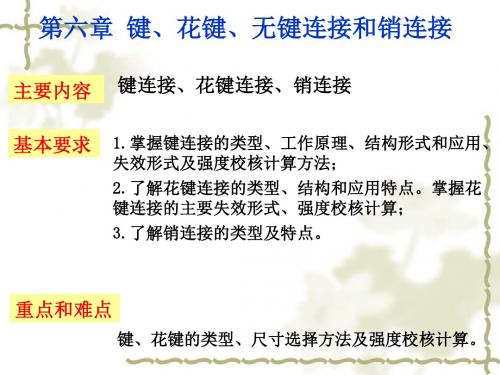

键、花键的自学指导1 主要内容及学习要求主要内容为键及花键联接的类型、结构、特点和应用，失效形式和强度计算。
键、花键和销大多已标锥化，因此学习的主要要求是：(1)了解键联接的主要类型、特点和应用。
掌握键的类型及尺寸的选择方法，并能对平键联接进行强度校核计算。
(2)了解花键联接的主要类型、特点和应用。
掌握花键联接强度校核计算方法。
(3)对无键联接、销联接的主要类型、特点及应用有一定的了解。
2 重点及学习注意事项重点是键与花键的类型、尺寸选择和强度校核方法。
自学本章时应该注意；(1)进行键联接的强度校核计算时，要正确取定键的工作长度，并应按键、轴、毂三者最弱材料来选取许用应力，而键一般是用抗拉强度极限бB≥600Mpa的精拔钢制造的(2)键的侧面所受不是均布载荷,计算时是按均布考虑的;花键所受的载荷也不可能均匀地分配到各个花键齿上,故考虑一个载荷分配不均系数Ψ;每个花键齿本身工作面上的载荷也是不均匀分布的,面上不均匀分布列入许用应力考虑.(3)载荷分布不均匀现象是个普遍规律,绝对均匀的载荷分布是不存在的,因此,对以后将要学到的各个零件,都有个妥善处理载荷分布不均匀的问题,不过处理的方法可随具体情况的不同而异罢了.3 思考题(1)如何选取普通平键的尺寸b×h×L?它的公称长度L与工作长度l之间有什么关系?(2)圆头、方头及单圆头普通平键各有何优缺点?各是什么型的普通平键?分别用在什么场合?轴上的键槽是如何加工的?(3)普通平键联接有那些失效形式?主要失效形式是哪些? 如何进行强度校核?许用应力按键、轴、毂三者那一个来取?如经校核强度不足时,可采取哪些措施?(4)当用一个平键联接而强度不足时,可否在同一段轴、毂上采用两个平键联接?它们在布置上和强度计算上有何区别?(5)平键和楔键在结构和使用性能上有何区别?为何平键应用较广?(6)导向平键联接和滑键联接有何区别?各在什么场合使用?(7)花键联接和平键联接相比有哪些优缺点? 渐开线花键联接和矩形花键联接相比各有哪些优缺点?各用什么定心?(8)花键联接强度计算中为什么要引入载荷分配不均系数Ψ?它的取值范围如何?影响取值大小的主要因素是什么?如经校核判定强度不足时,可采取哪些措施?(9)平键和楔键的工作面各是那个面?。
第一章绪论1.1键联接的概述目前,国内外机械工程设计中键联接与花键联接已被广泛应用,并已形成标准化和系列化。
但是,它们均存在一定的缺点和局限性,因而,不断补充、完善、发展和改造它们非常必要。
在各种轴毅联接中, 键联接具有简单紧凑、装拆方便和成本低廉等特点, 因此是最常用的联接型式。
因键是标准零件, 故传统设计主要是根据键联接时结构特点、使用要求和工作条件选定键的类型, 然后由轴毅尺寸从标准中选定键的剖面尺寸及长度, 最后进行强度校核。
传统方法的不足是速度慢且趋于保守(尺寸大), 故其经济性差。
键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩，如齿轮、带轮、联轴器与轴的连接，有的还能实现轴上零件的轴向固定或轴向滑动导向。
键在机械行业中的各种轴毅联接中, 根据类型不同有不同的用途，键联接具有结构简单、装卸方便和成本低廉的特点，因而得到广泛应用。
1.2键联接的分类键连接可以分为松键连接、紧键连接和花键连接三大类。
键是标准件，分为平建、半圆键、楔键和切向键等。
花键联接分为：矩形花键、渐开线花键、三角形花键。
平键普通平键与薄型平键构造两侧面为工作面，靠键与槽的挤压和键的剪切传递扭矩。
分圆头A、方头B、半圆头C三种型式导向平键与滑键导向平键分为圆头和方头两种，一般用螺钉固定在轴槽中，导向平键与轮毂的键槽采用间隙配合，轮毂可沿导向平键轴向移动。
半圆键靠键与键槽侧面的挤压传递转矩。
键在槽中能绕键的几何中心摆动，可以自动适应轮毂上键槽的斜度。
楔键楔键的上下面是工作面，键的上表面有1：100的斜度，轮毂键槽的底面也有1：100的斜度，主要靠摩擦力传递转矩切向键由一对楔键组成的，装配时，将两键楔紧。
键的两个窄面是工作面。
花键联接矩形花键分为外径、内径、侧面等定心方式。
渐开线花键齿廓为渐开线，分为齿形定心、圆柱面定心、外径定心。
三角形花键内花键齿为三角形外花键齿为渐开线（α=45°）加工方便，定心方式：齿侧定心1.3键联接的应用特点键联接具有简单、紧凑、可靠、装拆方便和成本低廉等优点，因此是属于最通用的联接形式。
课题花键联接课型新授授课日期授课时数总课时数教具使用投影仪教学目标了解花键的工作特点，类型和用途。
教学重点和难点重点：了解花键的工作特点难点：花键的工作特点学情分析花键联接的内容不是很多，掌握其分类和特点板书设计一、花键联接的特点二、花键联接的类型教学后记第1页课前提问:1、键联接的种类有哪些？新授：花键联接(sp line jo int)是由在轴上加工出的外花键齿和在轮毂孔壁上加工出的内花键齿所构成的联接。
花键联接键齿的侧面是工作面，工作时靠齿的侧面挤压传递转矩。
一、花键联接的特点花键联接具有下列特点：(l)由于多个键齿同时参加工作，受挤压的面积大，所以承载能力高；(2)轴上零件与轴的对中性好，沿轴向移动时导向性好；(3)键齿槽浅，对轴的强度削弱较小；(4)花键加工复杂，需专用设备故对大批生产是适用的，但单件、小批量生产的成本较高。
花键联接广泛用于载荷较大、定心精度要求较高的各种机械设备中，如汽车、飞机、拖拉机、机床等。
二、花键联接的类型花键联接按齿形的不同可分为矩形花键、渐开线花键和三角形花键三类。
1．矩形花键矩形花键键齿的端面为矩形。
按键的齿数和齿形尺寸的不同，矩形花键有轻、中、重三种系列。
它们分别适用于轻、中、重三种不同的载荷情况。
此外，还有补充系列，适用于汽车、拖拉机和机床等制造业。
2．渐开线花键渐开线花键内、外键齿的齿廓曲线是压力角为30°的渐开线。
它可用加工齿第2页轮的方法加工，故工艺性较好。
与矩形花键相比，渐开线花键键齿的根部较厚，齿根圆角也较大，所以承载能力大；工作时键齿上有径向分力，宜于对中，使各齿承载均匀。
适用于载荷较大、定心精度要求较高、尺寸较大的联接。
3．三角形花键这种花键的内键齿端面齿形为等腰三角形，外键齿齿廓曲线为压力角等于45的渐开线。
三角形花健键齿细小，齿数多，对轴的强度削弱较小，多用于轻载和薄壁零件的静联接。
小结：1、花键联接的特点2、花键联接的类型作业：见练习册第3页。
