OTC焊接机器人操作规程

•OTC焊接机器人简介•操作前准备工作•手动操作规范目录•自动编程与调试技巧•维护保养与故障排除方法•安全培训与考核标准01OTC焊接机器人简介机器人概述与特点OTC焊接机器人是一种高效、精确的自动化焊接设备，具有高度的灵活性和可编程性。

它采用先进的控制技术和运动规划算法，能够实现复杂的焊接轨迹和高速、高精度的焊接作业。

OTC焊接机器人还具备感知、决策和执行等智能功能，可以适应不同的焊接环境和工艺要求。

应用领域及优势OTC焊接机器人广泛应用于汽车、机械、船舶、建筑等行业的焊接生产线上，可以替代人工完成高强度、高质量的焊接任务。

它能够大幅提高生产效率和焊接质量，降低生产成本和人力资源浪费。

同时，OTC焊接机器人还可以改善工作环境，减少工人接触有害烟尘和弧光的时间，保障工人健康和安全。

OTC 焊接机器人的工作原理是通过编程或示教方式，将焊接轨迹、速度、电流、电压等参数输入到控制系统中，控制系统根据这些参数生成相应的控制指令，驱动机械臂和焊接电源完成焊接任务。

同时，机器人还可以通过传感器实时监测焊接过程，对焊接质量和工艺参数进行实时调整和优化。

OTC 焊接机器人主要由机械臂、控制系统、焊接电源、焊枪及附件等组成。

机械臂是机器人的主体部分，负责实现各种焊接动作和轨迹；控制系统是机器人的大脑，负责接收和处理各种信号，控制机械臂的运动和焊接参数；焊接电源和焊枪是机器人的执行机构，负责提供焊接能量和完成焊接过程。

结构组成与工作原理02操作前准备工作安全防护措施佩戴个人防护用品确保操作区域安全操作人员需穿戴防护服、手套、眼镜等个人防护用品，确保自身安全。

检查安全装置检查设备外观检查电气系统调试设备030201设备检查与调试焊接工艺参数设置选择合适的焊接工艺01设置焊接参数02试焊及调整0303手动操作规范手动移动机器人示教器使用01020304010204焊接起点和终点设置方法根据焊接任务需求，在示教模式下设置焊接起点和终点。

程序号的说明（程序起名）将光标移动程序最前面“0”的地方，按FN99（说明），这时会出现一个界面，选择需要的符号或数字，按键选择确定，当输入完毕后按写入就好了。

查看产品代号相对应的程序动作可能+程序，一览表程序的合并例如：1号工作台上的工件程序为1号，2号工作台上的工件程序为2号。

现需要用1个控制盒来同时控制2个工位，那么就需要将2个工位的程序1号程序和2号程序合并在一起。

首先找一个空的程序，例如3号程序。

在3号程序中按FN80（程序调用）——确定——输入1——确定，按FN41（机器人停止）——确定，按FN80——确定——输入2——确定，END这时工位启动分配只要启动3号就可以同时控制1号程序和2号程序了。

文件的保护和删除单个程序的保护：开机界面——文件操作——保护——内部储存器——部分保护——程序，在程序处输入需要保护的程序号——确定——执行。

多个程序的保护：开机界面——文件操作——保护——内部储存器——部分保护——程序——WORK——确定——PROGAM，用光标选择需要保护的程序——确定——执行。

单个程序的删除：开机界面——文件操作——程序删除——内部储存器——程序，在程序处输入需要删除的程序号——确定——执行。

动作可能+删除。

多个程序的删除：开机界面——文件操作——程序删除——内部储存器——程序——WORK——确定——PROGRAM，用光标选择需要删除和程序——确定——执行。

解除保护：开机界面——文件操作——保护——内部储存器——保护解除——程序。

气体或焊丝直径的变更不同的气体或不同的焊丝直径焊接命令中的匹配电压都不一样，所以当气体或焊丝直径变更时，请注意修改以下内容：开机界面——按复位键（R）——输入314——确定——输入12345——确定电弧常数设定——特性数据的设定——特性1——按屏幕右上角的选择进入选择项选择需要的特性——确定——写入进入编程界面，修改起弧和收弧命令中的电压。

异常情况的检查1、开机界面——键转换——监视器2——异常履历；2、开机界面——动作可能——维修——监视器2——异常履历。

OTC机器人焊接系统操作说明一、操作前准备1、确认机器人周围的区域是否清洁，没有障碍物，并且已经正确安装了所有必要的设备和工具，包括焊接装置、防护装置等。

2、检查机器人的运动范围是否被正确设定，确保机器人能够在工作区域自由移动，并且不会发生碰撞。

3、确认焊接设备的连接是否正确，包括电源线、信号线等。

4、打开机器人控制柜的电源开关，检查控制柜的显示屏是否正常显示，如果没有正常显示，请检查电源是否正常。

二、操作步骤1、选择焊接程序：在控制柜的显示屏上选择需要的焊接程序，或者通过控制柜的按钮进行选择。

2、启动机器人：在确认所有设备都准备就绪后，可以按下控制柜的“启动”按钮，机器人将开始执行焊接程序。

3、调整焊接参数：如果需要，可以通过控制柜的按钮或者显示屏来调整焊接参数，例如电流、电压、焊接速度等。

4、开始焊接：当机器人移动到正确的位置时，可以按下控制柜的“开始”按钮，机器人将开始进行焊接操作。

5、监控焊接过程：在焊接过程中，可以通过控制柜的显示屏来监控焊接的过程，包括电流、电压、焊接速度等信息。

6、结束焊接：当机器人完成焊接操作后，可以按下控制柜的“停止”按钮，机器人将停止焊接操作。

7、关闭机器人控制柜的电源开关，断开所有设备和工具的电源线。

三、安全注意事项1、在操作过程中，必须始终佩戴安全防护眼镜和手套等防护用品。

2、确保机器人在操作过程中不会接触到任何无关的物体，防止发生碰撞或者意外伤害。

3、如果遇到任何异常情况，应立即停止操作，并专业人员进行维修和检查。

OTC焊接机器人基本操作说明一、操作人员基本要求操作人员必须接受专门的安全培训，熟悉操作规程，掌握正确的操作方法，并具备基本的故障判断和排除能力。

同时，应定期进行技能和安全培训，保证操作技术的更新和提升。

二、操作环境要求OTC焊接机器人应在干燥、通风、无尘的环境下运行，避免在潮湿、高温或极寒的环境中使用。

同时，操作区域应有足够的空间，避免人员与机器人发生碰撞，造成伤害。

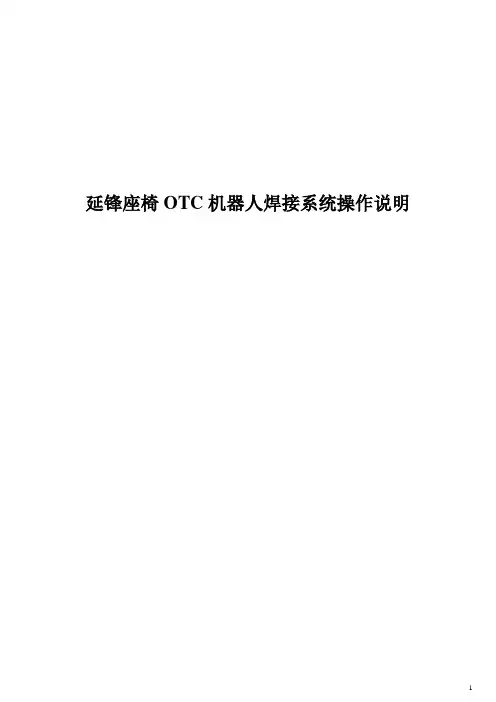

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

O T C机器人焊接系统操作说明公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

OTC焊接机器人基本操作说明一、概述二、安全须知1.在进行任何操作之前，请确保机器人和相关设备的电源已断开，并且焊接夹具上没有工件。

2.操作人员应穿戴好防护设备，如焊接面罩、防护手套和耐火工作服。

3.在操作过程中，请始终保持警觉，并随时注意周围的安全状况。

4.当发现异常情况或机器故障时，应立即停止操作并通知维修人员。

三、基本操作方法1.打开电源：将机器人和相关设备的电源开关打开。

2.焊接程序设置：根据工件的要求，选择合适的焊接程序。

操作人员应熟悉机器人控制系统的操作界面，找到焊接程序设置选项，并输入相关参数，如焊接时间、电流强度和焊接速度等。

3.工件装夹：将待焊接的工件夹紧在焊接夹具上，确保工件稳固。

4.启动机器人：按下机器人控制系统上的启动按钮，机器人将开始工作。

5.监控焊接过程：操作人员应通过监视器观察焊接过程，确保焊接操作正常进行。

6.完成焊接：焊接完成后，操作人员可按下停止按钮，停止机器人的工作。

7.处理焊接缺陷：如果发现焊接缺陷，如焊点不牢固或焊缝不均匀等，操作人员应停止机器人的工作，并进行修复或重新焊接。

8.关闭机器人：完成所有焊接任务后，将机器人和相关设备的电源开关关闭。

四、注意事项1.在进行程序设置时，请确保选择正确的焊接程序，并输入正确的参数，以避免焊接质量问题。

2.在进行焊接操作时，请注意机器人和工件之间的距离，避免发生碰撞或误伤。

3.在监测焊接过程中，请密切关注焊接质量，并随时调整焊接参数以保证焊接质量。

4.在操作机器人时，请注意保持机器人的清洁，尤其是焊接夹具和焊接枪等部件，以确保其正常运行。

5.若需要更换焊接枪或维修机器人，请寻求专业人员的帮助，切勿私自操作。

6.记住焊接机器人只能用于指定的焊接任务，严禁将其用于其他用途。

五、维护保养1.定期清洁焊接机器人，尤其是焊接夹具和焊接枪等部件，以确保其正常运行。

2.检查焊接机器人的关键部件，如焊接枪的电极和喷嘴等，有无磨损或损坏，并及时更换。

延锋座椅OTC机器人焊接系统操作说明一、操作步骤1、上工准备：a、上电；（顺序：变压器、焊接电源、机器人控制箱、系统主控箱）b、压缩气开启；c、检查焊丝、混合气是否充足，并确认气体流量；d、检查焊枪部位是否正常（导电嘴、喷嘴）；e、检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”打开，然后副操作盒处“运转准备”启动，打开外部轴伺服及读取外部轴位置数据f、检查夹具是否正常，并在水平位置，检查工件设定是否正确；g、按“机器人启动”第一次启动机器人伺服，成功后指示灯闪动，按第二次启动机器人自动模式，成功后指示灯亮，并确认其在起点在安全位置（区域干涉）；h、三色灯只“绿”灯亮，系统准备就绪；i、工件准备，进入工作状态。

2、下班准备：a、机器人、夹具回到起点位置；b、断电；（顺序：系统主控箱、机器人控制箱、焊接电源、变压器）c、压缩气关闭，混合气关闭；d、现场飞溅清理。

3、运转条件：a、系统运转准备好，自动状态，触摸屏显示自动焊接画面；b、机器人自动模式，伺服启动且在安全位置；c、无报警信号(机器人报警，外部轴电机报警)d、三色灯只绿灯亮，自动焊接准备好e、三色灯红灯（报警或紧急停止），绿灯亮（准备好），绿灯闪（系统运转中），黄灯亮（待机状态，机器人未准备好），黄灯闪（机器人停止中）；f、两主操作盒分别对应两个工位的启动、预约、再启动、预约指示及预约解除，运转中如有停止发生，预约启动会自动解除。

所有停止按钮功能相同4、触摸屏操作说明a、系统非常停止中检查机器人操作盘、示教器、系统主操作盒、副操作盒“紧急停止”是否可靠打开后，扣押副操作盒上“运转准备”按钮b、扣押“运转准备”启动主轴伺服电机，读取两工位外部轴位置数据，并且允许机器人操作，否则不能进行。

c、手动调整副操作盒手动/自动至手动位置“工位1正向”“工位1反向”控制工位1主轴旋转；“工位2正向”“工位2反向”控制工位2主轴旋转；上侧数值为主轴坐标点，单位为“度”，及显示主轴速度单位为“度/秒”“工位-1/工位-2”切换工位1及2，然后操作“+”“-”改变设定步号，一直操作“位置到达”指定工位到达设定位置，下方显示是否到达“定义位置”，上方显示目前的回转形式（说明：回转形式及步数及位置设定不在此屏幕设定）下侧为机器人周边调整，“1-门开”“1-门关”“2-门开”“2-门关”为点动操作两工位防护门，“1-护升”“1-护降”“2-护升”“2-护降”为两工位调整遮光板升降，“送丝”“退丝”“检气”“伺服启动”“自动输入”为方便机器人焊前操作，以上按钮为带灯显示按钮，到位后自动点亮指示灯。

机器人操作规程
一、安全规则：
1、操作者必须经过专业培训，熟知最基本的设备安全知识。

2、操作者必须对设备点检，确认设备完好才能开机工作。

3、操作者必须穿戴指定的防护用具。

4、打开气阀开关时，要保证气压在规定范围之间。

5、禁止无关人员进入机器人工作场所。

6、设备自动运转时，禁止靠近机器人活动范围。

二、开机：
1、打开总电源。

2、在控制柜将焊机，机器人电源打开。

3、机器人通电后无报警，方可操作作业。

三、注意事项：
1、操作者必须检查机器人在不在原点位置，严禁不再原点位置启动机器人。

2、机器人示教与运行过程中，请确认机器人动作范围内没有闲杂人员。

3、机器人运行中，需停下来时，可按外部急停按钮、暂停按钮、示教盒上的急停按钮，如需继续工作，可按复位按钮让机器人继续工作。

4、关闭机器人电源前，不用按外部急停按钮，可以直接关闭机器人电源。

5、当发生故障或报警时，请把报警代码和内容记录下，以便技术人员解决问题。

6、作业结束，必须关电源、关气阀、清理设备、整理现场。

四、保养要求：
1、每班次必须要保持机器人本体、控制柜、夹具及周围场所的整洁。

2、保证原点标记、焊枪无脏污，破损，脱落。

3、每班次需检查火嘴，如有缺损，变形，则更换备品并校对原点。

4、各运动部分和连接点应定期润滑。

5、操作者必须严格按照保养计划书保养维护好设备，严格按照操作规程操作。

OTC机器人焊接系统操作说明1.系统准备a.确保机器人和焊接设备的电源已连接，并且已关闭所有开关。

b.检查机器人的工作区域，确保没有任何杂物或障碍物。

c.检查所有连接和电缆是否牢固可靠。

2.启动系统a.打开机器人的电源开关，并确认机器人主控制系统已经启动。

b.启动焊接设备，确保焊接源已准备就绪。

c.确认机器人和焊接设备之间的通讯连接正常。

3.程序加载a.使用机器人控制系统的操作界面，登录到机器人控制系统。

b.选择或创建适合焊接任务的程序文件。

c.加载程序文件到机器人控制系统中。

4.参数设置a.对于特定的焊接任务，需要设置一些参数，如焊接电流、焊接速度和焊接时间等。

b.使用机器人控制系统的参数设置功能，根据实际需要进行参数设置。

5.工件和夹具加载a.确保焊接工件已正确安装在夹具上。

b.将夹具放置在机器人工作区域内，并进行必要的校准和调整。

6.系统校准a.首先，进行机器人的零点校准，确保机器人的各关节位置正确。

b.如果需要，进行工具中心点校准，以准确确定焊接工具的位置。

7.手动示教a.使用机器人控制系统的手动示教功能，在机器人的工作区域内示教焊接路径。

b.在示教过程中，可以使用遥控手柄或者通过控制台上的按钮来控制机器人的运动。

9.焊接操作a.在机器人控制系统中，选择已加载的程序，并将机器人设置为自动模式。

b.启动焊接操作，机器人会按照程序中指定的路径和参数进行自动焊接。

c.监视焊接过程，确保焊接操作的质量和稳定性。

10.系统关闭a.在焊接完成后，关闭机器人的电源开关。

b.关闭焊接设备的电源开关。

c.清理工作区域，确保没有任何残留物或危险物。

以上是OTC机器人焊接系统的操作说明，通过按照这些步骤正确操作该系统，可以保证安全高效地完成各种焊接任务。
