指针式万用表的结构和工作原理指针式万用表是一种用于测量电流、电压、电阻和其他电学量的电子测试仪器，它使用指针来显示测量结果。
本文将介绍指针式万用表的结构和工作原理。
结构指针式万用表通常由以下几个部分组成：1. 外壳外壳是万用表的外层壳体，可以起到保护作用。
外壳的材质可以是金属、塑料或其他材料。
2. 计量仪表计量仪表是指针式万用表的核心部分，它可以测量电流、电压、电阻和其他电学量。
计量仪表通常由电流框架、指针、表盘和调零装置组成。
•电流框架：电流框架负责将被测量的电流引入计量仪表中进行测量。
•指针：指针是一个可旋转的指针，用于指示测量结果。
•表盘：表盘是显示测量结果的组成部分。
•调零装置：调零装置可以将指针移动到表盘的零刻度处。
3. 测量电缆测量电缆用于将被测量的电流引入计量仪表中。
工作原理指针式万用表的工作原理基于欧姆定律和基尔霍夫定律。
1. 测量电压当用指针式万用表测量电压时，电压将通过测量电缆引入计量仪表中，然后通过电阻分压器对电压进行分压，并通过指针显示测量结果。
具体来说，当电压通过电阻分压器时，会产生电流。
这个电流经过电流框架和指针后，将移动指针，并将测量结果显示在表盘上。
2. 测量电流当用指针式万用表测量电流时，电流将通过测量电缆和电流框架引入计量仪表中，然后通过指针显示测量结果。
具体来说，当电流通过电流框架时，会产生磁场。
这个磁场将影响指针的位置，并将测量结果显示在表盘上。
3. 测量电阻当用指针式万用表测量电阻时，测试人员需要将测试端子连接到被测电阻的两端，并将调零装置调整到零刻度处。
然后，测试人员通过测量电缆将电路连接起来，电流将通过电阻，进入计量仪表中，并且被测量电阻的电压将通过电阻分压器进行分压，然后通过指针显示测量结果。
总结指针式万用表是一种常见的电子测试仪器，其结构和工作原理简单易懂。
本文介绍了指针式万用表的结构和工作原理，并分别阐述了测量电压、电流、电阻的方法。
通过本文的阐述，读者可以更好地理解指针式万用表的原理和工作方式。

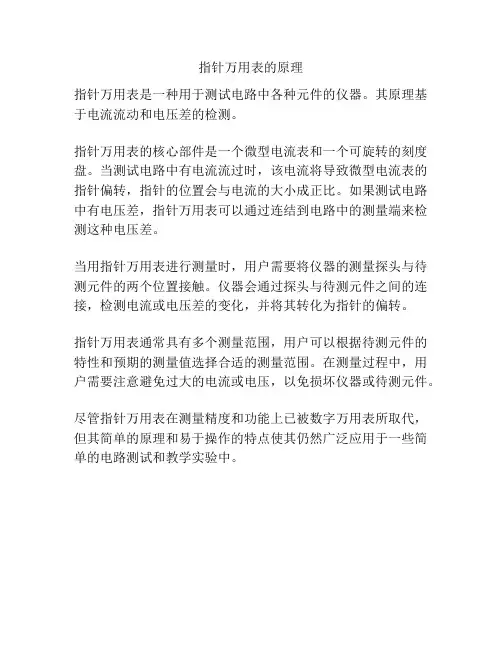

指针万用表的原理
指针万用表是一种用于测试电路中各种元件的仪器。
其原理基于电流流动和电压差的检测。
指针万用表的核心部件是一个微型电流表和一个可旋转的刻度盘。
当测试电路中有电流流过时，该电流将导致微型电流表的指针偏转，指针的位置会与电流的大小成正比。
如果测试电路中有电压差，指针万用表可以通过连结到电路中的测量端来检测这种电压差。
当用指针万用表进行测量时，用户需要将仪器的测量探头与待测元件的两个位置接触。
仪器会通过探头与待测元件之间的连接，检测电流或电压差的变化，并将其转化为指针的偏转。
指针万用表通常具有多个测量范围，用户可以根据待测元件的特性和预期的测量值选择合适的测量范围。
在测量过程中，用户需要注意避免过大的电流或电压，以免损坏仪器或待测元件。
尽管指针万用表在测量精度和功能上已被数字万用表所取代，但其简单的原理和易于操作的特点使其仍然广泛应用于一些简单的电路测试和教学实验中。
指针式万用表的原理
指针式万用表是一种测量电流、电压和电阻的仪器。
它通过根据被测量电压和电流的大小，以及选取的测量范围，将电量转换为机械件的运动，进而通过指针指示数值。
指针式万用表的核心部件是一个电流表，其基本原理是安培力定律，即电流通过导线时，将在电流表上产生一个力矩，使得表针偏转。
当电流通过电流表时，产生的安培力将试图将导线绕过电流表上的一个固定点。
表针上的磁铁受到舍产生的磁场作用，从而与带有刻度的固定铁芯相互作用，使其在刻度盘上显示电流的大小。
对于测量电压和电阻，指针式万用表通常使用一个减小电阻，用来设定可测量的范围。
当测量电压时，被测电压通过可变电阻和指针表之间的线圈，而线圈上的电阻决定了电流的大小。
指针的偏转角度与电流的大小成正比，因此指针的位置可以反映出电压的大小。
类似地，当测量电阻时，指针式万用表将一个已知的电流通过被测电阻，根据欧姆定律，电压的大小与电阻的比例有关，因此指针的位置可以反映出电阻的大小。
总之，指针式万用表通过转换电量为机械运动，利用力学原理将电量指示出来。
它是一种简单、直观的测量仪器，广泛用于电子、电气领域中的各种测量工作中。
指针万用表工作原理
指针万用表（multimeter）是一种可以测量电压、电流和电阻
等物理量的电子仪器。
它使用了不同的电路和传感器来测量不同的物理量。
下面将介绍指针万用表的工作原理。
1. 电压测量原理：
指针万用表可以测量直流（DC）和交流（AC）电压。
在测量
直流电压时，电路会将待测电压连接到一个称为阻抗放大器的电路。
该放大器会放大电压信号并将其转换为输出电流。
输出电流通过一个称为电流-电压转换器的电路，将电流转换为等
效的电压。
最后，这个等效电压会将指针偏转到相应的刻度上，从而显示出电压值。
在交流电压测量时，万用表会使用一个称为整流器的电路来将交流电压转换为直流电压。
转换后的直流电压会经过与直流电压测量相同的电路进行测量和显示。
2. 电流测量原理：
电流测量是通过将待测电流通过一个称为电流测量电阻的电路中，从而产生一个测量电压。
这个测量电压会转换为电流，然后通过与电压测量相同的电路进行测量和显示。
3. 电阻测量原理：
在电阻测量中，万用表会通过将待测电阻连接到一个称为电桥的电路中。
电桥会产生一个测量电压，然后通过与电压测量原理相同的电路进行测量和显示。
总的来说，指针万用表的工作原理是通过使用不同的电路和传感器来测量和转换电压、电流和电阻等物理量，并通过指针的偏转来显示测量结果。
通过调整测量范围和选择不同的测量模式，指针万用表可以适应不同的测量需求。

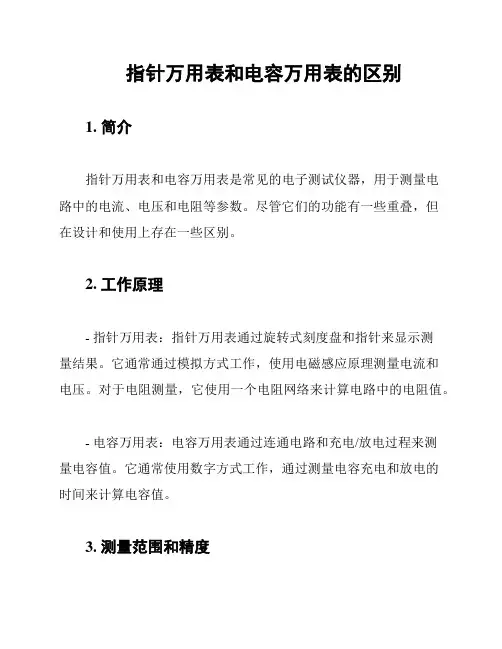

指针万用表和电容万用表的区别1. 简介指针万用表和电容万用表是常见的电子测试仪器，用于测量电路中的电流、电压和电阻等参数。
尽管它们的功能有一些重叠，但在设计和使用上存在一些区别。
2. 工作原理- 指针万用表：指针万用表通过旋转式刻度盘和指针来显示测量结果。
它通常通过模拟方式工作，使用电磁感应原理测量电流和电压。
对于电阻测量，它使用一个电阻网络来计算电路中的电阻值。
- 电容万用表：电容万用表通过连通电路和充电/放电过程来测量电容值。
它通常使用数字方式工作，通过测量电容充电和放电的时间来计算电容值。
3. 测量范围和精度- 指针万用表：指针万用表在测量电流、电压和电阻时，通常有一定的测量范围和精度。
由于其模拟测量方式，精度可能受到仪器本身的精度和环境因素的影响。
- 电容万用表：电容万用表在测量电容时，通常可以测量较宽范围的电容值，并且具有较高的精度。
由于其数字测量方式，精度受到仪器的分辨率和算法的影响。
4. 使用方便性- 指针万用表：指针万用表的读数需要人眼判断指针的位置，所以较为主观。
另外，由于测量过程中指针可能有一定摆动，因此在测量稳定性方面可能不如电容万用表。
- 电容万用表：电容万用表的测量结果以数字形式显示，较为直观和准确。
由于使用数字测量方式，其读数比指针万用表更容易。
5. 功能扩展- 指针万用表：一些高级指针万用表可能具有额外的功能，如测量温度、频率和电容等。
但需要注意，这些功能可能需要额外的测量接口和附加设备。
- 电容万用表：电容万用表通常具有更多的功能，如自动测量、峰值检测和数据记录等。
这些功能可以进一步提高测量效率和准确性。
结论指针万用表和电容万用表在工作原理、测量范围、精度、使用方便性和功能扩展等方面存在一定的区别。
在选择时，应根据具体的测量需求和预算来决定。
指针万用表的工作原理
指针万用表是一种用来测量电流、电压和电阻等电学量的仪器。
它使用一个可移动的指针指示器来显示测量值，因此得名为指针万用表。
指针万用表的工作原理是基于物质的导电性质和基本电路原理。
当使用指针万用表进行测量时，电流或电压通过被测物体，并在仪表内部的电路中产生一个与电流或电压成比例的电信号。
这个电信号通过一个电流表或电压表来显示。
在测量电流时，测量电路中的电流会通过一个移动式瞬时触点和固定式继电器触点与电流表相连接。
电流的大小将使得电流表上的指针移动到相应的刻度上。
在测量电压时，被测电压通过一个可调电位器，并通过一个与电流表并联的分流电阻来分流。
调节电位器的电阻，使得电流的大小适合于电流表的指针可读范围，从而使得电流表上的指针能够准确地显示出电压的大小。
在测量电阻时，测量电路是通过串联一个被测电阻并将电流通过它。
仪表内部的固定电阻通过一个移动式调节器进行调节，使得仪表上的指针能够按照比例显示出电阻的值。
总的来说，指针万用表的工作原理是通过使用一个指示器，将电流或电压转化为机械运动来显示测量值。
通过调整电路中的各种元件，使得指针能够准确地显示出被测量的电学量的值。
指针式万用表工作原理
指针式万用表的工作原理是基于电流、电压和电阻的测量原理。
其基本组成部分包括电流档位开关、电压档位开关、内部电阻、测量电路和指针仪表等。
1. 电流档位开关：通过选择不同的电流档位，可以测量不同范围内的电流。
一般采用旋转开关形式，将测量电路与不同范围的电流电路连接。
2. 电压档位开关：通过选择不同的电压档位，可以测量不同范围内的电压。
同样采用旋转开关形式，将测量电路与不同范围的电压电路连接。
3. 内部电阻：为了提供一个稳定的电流和电压源，万用表内部会嵌入一定的电阻。
这些内部电阻与被测电路串联或并联，形成一个电压或电流分压电路，从而实现测量功能。
4. 测量电路：测量电路由电流测量电路和电压测量电路组成。
电流测量电路一般采用电流互感器和电流限流电阻等元件，通过将被测电路串联进电流测量电路中，实现对电流的测量。
电压测量电路一般采用分压原理，通过将被测电压与内部分压电路相连接，测量电压。
5. 指针仪表：指针仪表是指针式万用表的核心部分，用于显示测量值。
指针仪表的工作基于一个简单的原理，即电流通过线圈产生的磁场与永磁体相互作用，使得指针在刻度盘上产生偏转。
根据电流的大小，指针会指向相应的刻度，显示实际测量
值。
通过以上组成部分的相互配合，指针式万用表可以实现对电流、电压和电阻之间的测量。
用户可以根据需要选择不同档位，并通过读取指针的位置来获取相应的测量结果。
指针式万用表测电阻原理
指针式万用表是一种常用的电测量仪器，它不仅可以测量电压和电流，还可以测量电阻。
那么，指针式万用表如何测量电阻呢？
一、原理
指针式万用表测量电阻的原理是利用电流通过电阻的欧姆定律关系，
将电阻转换为电流，再将电流转换为电压，最终使指针指示出电阻的值。
二、步骤
1. 首先将指针式万用表开关转换到“Ω”档位。
2. 然后将测量引线连接到待测电阻的两极上。
3. 接下来调整调整零位电阻，使指针在无输入的情况下指向零位。
4. 接下来将电源开关打开，使电流通过待测电阻。
5. 检查指针是否已经开始偏移，并继续调整多重刻度开关，用于选择
合适的刻度。
6. 如果读数超出了测量范围，需要切换到更高的刻度，否则需要切换
到更低的刻度。
7. 最后，读取指针所指示的数值，并根据所选档位的量程计算出实际
的电阻值。
三、注意事项
1. 测量电阻时，必须保证电路处于断电状态，以免对仪器或被测电路
造成损坏。
2. 测量时要将测量引线连接牢固，以确保保证准确可靠。
3. 在测量电阻时，应该避免使用太高的电源电压，防止烧毁待测电阻。
四、总结
指针式万用表是一种简单易用的电测量仪器，便于测量各种电阻值。
理解其测量原理和清楚的步骤是正确使用该仪器的基本要求。
在实际
使用中，我们应该注意操作、保持仪器的精度和安全，并根据实际情
况选择合适的测量档位。
指针式万用表相关资料1、指针式万用表的基本工作原理万用表的基本工作原理是利用一只 XX 的磁电式直流电流表（微 安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能 通过大电流，所以，必须在表头上XX 与XX 一些电阻进行分流或降压, 从而测出电路中的电流、电压和电阻。
下面—介绍。
图A 图B 图C 图D A 测直流电流原理。
如图A 所示，在表头上XX 一个适当的电阻（叫分流电阻）进行 分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测 量范围。
B 测直流电压原理。
如图B 所示，在表头上XX 一个适当的电阻（叫倍增电阻）进行 降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的 测量范围。
C 测交流电压原理。
如图C 所示，因为表头是直流表，所以测量交流时，需加装一个 并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这 样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方 法与直流电压量程相似。
D 测电阻原理。
如图D 所示，在表头上XX 和XX 适当的电阻，同时串接一节电池, 使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分 流电阻的阻值，就能改变电阻的量程。
2、指针式万用表检修指针式万用表表头损坏、内部元件烧毁、变值或霉断的故障率较（ 1）检修前的初步鉴定检修前，首先用一只符合要求的新电池 放入表内，万用表置R X 1、R X 10、R X 100或R X 1k 档，将两表笔短 接，看表针有无指示，若无指示，一般是保险管（）或表头线圈开路 所致。
判断动圈是否损坏的方法是，用烙铁焊开表头接线一端，另取 一只良好的万用表置R X 1k 档测其阻值，同时观察动圈是否偏转，若 表头动圈内阻为0Q 或无穷大，动圈不偏转，则可判断表头有故障： 内阻为0Q 表明动圈短路，无穷大为开路，表针不稳定为局部短路表内n分流电阻 等效电阴IHi —©舌表内电池―<—>—n降压电阴4-调零电阻+倍増电阻或接触不良，动圈不偏转说明其开路或被异物XX，应进一步检查。
（2）检修直流电压档、直流电流档一般情况下，若万用表的直流电压档正常，则直流电流档大多也正常；若直流电压各档不正常，则直流电流档大多也有问题，其中以开路较为常见。
比较合理的判断方法是从中间档开始检测，MF-47有50卩A 0.5mA 5mA 50mA 500mA等档次，宜从5mA当开始：如果5mA当无指示，问题一定在0.5mA 或50卩A档；如果读数偏大，则故障在50mA或500mA当。
（3）检修交流电压档、电阻档在直流电压档、直流电流档正常的基础上，再进一步检查交流电压档和电阻档。
这两档的故障多表现为误差大、指针抖动、无读数和调不到零。
检修时，应先打开万用表后盖，观察有无明显的元件烧坏或导线脱焊等现象，然后根据原理图分析、判断：误差大及无读数，一般是对应档的元件变值、局部短路、霉断；指针抖动，多为两只整流管之一开路或相应元件开路；Q档调不到零，则多是电池耗尽、或电池正、负极片氧化，接触电阻增大所致；若个别档调不到零（如R X1档），检查后又无明显故障，则多是量程开关接触电阻增大所致，可用少量洁净的润滑油xx后再往复旋转几周，氧化严重的应用细砂纸打磨。
各档故障排除后，应作一次全面检查。
看表内有无脱焊、漏焊、碰线，有无异物落入等；随后合起表盖拿在手中上下左右摇晃几下，再作基本档位的检测，如电阻档能否调零等。
检修万用表的故障时，应先选简单、明显的部分修理，再根据电原理图维修较复杂的部分。
此外应先检查保险管、电池容量或明显断线，注意有无隐患。
只要能认真分析、理解万用表的基本原理与特点，就能做到有的放矢、得心应手地速修，达到事半功倍的目的。
3、指针式万用表的基本使用方法（1）测试前，首先把万用表放置水平状态，并视其表针是否处于零点（指电流、电压刻度的零点），若不在，则应调整表头下方的“机械零位调整”，使指针指向零点。
（2）根据被测项，正确选择万用表上的测量项目及量程开关。
如已知被测量的数量级，则就选择与其相对应的数量级量程。
如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。
一般以指针偏转角不小于最大刻度的30％为合理量程。
（3）万用表作为电流表使用①把万用表串接在被测电路中时，应注意电流的方向。
即把红表笔接电流流入的一端，黑表笔接电流流出的一端。
如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动（低于零点），说明接线不正确，应把万用表的两支表笔位置调换。
②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。
因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。
③在测大电流（如500mA时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。
（4）万用表作为电压表使用①把万用表并接在被测电路上，在测量直流电压时，应注意被测点电压的极性，即把红表笔接电压高的一端，黑表笔接电压低的一端。
如果不知被测电压的极性，可按前述测电流时的试探方法试一试，如指针向右偏转，则可以进行测量；如指针向左偏转，则把红、黑表笔调换位置，方可测量。
②与上述电流表一样，为了减小电压表内阻引入的误差，在指针偏转角大于或等于最大刻度的30％时，测量尽量选择大量程档。
因为量程愈大，分压电阻愈大，电压表的等效内阻愈大，这对被测电路引入的误差愈小。
如果被测电路的内阻很大，就要求电压表的内阻更大，才会使测量精度高。
此时需换用电压灵敏度更高（内阻更大）的万用表来进行测量。
③在测量交流电压时，不必考虑极性问题，只要将万用表并接在被测两端即可。
另外，一般也不必选用大量程档或选高电压灵敏度的万用表。
因为一般情况下，交流电源的内阻都比较小。
值得注意的是被测交流电压只能是正弦波，其频率应小于或等于万用表的允许工作频率，否则就会产生较大误差。
④不要在测较高的电压（如220v）时拨动量程选择开关，以免产生电弧，烧坏转换开关关的触点。
⑤在测量大于或等于100v 的高电压时，必须注意安全。
最好先把—支表笔固定在被测电路的公共地端，然后用另一支表笔去碰触另一端测试点。
⑥在测量有感抗的电路中的电压时，必须在测量后先把万用表断开再关电源。
不然会在切断电源时，因为电路中感抗元件的自感现象，会产生高压而可能把万用表烧坏。
（5）万用表作为xx 使用①测量时应首先调零。
即把两表笔直接相碰（短路），调整表盘—下面的零欧调整器使指针正确指在0 欧处。
这是因为内接干电池随着使用时间加长，其提供的电源电压会下降，在Rx= 0时，指针就有可能达不到满偏，此时必须调整Rw使表头的分流电流降低，来达到满偏电流Ig 的要求。
②为了提高测试的精度和保证被测对象的安全，必须正确选择合适的量程档。
一般测电阻时，要求指针在全刻度的20％—80％的范围内，这样测试精度才能满足要求。
②由于量程档不同，流过只Rx上的测试电流大小也不同。
量程档愈小，测试电流愈大，否则相反。
所以，如果用万用表的小量程xx 档RX1, RX10去测量小电阻Rx(如毫安表的内阻)，则Rx上会流过大电流，如果该电流超过了Rx所允许通过的电流，Rx会烧毁，或把毫安表指针打弯。
所以在测量不允许通过大电流的电阻时，万用表应置在大量程的xx 档上。
同时量程档愈大，内阻所接的干电池电压愈高，所以在测量不能承受高电压的电阻时，万用表不宜置在大量程的xx 档上。
如测量二极管或三极管的极间电阻时，就不能把XX档置在Rxl0k 档，不然易把管子的极间击穿。
只能降低量程档，让指针指在高阻端。
但前面已经指出电阻刻度是非线性的，在高阻端的刻度很密，易造成误差增大，③用作xx 使用时，对外电路而言，红表笔接干电池的负极，黑表笔接干电池的正极。
④测量较大电阻时，手不可同时接触被测电阻的两端，不然，人体电阻就会与被测电阻xx，使测量结果不正确，测试值会大大减小。
另外，要测电路上的电阻时，应将电路的电源切断，不然不但测量结果不准确(相当再外接—个电压)，还会使大电流通过微安表头，把表头烧坏。
同时，还应把被测电阻的一端从电路上焊开，再进行测量，不然测得的是电路在该两点的总电阻。
(6) 使用完毕不要将量程开关放在xx 档上。
为了保护微安表头，以免下次开始测量时不慎烧坏表头。
测量完成后，应注意把量程开关拨在直流电压或交流电压的最大量程位置，千万不要放在xx 档上，以防两支表笔万—短路时，将内部干电池全部耗尽。
4、使用万用表的注意事项万用表是比较精密的仪器，如果使用不当，不仅造成测量不准确且极易损坏。
但是，只要我们掌握万用表的使用方法和注意事项，谨慎从事，那么万用表就能经久耐用。
使用万用表时应注意如下事项：(1)测量电流与电压不能旋错档位。
如果误将电阻档或电流档去测电压，就极易烧坏电表。
万用表不用时，最好将档位旋至交流电压最高档，避免因使用不当而损坏。
(2)测量直流电压和直流电流时，注意“ +”“-”极性，不要接错。
如发现指针开反转，既应立即调换表棒，以免损坏指针及表头。
(3)如果不知道被测电压或电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。
所选用的档位愈靠近被测值，测量的数值就愈准确。
(4)测量电阻时，不要用手触及元件的裸体的两端(或两支表棒的金属部分)，以免人体电阻与被测电阻xx，使测量结果不准确。
(5)测量电阻时，如将两支表棒短接，调“零xx”旋钮至最大，指针仍然达不到0 点，这种现象通常是由于表内电池电压不足造成的，应换上新电池方能准确测量。
(6)万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。
5、色环电阻器所谓色环电阻器是指用不同颜色环来表示元件不同参数的方法。
在电阻上不同的色环代表不同的标称阻值和允许偏差，不同颜色所表示的数值和允许偏差常见的色环有四条和五条表示法，色环靠电阻哪一端近，就由哪一端开始数环。
电阻的色标法（1）普通电阻器通常为四条色环，其中第一、二条色环表示的数即为两位有效数，第三条色环为乘数即X 10（X）,而此色环表示的数是以10为底的指数，第四条色环则表示的是电阻的允许偏差。
例如：色环电阻的色环标志为：红色/紫色/橙色/金色。
金色（允许-鸞包（集二位有Sit?）•虹色（第一位有效数幼XX电阻的识读法即标称阻值为：27X103=27 000 Q =27k Q 允许偏差为：士5%（2）精密电阻器通常为五条色环，其中第一、二、三条色环表示的数即为三位有效数，第四条色环为乘数即X 10 （x），而此色环表示的数是以10为底的指数，第五条色环则表示的是电阻的允许偏差。
