指针式万用表是一种常见的电工测量仪器，它可以测量直流电压、交流电压、直流电流、交流电流、电阻和其他电磁参数。
指针式万用表的结构通常包括表壳、旋钮、测量插头、显示指针和刻度盘。
接下来，我将深入探讨指针式万用表的结构、工作原理和使用方法。
让我们来看一下指针式万用表的结构。
它的外部结构通常是一个塑料或金属的外壳，内部装有各种测量元件和电路。
在外壳上通常有一个旋钮，用于选择需要测量的功能，比如电压、电流或电阻。
在旋钮下方有一个测量插头，用于接触被测物体或电路。
而在表盘上有一个显示指针和刻度盘，用于显示测量数值。
整个结构简单明了，便于使用和操作。
指针式万用表的工作原理是什么呢？当我们选择测量不同的参数时，旋钮会改变内部的电路连接方式，并将相应的测量元件连接到被测电路中。
当测量电压时，测量插头会与电路接触，电压就会使内部的测量元件产生电流，进而推动显示指针指向相应的刻度。
通过这种方式，我们可以准确地测量电路的电压、电流和电阻值。
让我们来看一下指针式万用表的使用方法。
我们要选择需要测量的参数，比如电压、电流或电阻。
将测量插头与电路正确连接，保证插头的正确极性。
读取显示指针的数值，并结合刻度盘上的刻度，就可以得到准确的测量结果。
在使用过程中，还需要注意测量范围和防止短路，以确保测量的准确性和安全性。
在我看来，指针式万用表作为一种电工测量工具，具有简单直观、准确可靠的特点，非常适合在电路维修和检测中使用。
它的结构简单清晰，工作原理易于理解，使用方法也非常便捷。
它在电气领域得到了广泛的应用，并成为了电工必备的工具之一。
在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的介绍和探讨。
通过对这些内容的深入理解，我们可以更好地掌握指针式万用表的使用技巧，提高电路维修和检测的效率和准确性。
希望本文能对您有所帮助，谢谢阅读！指针式万用表作为一种常见的电工测量仪器，广泛应用于电路维修、电器检测和电气设备维护等领域。
数字万用表的原理

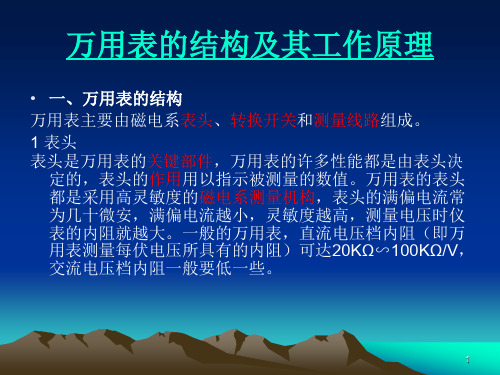

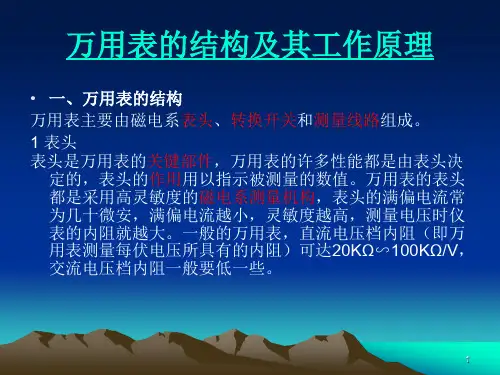

万用表的内部组成从原理上分为三个部分：表头、测量线路和转换开关。
（1）表头
表头通常是一个直流微安表，它的工作原理可归纳为：“表头指针的偏转角度与流过表头的电流成正比”。
万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头与各种测量电路相联接就可以进行多种电量的测量。
借助转换开关就可以将表头与测量电路组成一个万用表。
（2）测量线路
万用表的测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。
万用表的测量线路是万用表的中心环节，由多量程直流电压表、多量程直流电流表、多量程欧姆表、多量程沟通电压表等几种测量线路组合而成。
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成肯定量限的微小直流电流送入表头进行测量。
（3）转换开关
转换开关的作用是用来选择各种不同的测量线路，实现测量种类和
量程的选择。
转换开关标有不同的档位和量程。
万用表的结构原理及应用万用表的结构，原理及应用万用表是电子爱好者必备的工具，但介绍其原理和维修的资料不多，本文以初学者使用较多的MF50型指针式万用表为例，着重讲述其电路部分的原理与检修。
一、结构万用表主要由三部分组成：表头、测量电路和转换装置。
表头是一只直流微安表，它是万用表的核心，万用表的很多重要性能，如灵敏度、准确度等级、阻尼及指针回零等大都取决于表头的性能。
表头的灵敏度是以满刻度时的测量电流来衡量的，此电流又称满偏电流，表头的满偏电流越小，灵敏度就越高。
一般万用表表头的灵敏度大多在10～100μA范围内。
MF50型万用表表头的灵敏度是83.3μA。
测量电路的作用是把被测的电量转化为适合于表头要求的满偏电流以内。
对MF50型万用表来说，在通过测量电路转化之后，应该使通过表头的电流限定在83.3μA以内。
测量电路一般包括分流电路、分压电路和整流电路等。
分流电路的作用是把被测量的大电流通过分流电阻变成表头所需的微小电流；分压电路是将被测高电压通过分压电阻分压变换成表头所需的低压；整流电路将被测的交流通过二极管整流变成表头所需的直流。
万用表的各种测量种类及量程的选择是靠转换装置来实现的，其主要部件是转换开关。
转换开关的好坏直接影响万用表的使用效果，好的转换开关应转动灵活、手感好、旋转定位准确、触点接触可靠等，这也是选购万用表时应重点检查的一个项目。
二、工作原理1.直流电流的测量由于表头最大只能流过83.3μA的直流电流，为了能测量较大的电流，一般采用并联电阻分流法，使多余的电流从并联的电阻中流过，而通过表头的电流保持在83.3μA以内。
并联的电阻越小，可测量的电流就越大。
其多量程的测量，是通过转换开关及不同的插孔来改变分流电阻的大小而实现的。
图1就是MF50型万用表直流电流挡的电原理图。
从图中可看出，当使用2.5A量程时，电流主要流过0.3Ω电阻，只有不超过83.3μA的电流经2.7Ω、27Ω、270Ω……510Ω、1000Ω等流过微安表头；当使用250mA量程时，电流主要流过0.3Ω、2.7Ω电阻等。
万用表的结构1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R 或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
数字万结构数字万用表结构与原理Minami Acoustics LimitedPrepared By:Checked By:Approved By:Approved By:Doc. No:Date:Rev:One-Stop Acoustic Solution Partner第节万用表分类第一万用表是万用电表的简称，也称为多用表，是一种多功能、多量程的测试仪表。
它万用表是万用电表的简称也称为多用表是种多功能多量程的测试仪表它可以用来测量电压电流电阻的大小和方向也可测量元器件的好坏电参数等可以用来测量电压、电流、电阻的大小和方向，也可测量元器件的好坏、电参数等。
由于万用具有使用方便、体积小、量程广等优点，因而得以广泛应用。
品种和型号由于万用具有使用方便体积小量程广等优点因而得以广泛应用品种和型号繁多，但基本上可分为指针式和数字式两种。
本教材只讲数字式。
第二式万用表的第节数字式用表的结构1.外形结构主要包括液晶显示器、电源开关、三极管hFE插口、转换开关、输入插孔等。
各组成部分作用如下：（1）液晶显示器：显示范围为1999 ～-1999，如果被测信号（电压或电流）是负值，显示值前会出现“-”；如果被测信号是正值，显示值前不出现任何符号；如果被测量值超出测量范围，显示值就显示“1”（正超量程）或“-1”（负超量程）。
（2）电源开关：当电源开关在“ON”时，仪表接通9V电源，当开关在“OFF”时，切断9V电源。
时切断电源（3）三极管hFE插口：测量NPN和PNP三极管的hFE值。
（4）输入插孔：有4 个输入插孔，其中“V ·Ω”与“COM”是测量电压和电阻的输入插孔“A0200A之间电流的输入插孔的输入插孔；“mA”与“COM”是测量0 ～200mA之间电流的输入插孔；“10A”与“COM”是测量200mA ～10A之间电流的输入插孔。
第节数字式用表的结构第二式万用表的第二式万用表的第节数字式用表的结构2.基本结构数字万用表是个数字电压表和些电流电压电阻等电参数的测量电路数字万用表是一个3½数字电压表和一些电流、电压、电阻等电参数的测量电路组成的。
万用表工作原理
万用表是一种用来测量电流、电压和电阻等电气参数的仪器。
它是电子工程师和电工常用的工具，其工作原理基于电流、电压和
电阻的测量方法。
万用表通常由一个数字显示屏、旋钮选择器和测试引线组成。
数字显示屏用来显示测量结果，旋钮选择器用来选择测量电流、电
压或电阻的量程，测试引线用来连接被测电路。
在测量电流时，万用表的工作原理是基于欧姆定律和基尔霍夫
定律。
欧姆定律表明电流与电压和电阻的关系，即电流等于电压除
以电阻。
基尔霍夫定律则是用来描述电路中电流和电压的分布关系。
万用表通过在电路中引入一个已知电阻，然后测量电压和电流的关系，从而计算出电路中的电流值。
在测量电压时，万用表的工作原理是基于电压分压原理。
当万
用表接入电路时，它会引入一个非常高的电阻，从而几乎不影响电
路中的电压。
然后通过测量引入的电阻两端的电压，从而得到电路
中的电压值。
在测量电阻时，万用表的工作原理是基于电流和电压的关系。
万用表会在待测电阻两端施加一个已知的电压，然后通过测量施加电压时的电流，从而计算出电阻的值。
总的来说，万用表的工作原理是基于电流、电压和电阻的测量方法，通过引入已知的电流或电压，然后测量电路中的电压、电流和电阻的关系，从而得到需要测量的参数值。
它是一种非常实用的电子测量工具，为电子工程师和电工提供了方便快捷的测量手段。
万用表的工作原理
首先，我们来了解一下万用表的组成部分。
万用表主要由电压测量部分、电流
测量部分、电阻测量部分和功能选择部分组成。
在测量电压时，万用表会通过电压测量部分将待测电路与万用表内部的电压测量电路连接起来，从而实现对电压的测量。
在测量电流时，万用表会通过电流测量部分将待测电路与万用表内部的电流测量电路连接起来，从而实现对电流的测量。
在测量电阻时，万用表会通过电阻测量部分将待测电阻与万用表内部的电阻测量电路连接起来，从而实现对电阻的测量。
功能选择部分则用于选择测量的参数类型，例如直流电压、交流电压、直流电流、交流电流、电阻等。
万用表的工作原理主要是基于电路原理和电学知识。
当我们在测量电压时，万
用表会将待测电路与内部的电压测量电路连接起来，通过内部的测量电路将待测电路的电压值转换成相应的电信号，然后通过显示屏显示出来。
在测量电流和电阻时，万用表也会通过类似的原理将待测电路的电流值和电阻值转换成相应的电信号，然后显示出来。
除了基本的电压、电流、电阻测量外，现代的万用表还具有许多其他功能，如
测量温度、频率、电容等。
这些功能的实现也是基于万用表内部的电路原理和传感器原理。
总的来说，万用表的工作原理是基于电路原理和电学知识，通过内部的测量电
路将待测电路的参数值转换成相应的电信号，然后显示出来。
通过功能选择部分的调节，我们可以实现对不同参数的测量，使得万用表成为一种方便、实用的电学测量工具。

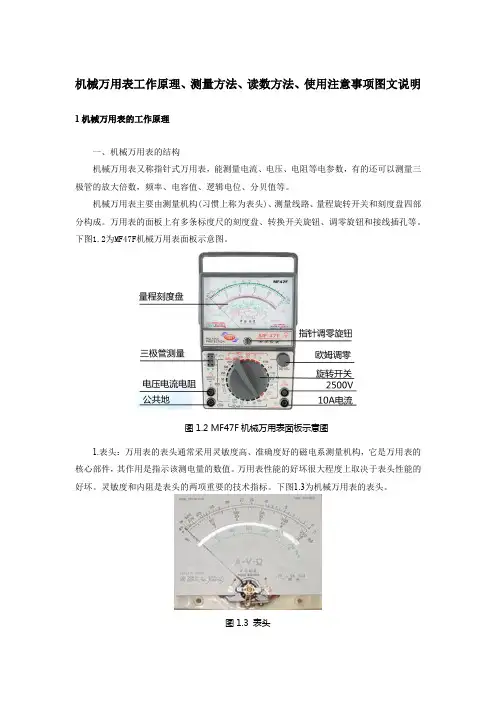

指针式万用表的结构,工作原理,使用方法【指针式万用表的结构、工作原理和使用方法】一、指针式万用表的结构1. 电流测量部分- 电流档选择旋钮- 电流输入插口- 电流测量显示指针2. 电压测量部分- 电压档选择旋钮- 电压输入插口- 电压测量显示指针3. 电阻测量部分- 电阻档选择旋钮- 电阻输入插口- 电阻测量显示指针4. 其他功能部分- 功率、频率、温度等功能选择旋钮- 其他测量参数输入插口- 显示屏二、指针式万用表的工作原理指针式万用表通过不同的旋钮选择不同的测量功能和量程，将被测电路或器件的参数转换成相应的电流、电压或电阻信号，再通过显示装置以指针的形式显示出来。
1. 电流测量当选择电流档位并将测量插头连接到电路中时，电流会流过测量插头，引起内部测量电路中的电流变化，这些变化会通过指针显示出来。
2. 电压测量当选择电压档位并将测量插头连接到电路中时，电压的大小会引起内部测量电路中的电压变化，最终通过指针显示出来。
3. 电阻测量当选择电阻档位并将测量插头连接到电路中时，外加的电压会通过被测电阻，引起内部测量电路中的电流变化，最终通过指针显示出来。
三、指针式万用表的使用方法1. 测量电流- 将电流档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值2. 测量电压- 将电压档旋钮选择到合适的档位- 将测试笔连接到电路中，注意正负极连接正确- 读取指针指示的数值3. 测量电阻- 将电阻档旋钮选择到合适的档位- 将测试笔连接到被测电阻的两端- 读取指针指示的数值四、个人观点和理解指针式万用表作为电工常用的测试工具，具有结构简单、稳定可靠的特点。
在实际使用中，使用者需要根据实际情况选择合适的档位以及正确的测量方法，以确保测量的准确性。
使用过程中还需要注意安全问题，避免发生意外。
总结回顾：在本文中，我们对指针式万用表的结构、工作原理和使用方法进行了全面的探讨。
通过对不同功能部分的介绍，以及工作原理的解析，读者能够更深入地理解指针式万用表的工作原理和使用方法。
万⽤表的基本⼯作原理和使⽤⽅法图解⼀、万⽤表的基本⼯作原理“万⽤表”是万⽤电表的简称，它是我们电⼦制作中⼀个必不可少的⼯具。
万⽤表能测量电流、电压、电阻、有的还可以测量三极管的放⼤倍数，频率、电容容量⼤⼩、逻辑电位、分贝值等。
万⽤表有很多种，现在最流⾏的有机械指针式的和数字式的万⽤表。
它们各有其优缺点;对于电⼦初学者，建议使⽤指针式万⽤表，因为它对我们熟悉⼀些电⼦知识原理很有帮助。
下⾯主要介绍⼀下机械指针式万⽤表的测量原理。
此类万⽤表的基本原理是利⽤⼀只灵敏的磁电式直流电流表（微安表）做表头。
当微⼩电流通过表头，就会有电流指⽰。
但表头不能通过⼤电流，所以，必须在表头上并联与串联⼀些电阻进⾏分流或降压，从⽽测出电路中的电流、电压和电阻。
下⾯分别给予介绍。
1、测直流电流原理。
如图1a所⽰，在表头上并联⼀个适当的电阻（叫分流电阻）进⾏分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
2、测直流电压原理。
如图1b所⽰，在表头上串联⼀个适当的电阻（叫倍增电阻）进⾏降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
3、测交流电压原理。
如图1c所⽰，因为表头是直流表，所以测量交流时，需加装⼀个并、串式半波整流电路，将交流进⾏整流变成直流后再通过表头，这样就可以根据直流电的⼤⼩来测量交流电压。
扩展交流电压量程的⽅法与直流电压量程相似。
4、测电阻原理。
如图1d所⽰，在表头上并联和串联适当的电阻，同时串接⼀节电池，使电流通过被测电阻，根据电流的⼤⼩，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
⼆、万⽤表的使⽤万⽤表（以105型为例）的表盘如右图所⽰。
通过转换开关的旋钮来改变测量项⽬和测量量程。
机械调零旋钮⽤来保持指针在静⽌处在左零位。
“Ω”调零旋钮是⽤来测量电阻时使指针对准右零位，以保证测量数值准确。
万⽤表的测量范围如下：直流电压：分5档—0-6V；0-30V；0-150V；0-300V；0-600V。
