MATLAB电路仿真

matlab电路仿真教程Matlab是一种功能强大的软件，用于进行电路仿真和分析。

通过Matlab，用户可以轻松地进行电路分析、验证和优化。

在本教程中，我将介绍如何使用Matlab进行电路仿真，并提供一些实例来帮助您更好地理解。

首先，我们需要了解Matlab中的电路仿真工具。

Matlab提供了许多函数和工具箱，用于电路建模和仿真。

其中最常用的是Simulink和Circuits工具箱。

Simulink是一个可视化的仿真环境，用于建立和模拟电路系统。

Circuits工具箱则提供了一些基本电路元件和函数，用于电路建模和分析。

要开始使用Matlab进行电路仿真，首先需要安装Matlab和Simulink软件，并确保您具有有效的许可证。

然后，打开Matlab并导航到Simulink库。

在Simulink库中，您将找到许多电路元件，例如电阻器、电容器和电感器，以及电压源和电流源。

将合适的元件拖放到工作区域中，然后连接它们以构建您的电路。

在电路建模完成后，您需要为电路设置适当的参数。

例如，您可以指定电阻、电容和电感的值，以及电压源和电流源的值。

您还可以添加信号源和观察点，以便在仿真期间监视电路的行为。

一旦您完成了电路建模和参数设置，接下来就可以对其进行仿真了。

在Simulink工具箱中，有几种不同类型的仿真可用，例如时域仿真和频域仿真。

通过选择合适的仿真类型，并设置仿真时间和步长，您可以开始执行仿真并观察电路的响应。

在仿真完成后，您可以使用Matlab绘图工具箱中的一些函数来绘制和分析电路响应。

例如，您可以绘制电压随时间的变化曲线，或者计算电源输出和负载电流之间的关系。

通过使用Matlab的分析工具，您还可以进行降阶、优化和参数估计等进一步分析。

让我们通过一个简单的示例来说明如何使用Matlab进行电路仿真。

假设我们有一个简单的RC电路，其中包括一个电阻器和一个电容器。

我们想要了解电容器的电压如何随时间变化。

实验一：单相桥式全控整流电路的性能研究一、实验目的1.加深理解单相桥式全控整流电路的工作原理2.研究单相桥式变流电路整流的全过程3.掌握单相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。

二、预习内容要点1. 单相桥式全控整流带电阻性负载的运行情况2. 单相桥式全控整流带阻感性负载的运行情况3. 单相桥式全控整流带具有反电动势负载的运行情况三、实验仿真模型1、电路结构单相桥式全控整流电路的电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。

2、建模在MATLAB新建一个Model，命名为dianlu1，同时模型建立如下图所示单相桥式阻感负载整流电路四、实验内容及步骤1.对单相桥式全控整流带电阻性负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。

以延迟角30°为例（1）器件的查找以下器件均是在MATLAB R2014a环境下查找的，其他版本类似。

有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：变压器可以双击变压器进入属性后，取消three windings transformer就是单相变压器。

（3）参数设置1.双击交流电源把电压设置为220V，频率为50Hz；2.双击脉冲把周期设为0.02s，占空比设为10％，延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为20Ω，电感设为0.1H；4.双击示波器把Number of axes设为5，同时把History选项卡下的Limit data points to last 前面的对勾去掉；5.晶闸管参数保持默认即可（4）仿真波形及分析1．当供电给纯电阻负载a.触发角α=0°c. α=90°从图中可以看出输出电压Ud的电压波形相对延迟角为30度时的波形向后推迟了，同理可以得出输出电压Ud的平均值变小了。

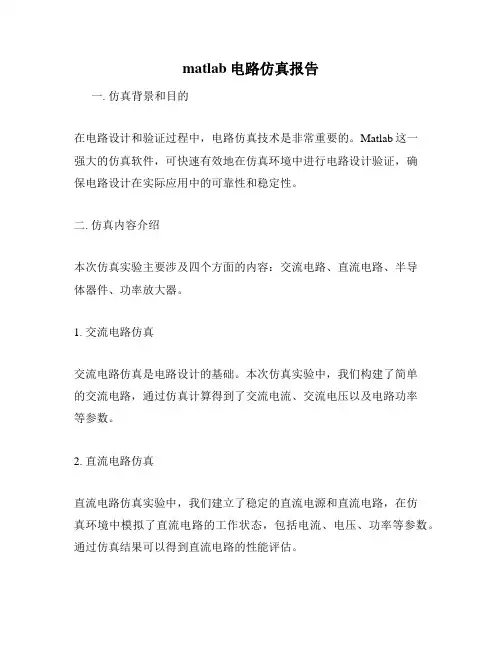

matlab电路仿真报告一. 仿真背景和目的在电路设计和验证过程中，电路仿真技术是非常重要的。

Matlab这一强大的仿真软件，可快速有效地在仿真环境中进行电路设计验证，确保电路设计在实际应用中的可靠性和稳定性。

二. 仿真内容介绍本次仿真实验主要涉及四个方面的内容：交流电路、直流电路、半导体器件、功率放大器。

1. 交流电路仿真交流电路仿真是电路设计的基础。

本次仿真实验中，我们构建了简单的交流电路，通过仿真计算得到了交流电流、交流电压以及电路功率等参数。

2. 直流电路仿真直流电路仿真实验中，我们建立了稳定的直流电源和直流电路，在仿真环境中模拟了直流电路的工作状态，包括电流、电压、功率等参数。

通过仿真结果可以得到直流电路的性能评估。

3. 半导体器件仿真半导体器件在现代电子电路中广泛应用。

本次仿真中，我们针对开关电路的应用设计了半导体管，通过仿真计算得到了开关电路在不同工作状态下的输出特性，包括开关电压、开通电流等。

4. 功率放大器仿真功率放大器是实际应用中常见的一种电路结构。

仿真实验中，我们设计了基本的功率放大器电路，在仿真环境中计算得到了频率响应、增益、输出功率等参数，用于评估该功率放大器的性能和稳定性。

三. 仿真结果分析通过仿真计算和实验结果分析，可以得出以下几点结论：1. 交流电路仿真结果表明，输入交流电源的电流和电压随时间变化而变化，同时可以计算得到电路的功率和电阻等参数。

2. 直流电路仿真结果表明，直流电路的电流和电压稳定，可以计算得到直流电路的电流、电压和功率等参数。

3. 半导体器件仿真结果表明，半导体器件可以有效地用于开关电路应用，可以计算得到器件的开通电流、开关电压等参数。

4. 功率放大器仿真结果表明，功率放大器可以在一定的频率范围内实现较大的增益和输出功率。

同时，该电路还具有一定的稳定性和可靠性。

四. 总结和展望通过对电路仿真实验的分析和总结，我们可以发现，电路仿真技术在电路设计和验证过程中具有不可替代的作用。

基于Matlab的电路实时仿真平台设计与实现基于Matlab的电路实时仿真平台设计与实现一、引言电路仿真是电子工程领域中重要的工具之一，在电子电路设计过程中起着至关重要的作用。

而基于Matlab的电路实时仿真平台则是利用Matlab软件对电路进行仿真实验的重要应用之一。

本文将介绍基于Matlab的电路实时仿真平台的设计与实现过程。

二、电路仿真平台的设计与实现1. 平台功能需求分析基于Matlab的电路实时仿真平台的设计与实现主要包含以下功能需求：（1）电路建模：能够支持电路元件的建模以及电路的连接和布线。

（2）仿真参数设置：能够设置仿真的时间范围、步长等参数。

（3）仿真结果分析：能够实时显示电路中各个元件的电压、电流、功率等参数，并提供结果分析的功能。

（4）实验控制：能够控制实验的开始、暂停、恢复、停止等操作。

（5）数据记录与导出：能够记录仿真实验过程中的数据，并支持数据导出为Excel或其他格式。

2. 平台设计与实现基于以上功能需求，我们设计了一套基于Matlab的电路实时仿真平台。

平台的实现主要分为以下几个模块：（1）电路建模模块：利用Matlab提供的图形用户界面工具，搭建了一个电路建模界面。

用户可以通过该界面选择电路元件，并将元件进行连线和布线，从而实现电路的建模。

在建模过程中，用户还可以设置元件的参数和初始条件。

（2）仿真参数设置模块：通过设定仿真的时间范围、步长等参数，用户可以对仿真实验进行灵活的配置，以满足不同的需求。

（3）仿真运行模块：在完成电路建模和参数设置后，用户可以点击“运行”按钮，开始进行仿真实验。

平台利用Matlab强大的计算能力，根据电路模型和仿真参数进行实时的仿真计算，并实时绘制出电路中各个元件的电压、电流曲线等。

用户可以通过切换窗口或界面，实时观察仿真结果。

（4）实验控制模块：平台提供了开始、暂停、恢复、停止等操作按钮，用户可以根据需要自由控制仿真实验的进行。

例如，在观察到关键数据点时，用户可以暂停仿真实验，通过对元件参数的调整，进一步优化电路设计。

一、背景介绍三阶蔡氏电路是一种经典的电路结构，在信号处理、滤波等领域有着重要的应用。

利用MATLAB对三阶蔡氏电路进行仿真分析，可以帮助工程师和研究人员更好地理解电路的特性和行为，对于电路设计和优化具有重要意义。

二、三阶蔡氏电路的基本原理三阶蔡氏电路由三个积分器和两个比例放大器组成，是一种具有强大信号处理能力的电路结构。

它可以用于实现各种滤波器，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

在电子电路和通信系统中有广泛的应用。

三、MATLAB仿真环境的搭建1. 安装MATLAB软件，并确保其正常运行。

2. 新建一个MATLAB脚本文件，用于编写三阶蔡氏电路的仿真代码。

3. 导入必要的工具箱和函数库，确保能够进行电路仿真分析所需的基本操作和函数调用。

四、三阶蔡氏电路的参数设置1. 根据具体的电路结构和设计要求，设置电路的参数，包括电阻值、电容值、放大倍数等。

2. 考虑电路中可能存在的噪声以及非线性元件的影响，进行适当的参数修正和补偿。

五、三阶蔡氏电路的MATLAB仿真代码实现1. 编写三阶蔡氏电路的节点方程，建立电路的数学模型。

2. 利用MATLAB的数值计算工具，如ode45函数等，对电路进行仿真计算。

3. 对仿真结果进行分析和后处理，得到电路的频率响应、相位特性等重要信息。

六、仿真结果与分析1. 利用MATLAB绘制三阶蔡氏电路的幅频特性曲线和相频特性曲线，观察电路的频率响应特性。

2. 对比不同参数设置下的仿真结果，分析电路性能随参数变化的规律和特点。

3. 考虑电路可能存在的非线性特性，对其进行深入分析和讨论，为实际应用提供参考依据。

七、结论与展望通过MATLAB对三阶蔡氏电路的仿真分析，我们深入了解了电路的特性和行为。

这对于电路的设计和优化具有重要意义。

在未来的研究中，可以进一步探究电路在实际应用中的性能表现，以及对其进行更加精细的仿真和分析。

也可以考虑将仿真结果与实际测试数据进行对比，验证仿真模型的准确性和可靠性。

Matlab电路仿真软件包-simpowersystems1.入门1.1.SymPowerSystem是什么1.1.1.介绍在Matlab提供的simulink仿真环境下，与其他建模产品结合在一起，用于对电子、机械系统进展建模。

要学会使用SymPowerSystem，应首先学会使用Simulink仿真。

1.1.2.设计中的仿真的作用〔略〕1.1.3.SymPowerSystem仿真库你可迅速将SymPowerSystem投入使用。

该库包含了许多典型的功率设备模型，例如，变压器、导线、机械、能源电子等。

这些仿真模型来源于产品手册，基于工程实际。

SymPowerSystem包含一个主要的库：powerlib。

powerlib库显示了所有包含的模块和模块名称。

1.1.4.SymPowerSystem中的非线性模块〔略〕1.1.5.仿真时需要的环境：Maltab 和Simulink1.2.如何使用该指南1.2.1.对于新用户将学会如下知识和技能：（1）使用该库创建和仿真电子电路模型（2）将一个电子电路于simulink模块连接在一起（3）分析电子电路的稳定状态和频率响应（4）离散化模型，以便加快仿真速度（5）使用矢量图仿真方法（6）构建自定义的非线性仿真模型1.2.2.对于经验丰富的模块用户〔略〕1.2.3.所有用户〔略〕1.3.创建和仿真简单的电路1.3.1.介绍SymPowerSystem允许你对包含线性或非线性的电子电路进展建模和仿真。

在本章节中，您将学习到：（1）浏览SymPowerSystems的powerlib库（2）如何利用SymPowerSystem创建一个简单的电路（3）如何将电路与simulink模块互联。

下述电路是即将创建的电路：图1 要建模和仿真的电路1.3.2.使用powerlib创建电路（1）使用如下命令打开powerlib：powerlib（2）从powerlib的文件菜单下，允许“新建〞菜单命令，新建一个空白电路稳定，存为：circurt1（3）打开Electrical Sources库，复制其中的AC Voltage Source模块到circuit1中（4）双击AC Voltage Source，打开其属性设置对话框，按图1所示进展设置（5）改模块的名称为“Vs〞（6）将elements库中的Parallel RLC Branch模块复制到circuit1中，按图1进展参数设置（7）用同样的方法参加其他模块到电路中（8）注意参加的传输线模块：传输线模块模型图如下〔这是一段模型，一条导线通常有假如干段，每一段参数都一样，如图1所示〕：该模型是对参数分布一致的传输线的模拟。

一、概述Matlab作为一种功能强大的仿真软件，被广泛应用于电路仿真领域。

在进行电路仿真时，合理的参数设置对于模拟电路的仿真结果具有重要的影响。

本文将就Matlab仿真电路的参数设置进行详细的讨论，帮助读者更好地了解如何进行合理的参数设置，以获得准确和可靠的仿真结果。

二、仿真电路参数设置的重要性1. 电路参数对仿真结果的影响对于电路仿真来说，电阻、电容、电感等元件的参数设置直接影响到仿真结果的准确性。

合理的参数设置可以使得仿真结果更加接近实际电路中的情况，从而提高仿真结果的可靠性。

2. 参数设置对电路性能的分析通过合理的参数设置，可以方便地对电路的性能进行分析，比如电压、电流的波形、功率的分布等。

这对于电路设计者来说非常重要，可以帮助他们更好地了解电路的工作情况，从而进行进一步的优化和改进。

三、Matlab仿真电路参数设置的方法1. 参数设置前的准备工作在进行电路仿真之前，首先需要对电路进行建模，包括各个元件的连接方式、参数等。

建模的准确性对于仿真结果至关重要，因此需要在参数设置之前对电路的模型进行充分的验证和调试，确保模型的准确性。

2. 参数设置的流程在进行电路仿真时，需要对每个元件的参数进行合理的设置。

一般来说，可以按照以下步骤进行参数设置：(1) 选择合适的元件模型对于不同类型的元件，Matlab提供了多种模型可供选择，比如电阻可以选择理想电阻模型、非线性电阻模型等。

需要根据实际情况选择合适的模型。

(2) 设置元件的参数根据电路的实际情况，对每个元件的参数进行设置，包括电阻的阻值、电容的电容量、电感的电感值等。

需要根据实际情况进行合理的设置，避免出现参数设置不合理的情况。

(3) 设置仿真参数在进行仿真的时候，需要设置仿真的时间、步长等参数，以获得更加详细和准确的仿真结果。

3. 参数设置的注意事项在进行参数设置时，需要注意以下几点：(1) 参数的合理性参数的设置需要符合实际的电路情况，不能盲目地进行设置。

如何使用Matlab进行电路仿真与分析引言：Matlab作为一种高级编程语言和数学建模工具，被广泛应用于各个领域。

在电路仿真与分析中，它可以帮助我们快速建立电路模型，并进行准确的仿真和分析。

本文将介绍如何使用Matlab进行电路仿真与分析。

一、Matlab的基本原理和优势Matlab是以矩阵运算为核心的编程语言，具有易于学习、功能强大以及丰富的工具箱等优势。

在电路仿真与分析中，Matlab可以实现电路模型的建立、节点分析、参数优化等功能，大大简化了电路设计和分析的过程。

二、电路模型的建立1. 基本元件的建模在Matlab中，我们可以使用基本元件的理想模型进行电路仿真与分析，例如电阻、电容、电感等。

通过定义电路元件的特性参数，我们可以轻松地建立电路模型。

2. 开关和放大器的建模除了基本元件，我们还可以建立开关和放大器等复杂电路元件的模型。

Matlab提供了各种模型和工具，例如理想开关模型、MOSFET模型、操作放大器模型等，可以帮助我们更准确地描述电路行为。

三、电路仿真与分析1. 网络分析法Matlab提供了丰富的网络分析工具，例如电压源、电流源、电阻、电容和电感等。

通过定义电路拓扑和元件参数，我们可以利用Matlab进行节点分析、等效电路求解、功率分析等操作，得到准确的电路行为结果。

2. 时域和频域分析除了网络分析，Matlab还支持时域和频域分析，帮助我们深入理解电路行为。

在时域分析中，我们可以观察电压和电流的波形、幅值、频率等信息；在频域分析中，我们可以计算电路的频谱、谐波失真等参数，从而评估电路性能和稳定性。

四、参数优化和曲线拟合1. 参数优化Matlab提供了各种优化算法和工具，例如遗传算法、模拟退火算法等，可以帮助我们优化电路的性能。

通过定义优化目标和约束条件，我们可以利用Matlab进行参数调整，提高电路的效率和可靠性。

2. 曲线拟合在电路设计中，我们经常需要通过试验数据来拟合曲线，以得到合适的电路模型。

matlab电路仿真代码以下是一个简单的MATLAB电路仿真代码示例，演示如何使用MATLAB进行基本的电路仿真：matlab定义电路参数R = 1; 电阻值C = 1; 电容值L = 1; 电感值Vin = 1; 输入电压定义仿真参数t_start = 0; 仿真起始时间t_end = 10; 仿真结束时间dt = 0.01; 仿真步长计算仿真所需变量N = floor((t_end - t_start) / dt) + 1; 仿真步数t = linspace(t_start, t_end, N); 时间向量Vout = zeros(1, N); 输出电压向量I = zeros(1, N); 电感电流向量进行仿真for i = 2:NVout(i) = Vout(i-1) + (Vin - Vout(i-1)) * dt / (R*C); RC电路输出电压I(i) = I(i-1) + (Vin - Vout(i-1)) * dt / L; 电感电流end绘制输出结果figure;subplot(2,1,1);plot(t, Vout);title('输出电压');xlabel('时间');ylabel('电压');subplot(2,1,2);plot(t, I);title('电感电流');xlabel('时间');ylabel('电流');以上代码演示了一个简单的RC电路和电感电流的仿真。

首先定义了电路的参数，然后定义了仿真的时间范围和步长。

接下来，根据定义的参数和仿真步长计算出时间向量，以及初始化输出电压和电感电流的向量。

然后，使用一个for 循环进行仿真，根据RC电路和电感电流的公式更新输出电压和电感电流的值。

最后，使用subplot将输出电压和电感电流的结果绘制在一个图形窗口中。

请注意，上面的示例只是一个简单的电路仿真示例，实际的电路仿真可能更复杂，具体的仿真方法和计算公式取决于电路的特性和您的需求。

如何利用Matlab进行模拟电路设计和仿真测试引言：在电子技术领域，模拟电路设计及仿真测试起到了至关重要的作用。

Matlab作为一款功能强大的科学计算工具，具有丰富的工具箱和扩展性，能够帮助工程师们完成复杂的电路设计和仿真测试工作。

本文将介绍如何使用Matlab进行模拟电路设计和仿真测试，以及常用的工具箱和技巧。

一、Matlab的基本特点和优势1.1 Matlab的功能和应用领域Matlab是一种基于矩阵和数组的高级数学语言和环境，具有工程计算、数据可视化、算法开发和模拟仿真等多种功能。

在电子技术领域，Matlab可以用于电路设计和仿真测试、信号处理、图像处理等方面的工作。

1.2 Matlab的优势（1）易于学习和使用：Matlab采用了类似于C语言的语法，对于熟悉编程的工程师来说非常容易入手。

（2）强大的数学计算能力：Matlab集成了丰富的数学函数和算法，可以快速处理各类数学计算任务。

（3）丰富的工具箱和扩展性：Matlab提供了各种工具箱，包括Simulink、DSP System Toolbox、RF Toolbox等，可以满足不同领域的需求。

（4）强大的图形和可视化功能：Matlab支持二维和三维图形的绘制，可以帮助工程师更直观地理解和分析数据。

（5）良好的与硬件设备的接口：通过适配器和接口，Matlab可以与硬件设备进行连接，实现数据的实时采集和控制。

二、利用Matlab进行模拟电路设计2.1 电路设计的基本流程在进行模拟电路设计之前，我们需要先明确电路设计的基本流程。

一般而言，电路设计的流程可以分为需求分析、系统规划、电路设计、电路优化和验证等几个阶段。

在Matlab中，我们可以利用其丰富的工具箱和函数来完成这些任务。

2.2 电路设计所需的Matlab工具箱在Matlab中，有几个常用的工具箱适用于电路设计，包括Signal Processing Toolbox（信号处理工具箱）、Control System Toolbox（控制系统工具箱）和Simulink（系统仿真工具箱）。
