matlab电路仿真教程Matlab是一种功能强大的软件，用于进行电路仿真和分析。
通过Matlab，用户可以轻松地进行电路分析、验证和优化。
在本教程中，我将介绍如何使用Matlab进行电路仿真，并提供一些实例来帮助您更好地理解。
首先，我们需要了解Matlab中的电路仿真工具。
Matlab提供了许多函数和工具箱，用于电路建模和仿真。
其中最常用的是Simulink和Circuits工具箱。
Simulink是一个可视化的仿真环境，用于建立和模拟电路系统。
Circuits工具箱则提供了一些基本电路元件和函数，用于电路建模和分析。
要开始使用Matlab进行电路仿真，首先需要安装Matlab和Simulink软件，并确保您具有有效的许可证。
然后，打开Matlab并导航到Simulink库。
在Simulink库中，您将找到许多电路元件，例如电阻器、电容器和电感器，以及电压源和电流源。
将合适的元件拖放到工作区域中，然后连接它们以构建您的电路。
在电路建模完成后，您需要为电路设置适当的参数。
例如，您可以指定电阻、电容和电感的值，以及电压源和电流源的值。
您还可以添加信号源和观察点，以便在仿真期间监视电路的行为。
一旦您完成了电路建模和参数设置，接下来就可以对其进行仿真了。
在Simulink工具箱中，有几种不同类型的仿真可用，例如时域仿真和频域仿真。
通过选择合适的仿真类型，并设置仿真时间和步长，您可以开始执行仿真并观察电路的响应。
在仿真完成后，您可以使用Matlab绘图工具箱中的一些函数来绘制和分析电路响应。
例如，您可以绘制电压随时间的变化曲线，或者计算电源输出和负载电流之间的关系。
通过使用Matlab的分析工具，您还可以进行降阶、优化和参数估计等进一步分析。
让我们通过一个简单的示例来说明如何使用Matlab进行电路仿真。
假设我们有一个简单的RC电路，其中包括一个电阻器和一个电容器。
我们想要了解电容器的电压如何随时间变化。
整流电路matlab仿真
实验一：单相桥式全控整流电路的性能研究一、实验目的1.加深理解单相桥式全控整流电路的工作原理2.研究单相桥式变流电路整流的全过程3.掌握单相桥式全控整流电路MATLAB的仿真方法，会设置各模块的参数。
二、预习内容要点1. 单相桥式全控整流带电阻性负载的运行情况2. 单相桥式全控整流带阻感性负载的运行情况3. 单相桥式全控整流带具有反电动势负载的运行情况三、实验仿真模型1、电路结构单相桥式全控整流电路的电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。
2、建模在MATLAB新建一个Model，命名为dianlu1，同时模型建立如下图所示单相桥式阻感负载整流电路四、实验内容及步骤1.对单相桥式全控整流带电阻性负载的运行情况进行仿真并记录分析改变脉冲延迟角时的波形（至少3组）。
以延迟角30°为例（1）器件的查找以下器件均是在MATLAB R2014a环境下查找的，其他版本类似。
有些常用的器件比如示波器、脉冲信号等可以在库下的Sinks、Sources中查找；其他一些器件可以搜索查找（2）连接说明有时查找出来的器件属性并不是我们想要的例如：变压器可以双击变压器进入属性后，取消three windings transformer就是单相变压器。
（3）参数设置1.双击交流电源把电压设置为220V，频率为50Hz；2.双击脉冲把周期设为0.02s，占空比设为10％，延迟角设为30度，由于属性里的单位为秒，故把其转换为秒即，30×0.02/360；3.双击负载把电阻设为20Ω，电感设为0.1H；4.双击示波器把Number of axes设为5，同时把History选项卡下的Limit data points to last 前面的对勾去掉；5.晶闸管参数保持默认即可（4）仿真波形及分析1．当供电给纯电阻负载a.触发角α=0°c. α=90°从图中可以看出输出电压Ud的电压波形相对延迟角为30度时的波形向后推迟了，同理可以得出输出电压Ud的平均值变小了。

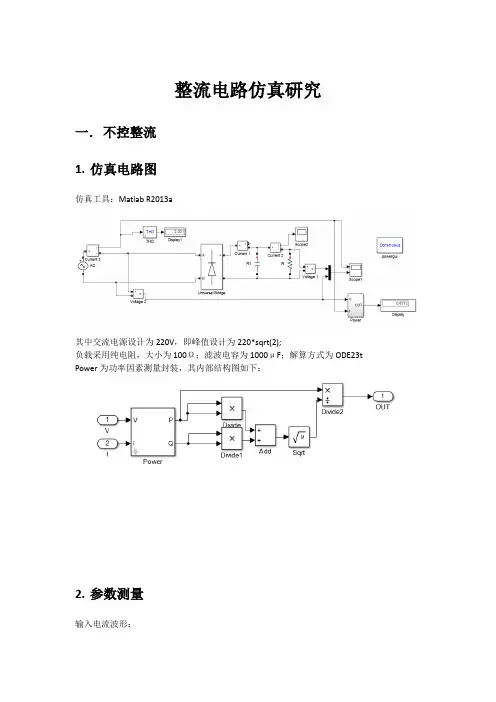

整流电路Matlab仿真
整流电路仿真研究一．不控整流1.仿真电路图仿真工具：Matlab R2013a其中交流电源设计为220V，即峰值设计为220*sqrt(2);负载采用纯电阻，大小为100Ω；滤波电容为1000μF；解算方式为ODE23t Power为功率因素测量封装，其内部结构图如下：2.参数测量输入电流波形：输入电压和输出电压波形：输入功率因素在仿真时间不同时，结算出来的结果也不相同，取0.2S为0.8772。
运用powergui中的FFT分析，以仿真时间0.2S，开始时间0.1S。
二．相控整流1.仿真电路图其中触发脚分别用30º，60º；仿真时间为0.2S。
2.参数测量输入功率因素根据触发角的不同而改变，在30º时如图是0.6153，在60º时却显示为0.5796。
以下以60º为例。
输入电流波形：输入和输出电压波形：运用powergui中的FFT分析，以仿真时间0.2S，开始时间0.1S，触发脚为60º：三．PWM整流1.仿真电路图控制方波T=0.002s，占空比1：1。
采用MOSFET管控制。
此时功率因素0.9999。
2.参数测量输入电流：输入和输出电压：运用powergui中的FFT分析，开始时间0.16s：四．不控整流LC滤波1.仿真电路图f=，f取负载平率的1/10，所以L取0.253H。
功率因素如图是其中L根据0.9868>0.8772。
所以LC滤波的功率因素更大。
2.参数测量输入电流波形：输入和输出电压波形：运用powergui中的FFT分析，仿真时间0.26s,开始时间0.16s。
五．总结1.在单相整流电路中，输入功率因素PWM>不控>相控，且LC滤波比大电感滤波功率因素大。
2.在单相整流电路中，THD是相控>不控>PMW>不控LC滤波。
Matlab第五章 Simulink模拟电路仿真
第五章Simulink模拟电路仿真武汉大学物理科学与技术学院微电子系常胜§5.1 电路仿真概要5.1.1 MATLAB仿真V.S. Simulink仿真利用MATLAB编写M文件和利用Simulink搭建仿真模型均可实现对电路的仿真，在实现电路仿真的过程中和仿真结果输出中，它们分别具有各自的优缺点。
武汉大学物理科学与技术学院微电子系常胜ex5_1.mclear;V=40;R=5;Ra=25;Rb=100;Rc=125;Rd=40;Re=37.5;R1=(Rb*Rc)/(Ra+Rb+Rc);R2=(Rc*Ra)/(Ra+Rb+Rc);R3=(Ra*Rb)/(Ra+Rb+Rc);Req=R+R1+1/(1/(R2+Re)+1/(R3+Rd));I=V/Req武汉大学物理科学与技术学院微电子系常胜ex5_1武汉大学物理科学与技术学院微电子系常胜武汉大学物理科学与技术学院微电子系常胜注意Simulink仿真中imeasurement模块/vmeasurement模块和Display模块/Scope模块的联合使用Series RLC Branch模块中R、C、L的确定方式R：Resistance设置为真实值Capacitance设置为inf（无穷大）Inductance设置为0C：Resistance设置为0 Capacitance设置为真实值Inductance设置为0L：Resistance设置为0Capacitance设置为inf Inductance设置为真实值武汉大学物理科学与技术学院微电子系常胜MATLAB方式：步骤：建立等效模型→模型数学化→编写M文件计算→得到运算结果优点：理论性强，易于构建算法、模型缺点：较复杂，对电路观测量更改时需更改M文件适用范围：大系统抽象和原理性建模Simulink方式：步骤：选取模块→组成电路→运行仿真→观测仿真结果 优点：直观性强，易于与实际电路对应，易于观察结果 缺点：理论性不强，对电路原理不能得到解析适用范围：具体电路仿真武汉大学物理科学与技术学院微电子系常胜5.1.2 Power System Blockset模块集及powerlib窗口Power System Blockset模块集是MATLAB中专用的电路仿真模块集，其中内含有Electrical Source、Elements等子模块库，而电路仿真常用的DC Voltage Source、Series RLC Branch、Current Measurement等模块都被包含在这个模块集中。
MATLAB电路仿真
（3) 编写MATLAB 仿真程序或建立Simulink 模块方框图， 调试并运行程序。
（4)得出数值解，即仿真结果，对仿真结果进行分析，以 确定结果的可靠性和有效性。
20:24 5

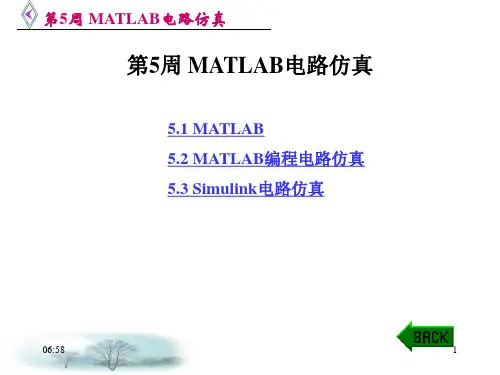

第5周 MATLAB电路仿真
R ＋ f(t ) －
L
i L(t ) ＋ C u C(t ) －
图2-2 一个二阶电路系统
function in=f(t) %输入信号
in=(t>0)*1;%阶跃信号
20:24
10
第5周 MATLAB电路仿真 然后，利用 MATLAB 提供的求解微分方程的指令对 该微分方程组求解。 MATLAB 提供的求解微分方程的算 法有多个，如“ode45”、“ode23” 、“ ode15s” 等，不同 的算法适用的场合稍有不同。例如，通过“ ode45” 函数 求解，MATLAB程序（程序名为ex123.m）如下： 程序2-4 %filename ex123.m L=1;%电感值
%矩阵初始化
xdot(1)=-R/L*x(1)-1/L*x(2)+1/L*f(t);%方程1 xdot(2)=1/C*x(1);%方程2
function in=f(t)%输入信号
in=(t>0)*1;%信号阶跃 而ex123.m的“ode45”语句中仍然将系统状态改为[0，1]。 20:24 18 运行后得到的波形仿真结果如图 2-5所示。
20:24 15
第5周 MATLAB电路仿真 text(0.9,0.07,′＼leftarrowi-L(t)′);grid; figure(2);plot(t,x(:,2));holdon;xlabel(′timesec′);
text(0.5,0.3,′＼leftarrowu-C(t)′);grid;

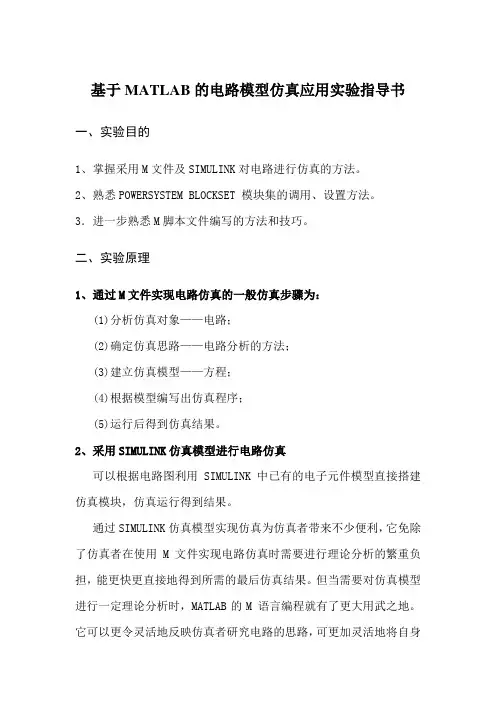

基于MATLAB的电路模型仿真应用
基于MATLAB的电路模型仿真应用实验指导书一、实验目的1、掌握采用M文件及SIMULINK对电路进行仿真的方法。
2、熟悉POWERSYSTEM BLOCKSET 模块集的调用、设置方法。
3．进一步熟悉M脚本文件编写的方法和技巧。
二、实验原理1、通过M文件实现电路仿真的一般仿真步骤为：(1)分析仿真对象——电路；(2)确定仿真思路——电路分析的方法；(3)建立仿真模型——方程；(4)根据模型编写出仿真程序；(5)运行后得到仿真结果。
2、采用SIMULINK仿真模型进行电路仿真可以根据电路图利用SIMULINK中已有的电子元件模型直接搭建仿真模块，仿真运行得到结果。
通过SIMULINK仿真模型实现仿真为仿真者带来不少便利，它免除了仿真者在使用M文件实现电路仿真时需要进行理论分析的繁重负担，能更快更直接地得到所需的最后仿真结果。
但当需要对仿真模型进行一定理论分析时，MATLAB的M 语言编程就有了更大用武之地。
它可以更令灵活地反映仿真者研究电路的思路，可更加灵活地将自身想法在仿真环境中加以验证，促进理论分析的发展。
因此，可根据自己的实际需要，进行相应的选择：采用SINMULIN模块搭建电路模型实现仿真非常直观高效，对迫切需要得到仿真结果的用户非常适用；当用户需要深刻理解及深入研究理论的用户来说，则选择编写M文件的方式进行仿真。
注意：本节实验的电路SINMULINK仿真原理，本节实验主要是应用提供的电路仿真元件搭建仿真模型，类似于传统仿真软件PSPICE 的电路仿真方法。
采用SIMULINK进行电路仿真时元器件模型主要位于仿真模型窗口中SimPowerSystems节点下。
其中本次实验可能用到的模块如下：●“DC Voltage Source” 模块：位于SimPowerSystems 节点下的“Electrical Sources”模块库中，代表一个理想的直流电压源；●“Series RLC Branch” 模块：位于SimPowerSystems 节点下的“Elements”模块库内，代表一条串联RLC 支路。

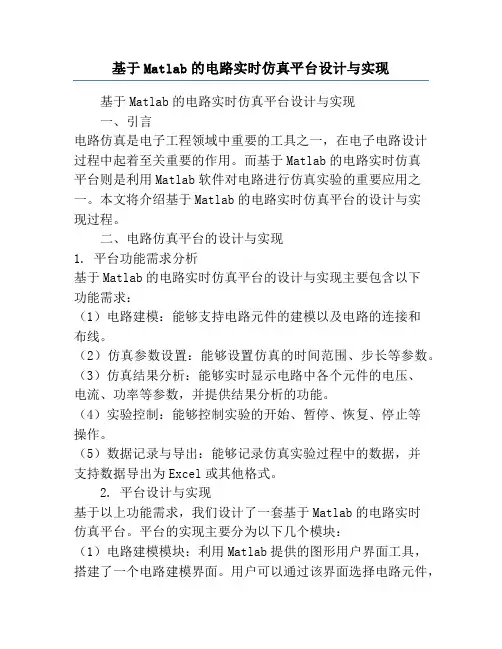

基于Matlab的电路实时仿真平台设计与实现
基于Matlab的电路实时仿真平台设计与实现基于Matlab的电路实时仿真平台设计与实现一、引言电路仿真是电子工程领域中重要的工具之一，在电子电路设计过程中起着至关重要的作用。
而基于Matlab的电路实时仿真平台则是利用Matlab软件对电路进行仿真实验的重要应用之一。
本文将介绍基于Matlab的电路实时仿真平台的设计与实现过程。
二、电路仿真平台的设计与实现1. 平台功能需求分析基于Matlab的电路实时仿真平台的设计与实现主要包含以下功能需求：（1）电路建模：能够支持电路元件的建模以及电路的连接和布线。
（2）仿真参数设置：能够设置仿真的时间范围、步长等参数。
（3）仿真结果分析：能够实时显示电路中各个元件的电压、电流、功率等参数，并提供结果分析的功能。
（4）实验控制：能够控制实验的开始、暂停、恢复、停止等操作。
（5）数据记录与导出：能够记录仿真实验过程中的数据，并支持数据导出为Excel或其他格式。
2. 平台设计与实现基于以上功能需求，我们设计了一套基于Matlab的电路实时仿真平台。
平台的实现主要分为以下几个模块：（1）电路建模模块：利用Matlab提供的图形用户界面工具，搭建了一个电路建模界面。
用户可以通过该界面选择电路元件，并将元件进行连线和布线，从而实现电路的建模。
在建模过程中，用户还可以设置元件的参数和初始条件。
（2）仿真参数设置模块：通过设定仿真的时间范围、步长等参数，用户可以对仿真实验进行灵活的配置，以满足不同的需求。
（3）仿真运行模块：在完成电路建模和参数设置后，用户可以点击“运行”按钮，开始进行仿真实验。
平台利用Matlab强大的计算能力，根据电路模型和仿真参数进行实时的仿真计算，并实时绘制出电路中各个元件的电压、电流曲线等。
用户可以通过切换窗口或界面，实时观察仿真结果。
（4）实验控制模块：平台提供了开始、暂停、恢复、停止等操作按钮，用户可以根据需要自由控制仿真实验的进行。
例如，在观察到关键数据点时，用户可以暂停仿真实验，通过对元件参数的调整，进一步优化电路设计。

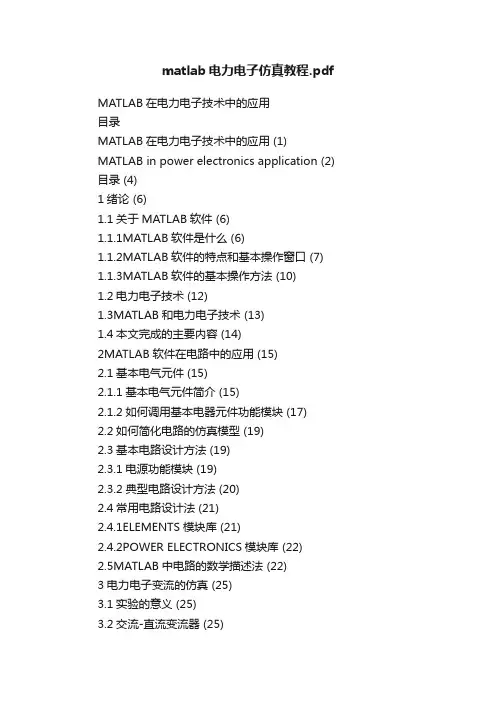

matlab电力电子仿真教程.pdf
matlab电力电子仿真教程.pdfMATLAB在电力电子技术中的应用目录MATLAB在电力电子技术中的应用 (1) MATLAB in power electronics application (2) 目录 (4)1绪论 (6)1.1关于MATLAB软件 (6)1.1.1MATLAB软件是什么 (6)1.1.2MATLAB软件的特点和基本操作窗口 (7) 1.1.3MATLAB软件的基本操作方法 (10)1.2电力电子技术 (12)1.3MATLAB和电力电子技术 (13)1.4本文完成的主要内容 (14)2MATLAB软件在电路中的应用 (15)2.1基本电气元件 (15)2.1.1基本电气元件简介 (15)2.1.2如何调用基本电器元件功能模块 (17)2.2如何简化电路的仿真模型 (19)2.3基本电路设计方法 (19)2.3.1电源功能模块 (19)2.3.2典型电路设计方法 (20)2.4常用电路设计法 (21)2.4.1ELEMENTS模块库 (21)2.4.2POWER ELECTRONICS模块库 (22)2.5MATLAB中电路的数学描述法 (22)3电力电子变流的仿真 (25)3.1实验的意义 (25)3.2交流-直流变流器 (25)3.2.1单相桥式全控整流电路仿真 (26)3.2.2三相桥式全控整流电路仿真 (38)3.3三相交流调压器 (53)3.3.1无中线星形联结三相交流调压器 (53)3.3.2支路控制三角形联结三相交流调压器 (59)3.4交流-交流变频电路仿真 (64)3.5矩阵式整流器的仿真 (67)1绪论1.1关于MATLAB软件作为当今世界最流行的第四代计算机语言，MATLAB软件语言系统，由于它在科学计算，网络控制，系统建模与仿真，数据分析，自动控制，图形图像处理航天航空，生物医学，物理学，通信系统，DSP处理系统，财务，电子商务，等不同领域的广泛应用以及它自身所具备的独特优势，目前MATLAB已备受许多科研领域的青睐与关注。

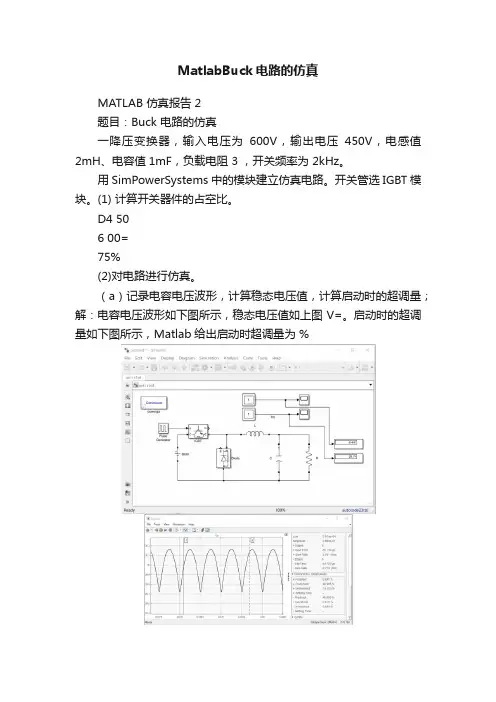

MatlabBuck电路的仿真
MatlabBuck电路的仿真MATLAB 仿真报告 2题目：Buck 电路的仿真一降压变换器，输入电压为600V，输出电压450V，电感值2mH、电容值1mF，负载电阻 3 ，开关频率为 2kHz。
用 SimPowerSystems 中的模块建立仿真电路。
开关管选 IGBT 模块。
(1) 计算开关器件的占空比。
D4 506 00=75%(2)对电路进行仿真。
（a）记录电容电压波形，计算稳态电压值，计算启动时的超调量；解：电容电压波形如下图所示，稳态电压值如上图 V=。
启动时的超调量如下图所示，Matlab给出启动时超调量为 %b)记录电感电流波形，计算稳态电流平均值，记录启动时的电流瞬时峰值；由图 1可以得出，稳态电流平均值为 I=，启动时电流瞬时峰值为.c)测量纹波电压和纹波电流；纹波电压波形如图 1，纹波电流波形如图 2。
图 1中电压最大值 Umax = ；电压最小值为 Umin = .图 2中电流最大值 Imax = ；电流最小值 Imin = .d)用理论分析上述结果。
在开关管打开的时候，电压加在电感两端给电感充电，在开关管闭合的时候，电感两端放电，被电容吸收，无功功率在电路中传输，造成了 V ripple以及 I ripple，导致纹波的产生。
(3) 将电感值修改为。
比较开关管分别选择为IGBT 和IGBT/Diode 时，波形有什么差别，并解释原因。
电感减少以后，将 IGBT换成 IGBT/Diode，电路的波形由原来的CCM工作在了DCM，电路超调量减小，稳定性上升，原因是 IGBT/Diode在 CE 点之间接入一个二极管，似的电路的电流电压被钳制在一个稳定值，电路启动时，不会拥有过大的超调量，电路的稳定性上升。
(4) 以(2)中的仿真为基础，不改变主电路的拓扑和参数，试通过控制手段，降低电路启动时电压电流的超调量。
在电路中加入一个串联校正控制器，电路的超调量有着明显的下降。
matlab电路仿真
Matlab电路仿真软件包-simpowersystems1.入门1.1.SymPowerSystem是什么1.1.1.介绍在Matlab提供的simulink仿真环境下，与其他建模产品结合在一起，用于对电子、机械系统进展建模。
要学会使用SymPowerSystem，应首先学会使用Simulink仿真。
1.1.2.设计中的仿真的作用〔略〕1.1.3.SymPowerSystem仿真库你可迅速将SymPowerSystem投入使用。
该库包含了许多典型的功率设备模型，例如，变压器、导线、机械、能源电子等。

这些仿真模型来源于产品手册，基于工程实际。
SymPowerSystem包含一个主要的库：powerlib。
powerlib库显示了所有包含的模块和模块名称。
1.1.4.SymPowerSystem中的非线性模块〔略〕1.1.5.仿真时需要的环境：Maltab 和Simulink1.2.如何使用该指南1.2.1.对于新用户将学会如下知识和技能：（1）使用该库创建和仿真电子电路模型（2）将一个电子电路于simulink模块连接在一起（3）分析电子电路的稳定状态和频率响应（4）离散化模型，以便加快仿真速度（5）使用矢量图仿真方法（6）构建自定义的非线性仿真模型1.2.2.对于经验丰富的模块用户〔略〕1.2.3.所有用户〔略〕1.3.创建和仿真简单的电路1.3.1.介绍SymPowerSystem允许你对包含线性或非线性的电子电路进展建模和仿真。
在本章节中，您将学习到：（1）浏览SymPowerSystems的powerlib库（2）如何利用SymPowerSystem创建一个简单的电路（3）如何将电路与simulink模块互联。
下述电路是即将创建的电路：图1 要建模和仿真的电路1.3.2.使用powerlib创建电路（1）使用如下命令打开powerlib：powerlib（2）从powerlib的文件菜单下，允许“新建〞菜单命令，新建一个空白电路稳定，存为：circurt1（3）打开Electrical Sources库，复制其中的AC Voltage Source模块到circuit1中（4）双击AC Voltage Source，打开其属性设置对话框，按图1所示进展设置（5）改模块的名称为“Vs〞（6）将elements库中的Parallel RLC Branch模块复制到circuit1中，按图1进展参数设置（7）用同样的方法参加其他模块到电路中（8）注意参加的传输线模块：传输线模块模型图如下〔这是一段模型，一条导线通常有假如干段，每一段参数都一样，如图1所示〕：该模型是对参数分布一致的传输线的模拟。
