E4432B 数字和模拟信号发生器
- 格式:doc
- 大小:86.00 KB
- 文档页数:5

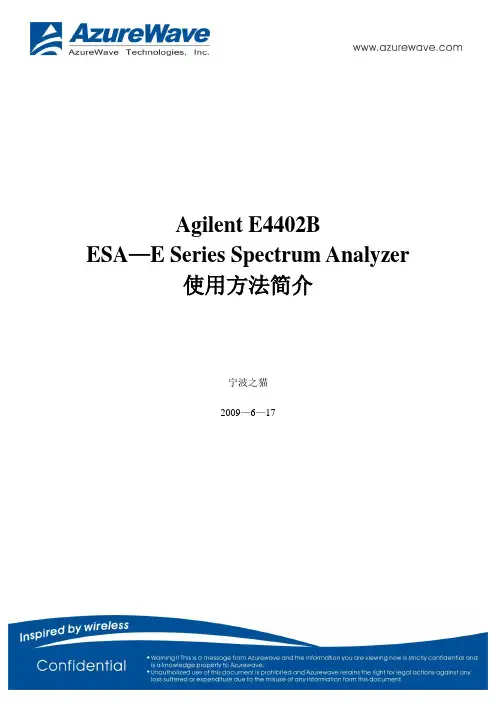

Agilent E4402B ESA—E Series Spectrum Analyzer使用方法简介宁波之猫2009—6—17目录1简介 (3)2.面板 (3)2。
1 操作区 (3)2.2 屏幕显示 (5)3.各功能区的使用 (6)3。
1 Control(控制)功能区 (6)3.1。
1 Frequency Channel: (6)3。
1。
2 Span X Scale (7)3.1。
3 Amplitude Y Scale (7)3.1.4 Input/Output (7)3.1.5 View/Trace (7)3。
1.6 Display (8)3.1.7 Mode (8)3.1。
8 Det/Demod (8)3。
1。
9 Auto Cuple (8)3。
1.10 BW/Avg (8)3。
1。
11 Trig (9)3.1.12 Single (9)3。
1。
13 Sweep (9)3。
1。
14 Source (9)3。
2 Measure(测量)功能区 (9)3。
2。
1 Measure (9)3.2。
2 Meas Setup (10)3.2。
3 Meas Control (10)3。
3 System(系统)功能区 (10)3.3.1 System (10)3。
3.2 Preset (10)3.3。
3 File (10)3。
3.4 Print Setup&Print (11)3。
4 Marker(标记)功能区 (11)3.4.1 Marker (11)3。
4.2 Peak Search (11)3.4。
3 Freq Count (11)3.4.4 Marker → (11)4。
测试步骤举例 (11)1简介Agilent ESA—E系列是能适应未来需要的Agilent中性能频谱分析仪解决方案。
该系列在测量速度、动态范围、精度和功率分辨能力上,都为类似价位的产品建立了性能标准。
它灵活的平台设计使研发、制造和现场服务工程师能自定义产品,以满足特定测试要求,和在需要时用新的特性升级产品.该产品采用单键测量解决方案,并具有易于浏览的用户界面和高速测量的性能,使工程师能把较少的时间用于测试,而把更多的时间用在元件和产品的设计、制作和查错上。
深圳国人通信有限公司GSM900M无线选带室内主机(1W、2W)GSM900M无线选带直放站(5W)整机调试说明文件编号:SGR2.012.970TS版本:V1.0生效日期:编制:部门/职位:开发工程师日期:初审:部门/职位:项目经理日期:复审:部门/职位:部门经理日期:批准:部门/职位:总工程师日期:版权:深圳国人通信有限公司本文件之版权属深圳国人通信有限公司所有,未经书面批准不得随意复制外传。
文件更改履历表目录1 测量条件 (1)2 测试所需仪器列表 (1)3 测试连接框图 (1)4 测试附加损耗及测试仪器的校准 (3)5 测试内容及规范 (4)5.1 最大输出功率 (4)5.2 ALC自动电平控制 (5)1.1. 最大增益 (5)5.3 增益调节范围 (5)5.4 增益调节步长及步长误差 (5)5.5 带外杂散发射 (6)5.6 互调衰减 (6)5.7 输入输出电压驻波比 (6)5.8 时延测试 (6)5.9 带内波动 (7)5.10 环境实验 (7)5.11 动态老化试验 (7)6 监控单元的使用方法 (7)6.1 监控程序烧录 (7)6.1.1 烧录准备工具: (7)6.1.2 烧录步骤 (8)6.1.3 注意事项: (10)6.2 中移协议 (12)6.2.1 配置界面 (12)6.2.2 进入主菜单 (13)6.2.3 设备信息 (13)6.2.4 设置参数 (15)6.2.5 告警和状态 (18)6.2.6 实时采样数据 (19)6.3 联通协议 (20)6.3.1 配置界面 (21)6.3.2 设置类操作 (22)6.3.3 查询类操作 (28)7 注意事项 (32)7.1.1 注意事项 (32)本文件中所应用的调试工具及软件版本:序号名称用途备注1 中移工具“TestToolv1.1.2 中移协议整机调试2 简易网管工具V2.0 联通协议整机调试更新配置文件3 LPC2000 Flash Utility V2.2.1 整机程序烧录4 带串口电脑1台整机调试5 万用表测量电池电压6 镊子拨码开关7 小号十字螺丝刀拧电池盖板螺丝1测量条件应在下列正常工作条件下进行测量:-温度:+15℃~+35℃-相对湿度:45~75%2测试所需仪器列表信号源Agilent E4438C/E4432B 2台频谱分析仪Agilent E4405B/E4402B 或ADVANTEST 1台矢量网络分析仪Agilent 8573ES 1套噪声系数仪Agilent N8973A 1套合路器(3dB)1个衰减器30dB( 25W以上) 2个衰减器20 dB( 25W以上) 1个隔离器800M-1G 2个3测试连接框图图2 测试功率、增益、ALC 、增益调节步长误差等指标连线图图3 驻波测试连接图矢量网络分析仪直放站重发 施主匹配负载信号发生器1信号发生器2合路器频谱仪信号发生器1信号发生器2合路器频谱仪隔离器隔离器30衰减输入校准输出校准信号发生器1信号发生器2合路器频谱仪直放站重发 施主隔离器30衰减(直放站重发施主30衰减矢量网络分析仪图4 波动/时延测试连接图4测试附加损耗及测试仪器的校准如图(1)所示,将信号源与直放站输入端口之间的线损校入信号源,将直放站输入端口与频谱分析仪之间的损耗校入频谱分析仪。
实验一虚拟信号发生器的的设计学号:044100116 班级:通信041 姓名:马吉炜【实验目的】1.学习和掌握基于LabVIEW开发环境的编程技术2.学习和掌握LabVIEW中信号发生节点的使用3.熟悉虚拟仪器的组成【【实验内容】设计一基于PC机的信号发生器,能够产生方波、正弦波、三角波、锯齿波以及任意函数的波形,并能满足一定的性能指标。
一、信号发生器的用途在研制、生产、使用、测试和维修各种电子元器件、部件以及整机设备时,都需要有信号源,由它产生不同频率、不同波形的电压、电流信号并加到被测器件、设备上,用其他测量仪器观察、测量被测者的输出响应,以分析确定它们的性能参数,如图所示。
这种提供测试用电信号的装置,统称为信号发生器,用在电子测量领域,也称为测试信号发生器。
和示波器、电压表、频率计等仪器一样,信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。
二、信号发生器按输出波形分类根据使用要求,信号发生器可以输出不同波形的信号。
按照输出信号的波形特性,信号发生器可分为正弦信号发生器和非正弦信号发生器。
非正弦信号发生器又可包括:脉冲信号发生器、函数信号发生器、扫频信号发生器、数字序列信号发生器、图形信号发生器、噪声信号发生器等。
三、信号发生器的性能指标输出波形----能产生正弦波,余弦波,方波,锯齿波,三角波以及任意函数的波形,可以根据需要改变波形的频率和幅值。
频率范围----理论上全频段,但具体涉及到计算机性能。
输出电压----一般指输出电压的峰—峰值。
波形特性----不同波形有不同的表示法。
一般正弦波和三角波的特性用非线性失真系数表示;而方波的特性参数是上升时间。
如正弦信号发生器的输出在理想情况下应为单一频率的正弦波,但由于信号发生器内部放大器等元、器件的非线性,会使输出信号产生非线性失真,除了所需要的正弦波频率外, 还有其他谐波分量。
人们通常用信号频谱纯度来说明输出信号波形接近正弦波的程度,并用非线性失真系数γ表示:%100122322⨯+++=U U U U nγ1U 是基频分量的振幅,i U 是第i 次谐波分量的振幅。

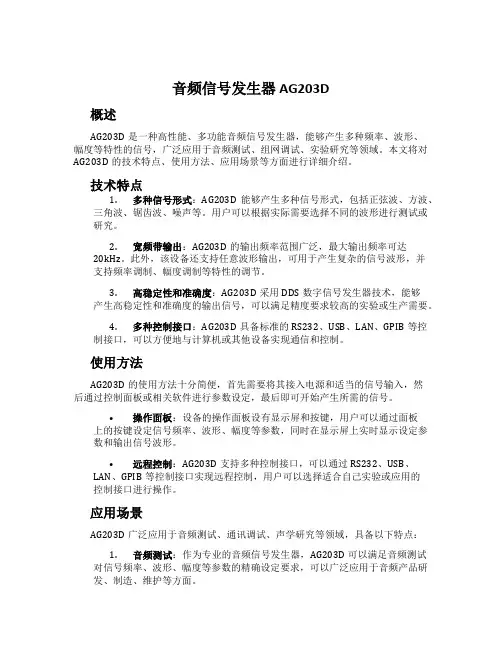

音频信号发生器 AG203D概述AG203D是一种高性能、多功能音频信号发生器,能够产生多种频率、波形、幅度等特性的信号,广泛应用于音频测试、组网调试、实验研究等领域。
本文将对AG203D的技术特点、使用方法、应用场景等方面进行详细介绍。
技术特点1.多种信号形式:AG203D能够产生多种信号形式,包括正弦波、方波、三角波、锯齿波、噪声等。
用户可以根据实际需要选择不同的波形进行测试或研究。
2.宽频带输出:AG203D的输出频率范围广泛,最大输出频率可达20kHz。
此外,该设备还支持任意波形输出,可用于产生复杂的信号波形,并支持频率调制、幅度调制等特性的调节。
3.高稳定性和准确度:AG203D采用DDS数字信号发生器技术,能够产生高稳定性和准确度的输出信号,可以满足精度要求较高的实验或生产需要。
4.多种控制接口:AG203D具备标准的RS232、USB、LAN、GPIB等控制接口,可以方便地与计算机或其他设备实现通信和控制。
使用方法AG203D的使用方法十分简便,首先需要将其接入电源和适当的信号输入,然后通过控制面板或相关软件进行参数设定,最后即可开始产生所需的信号。
•操作面板:设备的操作面板设有显示屏和按键,用户可以通过面板上的按键设定信号频率、波形、幅度等参数,同时在显示屏上实时显示设定参数和输出信号波形。
•远程控制:AG203D支持多种控制接口,可以通过RS232、USB、LAN、GPIB等控制接口实现远程控制,用户可以选择适合自己实验或应用的控制接口进行操作。
应用场景AG203D广泛应用于音频测试、通讯调试、声学研究等领域,具备以下特点:1.音频测试:作为专业的音频信号发生器,AG203D可以满足音频测试对信号频率、波形、幅度等参数的精确设定要求,可以广泛应用于音频产品研发、制造、维护等方面。
2.通讯调试:AG203D可以配合测试仪器,产生模拟或数字通讯信号进行通讯调试,特别是在语音通讯领域,可以模拟复杂的语音信号加以测试,对通讯设备的研发和维护具有重要意义。
Agilent E4438C信号发生器Agilent E4438C信号发生器是一种高性能的无线信号发生器,它可以产生宽带、模拟和数字调制信号。
本文档将介绍Agilent E4438C信号发生器的主要性能指标和应用领域。
主要性能指标频率范围Agilent E4438C信号发生器的频率范围非常广泛,可以覆盖从250kHz到6GHz的频率范围。
频率精度非常高,最小可以达到0.001Hz,而频率稳定性则非常好,可以达到10ppm/hour。
输出功率Agilent E4438C信号发生器的输出功率可以在-136dBm到+21dBm之间进行调节。
如果需要更高的输出功率,可以通过外部放大器进行增益。
而输出功率的精度和稳定性都非常高,可以在0.5dB以内。
调制功能Agilent E4438C信号发生器支持多种调制方式,包括AM、FM、PM、FSK、BPSK、QPSK等数字调制方式,以及调频、调相、调幅等模拟调制方式。
此外,Agilent E4438C信号发生器还可以同时输出多种调制信号,用于测试多媒体和数字通信系统。
硬件和软件接口Agilent E4438C信号发生器具有丰富的接口方式,包括USB、LAN、GPIB等。
同时,Agilent也提供了一些软件开发工具,可以方便地进行编程操作。
这些接口和软件工具为用户提供了丰富的实验操作手段。
应用领域Agilent E4438C信号发生器主要应用于通信和雷达系统的设计、测试和验证。
以下是一些常见的应用场景:通信系统测试Agilent E4438C信号发生器可以模拟各种无线网络(如802.11、3G、4G、5G 等)信号,用于测试无线通信系统的性能。
通过设置不同的调制方式和信号特性,可以模拟出各种现实场景下的通信信号,对无线通信系统的覆盖范围、带宽、误码率等性能指标进行测试。
雷达系统测试Agilent E4438C信号发生器可以用于测试雷达系统的性能,包括目标探测、跟踪、识别、干扰抵抗等方面。

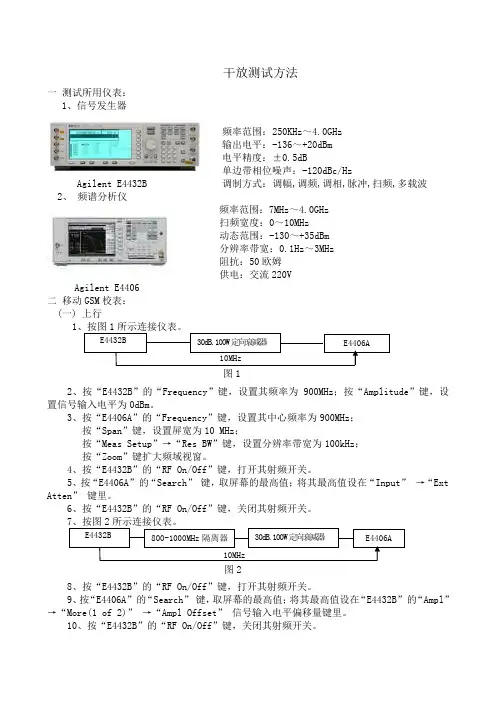

干放测试方法一 测试所用仪表:1、信号发生器频率范围:250KHz ~4.0GHz输出电平:-136~+20dBm电平精度:±0.5dB单边带相位噪声:-120dBc/HzAgilent E4432B 调制方式:调幅,调频,调相,脉冲,扫频,多载波2、 频谱分析仪频率范围:7MHz ~4.0GHz扫频宽度:0~10MHz动态范围:-130~+35dBm分辨率带宽:0.1Hz ~3MHz阻抗:50欧姆供电:交流220VAgilent E4406二 移动GSM 校表:(一) 上行12、按“E4432B ”的“Frequency ”键,设置其频率为900MHz ;按“Amplitude ”键,设置信号输入电平为0dBm 。
3、按“E4406A ”的“Frequency ”键,设置其中心频率为900MHz ;按“Span ”键,设置屏宽为10 MHz ;按“Meas Setup ”→“Res BW ”键,设置分辨率带宽为100kHz ;按“Zoom ”键扩大频域视窗。
4、按“E4432B ”的“RF On/Off ”键,打开其射频开关。
5、按“E4406A ”的“Search ” 键,取屏幕的最高值;将其最高值设在“Input ” →“Ext Atten ” 键里。
6、按“E4432B ”的“RF On/Off ”键,关闭其射频开关。
9、按“E4406A ”的“Search ” 键,取屏幕的最高值;将其最高值设在“E4432B ”的“Ampl ” →“More(1 of 2)” →“Ampl Offset ” 信号输入电平偏移量键里。
10、按“E4432B ”的“RF On/Off ”键,关闭其射频开关。
11、按“E4406A”的“Save”键,输入“1”,按“ Enter”。
(二)下行1—10与(一)中的1—10基本相同,只是把“Frequency”改为945 MHz。
11按“E4406A”→“Input”→“Input Atten”键,设置其内部衰减为20dB。
E4432B 数字和模拟信号发生器详细介绍:²250KHz-3000MHz²供单信道和多信道CDMA用的测量专用卡²用于I和Q的20 MHz射频带宽²极度高的电平精度²步进扫描(频率、功率和列表)²宽带调幅、调频和调相²内部数据发生器和突发脉冲功能(选件UN8)²灵活形成定制调制选件UN8,UND)²机内有供DECT、GSM、NADC、PDC、PHS和TETRA用的TDMA格式(选件UN8)²内部双任意波形发生器(选件UND)²内部误码率分析仪(选件UND7)²3年保用期产品介绍Agilent ESG-D系列射频信号发生器除具有广泛的特性和优良的模拟性能之外,还提供多种数字调制功能,而且在价格方面亦能被用户所接受。
他们提供了极好的调制精度和稳定度,以及空前的电平精度。
AgilentESG-D系列特别适于满足当前数字接收机测试、元器件测试和本地振荡器应用日益提高的要求。
专门定制的调制和DECT、EDGE、GSM、NADC、PDC、PHS、TETRA标准(选件UN8)内部生成通用标准的信号来对接收机进行测试。
改变调制类型、数据、码元速率、滤波器型式和滤波因数,以生成供元器件和系统容限测试用的定制信号。
很容易配置时隙来模拟不同类型的通信业务量、控制信道或同步信道(或突发信号)。
可产生具有内部突发功能移动站或基站传输。
还降低了对具有综合数据生成功能的外部设备的需求。
内部双任意波开发生器(选件UND)能重现几乎任何以数学形式生成的波形。
可下载长波形或多个波形(达1M取样),以放置或贮存到非易失RAM中供随后使用。
14比特的数模转换器(DAC)分辨率扩大了动态范围和改善了噪声性能。
在对I/Q生成进行优化后,双任意波形发生器选件将使装置大为简化。
W-CDMA和Cdma 2000能产生符合正在拟定的国际标准的正确编码信号。
模拟用于基站和移动接收机测试的全编码信道或部分编码统计修正的多信道信号,可以对用于正在拟定的国际3G标准的有源元件进行精确的大容量测试。
多信道和多载波CDMAAgilent ESG-D系列提供CDMA(选件UN5)测量专用卡。
用多个信道产生多载波CDMA信号,每个载波用于基站和移动站的系统或元件测试。
通过选择预定的多载波CDMA配置或明确确定每个信道对每个载波的特性,可以为某些特殊的需要,如互补累积分布函数(CCDF)专门制定某种测试。
内部误码率分析仪(选件UN7)为测量灵敏度和选择性而进行误码率分析。
选件UN7提供用于PN9或PN15比特序列的分析功能,并指出用户规定的测试极限的合格或不合格条件。
宽带I和Q调制利用模拟I和Q输入,产生复杂的调制格式,以满足射频数字通信系统开发研究和测试的需要。
机内正交调制器处理I和Q输入信号,以在10MHz(1dB)带宽范围提供极高的调制精度和稳定度。
极高的电平精度Agilent ESG-D系列射频信号发生器能在宽的功率范围(+13dBm~-136dBm,利用选件UNB时为+17dBm~-136dBm)以极高的电平精度进行精确、有效的灵敏度测试。
内部调制格式的电平精度优于±1.1dB(典型值为+0.6dB),从而保证甚至对最灵敏的数字接收机也能进行精密测量。
技术指标²频率:250kHz~3000MHz²关于模拟远程编程和一般技术指标,参阅ESG系列数字调制的电平精度(ALC接通;相对于连续波;伪随机二进制脉冲序列(PRBS)已调数据)^1л/4DQPSK或QPSK格式:±0.15dB (采用余弦平方或余弦平方根滤波器,α≥0.35;1KHz≤符号速率≤1MHz,射频频率≥25MHz;功率≤最大额定值-3dBm或用选件UNB时为-6dBm)²恒定幅度格式(FSK,GSMK等):功率电平精度未降低²ALC断开时的电平精度^2:±0.3dB,典型值(在完成功率搜索之后,相对于ALC接通时的连续波电平精度;若启动外部I/Q:SQR1^2+Q^2+0.5 V rms)²I/Q调制²I&Q输出²输入阻抗:50Ω²满刻度输入:SQR1^2+Q^2=0.5 V rms²调节/减损(额定值):²直流偏置:(I和Q分别独立可调)+100%²I/Q增益比:±4dB²I/Q正交:±10°²直流矢量精度²相对于满刻度,功率≤+7dBm(对于选件UNB,≤+10dBm)²^1去除原点偏离时在满刻度上测得的数据。
²突发脉冲包络²通/断比:Vin:≤-1.05V ≤3GHz:>75dB >3Ghz:>60dB²上升/下降时间:<2μs,典型值最小突发脉冲串速率²ALC接通:10Hz,典型值²ALC切断:DC²外部输入:Ext 1²输入阻抗:50Ω²输入电压:²射频断开:-1.0V²射频接通:0V 相干载波输出²范围:250MHz到最高载波频率²电平: 0dBm+5dB,典型值²阻抗:50Ω²可选用的实时I/Q基带发生器(选件UN8)调制格式²PSK:BPSK,QPSK,OQPSK,л/4DQPSK,8PSK,16PSK,D8PSK²MSK:用户定义的相位偏移²QAM:4,16,32,64,256²FSK:对称的2,4,8,16²定制FSK:用户定义的非对称FSK²定制I/Q:I和Q的16个独特值的变换²滤波器:Nyquist,Root Nyquist,高斯,定制FIR²滤波器速率:α:0-1;BT 0。
1-1²码元速率:可调到高达12M码元/秒²数据结构²帧和时隙可以配置成不同类型的业务承载信道或控制信道。
时隙的数据域可以接受用户文件,PRBS(伪随机二进制脉冲序列)或具有适当时钟的外部数据。
²内部数据伪随机模式:连续PN9,PN11,PN15,PN20或PN23²重复时序:任意4比特时序²可下载的数据²最大容量(模式RAM):1 Mbit,8 Mbit(选件UN9)最小容量(用户文件):128kbytes外部数据²输入:数据,比特/码元时钟(接受规定数据速率±5%的各种速率)²基准频率:内部或外部1、2、5、10MHz基准。
数据时钟可以锁定到外部13MHz GSM基准上)。
²帧触发延迟控制²范围:0-65,535bits²分辩率:1 bit内部突发脉冲成形控制上升/下降时间范围:直到30bits上升/下降延迟范围:0-63.5bits²I/Q输出²EVM(NADC,PDC,PHS,TETRA):1% rms可选用的双任意波形发生器(选件UND)通道数:2分辩率:14 bit(I/6384)波形存储长度重现:1 M取样/通道贮存(非易失RAM):1 M取样/通道波形段长度:16个取样-1M取样段数:128定序:连续重复取样速率:1Hz-40MHz输出端再建的滤波器类型:椭圆Fcutoff(额定,3dB): 250KHz,.5MHz和直通基带频谱纯度(典型、满刻度正弦波,>20x过取样)谐波失真:<100KHz:<-80dBc100KHz-2MHz:<-65dBc非谐波寄生信号:<-80dBc相位噪声:<-120dBc/Hz(在20KHz偏移下,1MHz正弦波的基带输出)互调(IM)性能:<-69dBc(在满刻度处的950KHz和1050KHz的两个正弦波)可选用的误码率分析仪(选件UN7)时钟速率:100Hz-10MHz被支持的数据模式:PN9,PN15分辩率:10位数最小同步长度:9bit(PN9<2 MHz)比特序列长度:100bit-同步后的4.294 Gbit多信道CDMA测量专用卡(选件UN5)寄生发射(典型dBc,大的波峰因数)芯片(码元)速率:可从1KHz调到10MHz,4x过取样预定信道配置:导频,9,32,64,反向p:0.9996(<4 dBm,IS-95滤波器,<2GHz,典型值)用户定义的信道信道数:1-256沃尔什代码:0-63信道功率:0- -40dBm伪道机噪声(PN)偏移:0-511数据:00-FF(十六进制)或随机数据订货信息Agilent E4430AOpt 1CM 机架安装配件,p/n 5063-9214Opt 1CN面板把手配件,p/n 5063-9227Opt 1CP带有把手的机架安装配件,p/n 5063-9227Opt 1E5附加高稳定度时基Opt 1EM将所有面板连接器移到后面板上Opt UNA UN8的另一个时隙功率电平控制选件Opt UNB带有机械衰减器的高功率选件Opt UND内部双任意波形发生器Opt UN5用于UND的单信道和多信道CDMA测量专用卡Opt H03单信道CDMA测量专用卡Opt UN7内部误码率分析仪Opt 符合TDMA标准的实时I/Q基带发生器Opt UN9用于UN8的附加7 Mbits RAM存储器Opt 用于UND的W-CDMA测量专用卡Opt H98 W-CDMA接收机测试基带发生器Opt H99 W-CDMA、CDMA、TETRA的经改进的邻近信道功率(ACP)性能附件运输箱 p/n 9211-1296Agilent 83300A 远程控制接口。
