电线的认识 2

电线的几种分类
电线是电力传输和通信的重要组成部分，根据不同的用途和特点，电线可以分为多种类型。

本文将从几个方面介绍电线的分类。

一、按导体材料分类
1. 铜线：铜线是一种常见的导体材料，具有良好的导电性能和可塑性，适用于低电压、大电流的场合。

2. 铝线：铝线相对于铜线来说，价格更为经济，但导电性能稍逊于铜线，适用于中低电压、小电流的场合。

3. 铜铝合金线：铜铝合金线是铜线和铝线的混合物，具有铜线的导电性能和铝线的经济性，适用于中低电压、大电流的场合。

二、按绝缘材料分类
1. PVC电线：PVC电线是一种常见的绝缘材料，具有良好的耐磨性和耐腐蚀性，适用于低电压、小电流的场合。

2. XLPE电线：XLPE电线是一种高压电线，具有良好的耐高温性和耐电压性能，适用于高电压、大电流的场合。

3. 橡胶电线：橡胶电线具有良好的耐寒性和耐热性，适用于低温或高温环境下的电力传输。

三、按用途分类
1. 电力电缆：电力电缆是一种用于输送电力的电线，适用于各种电力设备和电力系统。

2. 通信电缆：通信电缆是一种用于传输信号的电线，适用于电话、电视、计算机等通信设备。

3. 控制电缆：控制电缆是一种用于控制电气设备的电线，适用于各种自动化控制系统。

电线的分类有很多种，不同的电线适用于不同的场合和用途。

在选择电线时，需要根据实际情况进行选择，以确保电力传输和通信的安全和稳定。

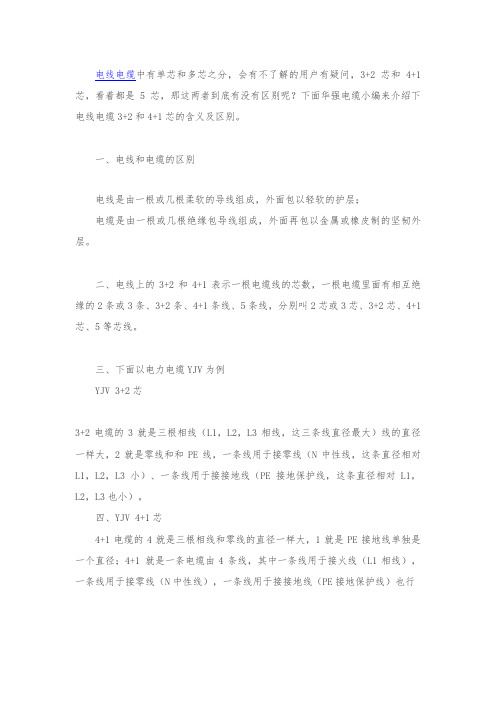

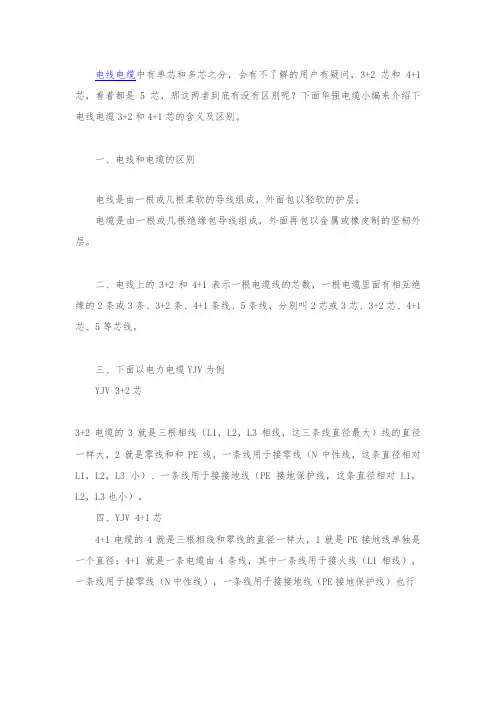

芯，看着都是5芯，那这两者到底有没有区别呢？下面华强电缆小编来介绍下电线电缆3+2和4+1芯的含义及区别。

一、电线和电缆的区别
电线是由一根或几根柔软的导线组成，外面包以轻软的护层；
电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

二、电线上的3+2和4+1表示一根电缆线的芯数，一根电缆里面有相互绝缘的2条或3条、3+2条、4+1条线、5条线，分别叫2芯或3芯、3+2芯、4+1芯、5等芯线。

三、下面以电力电缆YJV为例
YJV 3+2芯
3+2电缆的3就是三根相线（L1，L2，L3相线，这三条线直径最大）线的直径一样大，2就是零线和和PE线，一条线用于接零线（N中性线，这条直径相对L1，L2，L3小）、一条线用于接接地线（PE接地保护线，这条直径相对L1，L2，L3也小）。

四、YJV 4+1芯
4+1电缆的4就是三根相线和零线的直径一样大，1就是PE接地线单独是一个直径；4+1 就是一条电缆由4条线，其中一条线用于接火线（L1相线），一条线用于接零线（N中性线），一条线用于接接地线（PE接地保护线）也行。

二根火线一根零线是380伏吗在家庭电路中，我们常常听到“二根火线一根零线”，这是形容整个电路线路的一种表达方式。

但是关于它是否代表380伏的争议却一直存在着。

今天，我将带您一起来详细了解一下这个问题。

首先，我们先来了解一下“二根火线一根零线”的含义。

所谓“二根火线”，是指电路中的两根带电线，一般分别为火线L1和火线L2。

而“一根零线”，则是指电路中的一个带零电位的线，代表为零线N。

这三根线通常都是由铜材料制成的导线。

火线L1和火线L2分别是电力系统提供的两种交流电压，通常分别为220伏和380伏。

而零线N则是与地线相连接的，具有零电位的特性。

所以“二根火线一根零线”代表的是一个交流电路，其中的两根带电线分别为220伏和380伏，而剩下的那根线则是零电位。

然而，事实并非如此简单。

在家庭住宅中，我们常用的电源电压通常为220伏，而非380伏。

所以在大多数情况下，所谓的“二根火线一根零线”其实是一个220伏的电路。

这是因为大多数家庭所使用的电器设备，都是根据220伏的电压标准设计的。

那么为什么会有人将“二根火线一根零线”与380伏联系起来呢？这是因为在工业和商业用电中，通常使用的是380伏的电压。

而这些场所所用的电路，确实是由两根380伏的火线和一根零线组成的。

所以，在这种情况下，我们可以说“二根火线一根零线”代表的是一个380伏的电路。

综上所述，二根火线一根零线是一个常见的电路形式，但它并不一定代表380伏。

在家庭住宅中，它通常是一个220伏的电路，而在工业和商业用电中，它可能是一个380伏的电路。

所以，在进行电路连接时，我们需要根据实际情况选择合适的电压标准，确保电路的安全运行。

最后，我想再次强调，电路的连接和使用需要具备一定的电气知识和技能。

如果您对电路连接存在疑问，或者需要进行安装、维修等工作，最好请专业人士或电工进行操作，以确保人身和财产的安全。

希望通过本文的介绍，您对“二根火线一根零线”的含义有了更清晰的认识。

电线电缆规格型号表型号规格用途材料AXV 2.5mm²家庭用电线铜导体，PVCBV 1.5mm²照明电线铜导体，PVC BVV 4mm²家庭装修用线铜导体，PVCRV 2.5mm²信号线铜导体，PVC AVVP 10mm²高频电缆铜导体，PVC WDZ-BYJ 1.5mm²阻燃电线铜导体，PVC KVV 1mm²控制电缆铜导体，PVCZR-KVVP 4mm²阻燃控制电缆铜导体，PVCNYY-J 2.5mm²铁路电缆铜导体，PVCN2XY 10mm²外部电缆铜导体，PVC以上是电线电缆常用型号、规格以及用途的规格型号表，下面将对表中的电线电缆进行详细说明。

1. AXV•规格：2.5mm²•用途：家庭用电线•材料：铜导体，PVC绝缘层AXV电线是一种常用的家庭用电线，主要用于家庭电路的照明、插座和电器设备的供电。

该型号电线的导体材料为铜，有很好的导电性能，能够保证电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

2. BV•规格：1.5mm²•用途：照明电线•材料：铜导体，PVC绝缘层BV电线是一种常用的照明电线，主要用于住宅和商业建筑的照明系统。

该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

3. BVV•规格：4mm²•用途：家庭装修用线•材料：铜导体，PVC绝缘层BVV电线是一种常用的家庭装修用线，主要用于家庭装修中的电路布线。

该型号电线的导体采用铜材料，具有良好的导电性能，能够确保电流的稳定传输。

绝缘层采用PVC材料，具有良好的耐热性和绝缘性能，能够有效地防止电线发生短路或漏电的情况。

4. RV•规格：2.5mm²•用途：信号线•材料：铜导体，PVC绝缘层RV电线是一种常用的信号线，主要用于信号传输和控制回路。

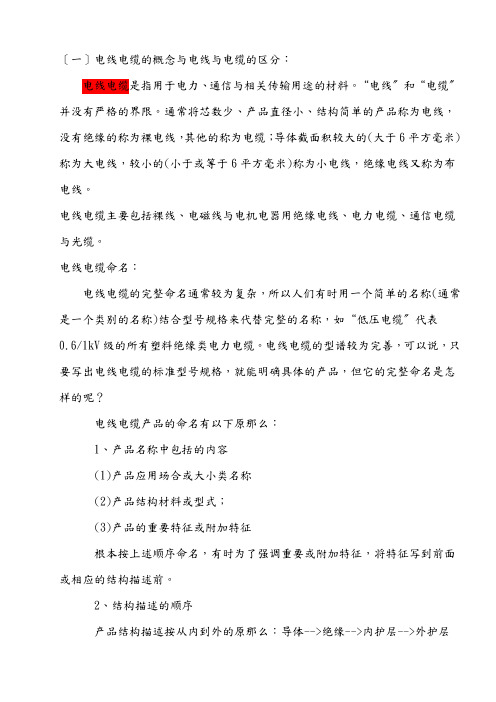

〔一〕电线电缆的概念与电线与电缆的区分：电线电缆是指用于电力、通信与相关传输用途的材料。

“电线〞和“电缆〞并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线与电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆〞代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原那么：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征根本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原那么：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV〞——使用场合/电压等级“阻燃〞——强调的特征“铜芯〞——导体材料“交联聚乙烯绝缘〞——绝缘材料“钢带铠装〞——铠装层材料与型式(双钢带间隙绕包)“聚氯乙烯护套〞——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆〞——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

施工现场电线安全知识一、施工现场的配电线路1.现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。

导线架设在专用电线杆上。

2.架空线的导线截面最低不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10mm2；当用铝芯绝缘线时，其截面不小于16mm2跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2，绝缘铜线截面不小于16mm2。

3.架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数的50%，且一根导线只允许有一个接头；线路在跨越铁路、公路、河流、电力线路档距内不得有接头。

4.架空线路相序的排列：(1)TT系统供电时，其相序排列：面向负荷从左向右为L1、N、L2、L3。

(2)TN-S系统或TN-C-S系统供电时，-和保护零线在同一横担架设时的相序排列：面向负荷从左至右为L1、N、L2、L3、PE。

(3)TN-S系统或TN-C-S系统供电时，动力线、照明线同杆架设上、下两层横担，相序排列方法：上层横担，面向负荷从左至右为L1、L2、13;下层横担，面向负荷从左至右为L1、(12、L3)、N、PE。

，当照明线在两个横担上架设时，最下层横担面向负荷，最右边的导线为保护零线PE。

(4)架空线路的档距一般为30m，最大不得大于35m；线间距离应大于0.3m。

(5)施工现场内导线最大弧垂与地面距离不小于4m，跨越机动车道时为6m。

(6)架空线路所使用的电杆应为专用混凝土杆或木杆。

当使用木杆时，木杆不得腐朽，其梢径应不小于130mm。

(7)架空线路所使用的横担、角钢及杆上的其他配件应视导线截面、杆的类型具体选用杆的埋设、拉线的设置均应符合有关施工规范。

二、施工现场的电缆线路1.电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设。

2.电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。

3.橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。

第2章 常用电工材料、装置与器件
2.1 电线与电缆
2.1.1电线、电缆的种类与规格
1．种类
低压配电系统中使用的电线有多种，按导体材料不同分为铜钱和铝钱，按芯线的根数不同分为单芯和多芯（7芯、19芯、49芯等）两种，按外层有无绝缘材料分为裸线、包皮线及电缆三种，按包皮使用绝缘材料不同分为聚氯乙烯绝缘导线和橡皮绝缘导线两种，根据使用场所不同电缆又有多种型号。

从使用角度上对电线的要求是，芯线导电率高（电阻率小）、机械强度大、耐腐蚀、质地均匀、表面光滑无氧化、无裂纹、绝缘外皮应绝缘电阻高、耐压强度大、质地柔韧且有一定的机械强度及耐酸、油、碱、臭氧等的腐蚀。

电缆是一种多芯的电线，即在一个绝缘护套内有多根相互绝缘的电线，用来将各种移动的用电设备连接到配电盘上。

对电缆的要求除上述性能外，还要求其各芯线之间的绝缘电阻高，不易发生短路现象。

2．型号与规格
常用聚氯乙烯绝缘电线的型号有三种：BV——铜芯塑料线，BVR——铜芯塑料软线，BLV——铝芯塑料线，其规格分别如表2-1～表2-3所示。

— 49 —。

电线、电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，而经常接触电缆电线的不只是电工行业的工作人员，我们每个人家里都少不了电线电缆，大家都知道电缆里面的几根线上都有不同的颜色，但是有多人少清楚这些五颜六色的导线外皮（表皮）分别表示什么意思？下面给大家介绍一下电线电缆表皮每一个颜色的含义！1导线外皮颜色的规定国标：黄、绿、红．蓝分别代表A．B．C．N欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；标准：GB7947-2006（IDT IEC60446-1999）：2下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。

1、优先使用黑色或棕色表示系统中的交流相导体。

2、仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。

3、在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。

为避免混淆推荐使用淡蓝色。

香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝；中性线：黑；保护地：黄绿色新：三相：棕、黑、灰；中性线：蓝；保护地：黄绿色交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路：红黑色并行。

直流电路的正极：棕色；负极：蓝色；3依导线颜色标志电路时黑色：装置和设备的内部布线。

棕色：直流电路的正极。

红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。

黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。

绿色：三相电路的B相。

零线、地线、火线知识点
零线、地线、火线相关知识如下：
1. 火线：火线是用来供电的线路，电压通常为220V，也是电器设备连接到电能的一个来源。

2. 零线：零线也是供电线路，但它通常是变压器中性点引出的线路，与火线共同组成回路，来提供家庭电路中用电器工作的电源电压。

零
线同样是带电的，但由于地线良好的接地使它对地的电压通常保持在0.几伏到两伏之间。

3. 地线：地线是接地的线路，能保证用电安全，并使得电气设备不会因为外壳带电而发生危险。

虽然地线也有电压，但通常不会对身体造
成伤害，如需了解更多关于地线的信息可以查阅专业书籍。

以上信息仅供参考，如需了解更多信息，请查阅专业书籍或咨询专业
人士。

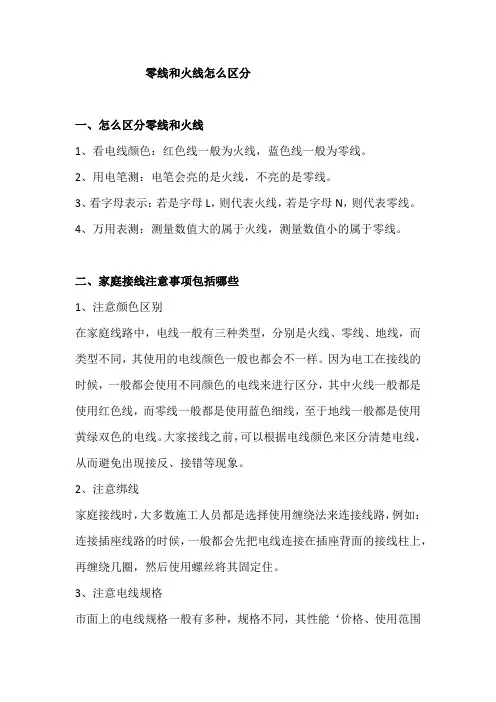

零线和火线怎么区分
一、怎么区分零线和火线
1、看电线颜色：红色线一般为火线，蓝色线一般为零线。

2、用电笔测：电笔会亮的是火线，不亮的是零线。

3、看字母表示：若是字母L，则代表火线，若是字母N，则代表零线。

4、万用表测：测量数值大的属于火线，测量数值小的属于零线。

二、家庭接线注意事项包括哪些
1、注意颜色区别
在家庭线路中，电线一般有三种类型，分别是火线、零线、地线，而类型不同，其使用的电线颜色一般也都会不一样。

因为电工在接线的时候，一般都会使用不同颜色的电线来进行区分，其中火线一般都是使用红色线，而零线一般都是使用蓝色细线，至于地线一般都是使用黄绿双色的电线。

大家接线之前，可以根据电线颜色来区分清楚电线，从而避免出现接反、接错等现象。

2、注意绑线
家庭接线时，大多数施工人员都是选择使用缠绕法来连接线路，例如：连接插座线路的时候，一般都会先把电线连接在插座背面的接线柱上，再缠绕几圈，然后使用螺丝将其固定住。

3、注意电线规格
市面上的电线规格一般有多种，规格不同，其性能‘价格、使用范围
也会不一样，大家接线之前，应该先预估好自家的电线使用数量，并且应该确定清楚电线规格。

若家中电器很多，或者是有安装功率较大电器的话，则需要使用大规格的电线。

因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth)B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR)F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF)G:钢,沟,改(性漆),管,高(压)H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用)K:(真)空,卡(普隆),控制,铠装,空心.L:铝,炉,腊(克),沥(青),(防)雷,磷 M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号)P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号)Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛)R:软,人(造)丝,日用(用途代号),(耐)热(化).S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套 T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号)V:(P)V(C)(聚氯乙烯)W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号)X:橡(力缆),聚酰胺,橡(皮绝缘)Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合)YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

电线的接线方法详细图文讲解单股铜芯导线的直线连接先将两导线芯线线头成X形相交。

互相绞合2～3圈后扳直两线头将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

单股铜芯导线的T字形连接将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

小截面的芯线可以不打结。

双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

把两伞骨状线端隔根对叉，必须相对插到底。

捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。

接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤ 方法加工。

把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺。

另一侧按步骤④～⑦方法进行加工。

多股铜芯导线的T字形连接以7股铜芯线为例说明多股铜芯导线的T字形连接方法将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。

用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。

把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。

电线常见规格
一般常见的电线规格有以下几种：
1. BV线：铜芯聚氯乙烯绝缘电线，通常用于室内电线布线，
也称为单芯软线，规格主要有1.5mm²、2.5mm²、4mm²、
6mm²等。

2. RV线：铜芯聚氯乙烯绝缘软线，通常用于移动式设备或移
动连接线，也称为多芯软线，规格主要有0.5mm²、0.75mm²、
1mm²、1.5mm²等。

3. RVS线：RVS线是RV线的双芯形式，通常用于电器内部
电路连接或同轴电源线连接，如音箱线、电视线等。

4. RVV线：铜芯聚氯乙烯绝缘软屏蔽线，通常用于室内电器
设备电源线连接，如电视机、冰箱等，规格主要有2x0.5mm²、2x0.75mm²、2x1mm²等。

5. BVV线：铜芯聚氯乙烯绝缘电源线，通常用于室内电线布线，和BV线相比，BVV线多是多芯线，规格主要有
3x1.5mm²、3x2.5mm²等。

6. NYM线：铜芯聚氯乙烯绝缘材料电缆，通常用于固定在室
内电线布线，规格主要有3x1.5mm²、3x2.5mm²等。

常用于住
宅和商业建筑的电路系统。

这些仅是一些常见的电线规格，还有很多其他规格的电线，根据不同的用途和需求选择合适的电线规格非常重要。

电线电缆国家标准摘要本文档介绍了电线电缆国家标准的背景、目的以及应用范围。

文章还深入探讨了电线电缆国家标准的重要性，以及其对电线电缆行业的影响。

1. 引言电线电缆是电力传输和电能转换的重要组成部分，广泛应用于各个领域，如建筑、交通、通信和能源等。

由于电线电缆的重要性，保障其质量和安全性成为了当前电线电缆行业的重要任务。

为了实现电线电缆产品的标准化和规范化生产，国家标准化管理机构制定了电线电缆国家标准。

2. 背景与目的电线电缆国家标准的制定是为了保证电线电缆产品的质量和安全性，规范行业内的生产和检验流程，促进电线电缆行业的可持续发展。

在电线电缆行业，不同的产品和材料有着各自的特点和用途。

因此，制定不同的国家标准可以确保电线电缆产品符合相应的技术要求和使用标准，并可根据具体需要选择合适的标准。

电线电缆国家标准还致力于对行业进行监管，保障消费者和用户的权益。

通过制定和实施国家标准，可以防止低质量和不安全的电线电缆产品流入市场，从而保证人身和财产的安全。

3. 应用范围电线电缆国家标准涵盖了电线电缆产品的生产、测试、使用和管理等各个环节。

主要包括以下方面：3.1 产品分类与命名电线电缆根据其用途、结构和外观可以分为多种类型。

国家标准对于电线电缆产品的分类和命名提供了明确的规定，以便用户能够准确选择和使用合适的产品。

3.2 材料要求不同的电线电缆产品需要使用不同的材料，如导体材料、绝缘材料、护套材料等。

国家标准规定了这些材料的技术要求和性能指标，以确保产品的质量和安全性。

3.3 生产工艺与要求电线电缆的生产过程需要遵循一系列的工艺要求，并确保每一步都符合标准规定。

国家标准对生产过程进行了详细的规范，包括材料的选择、成型、绝缘、护套、检验等。

3.4 检测与验收为了保证电线电缆产品的质量，国家标准对产品的检测与验收提出了具体要求。

包括检测方法、检测设备、检测标准以及验收的判定标准等。

3.5 使用与管理电线电缆的安全使用和管理对于预防事故和确保正常运行至关重要。

5mm2电线参数## 5mm2电线参数### 1. 引言电线是电气安装中常用的电气设备之一，用于传输电流和信号。

5mm2电线是一种常见的电线规格，本文将介绍5mm2电线的主要参数。

### 2. 电线截面积5mm2电线的截面积为5平方毫米（mm2），截面积是电线传输电流的重要参考指标。

较大的截面积能够更好地传输大电流，而较小的截面积则适合传输小电流。

5mm2电线的截面积适中，常用于中等电流的传输。

### 3. 电线材质5mm2电线的导体一般采用铜、铝或其合金制成。

铜导体具有优良的导电性能和热稳定性，因此在大多数情况下被广泛采用。

而铝导体在一些特殊应用场景中也有一定的使用，其优点是相对轻量，适合长距离输电。

### 4. 额定电压5mm2电线通常具有特定的额定电压，用于指定电线可承受的最高电压。

这是为了确保电线的安全运行和避免潜在的电压击穿风险。

对于5mm2电线，常见的额定电压包括220V、380V等。

### 5. 额定电流额定电流是指电线能够在特定条件下正常传输的最大电流。

对于5mm2电线，其额定电流由导体材质、截面积以及散热条件等因素决定。

通常，5mm2电线的额定电流在20A左右。

### 6. 绝缘材料电线外部覆盖一层绝缘材料，用于防止电线与外界的物体和其他电线发生直接接触，从而避免电流泄露和短路等问题。

常见的绝缘材料有PVC、PE、XLPE等。

其中，PVC是最常见的绝缘材料之一，具有耐磨、耐腐蚀、绝缘电阻高等特点。

### 7. 外径和重量5mm2电线的外径和重量与截面积、绝缘材料等因素有关。

一般来说，5mm2电线的外径约为2.5mm，重量约为0.09kg/m。

### 8. 使用范围5mm2电线适用于各种低压电气设备的内部布线和连接，如家庭电路、建筑物照明系统、工厂设备等。

由于其合适的截面积和额定电流，5mm2电线能够满足中等电流传输的需求。

### 9. 总结5mm2电线是一种常用的电线规格，具有适中的截面积和额定电流，常用于中等电流传输。

电线规格与直径对照表－互联网类关键信息项：1、电线规格2、电线直径3、材质类型4、适用场景5、电阻值6、载流量11 电线规格的定义与分类电线规格是用于描述电线的特定参数和特征的标识。

常见的电线规格包括但不限于以下几种类型：111 按导体材料分类，如铜芯电线和铝芯电线。

112 按绝缘材料分类，如聚氯乙烯（PVC）绝缘电线、交联聚乙烯（XLPE）绝缘电线等。

113 按电压等级分类，如低压电线、中压电线和高压电线。

12 电线直径的测量与表示方法电线直径是衡量电线粗细的重要参数。

通常采用毫米（mm）作为单位进行测量和表示。

测量电线直径时，需要使用专业的测量工具，如卡尺或千分尺，以确保测量的准确性。

121 对于圆形电线，直接测量其横截面的直径。

122 对于非圆形电线，如扁形电线，需要测量其宽度和厚度，并通过相应的公式计算出等效直径。

13 不同电线规格对应的直径范围以下是常见电线规格与其对应的直径范围：｜电线规格|直径范围（mm）｜｜｜｜｜15 平方毫米|138 151|｜25 平方毫米|178 182|｜4 平方毫米|225 230|｜6 平方毫米|276 280|｜10 平方毫米|358 365|14 电线材质类型对性能的影响电线的材质类型直接影响其导电性能、电阻值、耐腐蚀性和机械强度等方面。

141 铜芯电线具有良好的导电性能和较低的电阻值，但成本相对较高。

142 铝芯电线价格相对较低，但导电性能略逊于铜芯电线，电阻值较大。

15 不同电线规格的适用场景电线规格的选择应根据具体的使用场景和负载需求来确定。

151 15 平方毫米电线常用于照明线路和小型电器的连接。

152 25 平方毫米电线适用于普通插座和一般电器设备。

153 4 平方毫米电线可用于大功率电器，如空调、电热水器等。

16 电线的电阻值与载流量电阻值是电线对电流阻碍作用的度量，载流量则表示电线能够安全承载的电流大小。

161 电线的电阻值与其长度、材质和截面积有关。
