矿用本安电源产品说明(MK系列电源)

附件4矿用隔爆（兼本安）型锂离子蓄电池电源安全技术要求（试行）随着煤炭工业发展和矿山装备技术进步，监测通信系统、紧急避险设施、井下运输车辆等对防爆电源的容量要求越来越高，同时GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》中明确禁止“在正常使用时可能释放电解气体的电池”在隔爆外壳内使用。

为满足目前煤矿装备的迫切需要，在充分研究、反复征求各方面专家意见以及进行相关试验研究的基础上，制定本安全技术要求。

1 范围本技术要求规定了矿用隔爆（兼本安）型锂离子蓄电池电源产品分类、型号命名、安全技术要求、检验规则等内容。

本技术要求适用于在矿井下使用的矿用隔爆（兼本安）型锂离子蓄电池电源的安全标志管理，其中锂离子蓄电池的容量在20～100Ah范围内。

2 规范性引用文件GB 3836.1-2010 爆炸性环境第1部分：设备通用要求GB 3836.2-2010 爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB 3836.3-2010 爆炸性环境第3部分：由增安型“e”保护的设备GB 3836.4-2010 爆炸性环境第4部分：由本质安全型“i”保护的设备GB 14048.1-2006 低压开关设备和控制设备第1部分总则MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求MT/T 408-1995 煤矿用直流稳压电源MT/T 1078-2008 矿用本质安全输出直流电源3 术语和定义3.1 电池管理系统通过检测单体电池与热、电相关数据，对单体电池或电池组进行充放电管理、保护与控制的装置。

3.2 矿用隔爆（兼本安）型锂离子蓄电池电源能量存储、转换装置，由隔爆外壳、锂离子蓄电池或锂离子蓄电池组、电池管理系统等组成。

有时还可包括充电系统、放电系统、显示系统、电源输入系统、电源输出系统等。

4 产品分类4.1 按用途分a）监测通信系统用后备电源，包括安全监控、人员管理、通信等系统后备电源；b）紧急避险设施用后备电源，包括避难硐室、可移动式救生舱等后备电源；c）运输车辆用电源，包括防爆蓄电池电机车、防爆无轨胶轮车、单轨吊等用动力电源；d）防爆柴油机起动机用电源；e）其它。

矿用本质安全型PLC产品选型手册和利时集团HollySys Group目 录矿用本质安全型控制系统四大关键Ex元件矿用本质安全型PLC系列MKC5109i 本安PLC28点CPU模块 MKC5211i 本安PLC16通道DI模块 MKC5221i 本安PLC12通道DO模块 MKC5311i 本安PLC4通道AI模块 MKC5331i 本安PLC4通道RTD模块 MKC5411i 本安PLC CAN通讯模块MKC5701i矿用本质安全型人机界面MKC5702i矿用本质安全型键盘MKC59XYi输出本质安全型电源和利时可靠性试验中心气候环境实验室EMC实验室机械环境实验室1 3 6 8 9 11 13 15 20 2428 29 30 31矿用本质安全型控制系统设备离不开四种关键部件：本质安全型稳压电源、本质安全型控制器、本质安全型人机界面、本质安全型键盘。

和利时凭借长年的技术积累和丰富的检测手段，成功开发了高性能的矿用输出本质安全型电源、矿用本质安全型PLC 、矿用本安人机界面和矿用本安键盘，均申请了防爆合格证书，可大大提高矿用本安型电气设备的开发速度。

矿用本质安全型控制系统四大关键Ex元件1 产品概述矿用本质安全型PLC 严格按照GB3836.1和GB3836.4标准设计，具有矿用本质安全特性且具有通用PLC 所有功能，在煤尘、瓦斯危险环境中可直接置于本安腔体内使用，适于在变化的控制场合进行现场组态，降低控制器体积和重量，便于移动和带电开盖维护。

该PLC 由CPU 模块和系列扩展模块组成，CPU 模块可以单独运行，也可以在CPU 模块IO 点数不满足系统需求时，连接扩展模块运行。

矿用本质安全型PLC 系列矿用本质安全型PLC 系列12 产品组成类 型型 号防爆证号名 称CPU模块MKC5109i 320150798X 本安PLC28点CPU模块本安PLC16通道DI模块本安PLC12通道DO模块本安PLC4通道AI模块本安PLC4通道RTD模块本安PLC CAN通讯模块320150799X 320150800X 320150797X 320150801X 320150837XMKC5211i MKC5221iMKC5311i MKC5331i MKC5411i扩展模块23 适用环境4 产品特点5 尺寸图海拔高度： ≤2000m ； 工作温度： -20～60℃ 存储温度： -40～70℃工作湿度： 5～95% 工作环境： 无滴水及震动 防爆类型： 本质安全型1)扩展能力：可以选择模拟量、数字量和通讯模块扩展；2)多机互联，通过RS 485实现多机互联，最多可实现16台CPU 之间的数据共享；3)支持以太网通讯下载，方便用户通过局域网对本安PLC 进行用户程序下载，远程数据 监控；4)可插拨端子，配置可插拨端子，在产品更换时，无需重新接线，避免了接线和拆线过程 中引入的故障，同时节省了更换模块的时间；5)简单可靠的安装；可实现导轨和螺钉两种安装方式；1)CPU模块2)扩展模块矿用本质安全型PLC 系列36安装方式7 技术指标MKC5109i 本安型PLC 28点CPU 模块456矿用本质安全型PLC 系列MKC5211i 本安型PLC 16通道数字量输入模块 7MKC5221i 本安型PLC 12通道DO模块MKC5311i 本安型PLC 4通道模拟量输入模块矿用本质安全型PLC 系列MKC5331i 本安型PLC 4通道RTD 模块接线方式重量（Max）防护等级500g现场侧可插拔端子，系统侧扁平线IP20矿用本质安全型PLC 系列MKC5411i 本安型PLC CAN 通讯模块MKC5701i矿用本质安全型人机界面1产品概述MKC5701i矿用本质安全型人机界面严格按照GB3836.1和GB3836.4标准设计，具有矿用本质安全特性且具有通用人机界面所有功能，在煤尘、瓦斯危险环境中可直接置于本安腔体内使用。

安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。

2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。

3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。

3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。

3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。

3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源的使用方法及注意事项，使用者在使用前请务必仔细阅读。

KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准：Q/MKC 236-2005 。

目次前言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特征 (3)4 尺寸、重量 (3)5 安装、使用 (3)6 故障分析与排除 (4)7 维护、保养 (4)8 运输、贮存 (5)9 开箱检查 (5)10 其它 (5)KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源1 概述1.1 产品特点KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源（以下简称稳压电源）主要为矿井设备提供本质安全的直流稳压电源。

该电源采用了先进的电源模块对输入的电源进行处理，使电路有完全独立的本安输出，每路均设计有双重的过压过流以及过热保护，加之采用了先进的工艺，使效率高达90%以上。

1.2 主要用途及适用范围1.2.1 主要用途1.2.1.1为KTJ(6)型矿用网络交换机提供本质安全直流稳压电源。

1.2.1.2能为所需要电源的设备提供2路本安5 V/2.5 A、2路本安3.6 V/2.5 A和1路本安12 V/0.5 A 的本安源。

1.2.2 适用范围：煤矿井下有瓦斯和煤尘存在的场所或需要本质安全直流电源的的地方。

1.3 品种、规格KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源；1.4 型号的组成及其代表的意义1.5 环境条件1.5.1 工作条件a) 工作温度: 0 ℃～40 ℃；b) 相对湿度: ≤95 %(+25℃)；c) 大气压力: 80 kPa～106 kPa；d) 机械环境: 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。

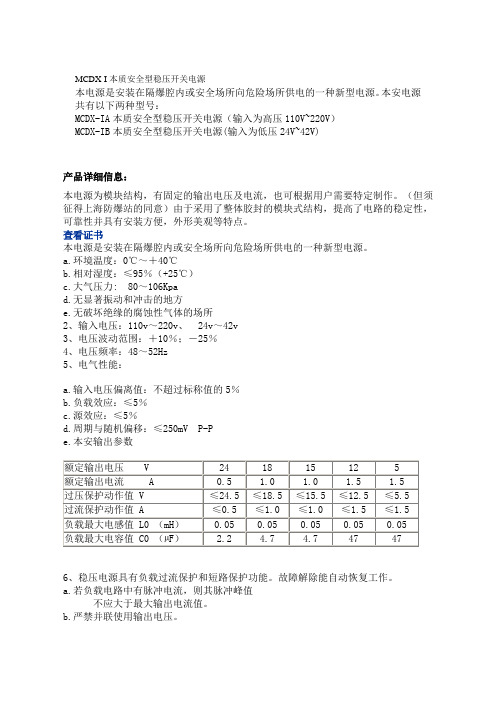

MCDX-I本质安全型稳压开关电源
本电源是安装在隔爆腔内或安全场所向危险场所供电的一种新型电源。

本安电源共有以下两种型号：
MCDX-IA本质安全型稳压开关电源（输入为高压110V~220V）
MCDX-IB本质安全型稳压开关电源(输入为低压24V~42V)
产品详细信息：
本电源为模块结构，有固定的输出电压及电流，也可根据用户需要特定制作。

（但须征得上海防爆站的同意）由于采用了整体胶封的模块式结构，提高了电路的稳定性，可靠性并具有安装方便，外形美观等特点。

查看证书
本电源是安装在隔爆腔内或安全场所向危险场所供电的一种新型电源。

a.环境温度：0℃～＋40℃
b.相对湿度：≤95％（+25℃）
c.大气压力: 80～106Kpa
d.无显著振动和冲击的地方
e.无破坏绝缘的腐蚀性气体的场所
2、输入电压：110v～220v、 24v～42v
3、电压波动范围：＋10％；－25％
4、电压频率：48～52Hz
5、电气性能：
a.输入电压偏离值：不超过标称值的5％
b.负载效应：≤5％
c.源效应：≤5％
d.周期与随机偏移：≤250mV P-P
e.本安输出参数
6、稳压电源具有负载过流保护和短路保护功能。

故障解除能自动恢复工作。

a.若负载电路中有脉冲电流，则其脉冲峰值
不应大于最大输出电流值。

b.严禁并联使用输出电压。

7、外形尺寸：175×75×72mm
8、重量：0.6-1Kg。

KPA 系列输出本质安全型电源使用说明书一、产品概述KPA 系列输出本质安全型电源（以下简称电源）是一种允许在甲烷、煤尘等爆炸危险环境中使用的矿用输出本质安全型电源，具有体积小、质量轻等特点，适用于向各种矿用本质安全型设备的供电。

二、产品特点● 输入电压范围宽； ● 输出电流大； ● 带负载能力强； ● 体积小、重量轻。

三、产品型号及含义注：XX 为5V ，12V ，15V ，18V ，24V 四、防爆型式防爆型式：一般兼矿用安全型； 防爆标志：[Exib]I 。

五、外形尺寸长×宽×高=120mm ×70mm ×43mm 。

六、重量 0.3kg七、技术指标输出电压等级 交流电压输入 电源 矿用八、外部接线注：﹙1﹚交流输入电压，电压范围：AC85V～AC265；﹙2﹚接地端可靠接入外壳地；﹙3﹚本安输出电压接本安型设备。

九、使用环境安装于安全场合或隔爆腔内，用于向I类本质安全型设备提供电源。

十、注意事项●电源应安装在安全场所或置于隔爆腔内。

●电源通往现场(危险场所)的软铜导线截面积应大于0.5mm2。

●电源本安端和非本安端电路配线不得接错和混淆。

●使用时必须注意电源的型号，电源极性，电压等级及电源外壳接线端上的标号。

●过流保护动作时，本电源输出接近为零；故障消失后，输出自动恢复在正常值。

十一、贮存与保养长期不用时，应包装好，存放在通风良好、无腐蚀性气体、无强烈振动、干燥的仓库中。

十二、随机文件装箱单；产品说明书；产品合格证等。

十三、服务承诺◆本公司产品严格按企业标准与行业标准生产，不合格产品不予出厂。

◆负责控制方案的确定与设备的安装调试，对现场人员进行技术指导和技术培训。

◆质保期内，厂家对产品进行免费维护，产品出现问题将免费维修。

◆长期跟踪服务，随时解决使用中遇到的问题。

1.1 关于本安电源本安电源即本质安全电源，属于爆炸性气体环境用防爆电气设备，在强制性国家标准GB3836中有明确要求。

可以是直流，也可以是交流，它在极端情况下的放电能量不会点燃爆炸性气体。

而普通开关电源是电源的工作方式是开关方式。

相比于普通电源，本安电源对安全性的要求更为严格。

本安型开关电源突出优点是转换效率高、体积小、重量轻、输入电压范围宽、电网适应能力很强等优点。

在本安电源电路中，开关本安电源作为一种新的应用技术，具有独特的优点和良好的性能，尤其是具有较宽的电网适应性，在煤矿及其他含有爆炸性混合物的环境中，具有良好的应用前景，因此本安电源的设计具有十分重要的作用。

1.2 开关电源的种类及组成开关电源有两种:一种是直流开关电源;另一种是交流开关电源。

开关电源由主电路、控制电路、检测电路和辅助电源组成。

1、主电路冲击电流限制：上电时限制输入侧的冲击电流。

输入滤波器：其功能是过滤电网中存在的杂波，防止机器产生的杂波反馈回电网。

整流与滤波：电网的交流电源直接整流为更平滑的直流电。

逆变：将整流后的直流电转换为高频交流电，它是高频开关电源的核心部分。

输出整流与滤波：根据负载需要提供稳定可靠的直流电源。

2、控制电路一方面，从输出端采集样本并与设定值进行比较，然后控制逆变器，改变其脉宽或脉冲频率以稳定输出。

另一方面，根据测试电路提供并经保护电路识别的数据，提供控制电路来保护电源采取各自措施。

3、检测电路在保护电路中提供运行中的各种参数和仪表数据。

1.3 本质安全开关电源与线性本安电源的区别线性本安电源具有线路简单、动态响应快、输出纹波小、干扰小、稳压性能好等优点，线性本安电源功率受限，但主要缺点是电源转换效率低、整体体积大、输入电压范围窄和对电网适应能力差。

本安型开关电源突出优点是转换效率高、体积小、重量轻、输入电压范围宽、电网适应能力很强等优点，通过提高开关频率可以增加本安电源输出功率，更重要的是高频开关电源通过提高电路的开关频率，使得电路当中使用的储能电感和储能电容值大大降低。

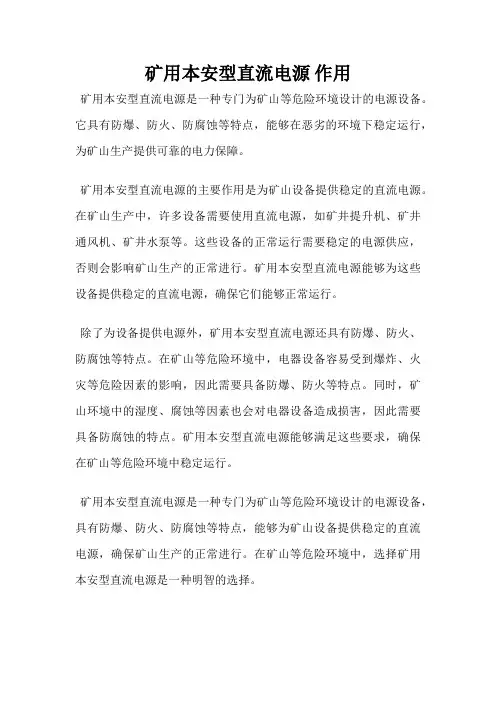

矿用本安型直流电源作用
矿用本安型直流电源是一种专门为矿山等危险环境设计的电源设备。

它具有防爆、防火、防腐蚀等特点，能够在恶劣的环境下稳定运行，为矿山生产提供可靠的电力保障。

矿用本安型直流电源的主要作用是为矿山设备提供稳定的直流电源。

在矿山生产中，许多设备需要使用直流电源，如矿井提升机、矿井通风机、矿井水泵等。

这些设备的正常运行需要稳定的电源供应，否则会影响矿山生产的正常进行。

矿用本安型直流电源能够为这些设备提供稳定的直流电源，确保它们能够正常运行。

除了为设备提供电源外，矿用本安型直流电源还具有防爆、防火、防腐蚀等特点。

在矿山等危险环境中，电器设备容易受到爆炸、火灾等危险因素的影响，因此需要具备防爆、防火等特点。

同时，矿山环境中的湿度、腐蚀等因素也会对电器设备造成损害，因此需要具备防腐蚀的特点。

矿用本安型直流电源能够满足这些要求，确保在矿山等危险环境中稳定运行。

矿用本安型直流电源是一种专门为矿山等危险环境设计的电源设备，具有防爆、防火、防腐蚀等特点，能够为矿山设备提供稳定的直流电源，确保矿山生产的正常进行。

在矿山等危险环境中，选择矿用本安型直流电源是一种明智的选择。

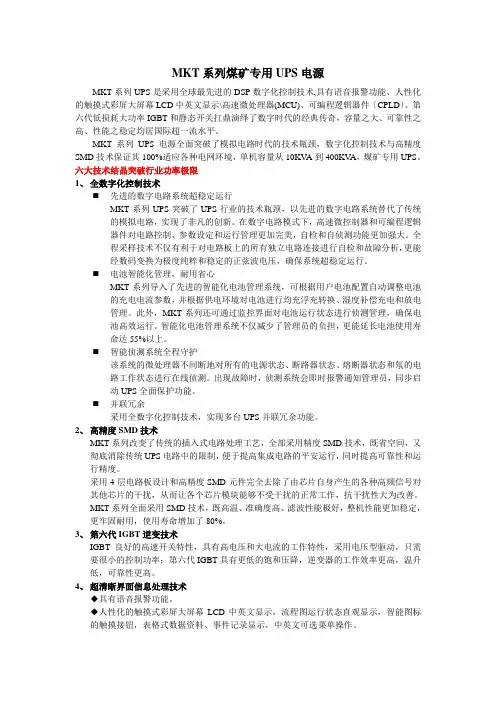

MKT系列煤矿专用UPS电源MKT系列UPS是采用全球最先进的DSP数字化控制技术,具有语音报警功能、人性化的触摸式彩屏大屏幕LCD中英文显示\高速微处理器(MCU)、可编程逻辑器件〔CPLD〕、第六代低损耗大功率IGBT和静态开关扛鼎演绎了数字时代的经典传奇，容量之大、可靠性之高、性能之稳定均居国际超一流水平。

MKT系列UPS电源全面突破了模拟电路时代的技术瓶颈，数字化控制技术与高精度SMD技术保证其100%适应各种电网环境，单机容量从10KV A到400KV A，煤矿专用UPS。

六大技术结晶突破行业功率极限1、全数字化控制技术⏹先进的数字电路系统超稳定运行MKT系列UPS突破了UPS行业的技术瓶颈，以先进的数字电路系统替代了传统的模拟电路，实现了非凡的创新。

在数字电路模式下，高速微控制器和可编程逻辑器件对电路控制、参数设定和运行管理更加完美，自检和自侦测功能更加强大。

全程采样技术不仅有利于对电路板上的所有独立电路连接进行自检和故障分析，更能经数码变换为极度纯粹和稳定的正弦波电压，确保系统超稳定运行。

⏹电池智能化管理，耐用省心MKT系列导入了先进的智能化电池管理系统，可根据用户电池配置自动调整电池的充电电流参数，并根据供电环境对电池进行均充浮充转换、湿度补偿充电和放电管理。

此外，MKT系列还可通过监控界面对电池运行状态进行侦测管理，确保电池高效运行。

智能化电池管理系统不仅减少了管理员的负担，更能延长电池使用寿命达55%以上。

⏹智能侦测系统全程守护该系统的微处理器不间断地对所有的电源状态、断路器状态、熔断器状态和氖的电路工作状态进行在线侦测。

出现故障时，侦测系统会即时报警通知管理员，同步启动UPS全面保护功能。

⏹并联冗余采用全数字化控制技术，实现多台UPS并联冗余功能。

2、高精度SMD技术MKT系列改变了传统的插入式电路处理工艺，全部采用精度SMD技术，既省空间，又彻底消除传统UPS电路中的限制，便于提高集成电路的平安运行，同时提高可靠性和运行精度。

矿用隔爆兼本安型直流稳压电源功能概述整体来看，矿用隔爆兼本安型直流稳压电源是在矿用环境下起着关键作用的设备。

大致分这几个部分来理解它的功能吧。

首先是隔爆的功能，这是针对矿井下可能存在的瓦斯、煤尘等易燃易爆物质环境的设计。

就好比一个坚固的保护罩，防止电源内部可能产生的电火花等引爆外部的危险物质。

你可以想象一下，在充满瓦斯的狭小矿井巷道中，如果没有这种隔爆功能，一旦电源出现问题，那将是非常危险的，就像一颗随时会爆炸的小炸弹。

再说说本安型这一特性的功能。

本安就是本质安全型，它意味着这个电源在正常工作或者规定的故障状态下产生的电火花和热效应都是不足以点燃规定的爆炸性混合物的。

这靠的是在电路设计、功率限制等多方面的精心考量。

比如说，它可能会控制电流、电压在一个非常安全的范围内，这样就算电路出现一些小故障，也不会引发危险。

然后是它直流稳压电源的本职功能，那就是提供稳定的直流电压输出。

矿井下有各种各样的设备需要电源供电，像一些监测设备，比如瓦斯浓度监测传感器，如果电源不稳定，那检测到的数据就可能不准确。

稳定的直流电压输出就像是给这些设备提供了一个稳定的能量基础，确保它们能可靠工作。

核心内容其实就是如何在矿用这种特殊的、危险的环境下，稳定、安全地为其他设备提供直流电源。

在实际使用场景中，矿用隔爆兼本安型直流稳压电源可能会连接很多不同的矿用设备。

要是其中某个设备需要5伏的直流电，电源就要准确稳定地进行输出这个电压。

对了还有个方面，这类电源可能会有过载、过压、欠压等保护功能。

比如说，当连接的设备突发故障，导致电流突然增大，电源要能触发过载保护，停止输出，避免自身损坏或者引发其他更严重的问题。

就像给整个电源系统加上了保险栓一样。

(完整)一种矿用本安型电源的介绍一种矿用本安型电源的介绍摘 要：本文详细介绍了一种矿用本安型直流电源各部分的组成及设计原理，该电源采用两级保护设计,具有保护完善、体积小、成本低、本质安全型输出、带负载能力较好等特点,有效的解决了煤矿井下设备配套电源的需求.关键字：本安电路；电源；LM317；0 引言煤矿井下环境特殊，存在有瓦斯、粉尘、一氧化碳等易燃易爆物质，因此矿井下的各类通信、监控、仪表和自动化等系统设备的供电电源必须满足防爆要求，本质安全型是防爆的最佳形式，所谓本质安全电路是指在正常工作或规定的故障状态下，产生的任何电火花或效应均不能点燃规定的爆炸性气体环境的电路［1]。

本文所介绍的电源,是针对煤矿井下复杂的环境要求，设计了的具有两级保护的矿用本质安全型直流电源，该电源在正常工作和故障状态下,其输出的最大电流和电压均满足本安要求。

在正常工作时,电源能稳定的提供12VDC/1。

2A 的驱动能力，可满足矿井下大多数低压电气设备的供电需求。

1 电源总体设计该本质安全型电源有降压、整流、滤波，直流稳压及保护电路组成，如图1所示：127/36V 交流输出AC/DC两级过压保护电路两级过流保护电路本安直流输出图1：本安电源总体框图2 各单元电路介绍2。

1 降压、整流、滤波电路降压电路主要有电源变压器构成,它的作用是将交流高电压降低到所需的电压值,由于矿井下常采用AC127V 或AC36V 为低压设备供电，故本电源采用AC127V/AC36V 双输入，AC20V 输出的工频变压器实现降压；整流电路的作用是将降压电路输出的交流电转化成具有单向脉动性的直流电，本电源采用4个1N4007二极管组成桥式整流器来实现交流到直流的转换［2]；滤波电路的主要作用是将整流后输出的具有单向脉动性的直流电进行平滑处理，以获得直流电压，滤波后的直流电可以直接给电子电路供电，滤波电路采用一个220uf 的铝电解电容和一个103的瓷片电容并联进行滤波处理。

MK127SXX-XXA1系列矿用本安输出开关电源使用说明书重庆新投科技有限企业1.1 特点MK127SXX-XXA1系列矿用本安输出开关电源（以下简称电源）是以开关电源为基础, 结合本安电源特点, 利用安全栅技术开发稳压电源。

电源配合防爆箱, 能够做方便成矿用隔爆兼本质安全型电源产品, 适适用于煤矿井下。

警示: 产品只能安装在防爆箱内使用! 与其她设备连接时应经防爆检验! 严禁带电开盖! 1.2 用途关键用途及适用范围: 电源配合防爆箱, 能够做方便成矿用隔爆兼本质安全型电源产品, 适适用于煤矿井下有瓦斯、煤尘等爆炸性气体危险环境中, 为矿井下多种需要提供本质安全型电源仪器、仪表或设备提供工作电源。

2 产品实施标准与型号2.1 实施标准Q/XT-09.1- 矿用本安输出开关电源2.2 型号说明MK - 输出路数1路。

最大输出电流1.4A。

输出额定电压12V。

输入额定工作电压交流127V。

矿用电源。

2.3 防爆型式防爆标志为[Exib]IMb2.4 整机功率整机功率≤100W3 使用环境环境温度: 0℃～+40℃;使用场所: 在含有甲烷、煤尘爆炸性气体混合物煤矿井下且无显著震动和冲击场所使用。

6 技术参数6.1电源板电压输入: 12V DC～36V DC（端子J6DC+、 DC-）、 85 AC ～140V AC（端子J6L、 N）,交流输入、直流输入为不一样接线端子,使用时不能同时接两种电压等级。

注: 交流输入、直流输入为不一样接线端子,使用时不能同时接两种电压等级。

6.2 电源电压输出: 一路本安输出参见附录表。

输出电压偏离值: 不超出标称值±5%。

6.3 负载效应: 小于±5%。

6.4 源效应: 小于±5%。

6.5 周期与偏移: 小于250mV。

7 外形尺寸及重量外形尺寸（长×宽×高）: 125mm×108mm×40mm8 使用方法安装固定好电源板, 将电源线剥皮调好线长度, 接在相对应接线端子（确定标称电压）上, 接好火线、零线和地线, 火线根据安装现场电源标称选择。
