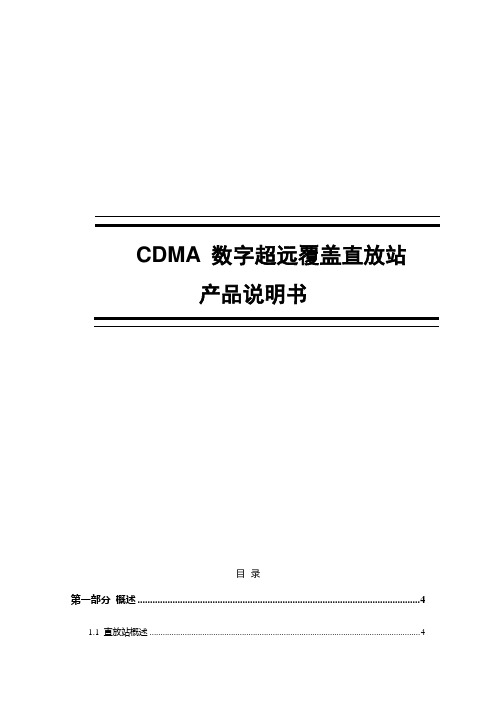

CDMA 数字超远覆盖直放站产品说明书目录第一部分概述 (3)1.1 直放站概述 (3)1.2 直放站分类 (3)1.3 超远直放站应用场合和基本原理 (4)第二部分产品介绍 (5)2.1 设备简介 (5)2.2 产品特点和优势 (5)2.3 设备原理图 (5)2．4 性能指标 (7)2.5 设备安装 (9)2.5.1 安装环境 (9)2.5.2 设备固定 (9)2.5.3 设备接地 (10)第三部分监控软件操作使用说明 (11)3.1、CDMA数字超远覆盖直放站V1监控平台 (11)3.2建立站点 (12)1) 添加设备管理区 (12)2) 添加设备 (12)3.3、设备操作 (14)(一) 现场设置 (14)（二）设备信息 (15)（三）信道设置 (15)（四）告警参数项 (16)3.4、模块操作 (16)3.5、本地通信 (17)3.6、远程通信 (17)3.7、常见联机通信的故障解决 (18)1) 本地不能通信 (18)2）远程不能通信 (19)第一部分概述在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而直放站(repeater)作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站可在不增加基站数量的前提下保证网络覆盖，是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。

1.1 直放站概述直放站（Repeater）属于同频放大设备，是在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

直放站的基本功能就是一个射频信号功率增强器。

其工作在BTS和MS之间，为BTS和MS提供一个透明的射频通道。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，经过滤波放大后，再次发射到待覆盖区域。

CDMA系统一.概述CDMA (Code Division Multiple Access)称作码分多址。

在CDMA通信系统中，不同用户传输信息所用的信号不是靠频率不同或时隙不同来区分的，而是用各不相同的编码序列来区分的。

或说是靠信号的不同形来区分的。

从频域或时域观察，多个CDMA信号是互相重叠的。

码分多址是以扩频技术为妹础，所谓扩频是把信息的频谱扩展到宽带中进行传输的技术。

CDMA信号的产生包括调制和扩频两个步骤，可以先用待传送的信息比特刈•载波进行调制，再用伪随机系列(PN)扩展信号的频谱，也可以先用伪随机系列为待传送的信息比特相乘, 把信息的频谱扩展后，再对载波进行调制。

这两种方式是等效的。

适用于CDMA系统的扩频技术是直接序列扩频(DS),这巾CDMA系统称作直接序列扩频CDMA 系统(DS-CDMA)o在直接序列扩频CDMA系统中，所有用户(或称信道)工作在相同的中心频率上，用户信息信号与高速率的伪随机码序列(PN序列或称码字)相乘得到宽带信号。

不同的川户使用不同PN序列。

这些PN序列相互正交，利用PN序列来区分不同的用户，如图0—1所示。

得到的宽带信号再去调制载波信号的某个参量。

▲玛字图0—1 DS—CDMA示意图接收端要从收到的扩频信号中恢复出它携带的信息，必须经过解扩和解调两个步骤。

解扩就是接收端以与发送端相同的PN序列与接收到的扩频信号相乘，恢复出原频带信号；解扩后的信号再经过常规的解调，即可恢复出其中传送的信息。

二.DS-CDMA移动通信原理图0-2为DS-CDMA移动通信系统原理框图。

系统中采用包含N个正交的PN序列CI, C2,…，6作为地址码,分别与信码dl,d2,…,dn相乘或模2加实现扩频调制。

信码速率fb (单位:b/s,比特/秒)、丿謹月Tb=l/fb；地址码速率fp (单位：c/s,子码/秒或码片/秒)、翩Tp=l/fp, 地址码序列每周期包含p个子码元，序列周期T = pT p.通常设置(0-1)(0-2)式中，K为正整数。

CDMA无线网络优化覆盖无线网络的发展和繁荣离不开网络的建设，但是建设过程中也会出现一些规划不好的情况，或者是不适应现在的环境等问题。

那么就要对网络进行优化整理，下面就将为大家介绍一下CDMA无线网络优化的问题。

CDMA系统在运营过程中需要逐渐扩容和不断优化，而移动通信网络中出现的问题大多数在网络规划阶段是不可能预料到的，只能通过网络建成后进行无线网络优化来解决，因此无线网络优化的问题将日益重要，必须保证对正常运行的移动通信网络进行持续不断地优化。

一、CDMA无线网络优化覆盖解决覆盖优化的方法包括工程参数的调整和基站发射功率的调整等。

可调整的工程参数包括基站天线的高度、方位角、下倾角等。

影响网络覆盖的主要问题有：导频信号功率不足、边缘覆盖、覆盖盲区、下行链路业务信道功率不足以及上下行链路不平衡。

1、解决导频信号功率不足问题的措施：首先，将无线信号最强的基站的发射功率以步长2dB增加，但对于较小的小区，发射功率最大值可能较小，增加发射功率可能不够；其次，可以增加基站天线的增益或调整其方位角，但这样可能会造成其它区域的覆盖问题；最后，可以增加新的基站或直放站解决问题。

2、解决边缘覆盖问题的措施：若小区的覆盖范围过大，可以增加基站天线的下倾角，减小导频发射功率，更换低增益的基站天线，或在基站发射天线的馈线上加装一个衰减器；若要扩大小区的覆盖范围，可增加导频发射功率，更换高增益的基站天线，或加装塔顶放大器，除尘风机。

3、解决覆盖盲区问题的措施：增加某一小区的导频发射功率，使小区内有主导频；对一个或多个服务小区的物理参数，如基站天线的方位角、下倾角及天线类型等进行优化；在系统容量不受限的情况下，安装直放站增加覆盖；在高负载小区增加载波；采用波瓣宽度较窄、增益较高的基站天线来覆盖某一建筑物。

4、解决下行链路业务信道功率不足问题的措施：加大下行链路业务信道的最大发射功率，保证下行链路上的业务信道和导频的覆盖平衡，但这很可能会增加邻近小区的下行链路干扰。

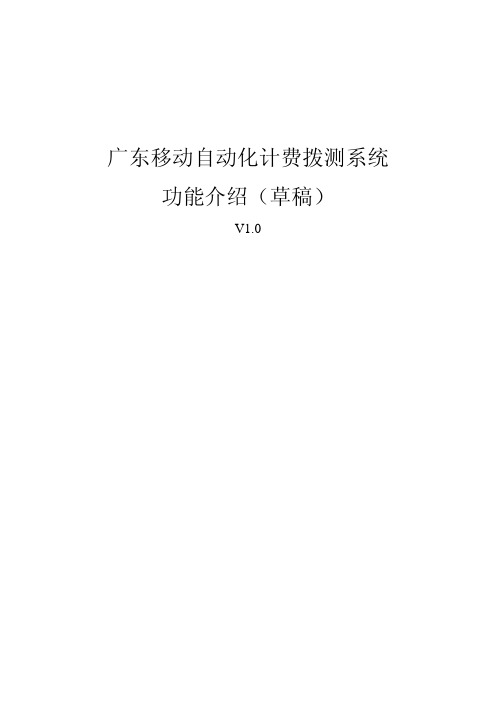

广东移动自动化计费拨测系统功能介绍（草稿）V1.0目录一前言 (3)二系统介绍 (3)2.1 自动拨测系统网络结构设计 (3)2.1.1 系统网络拓补图 (3)2.1.2 主要拨测设备介绍 (4)2.1.3 系统运行环境要求 (6)2.2 应用软件结构设计 (7)2.3 系统作业流程图 (8)2.4 系统功能概况 (9)2.5 系统功能设计 (9)2.5.1 资源管理设计 (9)2.5.2 资费管理设计 (12)2.5.3 拨测用例管理设计 (13)2.5.4 拨测结果核对设计 (15)2.5.5 数据分析设计 (16)2.5.6 系统管理设计 (17)一 前言卓讯盟公司为顺利完成GMCC业务支持中心2011-2012年全业务资费拔测及校验任务，目前已经会同省公司业务支持中心帐务管理室共同开发了一套资费智能拔测及分析系统，以实现全省资费校验的自动化拔测。

二 系统介绍系统主要包括拨测资源管理、资费标准管理、资费用例管理、拨测数据分析等重要功能模块具体功能设计如下：2.1 自动拨测系统网络结构设计2.1.1系统网络拓补图2.1.2主要拨测设备介绍2.1.2.1SIM卡池自动化拨测系统所采用的是SIM与拨测终端分离的技术，所有测试用SIM 卡均插放在SIM池中，由SIM卡池进行集中管理。

SIM池及SIM卡板卡实际效果图如下：一、 完整的SIM卡池正面图片二、 拔出板卡的SIM卡池正面图片每个卡池最多可以插入16张板卡，总计可供256张SIM卡同时工作。

三、 插放SIM卡的板卡每张板卡最多可以插入16张SIM卡。

2.1.2.2拨测终端设备广东移动自动化拨测系统采用的是完全工业化模块生产的自动拨测终端设备，性能稳定，适应性强。

该设备最多允许4个拨测模块同时进行业务测试，支持GSM语音、短信、彩信、GPRS、EAGE、WCDMA、CDMA2000、WLAN等基本电信业务测试。

同时，还支持目前中国移动大部分的数据业务、集团客户业务测试。

中国电信中国移动信号覆盖详细方案word版室内覆盖系统（公司内部培训资料）一、项目简介1.1室内覆盖系统：什么是室内覆盖室内覆盖是针对室内用户群、用于改善建筑物内移动通信环境的一种成功的方案，近几年在全各地的移动通信运营商中得到了广泛应用室内覆盖系统为上述问题提供了较佳的解决方案。

其原理是利用室内天线分布系统将移动基站的信号均匀分布在室内每个角落，从而保证室内区域拥有理想的信号覆盖。

室内覆盖系统的建设，可以较为全面地改善建筑物内的通话质量，提高移动电话接通率，开辟出高质量的室内移动通信区域；同时，使用微蜂窝系统可以分担室外宏蜂窝话务，扩大网络容量，从整体上提高移动网络的服务水平。

1.2什么要建设室内覆盖系统随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升。

这些建筑物规模大、质量好，对移动电话信号有很强的屏蔽作用。

在大型建筑物的低层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区；在中间楼层，由于来自周围不同基站信号的重叠，产生乒乓效应，手机频繁切换，甚至掉话，严重影响了手机的正常使用；在建筑物的高层，由于受基站天线的高度限制，无法正常覆盖，也是移动通信的盲区。

另外，在有些建筑物内，虽然手机能够正常通话，但是用户密度大，基站信拥挤，手机上线困难。

特别是移动通信的网络覆盖、容量、质量是运营商获取竞争优势的关键因素。

网络覆盖、网络容量、网络质量从根本上体现了移动网络的服务水平，是所有移动网络优化工作的主题.室内覆盖系统正是在这种背景之下产生的。

总之，进行室内覆盖系统建设的直接理由是：室内移动通信环境有太多需要完善的地方；覆盖方面，由于建筑物自身的屏蔽和吸收作用，造成了无线电波较大的传输衰耗，形成了移动信号的弱场强区甚至盲区.容量方面，建筑物诸如大型购物商场、会议中心，由于移动电话使用密度过大，局部网络容量不能满足用户需求，无线信道发生拥塞现象;质量方面，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，出现乒乓切换效应，话音质量难以保证，并出现掉话现象。

随着中国联通码分多址(CDMA)网络在全国大规模放号工作的进行，用户容量不断增加，话务量日益升高，中国联通正在进行网络扩容和优化以满足客户的要求.在这一过程中，直放站的应用至关重要，因为直放站的覆盖范围动态性强，使用非常灵活，是填补盲区覆盖的最佳解决方案.1CDMA直放站覆盖的网络优化CDMA直放站系统的网络优化内容主要包括:直放站功能测试、直放站覆盖区域的路测、测试结果的分析、直放站系统的调整和施主小区基站参数的调整等.1.1评估与优化的统计参数(1) 无线覆盖率.通过对系统测试,得到直放站覆盖区域内各个地理位置上主导频的Ec\Io和手机的发射功率Tx,用主导频的Ec/Io作为定义前向覆盖范围的尺度,用手机的发射功率Tx来衡量反向覆盖范围.一般要求在90%的预期覆盖区域内，主导频的强度Ec/Io≥-12dB，手机的发射功率Tx-power≤20dBm.(2) 呼叫建立成功率.它是指在呼叫建立过程中,成功占用话音信道(TCH)的百分率.可用呼叫建立成功率并通过呼叫建立过程综合考察系统的资源利用、设备运行状况以及无线覆盖质量.一般要求呼叫建立成功率≥95%(呼叫测试不少于500次).(3) 误帧率.误帧率的产生主要源于无线传输过程中正常路径衰耗和各类快、慢衰落. 误帧率直接用于CDMA的前向功率控制.并可直接反映通话质量的好坏.(4) 软切换比率.软切换是CDMA系统的基本特征.软切换直接反映了系统资源利用的合理与否,并同时保证无线链路的可靠性.CDMA系统无线设计目标中软切换比率为35%.1.2直放站功能测试及其覆盖区域的路测(1）测试直放站的前向和反向的各项技术指标(包括发射功率、放大增益、波形质量、噪声系数和杂散发射等)是否正常,保证直放站工作在正常状态.(2) 覆盖区域的路测.用一CDMA手机作主叫,呼叫另一CDMA移动电话, 主叫手机同时进行测试: 沿预先选择好的路线,在直放站覆盖区域内行进,并观察手机接收功率Rx、手机接受的Ec/Io、FER、PN码、Cell ID等参数是否正常,切换区域是否符合直放站覆盖系统的设计,并记录切换结果.任何与设计不符、超出取值范围或没有通过的测试项目,需注明具体原因.手机接收功率应在-65dBm左右,如相差10dB以上,需要判明原因. 手机接受的Ec/Io应在-5dB左右,实际测量数据与其相差应在3dB以内.FER的测量结果应＜1%.PN码和Cell ID应与设计相符.1.3直放站系统调整通过对直放站覆盖区域及周边环境的测试，并对路测所得的数据进行分析，一方面可以了解直放站系统当前的运行情况；另一方面可以得出系统进一步网络优化的方案即对直放站系统的调整和对施主小区系统参数进行修改的方案.CDMA直放站系统的调整主要有:(1) 直放站施主天线的高度、方向调整；(2) 直放站覆盖范围的调整；(3) 直放站输出功率调整以及衰减量(ATT)、增益控制量(ALC)的调整；(4) 直放站的放大增益调整；(5) 隔离度的调整等.1.4施主小区基站参数的调整CDMA移动网的网络优化中，可供修改的系统参数大致可分为以下4类：(1) 导频功率参数（Pilot Power Parameter）.包括天线的高度、天线的倾角方位角、馈线的长度和基站设备架顶功率等.(2）切换参数（Handoff Parameter）.包括切换时加入导频信噪比门限值（Tadd）、切换时丢弃导频信噪比门限值（Tdrop）、切换时导频丢弃定时器时长（Ttdrop）、切换时导频强度比较门限值（Tcomp）、Srch-win-A,Srch-win-N,Srch-win-R（激活导频集，邻近导频集，剩余导频集的搜索窗宽带之半）、导频搜索步长增量（PN-INC）等.(3) 功率控制参数（Power Control Parameter）.包括移动台接入的标称功率（NOM-PWR）、移动台接入的初始功率（INIT-PWR）、移动台接入的功率增量步长（PWR-STEP）和反向功率控制的信噪比门限（RPC-_EbN0）.(4) 接入参数（Access Parameter）.包括移动台等待应答最大接入序列个数（MAX-RSP-SEQ）、移动台最大接入探测序列次数（NUM-STEP）、移动台接入探测序列中前导序列最大量（PAM-SZ）和移动台接入探测序列中填充序列最大量（MAX-CAP-SZ）.系统参数的修改往往需要对几组参数同时进行，不完整的修改会给系统运行带来危害.实际运行中，对系统参数应慎重考虑后再修改.CDMA系统的网络优化是一个不断反复的过程.要对网络优化过程中采集到的数据进行分析，并对有关参数进行修改，然后进行数据的采集、分析，再对系统参数修改，如此反复，不断进行，使系统的运行愈加合理.2掉话的原因及分析掉话是CDMA系统网络优化中经常碰到的问题，系统的掉话是影响系统统计性能指标的一个重要因素，掉话的处理也是直放站网络优化的一个重要方面.(1) 前向信噪比Ec/Io差.当移动台接收电平较低时，会导致Ec/Io较差.此时会引起前向误帧率增大，进而引起掉话.造成这种现象的原因是该地点直放站覆盖边缘或传播路径上有障碍.解决方法是改善该点的覆盖,适当调整直放站下行输出.在图1中，发生掉话的地点，Ec/Io=-14dB,Rx=-100dBm,TxPower=25dBm.由于弱覆盖，导致前向信噪比Ec/Io差，引起前向误帧率FER增大，触发连续的功率测试报告（PwrMeas）和导频测量报告(PilotMeas),而且没有得到基站的确认，从而产生掉话.掉话后，呼叫两次都失败，经多次同步，解调到较强的导频信号后才呼叫成功.(2）反向误帧率FER高.反向误帧率高同样会造成掉话.一般有下面两种情况：若反向链路传播衰耗过高，造成反向误帧率FER也高，而此时前向链路也发生误帧率高的情况，则表明传播衰耗过大，造成这种现象的原因是该地点距离直放站较远.若前向链路信号电平尚可，而反向误帧率FER高，则表明此时覆盖没有问题，解决方法是调整系统参数，通常应调整反向功率控制门限RPC-EbN0.若反向功率未达到最大，却发生反向误帧率FER升高，这种现象往往是由于快衰落引起的，说明在该地点缺少一个稳定的主导频,检查施主直放站天线是否对准基站天线,并不受其他信号干扰.在图2中，手机接收到的信号较好，采样点的测试数据为：Ec/Io=-8dB,Rx=-85dBm,TxPower=22dBm.但仍出现多次掉话和呼叫失败.从信令中分析，手机发起一次呼叫信息Orig,系统给手机分配了信道ChanAssign ExTraffic-Assigment,就立即掉话进入了与系统重新同步Sync，这说明有干扰，而且是上行干扰，造成反向误帧率FER高.(3) 多导频.在CDMA系统中，当移动台进入3向的软切换状态时，若此时其它的导频有足够的强度，大于切换时加入导频信噪比门限值Tadd，但移动台分离多径(rake)接收机的3个finger均已占满，移动台不能将该导频加入激活导频集中，就会造成掉话.通常的解决方法是纯净直放站的取样信号，减少多导频在直放站覆盖区域的出现.在图3中，采样处Finger1、Finger2、Finger3的导频Ec/Io分别为，PN384的Ec/Io=-16dB, PN42的Ec/Io=-15dB, PN254d的Ec/Io=-10dB,无主导频，因而切换频繁，（从三层信令看，控制信令中充满了Exhandoff和HOComplete信令），FER偏高，造成掉话.(4) 短码混淆.所谓短码混淆（PN Falsing）即移动台向基站汇报的关于导频的信息中，表示某一基站的短码相位发生了错误.由于直放站的延时现象(特别是光纤直放站),往往造成短码规划不合理，通常的解决方法是PN重新规划或修改搜索窗参数.3直放站覆盖工程中应注意的一些问题在直放站覆盖工程中应注意以下问题：(1) 不同场合选择不同类型的直放站；(2) 根据不同的覆盖要求选择不同的直放站配套天馈线系统；(3) 系统噪声.直放站的引入会使基站的背景噪声增加，噪声的增加量与直放站的噪声系数、系统增益、天线增益和传播损耗等参数有关.(4) 时延问题.直放站与信号源基站之间存在着一定的时延，因此在设计其覆盖范围时，要同时考虑多径引起的时延和固有时延，使之不超过一个码片时间长度，才不会引起码间串扰；(5)分集技术.对于多径信号较多、移动用户移动速度较快的地区，若采用直放站技术，则必须考虑使用分集天线系统；(6) 直放站系统的隔离度.CDMA直放站施主天线和重发天线的隔离度不够将会引起直放站系统自激.在实践中，应最大限度提高隔离度，直放站增益和隔离度之间至少保证有10～15 dB的余量.为了便于工程开通，建议采用天线隔离度检测技术；(7) 干扰问题.既要考虑CDMA直放站对施主基站的干扰(IOI),也要考虑前向链路对其他系统(GSM)的干扰.通过直放站干扰分析，使我们更加了解干扰的产生，在工作中尽量减少干扰，充分发挥直放站优越性，直放站干扰分为下行干扰和上行干扰。

CDMA VPDN无线联网方案模板（电信LNS）1．方案设计XX公司CDMA联网方案如图4.1所示，方案使用VPDN（Virtual Private Dial-Network 技术）：上海电信为XX公司开一个通CDMA VPDN域名，名称为xxxx.vpdn.sh。

上海电信根据XX 公司业务需求分配一批CDMA UIM卡（CDMA用户卡），UIM卡插入CDMA路由器设备内置的CDMA 通信模块中即可使用。

XX公司的CDMA无线发起PPP呼叫，数据传递的流程见下图4.2所示：CDMA无线路由器通过PPP拨号方式由CDMA无线网接入，连接到CDMA PDSN设备，由CDMA AAA认证服务器提供接入认证，判断卡号和VPDN的对应关系。

通过验证后，CDMA PDSN将与上海电信的LNS路由器之间建立起L2TP专用隧道，将用户名和密码由上海电信的AAA认证服务器验证用户的合法性，并分配内网IP地址（动态分配，具体IP地址池由XX公司提供，符合XX公司的IP地址规划）。

上海电信的LNS路由器与XX公司路由器（或交换机）之间通过MPLS VPN连接，采用100M光纤接入（实际开通2M带宽，今后可根据需要增加），电信提供光电转换器一台，与用户的路由器或交换机采用以太网100M电接口连接。

当CDMA路由器通过接入认证、获得IP地址后，与银行中心的防火墙之间的数据传输将通过IPSec进行加密数据传输，从而进一步保证数据传输的安全性。

图4.1 XX 公司CDMA 无线联网网络结构图银行服务器PPP 无线路由器图4.2 XX 公司CDMA VPDN 数据通信流程2．业务申请、开通和使用在具体的操作实施中，XX 公司可以先根据业务需要采购一批CDMA UIM 数据卡（如10张），并申请一条VPDN 总头专线（100M MPLS VPN 专线到电信LNS 路由器，2M 限速，电信提供光电转换器，XX 公司需准备100M 电接口路由器或交换机）。
