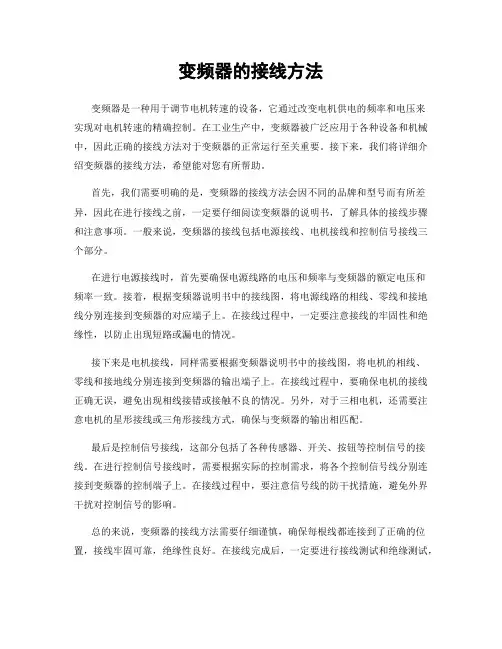

变频器的接线规范

变频器的接线方法变频器是一种用于调节电机转速的设备，它通过改变电机供电的频率和电压来实现对电机转速的精确控制。

在工业生产中，变频器被广泛应用于各种设备和机械中，因此正确的接线方法对于变频器的正常运行至关重要。

接下来，我们将详细介绍变频器的接线方法，希望能对您有所帮助。

首先，我们需要明确的是，变频器的接线方法会因不同的品牌和型号而有所差异，因此在进行接线之前，一定要仔细阅读变频器的说明书，了解具体的接线步骤和注意事项。

一般来说，变频器的接线包括电源接线、电机接线和控制信号接线三个部分。

在进行电源接线时，首先要确保电源线路的电压和频率与变频器的额定电压和频率一致。

接着，根据变频器说明书中的接线图，将电源线路的相线、零线和接地线分别连接到变频器的对应端子上。

在接线过程中，一定要注意接线的牢固性和绝缘性，以防止出现短路或漏电的情况。

接下来是电机接线，同样需要根据变频器说明书中的接线图，将电机的相线、零线和接地线分别连接到变频器的输出端子上。

在接线过程中，要确保电机的接线正确无误，避免出现相线接错或接触不良的情况。

另外，对于三相电机，还需要注意电机的星形接线或三角形接线方式，确保与变频器的输出相匹配。

最后是控制信号接线，这部分包括了各种传感器、开关、按钮等控制信号的接线。

在进行控制信号接线时，需要根据实际的控制需求，将各个控制信号线分别连接到变频器的控制端子上。

在接线过程中，要注意信号线的防干扰措施，避免外界干扰对控制信号的影响。

总的来说，变频器的接线方法需要仔细谨慎，确保每根线都连接到了正确的位置，接线牢固可靠，绝缘性良好。

在接线完成后，一定要进行接线测试和绝缘测试，确保接线的质量和安全性。

希望本文对您了解变频器的接线方法有所帮助，谢谢阅读！。

变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。

接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

防止异物进入变频器中。

2、在端子+，PB间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。

因此，安装选件无线电噪音滤波器FR-BIF或FR-BSF01或FR-BLF线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，要把F0.16设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

6、为使电压降在2%以内，应使用适当型号的导线接线。

变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。

7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。

断电后一段时间内，电容上仍然有危险的高压电。

二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种。

1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V 继电器程序回路）分开布线。

2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。

3、控制回路的接线一般选用0.3～0.75平方米的电缆。

三、地线的接线1、由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。

2、变频器接地用专用接地端子。

接地线的连接，要使用镀锡处理的压接端子。

拧紧螺丝时，注意不要将螺丝扣弄坏。

变频器接线注意事项变频器接线正确与否，直接关系着变频器是否能够正常启动，是否能够正常输入输出，对结果的精确性有着重要的作用。

那么接下来我们就来了解一下变频器接线的留意事项。

一、主电路接线：1、变频器输入(R、S、T)输出(U、V、W)肯定不能接错2、主电路线径选择：电源与变频器接线和同容量电机的线径选择方法相同；变频器与电机间的接线要考虑线路电压降△U，一般要求：△U≤(2～3)Un 式中：Imn-电机额定电流(A)，R0-单位长度(每米)导线的电阻(mΩ/m)。

二、掌握电路的接线：1、模拟量掌握线应使用屏蔽线，屏蔽一端接变频器掌握电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。

2、开关量掌握线允许不使用屏蔽线，但同一信号的两根线必需相互绞在一起。

三、变频器的接地：多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。

①在电源和变频器的输入侧应安装一个带有接地漏电爱护的断路器，它对变频电流比较敏感；另外，还要加装一个空气开关和沟通电磁接触器。

空气开关本身带有过流爱护功能，并且能自动复位，在故障条件下，可以用手动来操作。

沟通电磁接触器由触点输入掌握，可以连接变频器的故障输出和电机过热爱护继电器的输出，从而在故障时使整个系统从输入侧切断电源，实现准时的爱护。

假如沟通电磁接触器和漏电爱护开关同时消失故障，则空气开关也能供应牢靠的爱护。

②应在变频器和电机之间加装热继电器，特殊在用变频器拖动大功率电机时，尤为需要。

虽然变频器内部带有热爱护功能，但这对于爱护外部电机来说可能是不够的。

由于用户选择变频器的容量往往大于电机的额定容量值，当用户设定的爱护值不佳时，变频器在电机烧毁以前可能还没来得及动作；或者，变频器爱护失灵时，电机就需要外部热继电器供应爱护。

尤其在驱动一些旧电机时，要考虑到生锈、老化带来的负载力量降低。

综合这些因素，外部热继电器可以很直观、便捷地设定爱护值。

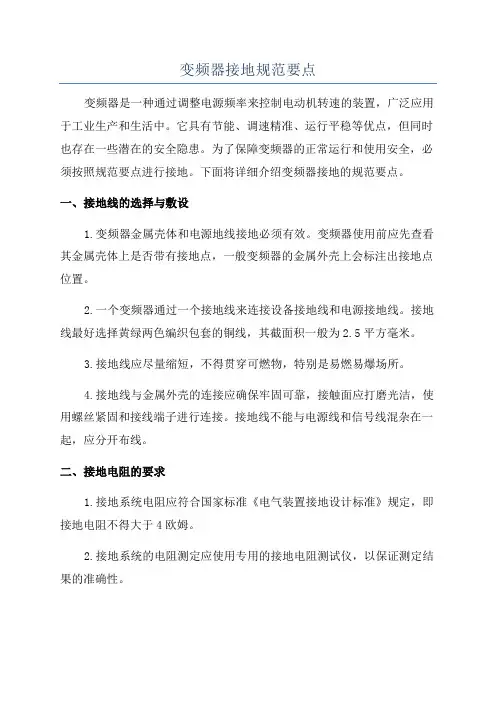

变频器接地规范要点变频器是一种通过调整电源频率来控制电动机转速的装置，广泛应用于工业生产和生活中。

它具有节能、调速精准、运行平稳等优点，但同时也存在一些潜在的安全隐患。

为了保障变频器的正常运行和使用安全，必须按照规范要点进行接地。

下面将详细介绍变频器接地的规范要点。

一、接地线的选择与敷设1.变频器金属壳体和电源地线接地必须有效。

变频器使用前应先查看其金属壳体上是否带有接地点，一般变频器的金属外壳上会标注出接地点位置。

2.一个变频器通过一个接地线来连接设备接地线和电源接地线。

接地线最好选择黄绿两色编织包套的铜线，其截面积一般为2.5平方毫米。

3.接地线应尽量缩短，不得贯穿可燃物，特别是易燃易爆场所。

4.接地线与金属外壳的连接应确保牢固可靠，接触面应打磨光洁，使用螺丝紧固和接线端子进行连接。

接地线不能与电源线和信号线混杂在一起，应分开布线。

二、接地电阻的要求1.接地系统电阻应符合国家标准《电气装置接地设计标准》规定，即接地电阻不得大于4欧姆。

2.接地系统的电阻测定应使用专用的接地电阻测试仪，以保证测定结果的准确性。

3.如果发现接地电阻超过4欧姆，应及时排除故障原因，检查接地系统是否受潮、松动等。

如重复测量仍然超标，则应重新布置接地线以降低接地电阻。

4.接地系统的电阻应定期检测，至少每年检测一次，确保其正常运行。

三、保护接地的措施1.高频电源的接地点应采用独立的接地装置。

2.变频器的接地线与信号线、电源线等必须分开敷设，避免相互干扰。

3.变频器的金属外壳应保持良好的导电性能，防止因腐蚀等导致接地不良。

4.变频器电源端、输出端均应设置过压保护装置，以防止接地故障时产生的过电压危害设备和人员安全。

四、特殊环境下的接地要求1.在可燃气体、粉尘等易爆环境下，变频器的接地应符合特殊规范要求，如使用防爆型变频器、采用屏蔽式接地线等。

2.变频器在强电磁干扰环境下，应选择抗干扰性能好的接地系统和接地线。

3.在湿润、潮湿的环境中，变频器的接地线应经过防腐处理，以增强其抗腐蚀性能。

变频器控制电路的接线方法随着现代电气技术的不断发展和应用，在许多领域中用到的电动机设备也越来越多，而变频器作为电动机的调速设备，也因其能够稳定控制电动机转速、提高能源利用率等优点，被广泛应用于工业生产现场。

在变频器与电动机之间的接线非常重要，正确的接线方法能够更好地确保设备的正常运行。

1. 三相电源接线变频器需要三相电进行工作和控制。

三相电源分别为L1、L2、L3 三条电源线，其中 L1 和 L3 是相邻的相位， L2 和 L1、L3 相位差都为 120 度。

在接线时，应先将电源线与变频器输入端子板上的连接端子相对应进行接线。

整个变频器的电源需通过断路器进行控制，如果接线不规范，会造成电流过载、变频器故障甚至可能带来安全隐患。

2. 电机接线电机与变频器的接线方式也很重要。

电机可以分为三相电机和单相电机两种类型进行接线。

2.1 三相电机接线三相电机的接线方式一般有以下两种：2.1.1 Delta 接法Delta 接法是将电机的三个电源线分别对应到变频器的输出端子板上，接线顺序如下：电机 U 相线连接变频器输出端子板上的 U 相；电机 V 相线连接变频器输出端子板上的 V 相；电机 W 相线连接变频器输出端子板上的 W 相；变频器对三个相位进行逆变，通过不同的频率控制电机的转速和输出功率。

2.1.2 Star 接法Star 接法是将电机的三个电源线由三相分别接到变频器输出端子板与接地板上，接线顺序如下：电机 U 相线连接变频器输出端子板上的 U 相；电机 V 相线连接变频器输出端子板上的 V 相；电机 W 相线连接变频器输出端子板上的 W 相；电机三相中心点(N)连接变频器接地板上；在电机运行时，变频器以 U、 V、 W 三个相为输入，相应的将这三个相的功率进行控制，输出三个相的功率控制电机。

2.2 单相电机接线单相电机一般采用电容起动方式，接法如下：将电容器 C 两端分别接到变频器和电机的两条线上；将电机的另外一条线与变频器对应的电源线 N 相连接起来；在单相电机的电容启动方式中，加上电容器可以增大电流周期，增加起始转矩和定转差。

变频器的安装及接线2.1 变频器的安装变频器安装方式为壁挂式。

单台变频器的安装间隔及距离要求，如图 2-1所示。

两台变频器采用上下安装时，中间应采用导流隔板，如图 2-2所示。

10cm以上8cm以上出风方向10cm以上导流隔板变频器8cm以上变频器图 2-1 安装间距距离图 图 2-2 多台变频器的安装图◆ 环境温度越高，变频器的使用寿命越短。

◆ 如果变频器的附近有发热装置，请将它移到尽可能远方。

另外，当变频器被安装在箱体内时，要充分考虑到垂直度和空间大小，有利于散热。

2.2 变频器的安装尺寸图 2-3 变频器尺寸图适用于DRS3000-V4T0055C ～V4T0550机型(金属壳机体)图 2-3 变频器尺寸图适用于DRS3000-V4T0110C 以下机型(塑壳机体)表2-1 变频器安装尺寸表2.3变频器的接线2.3.1注意事项：◆确保电源完全切断10分钟以后，方可打开变频器面盖。

◆确认主回路端子P+，P-之间的电压值在36VDC以下，方可进行内部配线作业。

◆核实变频器的额定输入电压是否与交流供电电源的电压一致。

如输入电压等级不一致，将有可能导致变频器的损坏。

◆请按顺序安装，即安装好主体后再接线以防出现电击事故或损坏变频器。

◆变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。

◆必须在电源与变频器之间连接无熔丝断路器，以免因变频器故障导致的事故扩大，损坏配电装置或造成火灾。

◆务必将变频器的接地端子和电动机外壳连接到接地线。

接地线应使用铜芯线，截面积在4cm2以上，接地电阻◆严禁将控制端子中R1A、R1B、R1C、R2A、R2A以外的端子接上交流220V电源，否则有损坏变频器的危险。

◆严禁将交流电源接到变频器的输出端子U、V、W上，否则将会造成变频器的损坏。

2.3.2变频器端子说明及配线1、主回路端子及功能说明R S T P+WP1GDB P-U V图2-4主回路端子图(适用于DRS3000-V4T0055～0075机型)V WP+P-P1R UT GDBS图2-5主回路端子图(适应于DRS3000-V4T0110～0150机型)R S T GP1P-U V WP+图2-6主回路端子图(适用于DRS3000-V4T0185以上机型)表2-2主回路端子功能说明2、 控制回路端子及功能说明DOG 12CM 3GND AUX 824VR2A R2CDO176R1A R1C R1B 5CM VIN VR GND AO2A01AIN 4图2-7 控制回路端子图(适用于DRS3000-V4T0055C 以上机型)表2-3 控制回路端子功能说明种类端子标号 端子功能开 关 信 号 输 入1 正转运行 — 停止指令2 反转运行 — 停止指令3 外部故障输入4 故障复位输入5 多功能 输入端子 三线式操作，Local/Remote 控制，多段速切换，加减速禁止，外部中断，过热警告，PID 控制，直流制动，速度搜寻，up/down 功能，PG 速度控制，外部故障，计时功能，多功能模拟输入设定6 7 8 CM 开关信号公共地端24V 开关信号24V 电源公共端（也可作24V 独立电源） 模 拟 输 入 信 号VR 速度设定用电源(+12V 、+5V 可选)（也可作独立电源） VIN 电压主速指令（0-10V) AIN 电流主速指令（4-20mA ）AUX 多功能模拟输入端子：辅助频率指令，指令偏置，指令增益，过转矩检出基准，输出电压补偿，加减速时间缩短系数，直流制动电流，运转中失速防止基准，PID 控制，频率下限，跳跃频率4 GND模拟信号公共端子◆ 端子1～8可设定成地或电源模式，当设为地模式时，JP4跳线置于1、2位置，当设为电源模式时，JP4跳线置于2、3位置。

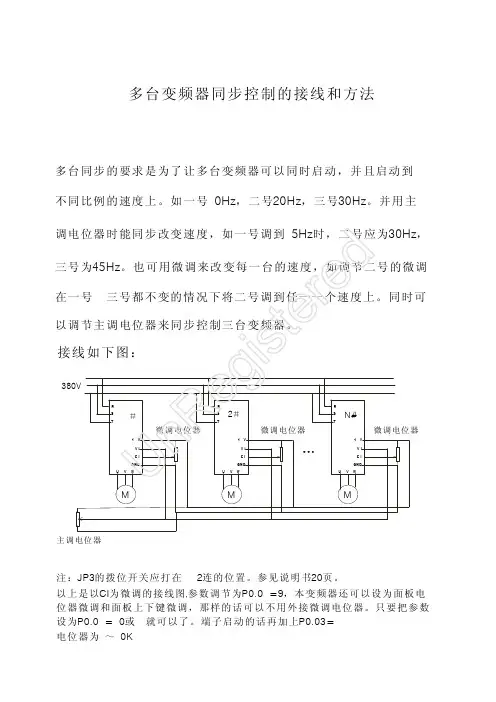

多台变频器同步控制的接线和方法
接线如下图：
注：的拨位开关应打在、连的位置。

参见说明书页。

以上是以为微调的接线图参数调节为，本变频器还可以设为面板电位器微调和面板上下键微调，那样的话可以不用外接微调电位器。

只要把参数设为或就可以了。

端子启动的话再加上电位器为～JP31220CI ,P0.01=9P0.01=1011P0.03=1110K
主调电位器
多台同步的要求是为了让多台变频器可以同时启动，并且启动到不同比例的速度上。

如一号，二号，三号。

并用主调电位器时能同步改变速度，如一号调到时，二号应为，三号为。

也可用微调来改变每一台的速度，如调节二号的微调在一号、三号都不变的情况下将二号调到任一一个速度上。

同时可以调节主调电位器来同步控制三台变频器。

10Hz 20Hz 30Hz 15Hz 30Hz 45Hz i s
t e
r e
d。

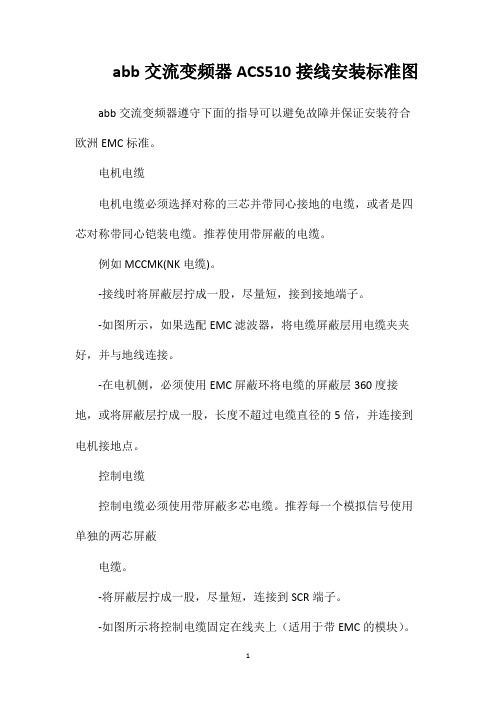

abb交流变频器ACS510接线安装标准图abb交流变频器遵守下面的指导可以避免故障并保证安装符合欧洲EMC标准。

电机电缆
电机电缆必须选择对称的三芯并带同心接地的电缆，或者是四芯对称带同心铠装电缆。

推荐使用带屏蔽的电缆。

例如MCCMK(NK电缆)。

-接线时将屏蔽层拧成一股，尽量短，接到接地端子。

-如图所示，如果选配EMC滤波器，将电缆屏蔽层用电缆夹夹好，并与地线连接。

-在电机侧，必须使用EMC屏蔽环将电缆的屏蔽层360度接地，或将屏蔽层拧成一股，长度不超过电缆直径的5倍，并连接到电机接地点。

控制电缆
控制电缆必须使用带屏蔽多芯电缆。

推荐每一个模拟信号使用单独的两芯屏蔽
电缆。

-将屏蔽层拧成一股，尽量短，连接到SCR端子。

-如图所示将控制电缆固定在线夹上（适用于带EMC的模块）。

-走线时将电机电缆尽量远离控制电缆和供电电缆至少20cm。

注意！24VDC的信号和115/230VAC的信号不要共用同一根多芯电。

变频器接线方法展开全文一、变频器主电路的接线方法:R S T这三个接线端子是变频器电源进线端，三根火线接入。

U V W是出线端接需要控制的电机。

首先，变频器有单相220V、三相220V、三相380/480V、三相690V等几种电源规格的变频器，需要根据变频器规格选择合适的电源和断路器。

将输入电源接到变频器的L1、L2(单相220V)或者R、S、T 端子。

在断路器和变频器之间一般不加接触器，如果必须要加入接触器的场合，也要注意不能使接触器动作或于频繁。

另外为了改善功率因素和消除干扰，可在输入侧加入交流输入电抗器和噪音滤波器，这个可以根据需要和使用场合选择加不加。

输入侧连接完成，将三相电动机接到变频器的输出端子U、V、W上。

注意：变频器输出侧不能加电容器或者浪涌抑制器，否则会导致变频器损坏。

最后要保证接地端子可靠接地，以保证设备和人员的安全。

二、控制方式种类:1、面板控制方式。

这种控制方式是通过变频器面板启停变频器修改频率等。

2、通过外部控制器或仪表控制方式。

这种控制方式主要通过控制器如PLC给变频器启停信号和频率信号，这种控制方式依据信号类型的不同又可以分为两种。

一种类型是开关量信号和模拟信号另外一种是通讯数字信号。

控制回路部分不同品牌的变频器端子号和功能会有所不同，根据变频器说明书进行判断。

要选择控制方式，在参数设置里找到相应参数进行设置，控制方式分为操作面板命令通道、端子命令通道和通讯命令通道。

选择操作面板命令通道的时候，面板上的RUN和STOP键就可以实现变频器的运行和停止，通过递增和递减键对电机进行调速。

注意：有的变频器操作面板上装有电位器，在设置里选择模拟输入为板载电位器，调整电位器就可以实现电动机调速。

另外变频器面板可以拆下，可以通过延长线将面板装到操作柜面板进行操作。

使用端子命令通道，可通过设置参数选择二线式或三线式控制。

二线式控制时，将正、反转端子和电源公共端分别闭合就可以实现电动机正、反转。

三相变频器的接线方法
三相变频器是工业电气控制中常用的设备，它能够控制电动机的转速，提高生
产效率和节能。

在使用三相变频器时，正确的接线方法是非常重要的。

接下来将介绍三相变频器的接线方法步骤。

步骤一：准备工作
在接线之前，首先需要准备好所需的工具和材料，如螺丝刀、绝缘胶带、接线
端子等。

同时，要确保三相变频器和电动机处于断电状态，确保安全。

步骤二：接地线接线
首先要确保接地线的接线是正确的，将三相变频器和电动机的金属外壳通过接
地线连接到接地端子上，以保证设备的安全运行。

步骤三：主电源接线
接下来是主电源的接线，一般三相变频器有L1、L2、L3三相输入端子，需要
将主电源的对应导线分别连接到这三个端子上。

注意要确保接线端子紧固牢固，不要出现松动。

步骤四：电动机接线
最后是连接电动机的接线，电动机也有对应的三相电源输入端子，需要将三相
变频器的U、V、W端子分别连接到电动机的对应端子上，确保连接正确无误。

步骤五：电缆固定
在完成接线后，要用绝缘胶带或者绑线带将电缆固定好，防止松动或者短路，
确保设备的安全运行。

步骤六：检查并测试
接线完成后，要进行仔细的检查，确保每个连接牢固可靠，没有接错线路。

接
下来可以尝试启动设备，测试三相变频器是否能够正常控制电动机的转速。

通过以上步骤，我们可以正确地接线三相变频器，确保设备的安全和正常运行。

在接线时要仔细、谨慎，不要出现错误，以免影响设备的运行和安全。

-电机与控制-变频器二线式和三线式接线方法林中信（大庆炼化公司,163453,黑龙江大庆）目前，可用于调速的电动机种类很多，工业生产与电动汽车使用的电机主要包括三相异步电动机、三相永磁同步电动机、直流无刷电动机、开关磁阻电动机四种，其中用变频器调速的三相异步电动机保有量最高。

变频调速被公认为目前交流电动机最理想、最有前途的调速方案。

变频器除了具有卓越的调速性能之外，还具有显著的节能效果和优异的工艺控制方式，是企业进行技术改造和产品更新换代的理想调速装置。

变频器的接线方法主要分为二线式和三线式两种，不同的接线方法，有不同的运行特点和优缺点。

下面对二线式和三线式接线方法分别进行介绍，总结并分析每种接线方法的特点。

表19030系统优化所需硬件序号9030快速门系统规格型号数量1机架7槽IC695CHS00722电源模块220V IC695PSD14043CPU模块（带3个千兆网口），附带充电电池IC695CPK33024PROFINET模块IC695PNC0012 5冗余切换模块IC695RMX1284 6冗余光纤LC-LC2 724VDC电源IC690PRM0102 8机架12槽IC695CHS0121 9PROFINET接口模块IC695PNS0011 10电源模块IC695PSD1402 11DI32点IC694MDL6551 12DI16点IC694MDL6451 13D016点IC694MDL9404 14AI4通道IC694ALG2212 15空槽盖板IC694ACC3101 16机架12槽IC695CHS0121 17PROFINET接口模块IC695PNS0011 18电源模块IC695PSD1402 19高速计数模块8通道IC695HSC3085 20空槽盖板IC694ACC3104 21接线端子IC694TBB0325 2224VDC电源IC690PRM01011变频器二线式接线方法1.1接线图例不同品牌变频器的二线式接线方法基本相似，如图1所示。

变频器与电机控制线路的接线方法及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!变频器与电机控制线路的接线方法及注意事项引言在工业控制领域，变频器与电机控制线路的接线方法至关重要。

德力西变频器控制回路接线说明控制回路必须与主回路、强电回路（继电器触点220V 程序回路）分开布线，并且使用扭绞屏蔽线或双扭屏蔽线，并把屏蔽层导线连接至变频器端子PE 上，接线距离应小于50米，以防止干扰引起错误动作。

1、模拟输入端子回路接线说明J5中的1控制VF1通道，选择电压/电流信号输入。

当选择电流信号输入时，J5的开关应位于I 侧，选择电压信号输入时应位于U 侧。

J5中的2控制VF2通道，选择电压/电流信号输入。

当选择电流信号输入时，J5的开关应位于I 侧，选择电压信号输入时应位于U 侧。

2、模拟输出端子回路接线说明J6是控制FM1通道，选择电压/电流信号输出。

当选择电流信号输出时，J6的开关位置应位于I 侧，选择电压信号输出时应位于U 侧。

J7是控制FM2通道，选择电压/电流信号输出。

当选择电流信号输出时，J7的开关位置应位于I 侧，选择电压信号输出时应位于U 侧。

3、数字量输入端子回路接线说明数字量输入要求尽量使用屏蔽线或双绞屏蔽线，以防止受到外部型号的干 扰，且接线距离应小于50米。

下图为数字量输入回路控制板上的线路图● 干接点共阴极接线方式和● 干接点共阳极接线方式和OP 把OP 与● 漏型接线方式10V ～● 源型接线方式10V ～4、多功能输出端子回路接线说明 ● 交流回路交流回路只能用多功能继电器输出端子。

如果驱动感性负载（例如电磁继电 器、接触器），则应加装浪涌电压吸收电路；如：RC 吸收电路（注意其漏电流应小于所控接触器或继电器的保持电流）。

如下图所示：RC 阻容吸收电路R ：100～500ΩC ：0.1～0.2μF直流回路直流回路既可用多功能开路集电极输出端子（注意接线极性）也可用多功能 继电器输出端子。

如果驱动直流电磁回路，则应加装续流二极管（注意其极性）。

如下图所示：直流吸收电路5、脉冲输出端子回路接线说明当功能码P2.1.20=0时，YO/FMP 端子作为脉冲输出端子使用。

变频器接线要注意什么变频器接线需要注意以下几个方面：1. 接线前需查看变频器的接线图和说明书，了解其电气参数和接线要求。

根据其电压和功率要求选用合适的导线规格和额定电流保护器。

2. 变频器的电源线一般采用三相四线制，其中三相线分别连接变频器的U、V、W端，零线连接变频器的N端，接地线连接变频器的PE端。

接线时应确保导线连接牢固可靠，可以使用端子盘或电缆穿线盘连接。

3. 在变频器输入端，要注意有无电源开关，如有则打开电源开关，再将电源线连接到输入端。

如果使用电源开关控制变频器的电源，接线时需注意电源开关的额定电流是否符合变频器的要求。

4. 在变频器输出端，需将三相电机连接到变频器的输出端子。

一般情况下，变频器有U、V、W三个输出端子，根据电机的工作方式，将对应的相线连接到对应的输出端子上。

在接线时应注意接线的顺序，按照变频器的接线图或说明书进行连接。

5. 接线时应注意电源线和输出线的绝缘，避免发生漏电、短路等意外情况。

可以使用绝缘胶带进行绝缘包裹，或者选择具有良好绝缘性能的导线。

6. 需要注意的是，变频器的异步电动机需要进行额外的接线，如连接编码器、制动电阻、温度传感器等。

这些附加接线可以根据变频器的接线图或说明书进行适当的连接。

7. 在接线前，应仔细检查接线是否正确并且无误。

特别是在接线完成后，要进行仔细的检查，确保所有接线牢固可靠，并且无任何异响、松动或短路等问题。

8. 在接线完成后，要进行必要的试运行和检查。

可以先进行空载试运行，确保变频器和电动机的运行正常。

然后逐步增加负载进行试运行，观察是否出现异常情况，如电流过大、温升过高等。

9. 最后，为了确保安全运行，建议在变频器周围设置适当的防护措施，如安装过压保护器、过载保护器、短路保护器等。

在使用过程中，也要定期检查变频器的接线情况，保持清洁，并定期进行维护和保养。

信号线与动力线必须分开走线：使用模拟量信号进行远程控制变频器时，为了减少模拟量受来自变频器和其它设备的干扰，请将控制变频器的信号线与强电回路（主回路及顺控回路）分开走线。

距离应在30cm以上。

即使在控制柜内，同样要保持这样的接线规范。

该信号与变频器之间的控制回路线最长不得超过50m。

信号线与动力线必须分别放置在不同的金属管道或者金属软管内部：连接PLC和变频器的信号线如果不放置在金属管道内，极易受到变频器和外部设备的干扰；同时由于变频器无内置的电抗器，所以变频器的输入和输出级动力线对外部会产生极强的干扰，因此放置信号线的金属管或金属软管一直要延伸到变频器的控制端子处，以保证信号线与动力线的彻底分开。

1）模拟量控制信号线应使用双股绞合屏蔽线，电线规格为0.75mm2。

在接线时一定要注意，电缆剥线要尽可能的短（5-7mm左右），同时对剥线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其它设备接触引入干扰。

2）为了提高接线的简易性和可靠性，推荐信号线上使用压线棒端子。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

变频器的接线方法
变频器的接线方法如下所述：
1. 首先，确定好变频器的电源输入。

将交流电源线的N（零线）、L（火线）和PE（接地线）分别连接到变频器的N、L
和PE端子上。

确保电源线的连接牢固可靠，不松动。

2. 接下来，连接电机至变频器的输出端。

根据电机的类型，选择合适的电机输出端子进行接线。

通常来说，三相异步电机的接线方式包括星型接线和三角形接线。

根据电机的额定功率和电压，选择合适的接线方式。

对于星型接线，将电机的U、V、W三个相线依次连接到变频器的U、V、W相输出端子上。

对于三角形接线，将电机的U1、V1、W1三个相线依次连接到
变频器的U、V、W相输出端子上。

3. 在接线完成后，再次检查所有接线点，确保接线牢固可靠，并且没有松动或接触不良的现象。

可以使用螺丝刀或扳手进行适当的拧紧。

4. 接线完成后，再次检查电源开关和变频器的开关。

确保电源开关处于关闭状态，变频器的开关处于关机状态。

5. 最后，将变频器的电源线插入电源插座，并打开电源开关。

再次检查变频器的状态指示灯，确保其亮起。

然后，打开变频器的开关，使其进入工作状态。

请注意，以上是一般的变频器接线方法，具体的接线方式可能
会因不同品牌、型号的变频器而有所差异。

在进行接线之前，务必仔细阅读变频器的操作说明书，并按照说明书中的要求进行接线。

如果有任何疑问或不确定之处，建议咨询专业技术人员的帮助。

第一篇一、接线：按图所示的电路，连接空气开关、漏电开关、电源，检查接线无误后，合上空气开关，变频器上电，数码管显示0.0。

关掉电源，电源指示灯熄灭后，再连接电机、起停开关、远程压力表、限流电阻等，变频器和电动机接地端子可靠接地，并仔细检查。

压力表选用YTZ-150电位器式远程压力表，安装在水泵的出水管上，该压力表适用于一般压力表适用的工作环境场所，既可直观测出压力值，又可以输出相应的电信号，输出的电信号传至远端的控制器。

压力表有红、黄、蓝三根引出线。

压力表电气技术参数：电阻满量程：400Ω（蓝、红）；零压力起始电阻值：≤20Ω （黄、红）；满量程压力上限电阻值：≤360Ω（黄、红）；接线端外加电压：≤10V（蓝、红）二、开环调试：检查接线无误后，合上空气开关和漏电开关，变频器上电，数码管显示0.0，按JOG键，检查水泵的转向，若反向，改变电机相序。

按运行键RUN，运行指示灯亮（绿色），顺时针方向旋转键盘旋钮，输出频率上升，观察压力表的压力指示，同时用万用表直流电压档测量变频器端子VF和GND之间电压值，随着变频器输出频率升高，压力增加，VF和GND之间的反馈电压上升，记录下将要设定的恒定压力（比如5Kg）对应的反馈电压值（比如3.1V）。

按停车键STOP，变频器减速停车。

三、闭环变频恒压运行：合上起停开关，变频器运行指示灯亮，输出频率从0.0Hz到达30.0Hz 后，根据用水情况自动调节，保证出水口的压力恒定为5Kg。

增大F4.06的参数设定值，出水口的压力增加，减小F4.06的参数设定值，出水口的压力降低。

第二篇一、前言目前，应用最广泛的变频恒压供水系统是水泵出口压力恒定系统，其工作原理是在水泵出水口安装压力传感器，将测定的压力值转换成电信号输入压力控制器，压力控制器根据设定压力值及测定压力之间的差值，通过PI调节运算后，控制变频器，调节水泵的转速，使水泵出口压力保持恒定。

这种控制系统电控部分较简单，国内外采用广泛。
