ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：REFERENCE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY OUTPUTS（继电器输出）ACS550 / ACS510：6、Group15：ANALOGUE OUTPUTS（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT FUNCTIONS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION MODULES（可选件）。

ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。

变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。

以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。

一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。

在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。

2.输出电压：输出电压表示变频器对电机的输出电压。

输出电压的设定要根据电机的额定电压来进行调节。

一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。

在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。

3.额定频率：额定频率表示电机的额定工作频率。

一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。

在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。

4.输出电流：输出电流表示变频器对电机的输出电流。

输出电流的设定取决于电机的额定电流和负载要求。

根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。

5.过载能力：过载能力表示变频器对负载的适应能力。

在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。

6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。

加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。

PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。

以上是ABBACS510变频器主要参数的设定。

在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。

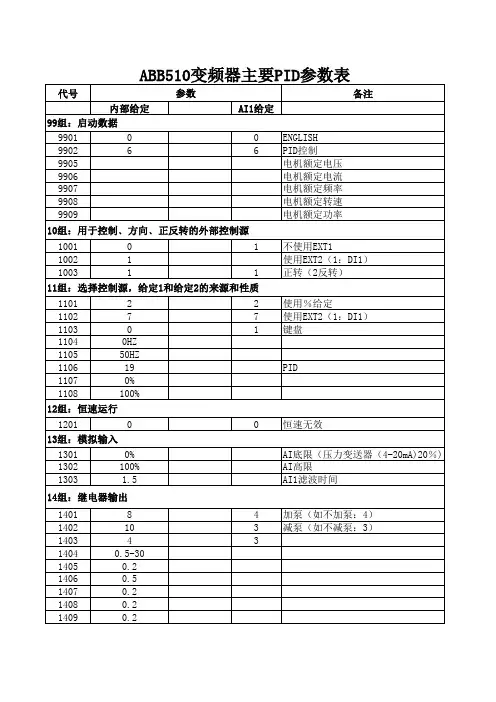

ABB510主要PID参数表
反馈压力信号（用压力变送器采集反馈压力信号）接入变频器中，且反馈压力信号接入变频器的模拟量端子AI1上，压力模拟量通过A02口输出4-20MA电流。

变频器设定2个继电器输出（用作加、减泵信号输出）。

1.不要随便把变频器恢复出厂值，然后再重新设置参数！这样操作可能会
延长调试时间、增加调试难度。

因部分控制柜要求特殊，参数可能与其它常规参数不一样
2.本参数表适用于ABB变频器的普通生活（循环）控制柜及罐式、箱式无
负压生活控制柜。

3.在输入信号注意AI1拨码开关的位置；使用电流信号时拨码开关处于I
的位置，使用电压信号时拨码开关处于U的位置。

4.变频器在运行过程中，如变频器控制面板上出现2018字样，变频器处于
睡眠状态，并非故障。

如循环控制柜不需要睡眠功能，将睡眠频率参数4023改为0，则取消睡眠功能。

5.如系统中带人机界面时，可以在人机上直接写入给定压力和减泵压力数
据；不带人机界面时直接由变频器写入给定和减泵压力数据。

具体对应如下：0.4MPa对应40%，0.5MPa对应50%，依此类推。

6.如需恢复出厂值，则变频器由原来PID参数9902=6，改为设置6以外的
数据，即可恢复出厂值，并断电重新调试参数。

7.
2.（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改
内容，供参考，感谢您的配合和支持）
1.。

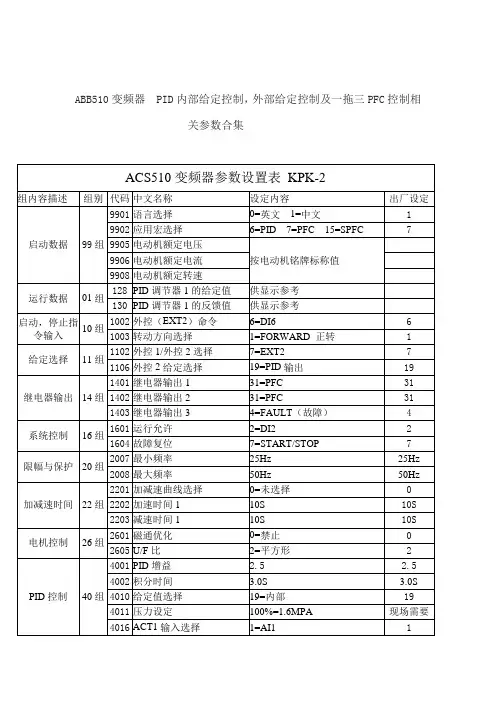

ABB510变频器 PID内部给定控制，外部给定控制及一拖三PFC控制相关参数合集要将变频器置于远程状态（LOC/REM）=REMABB变频器一拖一一、1拖1 PID配置：1、ABB变频器一拖一接线：注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号。

2、变频器参数调节：参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）16.01 0-不需要启动允许信号40.10 19（内部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）二、1拖3 PID配置：ABB变频器一拖三1、ABB变频器一拖三接线注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号；4）10和16，17，18接通是三台泵的启动联锁信号；5）3个继电器分别接三台泵。

2、变频器参数设置参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）14.01 31=PFC 控制14.02 31=PFC控制14.03 31=PFC控制16.01 0-不需要启动允许信号40.10 19（内部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）81.17 2=辅机数量81.27 3=辅机数量收起内容ABB系列变频器恒压供水PID全参数设置(内部给定)此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进入LOC本地模式需按下此键进行操作。

2、内部给定时实现PID宏方式，实际反馈值选择AI1。

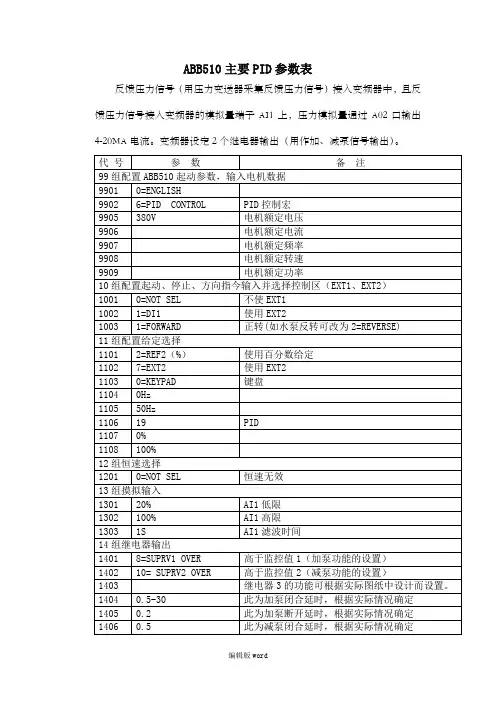

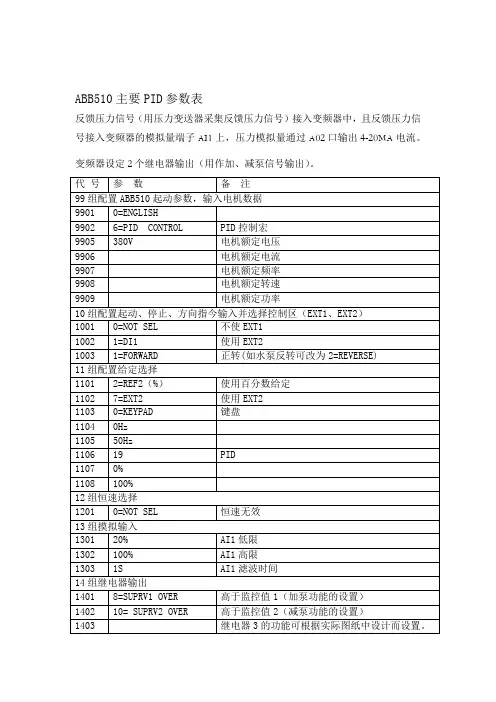

ABB510主要PID参数表
反馈压力信号（用压力变送器采集反馈压力信号）接入变频器中，且反馈压力信号接入变频器的模拟量端子AI1上，压力模拟量通过A02口输出4-20MA电流。

变频器设定2个继电器输出（用作加、减泵信号输出）。

word
编辑版．0.2 此为减泵断开延时，根据实际情况确定1407
word 编辑版．
word 编辑版．
不要随便把变频器恢复出厂值，然后再重新设置参数！这样操作可能会 1.延长调试时间、增加调试难度。

因部分控制柜要求特殊，参数可能与其它常规参数
不一样变频器的普通生活（循环）控制柜及罐式、箱式无本参数表适用于ABB2.负压生活控制柜。

I拨码开关的位置；使用电流信号时拨码开关处于在输入信号注意3.AI1word
编辑版．
的位置，使用电压信号时拨码开关处于U的位置。

4.变频器在运行过程中，如变频器控制面板上出现2018字样，变频器处于睡眠状态，并非故障。

如循环控制柜不需要睡眠功能，将睡眠频率参数4023改为0，
则取消睡眠功能。

5.如系统中带人机界面时，可以在人机上直接写入给定压力和减泵压力数据；
不带人机界面时直接由变频器写入给定和减泵压力数据。

具体对应如下：0.4MPa 对应40%，0.5MPa对应50%，依此类推。

6.如需恢复出厂值，则变频器由原来PID参数9902=6，改为设置6以外的数据，
即可恢复出厂值，并断电重新调试参数。

7.
2.（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）
1.
word
编辑版．。

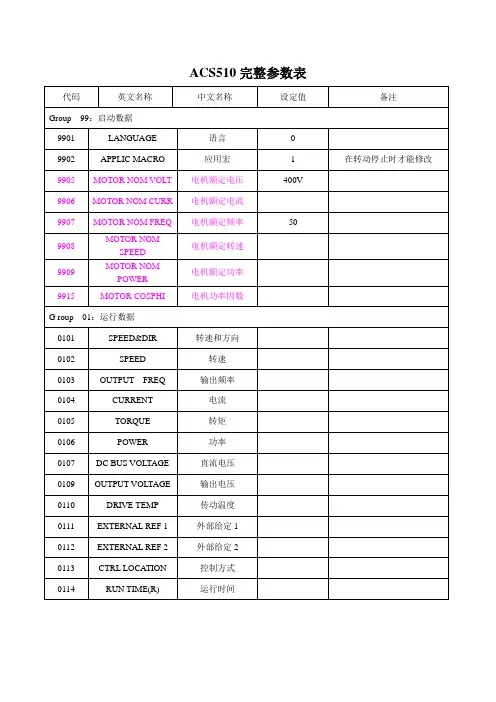

代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOM VOLT 电机额定电压400V9906 MOTOR NOM CURR 电机额定电流9907 MOTOR NOM FREQ 电机额定频率509908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR 转速和方向0102 SPEED 转速0103 OUTPUT FREQ 输出频率0104 CURRENT 电流0105 TORQUE 转矩0106 POWER 功率0107 DC BUS VOLTAGE 直流电压0109 OUTPUT VOLTAGE 输出电压0110 DRIVE TEMP 传动温度0111 EXTERNAL REF 1 外部给定1 0112 EXTERNAL REF 2 外部给定2 0113 CTRL LOCA TION 控制方式0114 RUN TIME(R) 运行时间代码英文名称中文名称设定值备注0115KWHCOUNTER(R)千瓦时计数器0116 APPL BLKOUTPUT调节器输出0118 DI 1-3 STATUS DI 1-3状态0119 DI 4-6 STATUS DI 4-6状态0120 AI1 AI1 0121 AI2 AI2 0122 RO 1-3 STA TUS RO 1-3状态0123 RO 4-6 STA TUS RO 4-6状态0124 AO1 AO1 0125 AO2 AO2 0126 PID 1 OUTPUT PID 1 输出0127 PID 2 OUTPUT PID 2 输出0128 PID 1 SETPNT PID 1设定值0129 PID 2 SETPNT PID 2设定值0130 PID 1 FBK PID 1反馈值0131 PID 2 FBK PID 2反馈值0132 PID 1 DEVIATION PID 1偏差值0133 PID 2 DEVIATION PID 2偏差值0134 COMM RO WORD 通讯字0135 COMM V ALUE 1 通讯数据1 0136 COMM V ALUE 2 通讯数据2 0137 PROCESS V AR 1 过程变量1 0138 PROCESS V AR 2 过程变量2 0139 PROCESS V AR 3 过程变量3ACS510完整参数表代码英文名称中文名称设定值备注0140 RUN TIME 运行时间0141 MWH COUNTER 兆瓦时计数器0142 DRIVE ON CNTR 旋转计数器0143 DRIVE ON TIME(HI) 通电时间（日）0144 DRIVE ONTIME(LO)通电时间（滴答）0145 MOTER TEMP 电机温度0149 OVERRIDEACTIVED超越模式激活0150 CB TEMP 控制板温度0151 INPUT KWH 输入千瓦时0152 INPUT MWH 输入兆瓦时0158 PID COMM V ALUE1 PID通讯值1 0159 PID COMM V ALUE2 PID通讯值2 0174 SA VE KWH 节能千瓦时0175 SA VE MWH 节能兆瓦时1476 SA VE AMOUNT1 节省投资额1 0177 SA VE AMOUNT2 节省投资额2 0178 SA VE CO2 CO2减排量Group 03：FB实际信号0301 FB CMD WORD1 总线控制字1 0302 FB CMD WORD2 总线控制字2 0303 FB STS WORD1 总线状态字1 0304 FB STS WORD2 总线状态字2代码英文名称中文名称设定值备注代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103代码英文名称中文名称设定值备注Group 99：启动数据9901 LANGUAGE 语言09902 APPLIC MACRO 应用宏 1 在转动停止时才能修改9905 MOTOR NOMVOLT电机额定电压400V9906 MOTOR NOMCURR电机额定电流9907 MOTOR NOMFREQ电机额定频率9908 MOTOR NOMSPEED电机额定转速9909 MOTOR NOMPOWER电机额定功率9915 MOTOR COSPHI 电机功率因数G roup 01：运行数据0101 SPEED&DIR01020103。

ABB510变频器PID部给定控制，外部给定控制及一拖三PFC控制相关参数合集要将变频器置于远程状态（LOC/REM）=REM要将变频器置于远程状态（LOC/REM）=REMABB变频器一拖一一、1拖1 PID配置：1、ABB变频器一拖一接线：注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号。

2、变频器参数调节：参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）16.01 0-不需要启动允许信号40.10 19（部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）二、1拖3 PID配置：ABB变频器一拖三1、ABB变频器一拖三接线注：1）图压力传感器反馈的信号为电流型，设置J1为电流，向右拨码；2）11和12短接；3）10和13接通是启动信号；4）10和16，17，18接通是三台泵的启动联锁信号；5）3个继电器分别接三台泵。

2、变频器参数设置参数设定值99.02 6=PID控制宏10.02 1=DI1控制启停11.02 7=外部213.04 20%（实际信号为4-20ma或2-10V时）14.0131=PFC控制14.02 31=PFC控制14.03 31=PFC控制16.01 0-不需要启动允许信号40.10 19（部设定给定值）40.11 设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）81.17 2=辅机数量81.27 3=辅机数量收起容ABB系列变频器恒压供水PID全参数设置(部给定)此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。

要进入LOC本地模式需按下此键进行操作。

ABB_ACS510变频器参数设置ABBACS510变频器是一款功能强大的变频器，可以广泛应用于各种工业自动化领域。

在使用前，需要合理设置变频器的参数，以满足不同的应用需求。

下面是ABBACS510变频器参数设置的一些基本信息和指导。

1.运行模式设置：ACS510变频器可选择多种运行模式，如自动，手动，外部，自适应等。

根据实际需求选择合适的模式。

2.主要技术参数设置：包括功率，电压，电流，频率等参数设置。

这些参数通常根据实际应用需求和电源参数来确定。

3.运行速度控制：变频器可以通过控制电机转速来实现对负载的控制。

通过设置运行速度参数，可以实现精确的速度控制。

4.加减速时间设置：加减速时间是变频器实现平稳运行的重要参数之一、通常根据实际应用需求和设备特性设置合适的加减速时间。

5.过载保护设置：ACS510变频器具有过载保护功能，可以保护电机和变频器免受过载损坏。

根据电机额定功率和实际负载情况，设置合适的过载保护参数。

6.反向运行设置：反向运行功能可以实现电机正反转的切换。

根据实际应用需求选择相应的设置。

7. 通信接口设置：ACS510变频器支持多种通信接口，如RS485，Modbus等。

根据实际需求选择和设置相应的通信接口参数。

8.安全设置：变频器具有各种安全功能和设置，例如输入输出相序保护，过流保护等。

根据实际应用需求对这些安全参数进行设置。

9.参数保存和读取：设置完成后，需要将参数保存到变频器存储器中，以便在下次启动时自动加载。

同时，变频器还可以通过通信接口将参数导出到电脑进行备份或修改。

以上是ABBACS510变频器参数设置的一些基本信息和指导。

具体的参数设置需要根据实际应用需求和设备特性来确定。

在设置参数之前，建议仔细阅读ACS510变频器的用户手册，以了解更详细的设置方法和细节。

同时，建议在设置参数时遵循相关安全操作规程，以确保人员和设备的安全。

ACS510装置参数设置(一)基本参数设置Group99: 启动数据99.01 选择语言99.02 选择宏99.05 额定电压（见铭牌）99.06 额定电流（见铭牌）99.07 额定频率（见铭牌）99.08 额定转速（见铭牌）99.09 额定功率（见铭牌）Group 01: 运行数据Group 03: 现场总线实际信号Group 04: 故障记录Group 10: 输入指令10.01 EXT1 装置控制源选择10.02 EXT2 装置控制源选择10.03 电机方向定义:DIRECTION （转向）1 = FORWARD( 正转)-方向固定为正转。

2 = REVERSE( 反转)-方向固定为反转。

3 = REQUEST( 双向)-方向可以通过命令切换Group 11: 给定选择11.01 控制盘给定值类型选择REF1=RPM/REF2=%11.02 EXT1/EXT2源选择 0＝EXT1,1=EXT211.03 EXT1 速度源选择11.04 REF1 MIN（给定1最小值，单位Hz）11.05 REF1 MAX（给定1最大值，单位Hz）11.06 EXT2 速度源选择11.07 REF2 MIN（给定2最小值）11.08 REF2 MAX（给定2最大值）Group 12: 恒速运行12.01 恒速源设定12.02 恒速值01设定12.03 恒速值02设定12.04恒速值03设定12.05 恒速值04设定12.06恒速值05设定12.07 恒速值06设定12.08 恒速值07设定Group 13: 模拟输入13.01 MINIMUM AI1 (AI1 低限，单位%)13.02 MAXIMUM AI1 (AI1 高限，单位%)13.03 FILTER AI1 (AI1 滤波时间)13.04 MINIMUM AI2 (AI2低限)13.05 MAXIMUM AI2 (AI2 高限)13.06 FILTER AI2 (AI2 滤波时间)Group 14: 继电器输出14.01 DO1设置14.02 DO2设置14.03 DO3设置Group 15: 模拟输出15.01 AO1 CONTENT SEL (AO1 赋值)15.02 AO1 CONTENT MIN (AO1 赋值低限) 15.03 AO1 CONTENT MAX (AO1 赋值高限) 15.04 MINIMUM AO1 (AO1 最小值)15.05 MAXIMUM AO1 (AO1 最大值)15.06 FILTER AO1 (AO1 滤波时间)15.07 AO2 CONTENT SEL (AO2 赋值)15.08 AO2 CONTENT MIN (AO2 赋值低限) 15.09 AO2 CONTENT MAX (AO2 赋值高限) 15.10 MINIMUM AO2 (AO2 最小值)15.11 MAXIMUM AO2 (AO2 最大值)15.12 FILTER AO2 (AO2 滤波时间)Group 16: 系统控制16.01 RUN ENABLE ( 运行允许)16.02 PARAMETER LOCK ( 参数锁定)16.03 PPASS CODE ( 密码)16.04 故障复位源选择16.05 USER PAR SET CHG ( 用户参数切换) 16.06 LOCAL LOCK ( 本地锁定)16.07 PARAM. SAVE ( 参数存储)16.08 START ENABLE 1 （起动允许1）16.09 START ENABLE 2 （起动允许2）16.10 DISPLAY ALARMS （显示报警）Group 17: 超越模式Group 20: 限幅20.03 MAX CURRENT( 最大电流)20.05 OVERVOLT CTRL ( 过压调节器)20.06 UNDERVOLT CTRL ( 欠压调节器) 20.07 MINIMUM FREQ （最小频率）20.08 MAXIMUM FREQ （最大频率）Group 21: 起动/ 停止21.01 START FUNCTION ( 起动功能)21.02 STOP FUNCTION ( 停车功能)21.03 DC MAGN TIME ( 直流磁化时间) 21.04 DC CURR CTL （直流电流控制）21.06 DC CURR REF （直流电流给定）21.07 DC BRAKE TIME ( 直流制动时间) 21.08 START INHIBIT ( 禁止起动)21.09 EM STOP SEL ( 急停选择)21.10 TORQ BOOST CURR ( 转矩提升电流) Group 22: 加速/ 减速22.01 ACC/DEC 1/2 SEL ( 加减速曲线选择) 22.02 ACCEL TIME 1设定22.03 DECEL TIME 1设定22.04 RAMP SHAPE 1 ( 速度曲线形状 1) 22.05 ACCEL TIME 2设定22.06 DECEL TIME 2设定22.07 RAMP SHAPE 2 ( 速度曲线形状 2) 22.08 EM DEC TIME ( 急停减速时间)22.09 RAMP INPUT 0 ( 积分器输入置零) Group 25: 危险频率Group 26: 电机控制Group 30: 故障功能Group 31: 自动复位Group 32: 监控器Group 33: 信息Group 34: 控制盘显示Group 35: 电机温度Group 40: 过程PID设置1Group 41: PID控制2Group 42: 外部/修正PIDGroup 51: 外部通讯模块Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件（二）默认宏参数列表。

ABB ACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、若硬件端子上远传压力表接在AI1上，则设置40组的4016为AI1输入，具体数值见说明书。

电阻式远传压力表与端子的链接方法：低端接AGND，中端接AI1，高端接10V。

（有时在高端与10V间又串了个精确电阻是为了让电流小于变频器端子要求的最小电流）附：如何判断使用中的三线电阻式远传压力表（1MPA）的低中高端答：分别量三线间的电阻，若某两端电阻为压力表的最大电阻如：400欧姆，则这两端为低端或者高端不能确定，但肯定的是为接入的那条线为中端。

此时观察压力表指针所在位置，以中端为一端，分别测量其与未判断出高低的两线，若此时指针大于，则刚测两电阻值较大的为中端与低端，较小的为中端与高端。

若指针小于，则相反。

4、当压力表高端与10V间串了个精确电阻时，计算保持的压力对应的PID百分量是有变化的是不易的，（例如，1MPA量程的表，若想保持在的压力，PID的设置将不再是50%），此时有个非常好的方法，不需要计算也可实现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。

这个状态非常有用，有了它，你不需要再换算。

5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。

若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。

精心整理ABBACS510低压交流传动变频器PID控制恒压的设置方法1、必须设置成远程控制模式才可以用电气柜上的二档开关控制变频器的手动电位器调频、停止和根据端子AI1反馈量PID控制。

这步需要按变频器操作面板上的LOC/REM按钮，按此按钮使变频器屏幕上左方显示REM。

2、设置99组应用宏中的9902为PID宏。

3、若硬件端子上远传压力表接在AI1上，则设置40组的4016为AI1端子的链接方法：低端接AGND与10V400欧出高低的两线，，则刚测两电阻值较大的为中端与0.5MPA，则相反。

4、当压力表高端与PID百分量是有1MPA量程的表，若想保持在0.5MPA的压力，PID），此时有个非常好的方法，不需要计算也可实现设定合适的PID数值，即观察变频器的01状态组的0130，这里显示的是压力表的反馈值，例如40%。

这个状态非常有用，有了它，你不需要再换算。

5、将4011数据设置成比0130中反馈值大的某数，比如0130为40%，将4011（PID设定值功能项）设置成50%，此时变频器开车，再看0130状态，由于反馈值在增大以趋近于50%，此过程观察压力表是否达到你需要的压力，并记住当达到你需要的压力时0130的数值，并将等值的数输入到4011中，即可实现PID控制。

若所需压力的反馈量不在40%-50%这个区间，用此方法再调大4011中的数值，并用我刚才所叙述的方法调试，直到满意为止。

PID设置算是初步完成了。

6、用以上方法设置好以后，你会发现电机总是在变频器的低频下运行，这样即功耗大，又损耗电机。

那么我们需要把4022设置成7，具体功能看说明。

再把4025设置一个偏差数。

注：1、表格中没注明的参数，可不用设定。

2、压力给定值由参数4011组设定：4公斤对应40%；5公斤对应50%，依此类推。

3、4019为1.6Mpa时，设为160%；压力表量程为设为250%，依此类推。
