各种变频器接线图集

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入 / 输出端口功能简述：1-SCR：屏蔽地；2-AI1 ：模拟量输入 1，由微机板提供0-5V 信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置 10V电源的正极，与模拟量地形成回路；5-AI2 ：模拟量输入 2，由变频器提供0-10V 电源，远传压力表提供0-5V 信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出 1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出 2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置 24V 电源的正极；11-GND：内置 24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动PID 控制；15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4 ：开关量输入 4，此地不用；17-DI5 ：开关量输入 5，此地不用；18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1 的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1 的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1 的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2 的公共端，此地不用；23-RO2A：变频器输出继电器2 的常闭点，此地不用；24-RO2B：变频器输出继电器2 的常开点，此地不用；25-RO2C：变频器输出继电器3 的公共端，此地不用；26-RO2A：变频器输出继电器3 的常闭点，此地不用；27-RO2B：变频器输出继电器3 的常开点，此地不用；三、参数表：参数代码中文名称1603解锁密码1602参数锁定9902应用宏9905电机额定电压9906电机额定电流9907电机额定频率9908电机额定转速9909电机额定功率1201恒速选择1302AI1 上限1305AI2 上限1401变频器报警1601运行允许1604故障复位选择2007最低频率2202加速时间2203减速时间2601允许磁通最优化2606开关频率2609噪音过滤4001增益4002积分时间4010给定值选择4011内部给定值1607参数存储1602参数锁定其他参数暂时采用默认值，详见设定值说明358输入 358 后允许修改1602 一次16PID 控制宏380V根据电机铭牌设定50HZ根据电机铭牌设定根据电机铭牌设定0未选择5050HZ100100%4故障时报警允许变频器运行，不需要任何外部信号3DI3 口有输入则变频器复位根据客户要求设定根据变频器功率设定根据变频器功率设定0禁止88KHZ1允许1～3越大调节幅度越大5～7越大调节速度越慢19内部给定，给定值是恒定的根据客户要求设定见参数调整方法中公式1ABB变频器《 ACS510-01 用户手册》。

7.1
通用变频器端子接线图
107 控制电路端子接线说明如下。

控制电路输入信号出厂设定为漏型逻辑。

在这种逻辑中，信号端子接通时，电流是从相应的输入端子流出，其结构如图
7-2所示。

图7-2 漏型逻辑控制电路结构图
在控制电路端子板的背面，把跳线从漏型逻辑位置移到源型逻辑位置，可以改变变频器的控制逻辑。

在源型逻辑中，信号接通时，电流是流入相应的输入端子，其结构如图7-3
所示。

图7-3 源型逻辑控制电路结构图
7.1.2 三菱FR-D700系列变频器接线图
三菱公司FR-D700系列变频器是多功能、紧凑型变频器，采用通用磁通矢量控制方式，功率范围为0.4～7.5kW ，具有15段速、PID 和漏-源型转换等功能。

三菱FR-D700变频器的端子接线图如图7-4所示。

各个端子功能参照FR-A740变频器。

A B B A C S510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

•各种变频器接线图集端子符号功能说明P 直流侧电压正端子P- 直流侧电压负端子PB P、PB间可接直流制动电阻R、S、T 接电网三相交流电源U、V、W 接三相交流电动机E 接地端子控制回路端子功能说明.种类端子符号端子功能备注模拟10V/V或10V/10mA电源输入V- 向外提供-10V/10mA电源V1 频率设定电压信号输入端1 0～10VV2 频率设定电压信号输入端2 0～10VI 频率设定电流信号输入正端（电流输入端）0～20mAGND频率设定电压信号的公共端（V 、V-电源地），频率设定电流信号输入负端（电流流出端）控制端子X1 多功能输入端子1 多功能输入端子的具体功能由参数L-63 ～L-69设定，端子与COM端闭合有效X2 多功能输入端子2X3 多功能输入端子3X4 多功能输入端子4X5 多功能输入端子5X6 多功能输入端子6PUL/X7多功能输入端子7，也可作外部脉冲信号的输入端子FWD 正转控制命令端与COM端闭合有效，FWD-COM决定面板控制方式时的运转方向。

REV 逆转控制命令端RST 故障复位输入端COM 控制端子的公共端24向外提供的24V/50mA的电源（COM端子为该电源地）模拟输出AO可编程电压信号输出端，外接电压表头（由参数A-10设定）。

最大允许电流1mA输出电压0～10V FM 频率、电压、电流输出端。

最高输出信号频率50KHz、幅值10VGND AM、AO端子的公共端内部与GND端相连OC 输出OC可编程开路集电极输出，由参数A-15及A-16设定最大负载电流50mA，最高承受电压24V可编程继电器输出TA1TB1TC1变频器正常：TA-TB闭合TA-TC断开变频器故障：TA-TB断开TA-TC闭合触点容量：AC250V 1A阻性负载RS485通讯485485-RS485通讯端子可编程继电器输出TA2TC2可编程输出。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

结合实物我们针对FR-E740系列变频器控制电路具体接线图解说如下：
图10-1-6 FR-E700变频器控制电路接线图
图10-1-6中各端子的功能可通过调整相关参数的值进行变更，在出厂初始值的情况下，各控制电路端子的功能说明如表10-1-1、表10-1-2和表10-1-3所示。

表10-1-1控制电路输入端子的功能说明
种类端子
编号
端子名称端子功能说明
接点输入STF 正转启动STF信号ON时为正转、OFF时为停
STF、STR信号同时ON时
变成停止指令。

STR 反转启动
STR信号ON时为反转、OFF时为停止
指令。

RH
RM
RL
七段速度选择用RH、RM和RL信号的组合可以选择七段速度
10-1-2控制电路接点输出端子的功能说明
表10-1-3控制电路网络接口的功能说明。

在使用拉电流（SRC）的情况下，两线控制接线如下：
在进行下列操作前，要停止变频器！！
1、P101、P10
2、P103分别为电机铭牌上的额定电压、频
率、过载电流（额定电流的1.2—1.5倍）。

2、P106（启动源）设为2或者3（0为键盘控制启停）
3、P108（速度基准值）设为4“预置频率”（0为旋钮控制）
4、t201或t202设置为选项4“预置频率”
5、设置A410（预置频率0）数值
6、A453（升压选择）由8改为5（相当于停车时无电压）
7、A436（补偿）：可以改善电动机不稳定问题的校正选项。

0—禁止1—电气的2—机械的3—二者兼有
8、修改加速时间P109（A401）、减速时间P110（A402）
9、想清除参数恢复出厂设置—P112设置成1。

10、A458（编程锁定）防止参数被未经许可的人更改
0—“解锁”（缺省值）
1—“锁定”。

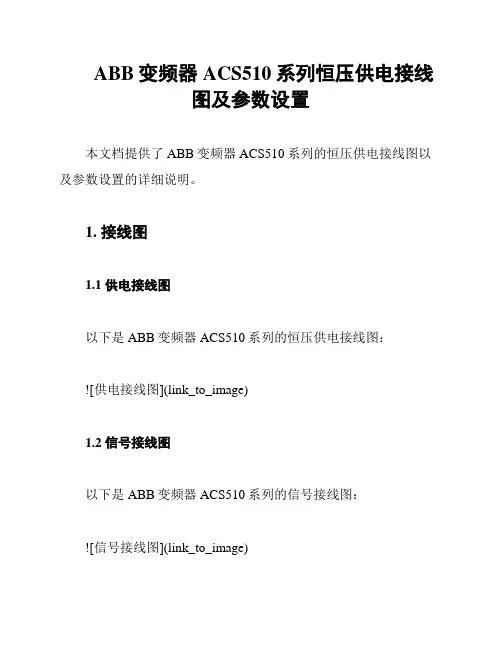

ABB变频器ACS510系列恒压供电接线
图及参数设置
本文档提供了ABB变频器ACS510系列的恒压供电接线图以及参数设置的详细说明。

1. 接线图
1.1 供电接线图
以下是ABB变频器ACS510系列的恒压供电接线图：
1.2 信号接线图
以下是ABB变频器ACS510系列的信号接线图：
2. 参数设置
为了正确配置ABB变频器ACS510系列的参数，您可以按照
以下步骤进行设置：
1. 连接变频器电源，并确保供电正常。

2. 进入变频器的参数设置菜单。

3. 根据您的具体需求，设置以下参数：
- 参数1: [描述参数1的设置方式]参数1: [描述参数1的设置方式]
- 参数2: [描述参数2的设置方式]参数2: [描述参数2的设置方式]
- 参数3: [描述参数3的设置方式]参数3: [描述参数3的设置方式]
- ...
4. 确认并保存参数设置。

5. 进行必要的测试和调整，确保变频器按照您的要求进行运行。

请注意，具体的参数设置可能因为您的应用环境和要求的不同而有所不同。

建议参考ABB变频器ACS510系列的用户手册以了解更详细的参数设置说明。

如果您在配置过程中遇到任何问题，建议您咨询ABB的技术支持团队以获得专业帮助。

以上是ABB变频器ACS510系列恒压供电接线图及参数设置的简要说明。

如需进一步了解，请参考相关文档或咨询ABB的官方渠道。

变频器原理及接线图。

变频器（VFD ）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。

变频器靠内部IGBT 的开断来调整输出电源的电压和频率，根据电进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

变频器工作原理主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。

电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

变频器接线图变频器接线方法一、主电路的接线1、电源应接到变频器输入端R 、S 、T 接线端子上，一定不能接到变频器输出端（U 、V 、W ）上，否则将损坏变频器。

接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。

等进入变频器中。

2、在端子+，PR 间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。

/article/zhishi/bpq/3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。

因此，安装选件无线电噪音滤波器FR-BIF 或FRBSF01或FR-BLF 线路噪音滤波器，使干扰降到最小。

4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。

因此，最大布线长度要小于规定值。

不得已布线长度超过时，要把Pr ．156设为1。

5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。

否则将导致变频器故障或电容和浪涌抑制器的损坏。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。

ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入/输出端口功能简述：1-SCR：屏蔽地；2-AI1：模拟量输入1，由微机板提供0-5V信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置10V电源的正极，与模拟量地形成回路；5-AI2：模拟量输入2，由变频器提供0-10V电源，远传压力表提供0-5V信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出1，提供变频器运行频率，0-20mA输出。

8-AO2：模拟量输出2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置24V电源的正极；11-GND：内置24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1：开关量输入1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2：开关量输入2，微机自动/手动PID控制方式切换，闭合为手动PID控制；15-DI3：开关量输入3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4：开关量输入4，此地不用；17-DI5：开关量输入5，此地不用；18-DI6：开关量输入6，手动PID控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2的公共端，此地不用；23-RO2A：变频器输出继电器2的常闭点，此地不用；24-RO2B：变频器输出继电器2的常开点，此地不用；25-RO2C：变频器输出继电器3的公共端，此地不用；26-RO2A：变频器输出继电器3的常闭点，此地不用；27-RO2B：变频器输出继电器3的常开点，此地不用；三、参数表：四、参数调整方法：1、参数代码在参数PAr下，如用面板给定则调整给定reF下参数。
