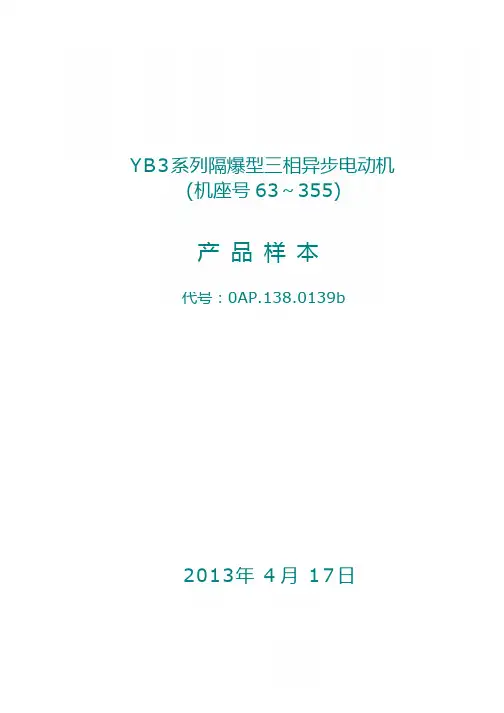

YB3系列隔爆型三相异步电动机(机座号63～355)产品样本代号：0AP.138.0139b2013年4月17日目录1. 概述 (3)2. 执行标准 (4)3. 结构说明 (4)4. 使用条件 (9)5. 技术数据 (9)6. 安装和外形尺寸 (12)7. 订货指南 (15)附录A 隔爆型无铠格兰接头 (23)附录B 隔爆型铠装格兰接头 (24)YB3系列隔爆型三相异步电动机（机座号63～355）1. 概述1.1. 产品简述YB3-系列隔爆型三相异步电动机是我公司在参考行业统一设计基础上研制开发的全封闭、自扇冷、鼠笼式、隔爆型三相异步电动机的基本系列。

效率执行GB18613-2012《中小型三相异步电动机能效限定值及能效等级》中的能效限定值标准,效率达到国家3级能效，欧洲标准的EFF1等级，且具有性能优良，使用安全可靠，振动、噪声比同类产品小的特点，符合环保要求。

本系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系与德国DIN42673标准相同，有利于出口设备的配套和引进设备的备品备件。

本系列电动机防爆性能符合GB3836.1-2010《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定，也附合IEC79-1，BS4683和EN50018的规定，制成隔爆型。

防爆标志为Ex d ⅠMb、Ex d ⅡA T4 Gb、Ex d ⅡB T4 Gb，适用于有爆炸性气体混合物存在的场所。

Ex d I Mb 适用于具有瓦斯气体环境（采掘工作面除外）。

Ex d IIA T4 G b适用于工厂用IIA类，温度组别为T1、T2、T3和T4组爆炸性气体混合物存在的环境。

Ex d IIB T4 Gb 适用于工厂用IIB类，温度组别为T1、T2、T3和T4组的爆炸性气体混合物存在的环境。

在YB3基本系列电动机基础上，也可制成YB3-W户外型、YB3-TH湿热带型、YB3-THW 户外湿热带型、YB3-TA干热带型、YB3-TAW户外干热带型、YB3-WF1户外中等防腐蚀型等适用于不同环境条件的电动机。

YBS(DSB)系列隔爆型三相异步电动机使用说明书（文稿）河南省南洋防爆电机有限公司2011年12月1.适用范围该系列电动机适用于煤矿井下驱动刮板输送机、带式输送机、转载机、破碎机等机械设备。

防爆性能符合GB3836.2-2000《爆炸性气体环境用电气设备第2部分；隔爆型“d”》的规定，制成隔爆型，防爆标志为：Exdi。

2.主要技术参数2.1额定电压：380v/660v、660v/1140v2.2额定频率：50HZ2.3功率范围：4-125kw2.4防护等级：IP44(接线盒IP552.5绝缘等级：F级2.6安装形式：IMB3、IMB5、IMB10等3.额定技术指标及技术数据4.安装及外形尺寸机座无底脚，端盖有凸缘机座带底脚，端盖无凸缘5.主要结构简述5.1 本系列电动机的接线盒位于电动机顶部，可4个方向进线，适用于橡套电缆（或塑料电缆）和钢管布线两种结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并按其规格分别制成一个（M8及以下）或二个（M10及以上）的出线口。

6.防爆要点6.1本系列电动机为隔爆型电动机，要求电动机内部的爆炸性混合物爆炸时，隔爆外壳不应损坏或产生影响隔爆性能的变形；内部爆炸火焰不允许通过外壳的隔爆接合面引起外部爆炸性混合物的爆炸，为此：a：组成隔爆外壳的零部件如机座、端盖、轴承内盖、接线盒盖、接线盒座等，精加工后须经1.0mpa，历时10o+2s静压试验合格；b：链接隔爆外壳的螺栓均装有弹簧垫圈，防止自行松脱。

c：机座、端盖、轴承内盖、接线盒座、接线螺栓、端子套（或接线板）、轴、密封圈是隔爆零部件。

密封圈材质为橡胶XH-21.6.2在额定工作状态下，电动机外壳表面温度，煤矿用不得超过+200℃，但有煤粉堆积在电动机外表面时，不得超过+150℃。

进线口外的温度不得高于所用电缆的允许温度，以保证电缆运行可靠。

7.安装与使用7.1安装前的装备7.1.1电动机开箱前应检查包装箱是否完整无损。

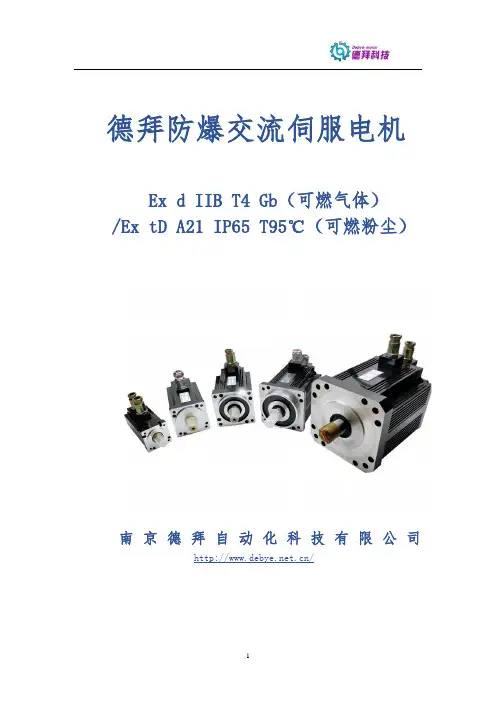

德拜防爆交流伺服电机Ex d IIB T4 Gb（可燃气体）/Ex tD A21 IP65 T95℃（可燃粉尘）南京德拜自动化科技有限公司/南京德拜自动化科技有限公司是一家拥有独立品牌，研发生产德拜品牌特种永磁电机系统的自动化公司。

产品包括：防爆交流伺服电机，防爆步进电机，低压防爆伺服电机，高低温交流伺服电机。

德拜品牌全系列防爆伺服电机（60基座，90基座，110基座，130基座，180基座），取得CQST（国家防爆电气产品质量监督检验中心）的防爆合格证。

德拜品牌防爆伺服电机是一款用于爆炸性气体环境中的永磁伺服电动机。

其具有坚硬的防爆外壳，EX防爆电机能承受内部爆炸而不会传播到周边环境，符合中国安全标准。

EX防爆伺服电机具有优异的运动素质，大加速/减速能力，在宽转速范围输出高扭矩。

宽泛的绕组选择和许多选项提供最大的灵活性。

1. 产品的防爆性能防爆标志：Ex d IIB T4 Gb/ Ex tD A21 IP65 T95℃既适用于具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所。

气体防爆标志：Ex d IIB T4（可用于1区和2区）1区（Zone1）：易燃气体在设备的正当工作过程中有可能存在。

2区（Zone 2）：在正常情况下爆炸性气体混合物不可能出现, 仅仅在不正常情况下，偶尔或短时间出现的场所。

粉尘防爆标志：ExtD A21 IP65 T95℃（可用于21区和22区）21区（Zone 21）：可能出现可燃性粉尘，数量足以形成可燃性粉尘与空气的混合物.22区（Zone 22）：异常情况下可燃性粉尘偶尔出现并且只是短时间存在.2. 产品的名称定义：3．产品技术参数（常用电机型号用加黑字体标注，备有库存）电机型号额定功率KW 额定转矩N.m额定转速rpm最大转矩N.m最高转速rpm额定电流A最大电流A转动惯量10-4Kg.m2额定电压V重量kg60DB020C 0.2 0.64 3000 1.92 5000 1.5 4.5 0.16 220 2.2 60DB040C 0.4 1.27 3000 3.81 3600 1.7 5.1 0.26 220 2.4 60DB060C 0.6 1.91 3000 5.73 3600 2.6 7.8 0.4 220 2.5 90DB050C 0.5 1.59 3000 4.77 4500 3 9 0.57 220 3.4 90DB075C 0.75 2.39 3000 7.17 4500 4.5 13.5 0.87 220 3.9 90DB100C 1 3.18 3000 9.54 4500 6 18 1.1 220 4.4 110DB080B 0.8 4 2000 12 2500 3.5 18.5 5.4 220 6 110DB120B 1.2 6 2000 18 2500 4.5 13.5 7.6 220 7.2 110DB120C 1.2 4 3000 12 3600 5 15 5.4 220 6 110DB150C 1.5 5 3000 15 3600 6 18 6.3 220 6.6 110DB180C 1.8 6 3000 18 3600 6 18 7.6 220 7.2 130DB100C 1 4 2500 12 2800 4 12 8.5 220 6.7 130DB100A 1 10 1000 30 1400 4.5 13.5 19.4 22010.5 130DB130C 1.3 5 2500 15 2800 5 15 10.6 220 7.2 130DB150A 1.5 10 1500 30 1800 6 18 19.4 220 10.5 130DB150C 1.5 6 2500 18 2800 6 18 12.6 220 8 130DB200C 2 7.7 2500 23 2800 7.5 22.5 15.3 380 8.4 130DB230A 2.30 15 1500 45 1800 9.5 28.5 27.7 38012.8 130DB260C 2.6 10 2500 30 2800 10 30 19.4 380 10.5 130DB380C 3.8 15 2500 45 2800 13.5 40.5 27.7 380 12.84.伺服电机转矩转速特性图5 .安装及外形尺寸60DB系列防爆交流伺服电机加刹车，长度增加58mm。

YBS、YBSS系列输送机用隔爆型三相异步电动机YBSD系列矿用隔爆型双速三相异步电动机产品样本代号：0AP.138.0080a2009年5月5日目录1、概述 (1)2、型号说明 (1)3、结构说明 (2)4、使用条件 (3)5、技术数据 (5)6、结构及安装和外形尺寸 (8)7、订货指南 (13)1、概述YBS、YBSS系列输送机用隔爆型三相异步电动机和YBSD系列矿用隔爆型双速三相异步电动机(以下简称为：电动机)，是为驱动煤矿井下采掘工作面可弯曲刮板输送机、皮带输送机或其它设备配套的专用电动机。

电动机的隔爆型性能按GB3836.1-2000《爆炸性气体环境用电气设备第1 部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2 部分：隔爆型“d”》的规定，制成隔爆型，其防爆标志为“ExdI”。

适用于甲烷或煤尘的爆炸性气体混合物存在的场所。

2、型号说明2.1电动机型号代表意义示例：Y B S - 40 - 4 –□极数(和补充代号)功率，kW输送机隔爆型三相异步电动机Y B S S 160 -4 –□极数(和补充代号)功率kW水冷输送机隔爆型三相异步电动机Y B S D-700/350 - 4/8 G高压(派生序号)极数功率，kW多速输送机隔爆型异步电动机2.2电动机防爆标志代表的意义在电动机外壳的明显处有防爆标志ExdI，其代表意义如下：Ex d I标志（防爆）煤矿用电气设备隔爆型3、结构说明3.1定子电动机主体外壳材质机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于HT250 的灰铸铁或钢板制成。

对水冷电动机其冷却水道能承受≤3MPa的压力。

定子铁心采用高导磁、低损耗优质电工硅钢片制成，定子绕组采用高强度聚酯漆包圆铜线或高强度铜扁线制成，线圈端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验及对地耐压试验，并采用VPI真空压力浸渍无溶剂漆工艺处理，使定子线圈成为一个完整的整体，绕组及绝缘具有良好的电气、机械、防潮性能、耐腐蚀性能及热稳定性。

众所周知，防爆伺服电机有不同的型号供我们来选择，不同型号的参数也是不一样的，只有在具体了解之后才能够选择出适合自己的防爆伺服电机。

本次主要给大家介绍的是180防爆伺服电机！防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。

此外，在纺织、冶金、城市燃气、交通、粮油加工、造纸、医药等部门也被广泛应用。

防爆伺服电机作为主要的动力设备通常用于驱动泵、风机、压缩机和其他传动机械等。

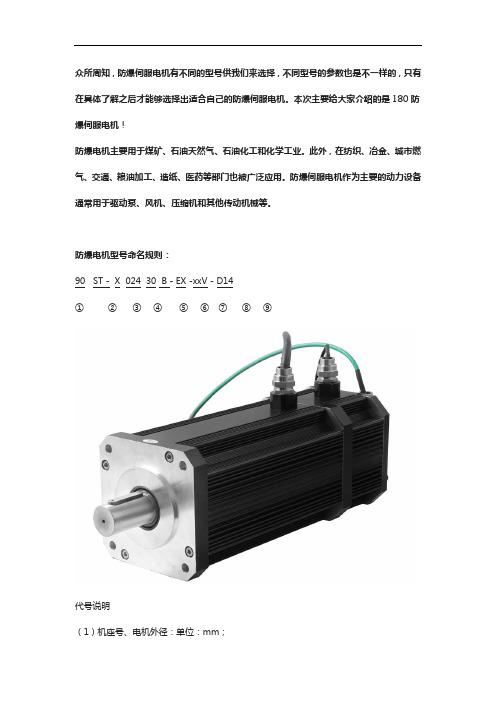

防爆电机型号命名规则：90 ST - X 024 30 B - EX -xxV - D14①②③④⑤⑥⑦⑧⑨代号说明（1）机座号、电机外径：单位：mm；（2）伺服电机形式：ST表示电机为正弦波驱动的永磁同步电机；（3）反馈元件规格：M 表示增量型编码器（2500C/T）,J表示绝对值型高精度编码器，X 表示1对极旋转变压器，H 表示霍尔传感器；（4）额定转矩：表示电机额定转矩，其值为三位X0.1 单位Nm；（5）额定转速：表示电机额定转速，其值为两位X100 单位rpm；（6）失电制动器代号：B表示带失电制动器，缺省表示不带失电制动器；（7）防爆代号：EX表示防爆，无表示非防爆；（8）电压等级：表示电机额定电压，包括DC24V、DC48V、DC72V、DC96V、AC380V 缺省表示AC220V（9）定制特征：D14 表示14mm 出轴单出线，D16 表示16mm 出轴单出线，缺省为常规。

注：180及180B系列电压等级为220V及380V防爆等级为Ex d ⅡB T4 Gb;Ex tD A21 IP65 T130℃；180及180B系列电压等级为24V、48V、72V及96V防爆等级为Ex d ⅡB T3 Gb;Ex tD A21 IP65 T195℃。

60、60B、90、90B、150及150B系列任意电压防爆等级均为Ex d ⅡB T4 Gb;Ex tD A21 IP65 T130℃；防爆安装尺寸及长度对照表（防爆180）：防爆安装尺寸及长度对照表（防爆180带刹车）：。

1.防爆电机型号:YBB三相异步电动机YBJ三相异步防爆电机DSB三相异步电动机YBK2三相异步防爆电机YB2三相异步电动机Y2三相异步电动机防爆电机图片展示防爆电机二维码2.YBB三相异步电动机YBB三相异步电动机是为煤矿井下防爆电机，外壳为钢板焊接结构。

YBB三相异步电动机适用于有甲烷或煤尘爆炸危险的矿井，用于驱动煤矿井下装岩机及刮板运输机等机械设备。

YBB三相异步电动机电动机绝缘等级为F级，工作电压为380V/660V或660V/1140V。

电动机防护等级为IP44。

功率为：11kw—45kw3.YBJ三相异步防爆电机YBJ系列三相异步电机介绍YBJ系列绞车用隔爆型三相异步电动机是为煤矿井下调度绞车专用电动机。

本系列电动机的防爆性能符合GYBJ系列三相异步电机的参数1.额定电压：380V、660V、380660V、6601140V2.额定频率：50Hz3.防护等级：IP554.冷却方式：IC4115.工作制：S16.绝缘等级：F7.安装形式：IMB3、IMB5、IMB35、IMB90014.DSB三相异步电动机DSB三相异步电动机适用于煤矿井下驱动刮板输送机、带式输送机专用电动机。

DSB三相异步电动机主要技术参数额定电压：380v/660v、660v/1140v额定频率：50HZ功率范围：4-125kw防护等级：IP44(接线盒IP55绝缘等级：F级安装形式：IMB3、IMB5、IMB10等DSB(JDSB) 系列煤矿输送机用隔爆型三相异步电动机的接线盒位于电动机顶部，可4个方向进线，适用于橡套电缆（或塑料电缆）和钢管布线两种结构，接线盒可分别制成3个或6个接线端子，内设一个接地端子，并按其规格分别制成一个（M8及以下）或二个（M10及以上）的出线口。

5.YBK2三相异步防爆电机YBK2三相异步防爆电机主要技术参数：1.额定电压：380V、660V、380／660V、660／1140V2.额定频率：50Hz3.防护等级：IP554.冷却方式：IC4115.工作制：S16.绝缘等级：F7.安装形式：IMB3、IMB5、IMB35等YBK2系列煤矿井下用隔爆型三相异步电动机是为煤矿井下采掘工作面机械设计的专用电动机，机座由钢板焊接成形，风罩、接线盒、绝缘结构采取加强措施，电气性能、安装尺寸、额定功率等均与YB2电动机相同。

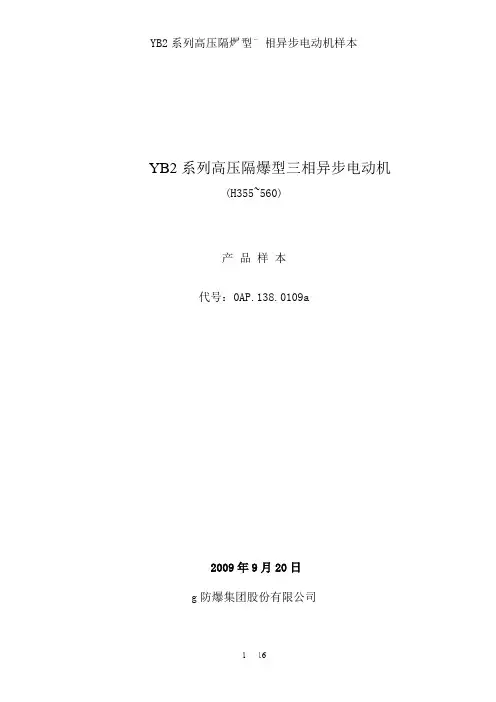

YB2系列高压隔爆型三相异步电动机(H355~560)产品样本代号：0AP.138.0109a2009年9月20日g防爆集团股份有限公司目录1.概述 (3)2.型号说明 (4)3.结构说明 (4)4.使用条件 (5)5.技术数据 (6)6.结构及安装和外形尺寸 (6)7.质量保证 (6)8.订货指南 (6)尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。

1.概述YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。

本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。

本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。

本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、ExdⅡAT4、ExdⅡBT4、Exd ⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。

作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。

ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。

ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。

YB2系列防爆电机安装尺寸技术参数
安装尺寸：
1.安装尺寸有直联式和直角式两种，直联式安装尺寸如下：
- 轴径：18 mm - 110 mm
-安装尺寸：63-355
-轴承座规格：6204-6312
2.直角式安装尺寸如下：
- 轴径：28 mm - 75 mm
-安装尺寸：63-250
-轴承座规格：6306-6310
技术参数：
1.防护等级：IP55
-防尘等级：5
-防水等级：5
2. 防爆标志：Exd II BT4（欧洲标准），相当于Exd IIB T4 (国际标准)
3.绝缘等级：F级(温升限制为80℃)
4.额定电压：380V（也可以根据实际需求定制）
5.额定功率：0.12kW-315kW
6.额定电流：0.27A-620A
7.频率：50Hz或60Hz
8. 额定转速：750 r/min - 3000 r/min
9.构造形式：B3（据客户需求和选用定额能力不同可选用B35或其他形式）
10.允许工作环境温度：-15℃-40℃
11.检测标准：符合GB3836.1-2000和GB3836.2-2000，即采用了国际上先进的技术和标准，保证了产品的安全性和可靠性。

12.机械振动：震动加速度不超过V15(国际标准为0.28m/s²)，噪声不超过C3（国际标准为90dB(A)）
总结：
YB2系列防爆电机具有多种安装尺寸和一系列的技术参数，能够满足不同场合的需求。

无论是直联式还是直角式，都有不同规格的安装尺寸可供选择。

同时，其防护等级、防爆标志、额定电压、功率、转速、工作环境等参数都经过严格的测试和验证，确保了产品的可靠性和安全性。
