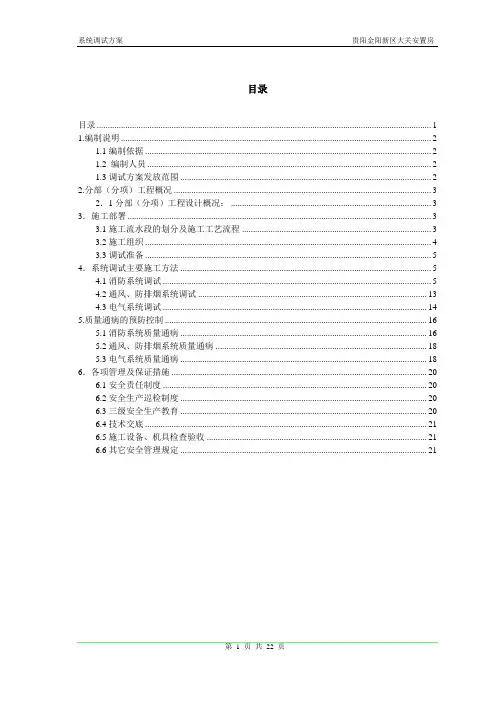

目录目录 (1)1.编制说明 (2)1.1编制依据 (2)1.2 编制人员 (2)1.3调试方案发放范围 (2)2.分部（分项）工程概况 (3)2．1分部（分项）工程设计概况： (3)3．施工部署 (3)3.1施工流水段的划分及施工工艺流程 (3)3.2施工组织 (4)3.3调试准备 (5)4．系统调试主要施工方法 (5)4.1消防系统调试 (5)4.2通风、防排烟系统调试 (13)4.3电气系统调试 (14)5.质量通病的预防控制 (16)5.1消防系统质量通病 (16)5.2通风、防排烟系统质量通病 (18)5.3电气系统质量通病 (18)6．各项管理及保证措施 (20)6.1安全责任制度 (20)6.2安全生产巡检制度 (20)6.3三级安全生产教育 (20)6.4技术交底 (21)6.5施工设备、机具检查验收 (21)6.6其它安全管理规定 (21)贵阳金阳新区大关安置房系统调试方案1.编制说明1.1编制依据1、《建筑电气工程施工质量验收规范》（GB50303-2002）2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-923、《电气装置安装工程低压电器施工及验收规范》（GB50254-96）4、火灾自动报警系统施工及验收规范（GB50166-2007）5、自动喷水灭火系统施工及验收规范（GB50261-2005）6、自动喷水灭火系统设计规范（GB50084-2001）7、建筑电气工程施工及质量验收规范（GB50303-2002）8、火灾自动报警系统设计规范（GB50116-98）9、建筑电气安装工程施工及验收标准（GB50303-2002）10、建筑工程施工质量验收统一标准（GB50300-2001）11、建筑给排水及采暖工程施工质量验收规范（CE50242-2003）12、建筑灭火器配置设计规范（CE50140-2005）13、《高层民用建筑设计防火规范》[GB50045-1995（2005）]14、《通风与空调施工质量验收规范》(GB50243-2002)1.2 编制人员刘红光1.3调试方案发放范围分公司：商务合约部；机电部：项目部：技术部；商务合约部；机电部：2.分部（分项）工程概况2．1分部（分项）工程设计概况：贵阳市金阳新区黔灵山大道大关安置房工程，建筑总体概况为地下室加塔楼商住形式，总建筑面积21万㎡,消火栓系统用水量：室内20L/s，室外15L/s，火灾延续时间为2小时。

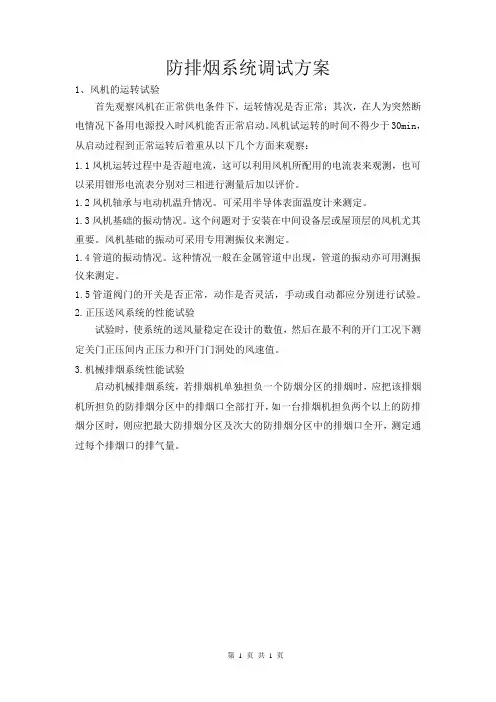

防排烟系统调试方案
1、风机的运转试验
首先观察风机在正常供电条件下，运转情况是否正常；其次，在人为突然断电情况下备用电源投入时风机能否正常启动。

风机试运转的时间不得少于30min，从启动过程到正常运转后着重从以下几个方面来观察：
1.1风机运转过程中是否超电流，这可以利用风机所配用的电流表来观测，也可以采用钳形电流表分别对三相进行测量后加以评价。

1.2风机轴承与电动机温升情况。

可采用半导体表面温度计来测定。

1.3风机基础的振动情况。

这个问题对于安装在中间设备层或屋顶层的风机尤其重要。

风机基础的振动可采用专用测振仪来测定。

1.4管道的振动情况。

这种情况一般在金属管道中出现，管道的振动亦可用测振仪来测定。

1.5管道阀门的开关是否正常，动作是否灵活，手动或自动都应分别进行试验。

2.正压送风系统的性能试验
试验时，使系统的送风量稳定在设计的数值，然后在最不利的开门工况下测定关门正压间内正压力和开门门洞处的风速值。

3.机械排烟系统性能试验
启动机械排烟系统，若排烟机单独担负一个防烟分区的排烟时，应把该排烟机所担负的防排烟分区中的排烟口全部打开，如一台排烟机担负两个以上的防排烟分区时，则应把最大防排烟分区及次大的防排烟分区中的排烟口全开，测定通过每个排烟口的排气量。

第 1 页共1 页。

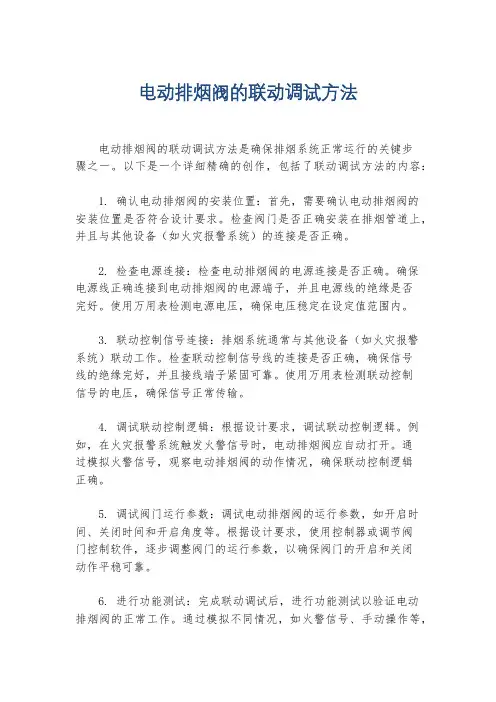

电动排烟阀的联动调试方法电动排烟阀的联动调试方法是确保排烟系统正常运行的关键步骤之一。

以下是一个详细精确的创作，包括了联动调试方法的内容：1. 确认电动排烟阀的安装位置：首先，需要确认电动排烟阀的安装位置是否符合设计要求。

检查阀门是否正确安装在排烟管道上，并且与其他设备（如火灾报警系统）的连接是否正确。

2. 检查电源连接：检查电动排烟阀的电源连接是否正确。

确保电源线正确连接到电动排烟阀的电源端子，并且电源线的绝缘是否完好。

使用万用表检测电源电压，确保电压稳定在设定值范围内。

3. 联动控制信号连接：排烟系统通常与其他设备（如火灾报警系统）联动工作。

检查联动控制信号线的连接是否正确，确保信号线的绝缘完好，并且接线端子紧固可靠。

使用万用表检测联动控制信号的电压，确保信号正常传输。

4. 调试联动控制逻辑：根据设计要求，调试联动控制逻辑。

例如，在火灾报警系统触发火警信号时，电动排烟阀应自动打开。

通过模拟火警信号，观察电动排烟阀的动作情况，确保联动控制逻辑正确。

5. 调试阀门运行参数：调试电动排烟阀的运行参数，如开启时间、关闭时间和开启角度等。

根据设计要求，使用控制器或调节阀门控制软件，逐步调整阀门的运行参数，以确保阀门的开启和关闭动作平稳可靠。

6. 进行功能测试：完成联动调试后，进行功能测试以验证电动排烟阀的正常工作。

通过模拟不同情况，如火警信号、手动操作等，观察电动排烟阀的动作情况，并检查排烟系统的排烟效果是否符合设计要求。

7. 记录和整理调试结果：在联动调试过程中，及时记录每个步骤的调试结果，包括参数调整值、观察到的现象和问题等。

整理这些调试结果，以备后续参考和问题处理。

总结：电动排烟阀的联动调试方法包括确认安装位置、检查电源连接、联动控制信号连接、调试联动控制逻辑、调试阀门运行参数、进行功能测试和记录整理调试结果等步骤。

这些步骤将确保电动排烟阀能够正常联动工作，提供可靠的排烟系统。

消防联动调试是大型公共建造工程机电设备安装中最重要、技术最复杂、涉及面最广、工程交用前必须进行地程序；是对消防工程各系统的设计与施工质量的检验、是对工程使用过程是否安全可靠的重要保障。

本工程消防联动调试主要项目有：消防喷淋、消火栓、防排烟、正压送风、强切非消防电源、应急照明、消防电梯、消防卷帘、防火门、消防广播、消防电话、火灾自动报警等系统。

本工程是集探测智能、监察智能、联动智能为一体的中央报警与联动控制系统。

消防联动调试应在上述各专业系统安装完成，单机试运转及各种单项试验完成并合格后进行。

一、联调准备工作1、调试组织机构由于消防联动调试涉及专业多、系统大、工程量大，必须成立以建设单位及施工单位为领导组长的联调领导小组及专业调试小组，各专业调试负责人由熟悉本专业的工程技术人员承担。

领导小组负责联调的总体安排和组织专业间的联动协调，专业小组负责调试及联调的具体事宜。

所有参加人员应分工明确、责任明确，同一按调试方案进行。

2、现场准备准备记录表格、调试检测仪表、专业常用工具、通讯工具及一定数量地易损件等。

二、联动调试联动调试程序：现场手动近程调试——消防中心手动远程调试——摹拟联调。

联调是采用人为摹拟试验，专业项目不同摹拟检测数量不同。

联调不同于普通设备安装后地单机试运转，设备安装后地单机试运转主要是检查设备安装质量、设备本体的性能，而联调是检查试验本专业和相互专业的相互联动关系，也是一种功能设备和此外几种功能设备相互制约动作的调试，最后达到自动灭火和减灾、救生的目的。

本工程消防联动调试的方法和步骤如下：消防喷淋系统联调主要分喷淋主泵调试、报警阀调试、联动调试三步进行。

(1)喷淋水泵调试为水泵房近程控制和消防中心远程控制：A.水泵近程调试① 在消防泵房进行手动启、停水泵。

水泵运转时要检查水泵运转是否正常，有无漏水及水泵的运转电压、电流等。

②摹拟故障进行主、备泵互投试验。

主要是检查测试在发生火灾时，喷淋水泵一旦有一台浮现故障，另一台能否在规定的时间内转换投入运行。

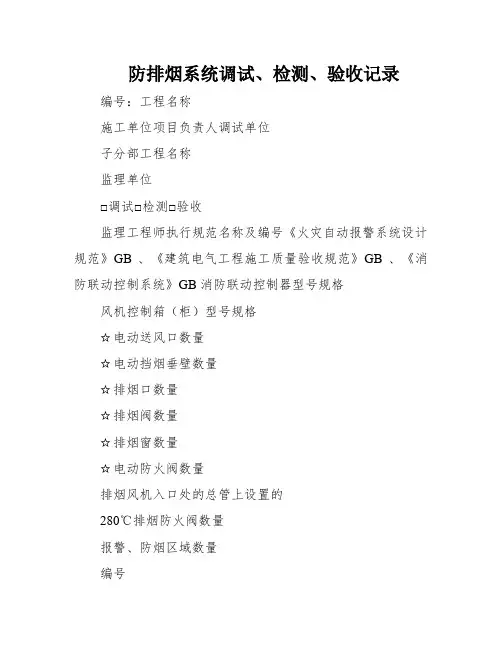

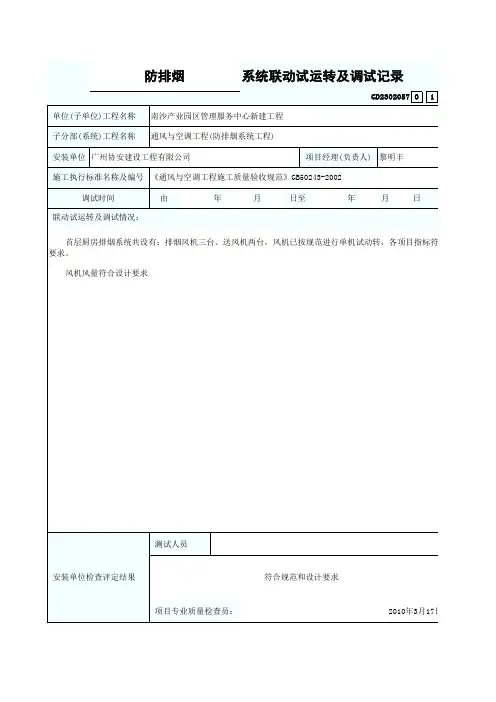

防排烟系统调试、检测、验收记录编号：工程名称施工单位项目负责人调试单位子分部工程名称监理单位□调试□检测□验收监理工程师执行规范名称及编号《火灾自动报警系统设计规范》GB 、《建筑电气工程施工质量验收规范》GB 、《消防联动控制系统》GB 消防联动控制器型号规格风机控制箱（柜）型号规格☆电动送风口数量☆电动挡烟垂壁数量☆排烟口数量☆排烟阀数量☆排烟窗数量☆电动防火阀数量排烟风机入口处的总管上设置的280℃排烟防火阀数量报警、防烟区域数量编号编号检测数量检测数量检测数量检测数目检测数量检测数目检测数目检测数量设置部位设置部位验收数量验收数量验收数目应符合GB -2019表5.0.2的规定验收数量验收数量验收数量验收数目验收数量配接设备名称N1N2N3N4N5N6N7ZN1N2N3N4N5N6N7ZN7应符合GB -2019表5.0.2的规定编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求Ⅰ风机控制箱、柜的调试、检测、验收部件类型：风机掌握箱、柜1设备选型规格型号GB2设备设置设置部位3.1.1设置部位应符合设计文件的规定对照设计文件核查设备的设置部位—规格型号应符合设计文件的规定对照设计文件核查设备的规格型号—施工单元调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明—————□A—————□C3消防产品准入制度证书和标识2.2.1应有与其相符合的、有效的认证证书和认证标识核查产品的认证证书和认证标识——————□A4安装质量在装置前，应进行功能检查，检查结果不合格的装置不应装置检查控制箱、柜的基本功用是不是符合第5项规定——————□C4.1设备安装3.3.23外接导线的端部，应检查外接导线标识的设置明显的永久性标识设置情况应按照牢固，不应倾检查设备的装置情况、——————□C编号子项（调试、检测、验收内容）项目条款调试、检测、验收要求斜；安装在轻质墙体上时，应采取加固措施5基本功能调试准备4.18.1设备的加固措施施工单位调试记录监理单位检查记录检测、验收结果调试、检测、验收方法符合不符合说明符合不符合说明合格不合格说明使风机控制箱、柜与加压送风机或排烟风机相连接，接通电源，使风机控制箱、柜处于正常监视状态控制箱、柜应根据不同的使用对象设置不同的操作级别检查掌握箱、柜操作级别划分情况是否符合现行国家标准《消防联动控制系统》GB的规定手动操作掌握箱、柜的手、自动控制转换控制按钮键。

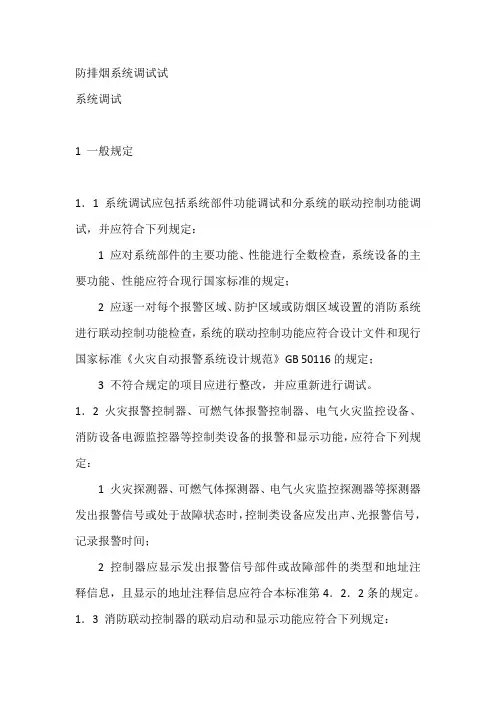

防排烟系统调试试系统调试1 一般规定1．1 系统调试应包括系统部件功能调试和分系统的联动控制功能调试，并应符合下列规定：1 应对系统部件的主要功能、性能进行全数检查，系统设备的主要功能、性能应符合现行国家标准的规定；2 应逐一对每个报警区域、防护区域或防烟区域设置的消防系统进行联动控制功能检查，系统的联动控制功能应符合设计文件和现行国家标准《火灾自动报警系统设计规范》GB 50116的规定；3 不符合规定的项目应进行整改，并应重新进行调试。

1．2 火灾报警控制器、可燃气体报警控制器、电气火灾监控设备、消防设备电源监控器等控制类设备的报警和显示功能，应符合下列规定：1 火灾探测器、可燃气体探测器、电气火灾监控探测器等探测器发出报警信号或处于故障状态时，控制类设备应发出声、光报警信号，记录报警时间；2 控制器应显示发出报警信号部件或故障部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第4．2．2条的规定。

1．3 消防联动控制器的联动启动和显示功能应符合下列规定：1 消防联动控制器接收到满足联动触发条件的报警信号后，应在3s内发出控制相应受控设备动作的启动信号，点亮启动指示灯，记录启动时间；2 消防联动控制器应接收并显示受控部件的动作反馈信息，显示部件的类型和地址注释信息，且显示的地址注释信息应符合本标准第2．2条的规定。

1．4 消防控制室图形显示装置的消防设备运行状态显示功能应符合下列规定：1 消防控制室图形显示装置应接收并显示火灾报警控制器发送的火灾报警信息、故障信息、隔离信息、屏蔽信息和监管信息；2 消防控制室图形显示装置应接收并显示消防联动控制器发送的联动控制信息、受控设备的动作反馈信息；3 消防控制室图形显示装置显示的信息应与控制器的显示信息一致。

1．5 气体灭火系统、防火卷帘系统、防火门监控系统、自动喷水灭火系统、消火栓系统、防烟与排烟系统、消防应急照明及疏散指示系统、电梯与非消防电源等相关系统的联动控制调试，应在各分系统功能调试合格后进行。

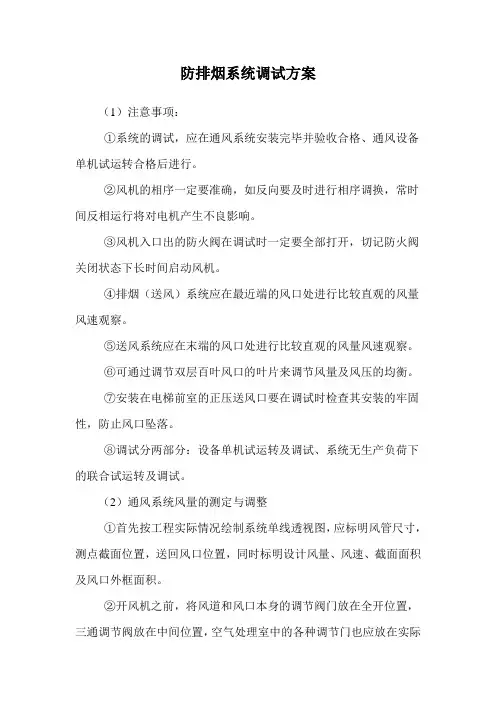

防排烟系统调试方案（1）注意事项：①系统的调试，应在通风系统安装完毕并验收合格、通风设备单机试运转合格后进行。

②风机的相序一定要准确，如反向要及时进行相序调换，常时间反相运行将对电机产生不良影响。

③风机入口出的防火阀在调试时一定要全部打开，切记防火阀关闭状态下长时间启动风机。

④排烟（送风）系统应在最近端的风口处进行比较直观的风量风速观察。

⑤送风系统应在末端的风口处进行比较直观的风量风速观察。

⑥可通过调节双层百叶风口的叶片来调节风量及风压的均衡。

⑦安装在电梯前室的正压送风口要在调试时检查其安装的牢固性，防止风口坠落。

⑧调试分两部分：设备单机试运转及调试、系统无生产负荷下的联合试运转及调试。

（2）通风系统风量的测定与调整①首先按工程实际情况绘制系统单线透视图，应标明风管尺寸，测点截面位置，送回风口位置，同时标明设计风量、风速、截面面积及风口外框面积。

②开风机之前，将风道和风口本身的调节阀门放在全开位置，三通调节阀放在中间位置，空气处理室中的各种调节门也应放在实际运行位置。

③开启风机进行风量测定与调整，先粗测总风量是否满足设计风量要求，做到心中有数，有利于下一步调试工作。

④系统风量测定与调整，干管和支管的风量可用毕托管、微压计进行测试。

按动压（或流量）等比法调整系统风量的分配，从系统的最远最不利的环路开始，逐步调向风机。

调整各个风阀，使各出风口风量达到要求，系统达到平衡，确保与设计值一致。

风量调整好以后，应将所有风阀固定，并在调节手柄上，以油漆刷上标记。

⑤风口风量测试可用热电风速仪、叶轮风速仪或转杯风速仪，用定点法或匀速移动法测出平均风速，计算出风量。

测试次数不少于3～5次。

（3）系统功能：①启动风机，控制功能应正常。

②风机启动后运转平稳，叶轮旋转方向正确，无异常振动与声响。

③风机控制柜仪表、指示灯显示应正常，开关及控制按钮应灵活可靠。

④能自动和手动启动相应区域的送风阀、送风机、排烟阀、排烟风机，并反馈信号。

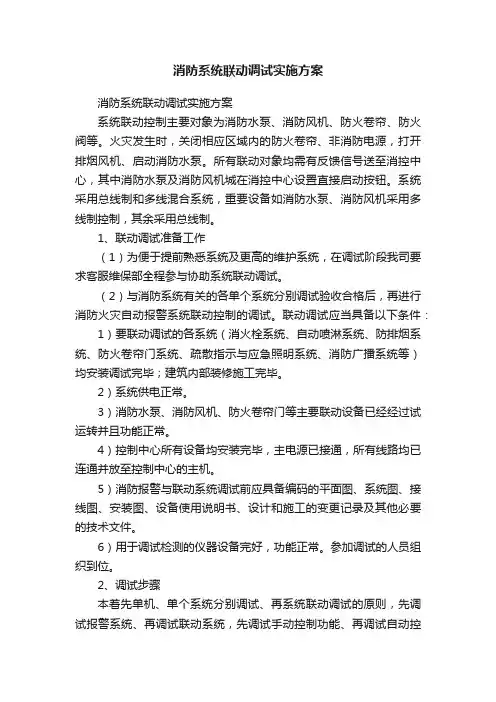

消防系统联动调试实施方案消防系统联动调试实施方案系统联动控制主要对象为消防水泵、消防风机、防火卷帘、防火阀等。

火灾发生时，关闭相应区域内的防火卷帘、非消防电源，打开排烟风机、启动消防水泵。

所有联动对象均需有反馈信号送至消控中心，其中消防水泵及消防风机城在消控中心设置直接启动按钮。

系统采用总线制和多线混合系统，重要设备如消防水泵、消防风机采用多线制控制，其余采用总线制。

1、联动调试准备工作（1）为便于提前熟悉系统及更高的维护系统，在调试阶段我司要求客服维保部全程参与协助系统联动调试。

（2）与消防系统有关的各单个系统分别调试验收合格后，再进行消防火灾自动报警系统联动控制的调试。

联动调试应当具备以下条件：1）要联动调试的各系统（消火栓系统、自动喷淋系统、防排烟系统、防火卷帘门系统、疏散指示与应急照明系统、消防广播系统等）均安装调试完毕；建筑内部装修施工完毕。

2）系统供电正常。

3）消防水泵、消防风机、防火卷帘门等主要联动设备已经经过试运转并且功能正常。

4）控制中心所有设备均安装完毕，主电源已接通，所有线路均已连通并放至控制中心的主机。

5）消防报警与联动系统调试前应具备编码的平面图、系统图、接线图、安装图、设备使用说明书、设计和施工的变更记录及其他必要的技术文件。

6）用于调试检测的仪器设备完好，功能正常。

参加调试的人员组织到位。

2、调试步骤本着先单机、单个系统分别调试、再系统联动调试的原则，先调试报警系统、再调试联动系统，先调试手动控制功能、再调试自动控制功能。

先分别对电话系统、火灾自动报警系统进行单机调试。

对于火灾自动报警系统，先对火灾探测器、火灾报警装置和消防控制设备等分别进行单机通电检验，正常后再进行总体联动调试。

3、系统联动调试（1）一般规定1)按设计和规范要求，确定消防系统自动控制的逻辑关系，将自动控制的程序输入控制器。

并进行系统的联动试验，检查和测试所有消防设备动作是否正常，逻辑关系是否符合要求。

防排烟系统的调试在本工程中防排烟系统的调试分为正压机械送风系统的调试和机械排烟系统的调试。

（一）、机械正压送风系统机械正压送风系统主要是设置在封闭楼梯间和电梯前室。

机械正压送风系统的调试主要是正压送风机的启停和余压值的测量。

首先检查风道是否畅通及有无漏风，然后把正压送风口手动打开，观察机械部分打开是否顺畅，有无卡堵现象(电气自动开启可在联动调试时进行)。

在风机室手动启动风机，利用微压仪测量余压值，防烟楼梯间余压值应为40～50Pa，前室、合用前室、消防电梯前室的余压值应为25～30Pa。

在风机室手动停止风机，采用短路方式在风机室模拟远程启动风机，并测量风机启动后是否向消防控制室反馈启动信号。

（二）、机械排烟系统机械排烟系统的调试主要是进行排烟风机的调试和排烟口风速的测量(关于排烟口的自动打开、排烟风机的自动启动及防火阀动作联动风机停止等项目在联动调试时进行)。

排烟风机的调试主要是进行风机的手动启停试验和远距离启停试验，如采用双速风机应当在火灾时启动高速运行，这里只对单速风机进行调试，首先在风机室启动排烟风机，在排烟风机达到正常转速后测量该防烟分区排烟口的风速，该值宜在3～4m／s，但不应大于lOm／s。

在风机室手动停止排烟风机。

采用短路方式在风机室模拟远程启动排烟风机，并测量风机启动后是否有向消防控制室反馈启动信号。

手动关闭防火阀，测量关闭后防火阀的信号反馈输出。

五、气体灭火系统的调试（一）、调试时间和参加人员气体灭火系统的调试在系统安装完毕，已经提供电源，以及有关的火灾自动报警系统和开口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。

其联动设备仅包括用于关闭气体防护区内风口的风阀及复位按钮。

调试负责人由参与本工程施工管理的工程师担任系统调试工程师，再补充非本工程的有气体灭火系统调试经验的工程师；以及由相关的施工人员和对气体灭火系统熟悉的技术人员共同进行每个防护区的调试工作。

1.一般规定：（1）气体灭火系统的调试宜在系统安装完毕，以及有关的火灾自动报警系统和开口自动关闭装置、通风机械和防火阀等联动设备的调试完成后进行。

防排烟系统的联动控制联动控制是指在某一条件下，针对不同子系统之间进行相互联动的控制。

在防排烟系统中，联动控制是非常重要的一项内容，可以有效地提高系统的安全性和可靠性。

本文将从系统概述、联动控制的目的和原则、常见联动控制方式等方面对防排烟系统的联动控制进行详细介绍。

一、系统概述防排烟系统是指在建筑物内部发生火灾时，通过控制风机和排烟口实现排烟的目的。

防排烟系统的主要组成部分包括排烟风机、排烟口、控制设备和传感器等。

排烟风机负责将烟雾排出室外，排烟口是烟雾的出口，控制设备负责对整个系统进行控制，传感器则用于感知火灾的存在。

二、联动控制的目的和原则联动控制的目的是在火灾发生时，通过控制不同子系统之间的相互作用，实现全面而及时地排烟。

主要原则包括以下几点：1.立即启动：一旦检测到火灾信号，应立即启动联动控制，启动排烟风机并打开排烟口。

2.全面排烟：联动控制应覆盖整个建筑物，保证所有需要排烟的区域都能得到及时的排烟。

3.优先级控制：根据火灾的等级和位置，对不同的区域进行优先级控制，提高排烟效果。

4.安全保障：在联动控制过程中，要确保系统的安全性，避免出现误操作或其他安全问题。

三、常见联动控制方式1.传感器与控制设备联动：防排烟系统中，传感器起到了感知火灾的作用，控制设备则用于对系统进行控制。

在联动控制过程中，传感器检测到火灾信号后，将信号传送给控制设备，控制设备根据信号进行相应的控制操作，如启动排烟风机和打开排烟口等。

2.系统内部子系统联动：防排烟系统通常由多个子系统组成，如排烟风机、排烟口等。

在联动控制中，可以通过设置优先级来实现不同子系统之间的联动。

具体来说，当发生火灾时，控制设备可以根据火灾的位置和等级，选择相应的子系统进行控制，确保系统能够及时有效地排烟。

3.与其他安全设备联动：防排烟系统通常需要与其他安全设备进行联动，如火灾报警系统、自动喷水灭火系统等。

在联动控制中，当火灾报警系统检测到火灾时，会将信号传送给防排烟系统，触发相应的排烟控制操作。
