接地装置的安装要求

关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。

2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。

3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。

（2）装有电气设备的硐室和单独装设的高压电气设备。

（3）低压配电点或装有3台以上电气设备的地点。

（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。

（5）连接高压动力电缆的金属连接装置。

2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。

3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。

三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。

2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。

3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。

四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每季度至少要对主接地极和局部接地极详细检查一次。

GB50169_2022年电气装置安装工程接地装置施工与规范验收一、引言电气装置安装工程中的接地装置施工与规范验收是确保电气系统安全运行的重要环节。

接地装置作为电气系统的一部分，其主要功能是防止电气设备漏电，保护人身安全，同时降低电气设备故障率。

GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，旨在规范接地装置的施工过程，确保其质量和安全性。

二、接地装置的施工要求1. 材料要求：接地装置应使用符合国家标准的导电材料，如铜、铝等。

接地线的截面积应根据电气设备的额定电流和接地电阻要求进行选择。

2. 接地体的设置：接地体应埋设在土壤中，其埋深应符合设计要求。

接地体之间的间距应合理设置，以确保接地电阻的稳定性。

3. 接地线的连接：接地线应与接地体可靠连接，连接处应使用专业的连接器或焊接。

接地线的连接应牢固、可靠，防止因松动或腐蚀导致接地电阻增大。

4. 接地装置的防腐处理：接地体和接地线应进行防腐处理，以延长其使用寿命。

防腐处理方法包括镀锌、喷涂防腐涂料等。

三、接地装置的验收标准1. 接地电阻的测量：接地装置完成后，应使用专业的接地电阻测试仪进行接地电阻的测量。

接地电阻应符合设计要求，以确保接地装置的有效性。

2. 接地线的连接检查：检查接地线的连接是否牢固、可靠，连接处是否有腐蚀现象。

如有问题，应及时进行修复或更换。

3. 接地体的外观检查：检查接地体的外观是否完好，是否有损坏、变形等现象。

如有问题，应及时进行修复或更换。

4. 接地装置的标志：接地装置应设置明显的标志，标明接地体的位置、接地线的走向等信息，以便于维护和管理。

四、结论GB50169_2022年电气装置安装工程接地装置施工与规范验收标准，对电气装置安装工程中的接地装置施工与验收进行了详细规定。

生产企业应严格按照标准要求进行施工和验收，确保接地装置的质量和安全性。

同时，生产企业还应加强员工培训，提高员工的技能水平，以确保施工和验收工作的顺利进行。

接地极的安装要求及技巧一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。

二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。

除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。

三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定,不宜小于5米。

四、接地体与建筑物的距离不宜小于1.5m。

五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他牢固的保护套。

六、接地干线至少应在不同的两点与接地网相连接。

七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。

八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。

九、明敷接地线的安装应符合以下要求：（一）便于检查；（二）敷设位置不应阻碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。

（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜构造平行，在直线段上不应有高低起伏及弯等情况。

（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。

十、明敷的接地线表面应涂黑漆。

如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。

中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。

十一、在接地线引向建筑物内的入口处，一般应标以黑色记号在检修用临时接地点处，应刷白色底漆后标以黑色记号十二、在开展检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。

十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。

接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。

井下接地保护装置安装要求一、接地线尺寸的要求：1、接地母线：采用厚度不小于4mm、断面不小于50mm2的镀锌扁钢。

在扁钢上钻直径为12.5mm的孔用于连接，孔与孔的距离为250mm，钻孔时必须使用台钻，严禁使用电焊机点孔。

2、接地导线及连接导线：采用断面不小于50mm2的镀锌铁线、断面不小于25mm2的裸铜线；额定电压低于或等于127V的电器设备的接地导线、连接导线，可采用断面不小于6mm2的裸铜线。

3、供检漏保护装置作检验用的辅助接地线：采用截面不小于10mm2的铜芯橡套电缆，电缆不得有破皮露芯线等情况。

4、连接动力铠装电缆的接线盒以及高压电缆连接装置接地导线，采用断面不小于50mm2的镀锌铁线或断面不小于25mm2的裸铜线。

二、接地极尺寸的要求：1、局部接地极，可采用镀锌铁管。

铁管直径不得小于35mm，长度不小于1.5m。

管上钻20个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方。

2、如埋设有困难时，可用两根长度不得小于0.75m、直径不得小于22mm的镀锌铁管。

每根管上钻10个直径不小于5mm 的透眼，铁管垂直与地面（偏差不大于15o），并必须埋于潮湿的地方，两极之间相距5m以上。

3、检漏继电器的辅助接地极尺寸与局部接地极尺寸相同，并距局部接地极的直线距离不小于5米。

4、煤电钻、照明信号综合保护装置的辅助接地极可采用直径不小于22mm、长度不小于500mm的钢管，钢管上钻不少于10个直径不小于5mm的透眼进行埋设。

三、接地网安装的要求1、电气安装结束通电试运行前，接地系统装置必须安装完毕，否则不准通电运行。

2、三台以上（包括3台）电气设备必须安装接地装置。

安装形式如下图：注：(1)、禁止将几台设备串联接地。

(2)、接地扁铁靠帮固定，要求水平固定，距底板300mm。

(3)、接地线连接导线靠帮固定，力求水平竖直，长度合适，无多余打圈部分。

(4)、同一地点接地系统力求整齐、上线、美观。

2024年煤矿井下电气设备保护接地安装规定第一章总则第一条为了保障煤矿井下电气设备的安全运行，防止电气事故的发生，制定本规定。

第二条本规定适用于煤矿井下电气设备的保护接地安装，包括电力设备、照明设备、通信设备等。

第三条井下电气设备的保护接地应符合国家相关法律法规的规定，并以本规定为依据进行安装。

第四条井下电气设备的保护接地应由具备相应资质的电气工程人员进行安装和维护。

第二章接地装置第五条井下电气设备的保护接地应设置可靠的接地装置，以保证设备及人员的安全。

第六条井下电气设备的保护接地装置应选用符合国家标准的铜导体，其截面积应根据设备的负荷确定。

第七条井下电气设备的保护接地装置应与井下设备的设备接地系统相连接，以确保设备的正常运行。

第八条井下电气设备的保护接地装置的接地电阻应符合国家规定的要求，具体数值应根据设备的特点和电气负荷确定。

第九条井下电气设备的保护接地装置应设置监测装置，及时监测接地电阻的变化情况，并能够发出报警信号。

第三章安装要求第十条井下电气设备的保护接地应与井下设备的金属结构物相连接，以确保设备的安全可靠接地。

第十一条井下电气设备的保护接地应杜绝临时接地装置，确保接地装置的永久性和可靠性。

第十二条井下电气设备的保护接地应设置接地块，其数量和布置应满足相关规定，确保接地电阻的合理分布。

第十三条井下电气设备的保护接地装置应设置保护罩，防止外界因素对接地装置的影响。

第十四条井下电气设备的保护接地装置的设置位置应方便操作和维护，并符合相关规定的要求。

第四章检测与维护第十五条井下电气设备的保护接地装置应定期进行检测，确保接地装置的可靠性和有效性。

第十六条井下电气设备的保护接地装置的检测应由专业的电气工程人员进行，并记录相应的检测结果。

第十七条井下电气设备的保护接地装置的维护应定期进行，保持设备的正常运行。

第十八条井下电气设备的保护接地装置的维护应由专业的电气工程人员进行，并记录相应的维护情况。

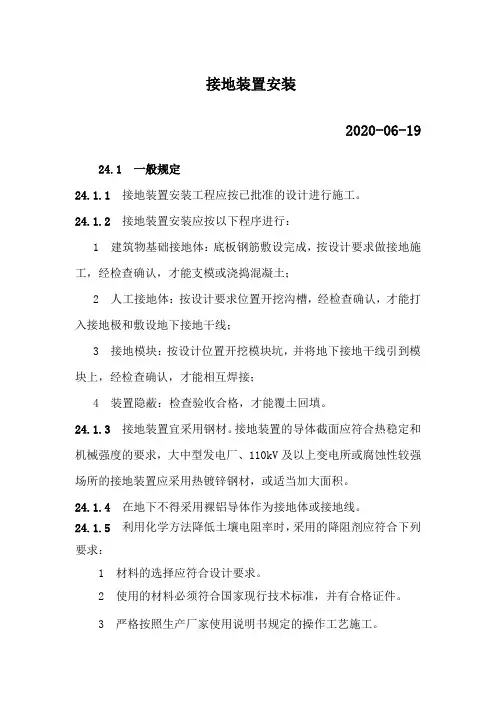

接地装置安装2020-06-1924.1 一般规定24.1.1接地装置安装工程应按已批准的设计进行施工。

24.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。

24.1.3接地装置宜采用钢材。

接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。

24.1.4在地下不得采用裸铝导体作为接地体或接地线。

24.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。

2 使用的材料必须符合国家现行技术标准，并有合格证件。

3 严格按照生产厂家使用说明书规定的操作工艺施工。

24.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。

24.1.7埋置深度。

打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。

防止接地体受机械损伤及受到腐蚀。

24.1.8接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。

接地体通常不小于两根，相互间的距离以2500~3000mm为宜。

24.1.9在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。

在地下的接地体严禁涂刷防腐涂料。

24.2 施工准备24.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。

接地装置安装注意事项一、接地装置宜采用钢材，接地装置的导体截面应符合热稳定和机械强度的要求，但应不小于下表规格。

二、接地体顶面埋没深度不应小于0.6米，角钢及钢管接地体应垂直配置。

除接地体外，接地体的引出线应作防腐处理；使用镀锌扁钢时，引出线的螺栓连接部分应补刷防腐漆。

三、为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定，不宜小于5米。

四、接地体与建筑物的距离不宜小于1.5m。

五、接地线应防止发生机械损伤和化学腐蚀，接地线在穿过墙壁时应通过明孔，穿钢管或其他坚固的保护套。

六、接地干线至少应在不同的两点与接地网相连接。

七、电气装置的每个接地部分应以单独的接地线与接地干线连接，不得在一个接地线中串接几个需要接地部分。

八、敷设完接地体的土沟回填土内不应夹有石块、建筑材料或垃圾等。

九、明敷接地线的安装应符合下列要求：（一）便于检查；（二）敷设位置不应妨碍设备的拆卸与检修；（三）支持件间的距离在水平直线部分一般为1—1.5米，垂直部分为1.5—2米，转弯部分为0.5米。

（四）接地线应按水平或垂直敷设，但亦可与建筑物倾斜结构平行，在直线段上不应有高低起伏及弯等情况。

（五）接地线跨越建筑物伸缩缝、沉降缝时，应加设补偿器，补偿器可用接地线本身弯成弧状代替。

十、明敷的接地线表面应涂黑漆。

如因建筑物的设计要求，需涂其他颜色，则应在连接处及分支处涂以各宽为15毫米的两条黑带，其间距为150毫米。

中性点接于接地网的明设接地导线，应涂以紫色带黑色条纹。

十一、在接地线引向建筑物内的入口处，一般应标以黑色记号“ ”。

在检修用临时接地点处，应刷白色底漆后标以黑色记号“”。

十二、在进行检修工作时，需临时接地的地方（如配电间隔、母线分段处、引出线室等）均应引入接地干线，并设有专供连接临时接地线使用的接地板和螺栓。

十三、接地线的连接应采用焊接，焊接必须牢固无虚焊。

接至电气设备的接地线应用螺栓连接；有色金属接地线不能采用焊接时，可用螺栓连接。

接地装置安装安全技术交底一、前言接地装置是电力工程中常用的一种安全设施，主要作用是保证电气设备及工作人员的安全。

接地装置与电气设备同时安装，需经过专业人员的考核和认可后方能施工。

为确保工作安全，本文将对接地装置的安装安全技术进行交底。

二、接地装置的种类接地装置有很多种，根据不同的使用场景和需要使用的电流大小，常见的接地装置有以下几种：1.接地极2.底座3.接地螺栓4.接地簧对于不同种类的接地装置，要根据具体要求选择合适的接地装置进行安装。

三、接地装置的安装要求接地装置的安装是一个复杂的工作过程，需要按照严格的技术要求来进行施工。

下面对接地装置的安装要求进行详细介绍。

1. 接地极的安装接地极主要作用是将电流引入地下，安装过程需要特别注意以下几个方面：1.接地极的深度应根据地质条件、使用环境及要求，合理确定。

2.在安装接地极时，应避免直接敲打或打入钻孔，以免损伤接地极。

3.安装完毕后，应进行放线以确保接地极的垂直度和正确的朝向。

2. 底座的安装底座位于接地极和设备之间，应注意以下几个方面：1.底座的安装位置应紧贴设备，底座几何尺寸应符合设计要求。

2.底座的材料应符合规定，底座表面应光滑无砂眼。

3.底座的安装应采用焊接方式，焊接质量应满足要求。

3. 接地螺栓的安装接地螺栓是将接地线固定在底座上的重要连接装置，安装时需要注意以下几个方面：1.接地螺栓的长度应符合要求，应留有足够的余量以便于焊接连接。

2.接地螺栓的螺纹部分应处理光滑，无锈蚀，应配合私设备使用的螺纹尺寸。

3.安装接地螺栓时应注意预埋套管的位置、数量和深度，严格按照设计要求进行施工。

4. 接地簧的安装接地簧的作用在于稳定接地线的位置，安装时需要注意以下几个方面：1.接地簧的数量和长度应按设计要求设定，数量不得少于设备数量。

2.接地簧的安装位置应紧贴设备。

3.安装接地簧时应注意其水平平稳，应与底座固定牢固。

四、施工安全注意事项在进行接地装置的安装时，为了保障工人的安全，应注意以下几个方面：1.带好安全防护用品，特别是对于高空作业的人员，必需检查安全带、防护网等安全装置是否齐全。

接地装置安装工艺19.1 基本规定（1）接地装置的埋设深度其顶部不应小于0.6m，角钢及钢管接地极应垂直配置。

（2）垂直接地极长度不应小于 2.5m，其相互之间的间距如设计无要求，一般不小于5m。

（3）接地装置埋设位置距建筑物不宜小于 1.5m，遇到垃圾灰渣等处理埋设接地装置时，应换土并分层夯实。

（4）当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面0.2m处敷设50～90mm厚的沥青层，其宽度应超过接地装置2m。

通过人行通道的接地装置埋深大于3m时，可不设沥青层。

（5）接地干线的连接应采用焊接，焊接处焊缝应饱满，并有足够的机构强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药处的药皮敲净后，刷净后，刷沥青做防腐处理。

（6）明敷设接地干线穿墙时，应加套管保护，跨越伸缩缝时，应做煨变补偿。

（7）接地干线跨越门口时应暗敷设于地面内（做地面以前埋设好）。

（8）接地干线距地面应不小于200mm，距墙面应不小于10mm，支持件应采用40mm ×40mm的扁钢，尾端应制成燕尾状，入孔宽度与深度各为50mm，总长度为70mm，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转变部分为0.5m。

（9）明敷设接地干线敷设应平直，水平度与垂直度允许偏差2／1000，但全长不超过10mm。

（10）转弯处接地干线弯曲半径不得小于扁钢厚度的2倍。

（11）全部人工接地装置接地干线支持件等金属钢材一律镀锌，铜材应做涮锡处理。

19.2 施工准备19.2.1 技术准备（1）充分熟悉相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。

19.2.2 材料要求（1）品种规格1）镀锌钢材（角钢、钢管、扁钢、圆钢等）；2）铜材（铜管、铜排等）；3）辅材（电焊条、铜焊条、氧气、乙炔、沥青漆等）。

（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。

电气装置安装工程接地装置施工及验收规范GB 50169—92第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行,制定本规范。

第1.0。

2条本规范适用于电气装置的接地装置安装工程的施工及验收.第1。

0。

3条接地装置的安装应按已批准的设计进行施工.第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。

第1。

0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1。

0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录.第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2。

1.l条电气装置的下列金属部分。

均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置.三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门.四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔.八、装在配电线路杆下的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔.十、电除尘器的构架.十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳.十四、控制电缆的金属护层。

第2.1。

2条电气装置的下列金属部分可不接地或不与PEN线相接:一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时,则仍应接地.二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳(该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。

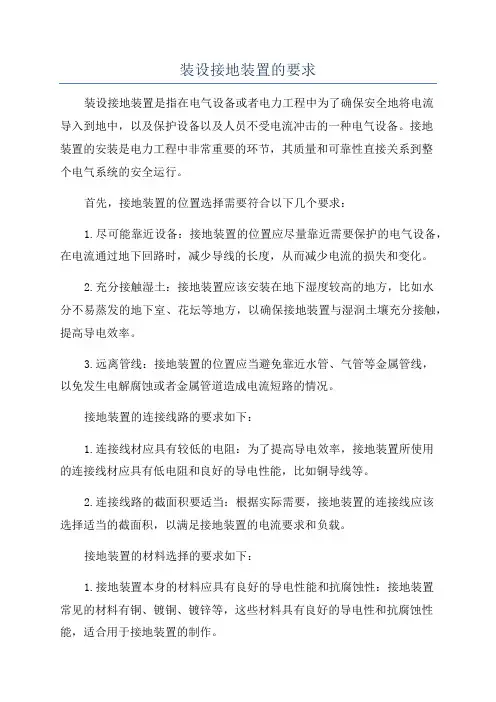

装设接地装置的要求装设接地装置是指在电气设备或者电力工程中为了确保安全地将电流导入到地中，以及保护设备以及人员不受电流冲击的一种电气设备。

接地装置的安装是电力工程中非常重要的环节，其质量和可靠性直接关系到整个电气系统的安全运行。

首先，接地装置的位置选择需要符合以下几个要求：1.尽可能靠近设备：接地装置的位置应尽量靠近需要保护的电气设备，在电流通过地下回路时，减少导线的长度，从而减少电流的损失和变化。

2.充分接触湿土：接地装置应该安装在地下湿度较高的地方，比如水分不易蒸发的地下室、花坛等地方，以确保接地装置与湿润土壤充分接触，提高导电效率。

3.远离管线：接地装置的位置应当避免靠近水管、气管等金属管线，以免发生电解腐蚀或者金属管道造成电流短路的情况。

接地装置的连接线路的要求如下：1.连接线材应具有较低的电阻：为了提高导电效率，接地装置所使用的连接线材应具有低电阻和良好的导电性能，比如铜导线等。

2.连接线路的截面积要适当：根据实际需要，接地装置的连接线应该选择适当的截面积，以满足接地装置的电流要求和负载。

接地装置的材料选择的要求如下：1.接地装置本身的材料应具有良好的导电性能和抗腐蚀性：接地装置常见的材料有铜、镀铜、镀锌等，这些材料具有良好的导电性和抗腐蚀性能，适合用于接地装置的制作。

2.选择耐腐蚀的固定材料：接地装置在使用过程中会受到不同程度的腐蚀，因此应选用耐腐蚀的材料来固定接地装置，以确保接地装置的长期可靠。

此外，接地装置的设计和安装还需要遵循以下几个原则：1.合理布置：根据系统的特点和地理环境，合理布置接地装置，确保整个系统的接地均匀和可靠。

2.良好接地：接地装置的接地电阻应控制在合理范围内，以确保地面的电位稳定，并降低漏电流的产生。

总体来说，装设接地装置的要求是多样化的，需要根据具体的电气设备或者电力工程来进行合理选择和布置。

合理的位置选择、连接线路的要求和材料的选择对于接地装置的质量和可靠性具有至关重要的影响。

接地装置安装施工操作规程及质量要求本操作规程和质量要求适用于本公司承担的建筑接地装置的安装1.0施工准备1.1材料要求1.1.1镀锌扁钢、角钢、圆钢1.1.2焊条、防腐涂料、银粉1.2主要机具1.2.1电锤、焊机1.2.2手锤、大锤、钢锯、卷尺1.3操作条件1.3.1接地体操作条件1、根据设计位置清理现场。

2、底板钢筋与柱钢筋连接已绑扎。

3、桩基础中钢筋和柱钢筋之间的连接已绑定。

1.3.2接地干线操作条件1、支架安装完成。

2、保护管已预埋。

3、土建抹灰完成。

1.3.3支架安装操作条件1、各种支架已运至现场。

2、结构工程已完成。

3、室外必须有脚手架或梯子。

1.3.4防雷引下线黑暗的敷设操作条件1、建筑物（或构筑物）有脚手架或爬梯，满足人工操作条件。

2、当主钢筋用作引下线时，钢筋绑扎完毕。

1.3.5防雷引下线光线充足的敷设操作条件2、建筑物（或构筑物）有可以由人操作的脚手架或梯子。

3、土建外装修完成。

1.3.6避雷带与均压环安装操作条件。

土建圈梁钢筋绑扎时，配合作此项工作。

1.3.7避雷器安装操作条件。

1、接地体和引下线必须完成。

2、支架安装完成。

3、具备矫直场地和垂直运输条件。

1.3.8避雷器安装操作条件。

1、接地体和引下线必须完成。

2、需要脚手架处，脚手架搭设完成。

3、土建结构工程已完，并用结构施工完成预埋件。

2.0操作流程工艺流程支架避雷器引下线光线充足的敷防雷网络接地干线接地体黑暗的敷避雷带均压环2.1接地体安装工艺人工接地体（极）安装应符合以下规定：1、人工接地体（极）的最小尺寸：圆钢不小于Φ16mm，角钢不小于40×40×4mm，钢管内径不小于13mm，壁厚不小于2.5mm。

2、接地体的埋设深度不应小于0.6m。

角钢和钢管接地体应垂直配置。

3、垂直接地体长度不应小于2.5m，它们之间的间距通常不应小于5m。

4、接地体埋置位置不应小于1.5m；遇在垃圾灰渣等地埋设接地体时，应换土，并分层夯实。

1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。

1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。

1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。

1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。

11.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。

1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。

1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。

1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。

22 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。

接地体分为水平接地体和垂直接地体。

2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。

2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接3地线。

2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。

2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。

接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。

一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。

2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀锌处
理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。

最小允许规格、尺寸。

接地装置安装施工操作规程及质量要求接地装置是一种重要的安全保护设施，其安装质量直接关系到电气设备的安全运行。

本文档旨在规范接地装置的安装施工操作，并对安装质量提出要求。

一、施工前的准备工作1. 确定装置类型根据电气设备的性质和用途，确定接地装置的类型和技术参数。

2. 安装位置在明确装置类型后，确定好接地装置的安装位置。

安装位置应远离电气设备的热源和有害气体，同时应方便维修和管理。

3. 检查安装工具和材料检查安装所需的工具、材料和设备，确保其完整、齐全、符合要求，并进行必要的加工和调试。

4. 安全措施在施工前应作好各项安全措施，确保施工人员的人身安全和设备完好无损。

施工人员应穿戴符合安全要求的劳保用品，并要熟悉电气设备的相关安全知识。

二、接地装置安装施工步骤1. 确定接地装置的连接方式根据电气设备的特点，确定接地装置的连接方式。

在选择连接方式时，必须遵循安全、可靠、有效的原则。

2. 安装接地带或接地网根据实际情况，安装接地带或接地网，并加固。

3. 安装接地装置根据连接方式，安装接地装置，保证牢固可靠。

4. 连接电气设备和接地装置根据具体情况，连接电气设备和接地装置，确保连接牢固可靠。

5. 维护接地系统在安装完毕后，进行接地系统的巡查和检测，确保其完好无损，并培训使用人员掌握接地系统的日常维护和管理技能。

三、接地装置安装质量要求1. 材料和设备的要求接地装置的材料和设备应符合国家强制性标准，并应具备相应的检测报告、合格证明等必要证件。

同时，特殊环境需选择适用的接地装置材料和设备。

2. 施工方案的要求施工方案应详细、合理、可行，并应符合安全、可靠、有效的原则。

3. 安装质量的要求安装质量应符合国家及部门的强制性标准，确保安装牢固、连接可靠、性能稳定、耐用可靠。

根据需要，还需进行相应的检测和测试。

4. 施工环境的要求施工环境应清洁、整洁、干燥、通风、安全，并应有相应的配套设施和设备。

环境不良时，需采取相应的应对措施。

接地装置安装作业标准一、目的本标准规定了接地装置安装作业的施工准备、施工步骤、质量标准与检验、安全注意事项等要求，以确保接地装置的安装质量及作业安全。

二、适用范围本标准适用于电气设备接地装置的安装作业，包括接地电阻的测量、接地装置的安装及验收等。

三、施工准备1. 设计审查：施工前应对接地装置的设计图纸进行审查，确保图纸符合国家相关标准、规范要求，并明确接地电阻要求。

2. 材料准备：根据设计图纸及工程量清单，准备所需的接地材料，如接地极、连接导体、接地线等，确保规格、型号符合设计要求。

3. 工具准备：准备安装所需的工具和仪器，如电钻、电焊机、万用表、接地电阻测试仪等。

4. 安全防护：制定安全技术措施，准备好安全防护用品，如绝缘手套、绝缘鞋、安全带等。

5. 作业人员培训：对接地装置安装人员进行技术培训和安全教育，确保其熟悉施工方案、操作规程和质量标准。

四、施工步骤1. 基础制作：按设计要求制作接地极的基础，确保位置准确、基础牢固。

2. 接地极安装：将接地极按设计要求埋设于地下，确保接地极之间的间距符合规范要求。

3. 连接导体焊接：将接地母线、设备接地线等连接导体焊接在一起，形成接地网络。

焊接应符合相关规范要求，确保焊接质量。

4. 接地线敷设：将接地线按设计要求敷设至各设备接地端子处，确保接地线固定牢固、标识清晰。

5. 接地电阻测量：在接地装置安装完成后，使用接地电阻测试仪测量接地电阻值，确保符合设计要求。

6. 验收与调试：对安装完成的接地装置进行验收与调试，检查各部分是否符合设计要求及安全规定，并进行必要的调整和优化。

五、质量标准与检验1. 焊接质量：焊接应饱满、平滑，无夹渣、气孔等缺陷。

焊缝应按规定进行防腐处理。

2. 接地电阻：接地电阻值应符合设计要求，一般不大于4欧姆。

使用接地电阻测试仪进行测量时，应确保测试环境符合要求，避免干扰影响测试结果。

3. 导体连接：连接导体应按规定连接牢固，接触面应无锈蚀、油污等杂物。

接地装置和防静电接地装置安装要求接地装置和防静电接地装置是保障人员和设备安全的重要设备，在工业生产和电气设备使用中广泛应用。

其正确的安装和使用对于防止电流瞬间过大、建立安全地电位、减少静电等方面具有重要意义。

以下是接地装置和防静电接地装置的安装要求。

一、接地装置的安装要求1.接地装置的选择应符合国家相关标准和规范要求。

选择时应综合考虑场地条件、接地电阻、周围环境等因素。

2.接地装置的安装位置应具有良好的通风条件，不得被障碍物遮挡。

3.接地装置的安装地点应远离易燃易爆物品，避免发生火灾、爆炸等安全事故。

4.接地体和接地极的安装应采用专用接地件，接地电缆的截面积应满足电流要求，接地电缆与接地体接触部分应拧紧，并进行防腐处理。

5.接地装置的接地体应埋设在充分湿润的土壤中，接地电阻应符合国家标准要求。

对于部分无法满足接地电阻要求的场所，可以采取增加接地体长度、增加接地体数量等措施进行有效接地。

6.接地装置与保护接地、建地和设备接地等之间的连接应采用合适的接地线缆，连接牢固可靠，不得存在接触不良或接地线松动现象。

7.接地装置应定期检查，发现问题及时修复，确保接地装置的正常工作。

对于使用时间较长的接地装置，应定期进行接地电阻测量，确保接地装置的有效性。

二、防静电接地装置的安装要求1.防静电接地装置的安装位置应选择在易产生静电的区域附近，如喷涂工作区、粉尘较多的车间等，确保防静电接地装置的有效性。

2.防静电接地装置的接地体应选择导电性能好的材料，如铜材、铝材等，接地电阻应满足国家标准要求。

3.防静电接地装置的接地体应与物体相连，并保持良好的接触状态，确保静电能够顺利地流入地下。

4.防静电接地装置的接地电阻测量应在正常使用状态下进行，测量值应满足国家标准要求。

5.防静电接地装置的接地线缆应选择导电性能好的材料，连接牢固可靠，接地接触部分应进行防腐处理。

6.防静电接地装置的使用人员应接受相关培训，了解静电的危害以及使用防静电接地装置的方法，确保正确地使用防静电接地装置。
