防雷接地装置安装规范

防雷接地规范
防雷接地规范通常是指建筑物防雷接地系统的设计和安装要符合国
家相关的规范和标准，以确保防雷接地系统的有效性和安全性。

以
下为一般的防雷接地规范：
1. 国家标准：中国国家标准《建筑物防雷接地装置工程技术规范》（GB 50057-2010）规定了建筑物防雷接地装置的设计和施工要求，包括防雷接地系统的设计、材料选择、施工工艺和质量验收等。

2. 设计要求：建筑物的防雷接地系统应按照其结构和用途的不同确
定接地体的数量和布置，接地体的埋设深度应符合要求，而且应与
建筑物主体接地系统连接牢固。

3. 施工要求：接地体应选择导电性好、稳定性高的材料，如铜、镀
锌钢等，施工中要保证接地体与土壤的充分接触，并且接地体的连
接应牢固可靠。

4. 耐受电流能力：防雷接地系统应能够承受可能引入的大气放电过
电流，其耐受电流能力应符合设计要求。

5. 温度和湿度要求：防雷接地系统的材料和接地体应能够在不同的
温度和湿度条件下保持良好的导电性能，以确保系统的可靠性。

总之，防雷接地规范是为了确保建筑物的防雷接地系统能够良好地起到防雷保护作用，减少雷击对建筑物及其设备的危害风险。

根据不同国家和地区的规定，防雷接地规范可能会有所不同，具体的要求还需参考当地的相关规范。

建筑防雷施工规范避雷针与接地装置安装建筑防雷施工规范：避雷针与接地装置安装1.引言建筑防雷施工是保障建筑及其内部设备安全的重要环节。

避雷针与接地装置是建筑防雷系统的核心组成部分，有效地将雷击电流引入地下，保护建筑及其内部设备免受雷击损坏。

本文将详细介绍建筑防雷施工的规范要求，特别聚焦于避雷针与接地装置的安装。

2.避雷针的安装2.1 避雷针的选择根据建筑物的高度、周围环境以及雷电活动频率等因素，选择适合的避雷针。

常见的避雷针包括尖顶采用碳钢材料制成的防雷针和尖顶采用铜材料制成的防雷针。

根据具体情况选择合适的材料和型号。

2.2 避雷针的安装位置避雷针需要安装在建筑物顶部，以便能够迅速吸引雷电并将其引至地下。

避雷针的高度应与建筑物的高度相匹配，一般情况下，避雷针的高度应比建筑物的高度高出1-2米。

同时，避雷针之间的间距应保持在适当范围内，确保覆盖面积均匀。

2.3 避雷针的安装要求（1）避雷针应固定在坚固的建筑结构上，使用不锈钢螺栓进行牢固连接；（2）避雷针与建筑物之间的导线应选用导电性能优良，防腐耐候性好的材料；（3）避雷针的周围区域应保持清洁，无遮挡物，并远离易燃易爆物质。

3.接地装置的安装3.1 接地装置的选择接地装置是将来自避雷针的雷击电流引入地下的设备，一般采用导电性能好且能够长期使用的金属材料制成。

根据建筑物的规模和用途，选择适当的接地装置。

3.2 接地装置的布置接地装置需要布置在建筑物的地下，通常选择在地基附近深入地下1-2米的位置。

为了提高接地效果，可以采用接地网、接地棒等形式进行布置。

接地装置之间的距离应根据具体要求合理布置。

3.3 接地装置的安装要求（1）接地装置与避雷针之间的导线应选择导电性能优良的材料，导线的截面积要足够大；（2）接地装置的材料要求具有良好的防腐性能，确保长期可靠使用；（3）接地装置应与建筑物的主体结构良好连接，并与主体结构的接地系统有效链接。

4.其他注意事项4.1 安全施工在进行建筑防雷施工时，必须确保施工人员的安全。

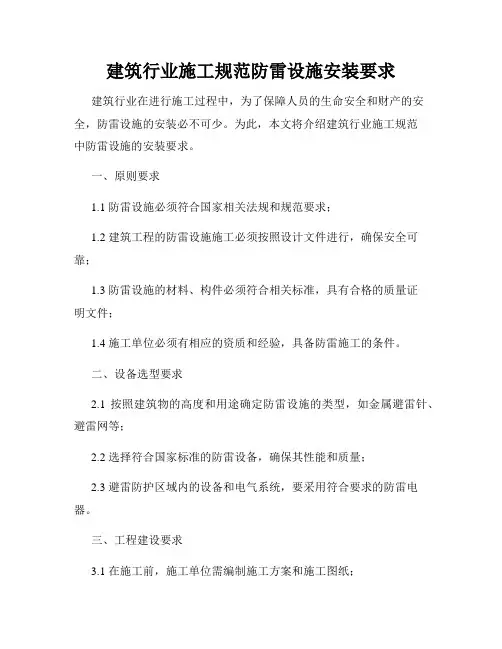

建筑行业施工规范防雷设施安装要求建筑行业在进行施工过程中，为了保障人员的生命安全和财产的安全，防雷设施的安装必不可少。

为此，本文将介绍建筑行业施工规范中防雷设施的安装要求。

一、原则要求1.1 防雷设施必须符合国家相关法规和规范要求；1.2 建筑工程的防雷设施施工必须按照设计文件进行，确保安全可靠；1.3 防雷设施的材料、构件必须符合相关标准，具有合格的质量证明文件；1.4 施工单位必须有相应的资质和经验，具备防雷施工的条件。

二、设备选型要求2.1 按照建筑物的高度和用途确定防雷设施的类型，如金属避雷针、避雷网等；2.2 选择符合国家标准的防雷设备，确保其性能和质量；2.3 避雷防护区域内的设备和电气系统，要采用符合要求的防雷电器。

三、工程建设要求3.1 在施工前，施工单位需编制施工方案和施工图纸；3.2 在施工过程中，应按照施工方案要求有序进行安装；3.3 建筑物内的金属结构，如钢筋、钢管等，应采取相应的措施进行防雷接地；3.4 金属结构连接部位、管线出入口等，应进行良好的接地连接；3.5 避雷装置与建筑物之间应有足够的间距，并按照要求进行可靠的接地。

四、施工安装要求4.1 避雷针的安装高度应符合要求，安装位置要合理选择；4.2 避雷针与建筑物构件之间的固定连接必须牢固可靠；4.3 避雷针的导线与建筑物导线之间的连接应采用专用的接地夹；4.4 避雷针导线的引下段与下引线应采用独立的导线连接；4.5 避雷网的支撑系统应牢固可靠，网体与金属结构的接地连接要可靠；4.6 避雷网的导线与金属结构导线之间的连接应采用铜接地线进行良好接地。

五、验收和检测要求5.1 完成施工后，施工单位应进行防雷设施的全面检查和试验；5.2 防雷设施应符合相关规范要求，并获得相关部门的验收合格证书；5.3 防雷设施的检测应定期进行，确保其功能正常、无故障。

六、维护管理要求6.1 防雷设施的维护管理应按照规范要求进行；6.2 定期进行设备和线路的巡检，发现问题及时处理；6.3 对于防雷设施的故障或损坏，应及时修复或更换；6.4 建筑物进行大修或改造时，应对防雷设施进行检查和维护，并根据需要进行升级。

防雷与接地工程施工规范近年来，随着科技的发展，雷电对各种建筑和设备的危害日益凸显。

为了保护人员的生命安全和财产的安全，防雷与接地工程成为了现代社会重要的工程项目。

正确的防雷与接地工程施工规范能够有效地减少雷电对建筑和设备的危害，本文将详细介绍防雷与接地工程施工规范的相关内容。

一、防雷与接地的基本概念与原理1. 防雷概念：防雷即是指通过合理的措施和设备，减少雷电对建筑物和设备产生的危害，保护人身安全和设备设施的正常运行。

2. 接地概念：接地即是指将电器设备的金属外壳或者其他金属部件与地面连接，以便将电器设备的故障电流迅速导入地下，达到保护设备和人身安全的目的。

3. 防雷与接地原理：通过正确地设置避雷针、接地装置、避雷带、避雷栅等，将雷电引入地下，使电流能够通过合适的回路迅速消散，以防止火灾、爆炸等危险，同时保护设备和人员的安全。

二、防雷与接地工程施工的基本要求1. 场地选择：防雷与接地工程施工前，应进行周密的勘察和设计，选择合适的场地，远离高空设备和金属物体，减少雷击的可能性。

2. 避雷装置安装：根据建筑物的高度和形状，合理选择避雷装置。

避雷针应安装到建筑物的高处，与建筑物缝隙处的凸出部分遥相呼应，以形成对雷电的吸引。

同时，避雷针与导线之间应保持足够的距离，避免雷电对导线的直接打击。

3. 接地装置布置：接地装置应设置在建筑物的接地体上，接地体的选择应根据建筑结构和土壤特性进行合理配置。

接地装置与避雷装置之间的导线应有良好的导电性能，以便将雷电迅速引至地下。

4. 避雷带设置：对于大型建筑物或者设备，可以设置避雷带。

避雷带应安装在建筑物的顶部，并固定牢固，与避雷装置和接地装置连接紧密。

避雷带可有效地分散雷电对建筑物的冲击力量。

5. 导线和电缆布线：在布线时，应注意导线和电缆的绝缘性能，以免受到外界雷电的干扰。

导线和电缆的选择和布置应在施工前进行充分的筹划和设计。

三、施工过程中的安全措施1. 勘察和检测：在施工前进行必要的勘察和检测工作，以确认场地的地质和地形条件，以及周围环境的影响因素。

一、概述防雷接地工程是保障建筑物、设备安全运行的重要工程，其施工质量直接关系到人民生命财产安全。

为了规范防雷接地工程施工，提高工程质量，确保安全运行，根据国家相关法律法规和行业标准，特制定本规范。

二、施工准备1. 施工前，施工单位应编制详细的施工组织设计，明确施工方案、施工工艺、质量标准和安全措施。

2. 施工单位应组织施工人员进行技术交底，确保施工人员掌握施工规范、工艺和质量要求。

3. 施工单位应配备必要的施工设备和检测仪器，确保施工质量。

4. 施工单位应按照工程设计要求，准备施工所需的材料、设备和工具。

三、施工工艺1. 接地装置安装（1）根据设计要求，确定接地体的位置和尺寸，并做好标记。

（2）开挖接地体沟槽，沟槽深度应满足设计要求，宽度应大于接地体直径的3倍。

（3）将接地体按照设计要求放置于沟槽中，确保接地体与土壤接触良好。

（4）回填土，分层夯实，确保接地体稳定。

2. 防雷引下线及避雷带安装（1）根据设计要求，确定防雷引下线和避雷带的位置和尺寸，并做好标记。

（2）在建筑物外墙或屋面安装防雷引下线和避雷带，确保其与建筑物连接牢固。

（3）检查防雷引下线和避雷带的接地电阻，确保符合设计要求。

3. 接地体连接（1）将接地体与防雷引下线、避雷带连接，连接处应使用焊接或螺栓连接，确保连接牢固。

（2）检查接地体连接处的接地电阻，确保符合设计要求。

四、施工质量验收1. 施工单位应按照施工规范和设计要求，对防雷接地工程进行自检。

2. 施工单位应组织有关人员对防雷接地工程进行中间验收和竣工验收。

3. 验收合格后，施工单位应向建设单位提交验收报告。

五、安全措施1. 施工单位应按照《建筑施工安全检查标准》和《电业安全工作规程》等安全规范，制定安全措施。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工现场应设置警示标志，确保施工安全。

六、附则1. 本规范适用于新建、改建、扩建工程中的防雷接地工程施工。

2. 本规范由XX市XX局负责解释。

建筑物防雷设备安装规范引言：雷电是大自然中的一种自然现象，具有极大的破坏力。

在建筑物中，如果没有适当的防雷设备，很容易导致雷击事故，给人身和财产造成巨大的损失。

为了保障建筑物的安全和人们的生命财产安全，建筑物防雷设备的安装规范十分重要。

本文将详细介绍建筑物防雷设备的安装规范。

第一部分：建筑物防雷设备的基本原则1.保护范围与雷击安全等级：建筑物防雷设备应根据其用途和结构特点确定保护范围，并按照相应的雷击安全等级安装相应的设备。

2.接地系统：建筑物防雷设备的接地系统应符合国家相关规范和标准，确保接地电阻达到要求，有利于雷电流的迅速排除。

接地系统的设计和安装要合理，避免出现反接、短接等情况。

3.避雷针与避雷网：建筑物防雷设备中，避雷针和避雷网是常用的防护措施。

避雷针应根据建筑物的高度和形状进行合理的布置，避雷网应覆盖建筑物的顶部和侧面，确保雷电不直接击中建筑物。

第二部分：建筑物防雷设备的具体安装规范1.避雷针的安装：避雷针应安装在建筑物的最高点，并与建筑物的金属构件连接好，保证良好的接触。

避雷针的导线应垂直向下延伸，与地面保持安全距离，以达到更好的防雷效果。

2.避雷网的安装：避雷网应根据建筑物的形状和大小进行合理的布置。

避雷网的导线应水平或垂直拉伸，并与建筑物的金属构件连接好。

避雷网的导线间距应符合相关规范，确保电流均匀分布。

3.接地系统的安装：建筑物防雷设备的接地系统应由导体、接地装置和接地网构成。

导体应选择导电性能好、防腐能力强的材料制造，接地装置应安装在导体下方，接地网应覆盖建筑物周围一定范围，确保接地效果良好。

4.设备间的连接：建筑物防雷设备的各个部分应保持良好的连接，确保电流的畅通和传递。

连接处应采用合适的连接件，以确保安全可靠。

5.设备的维护与检修：建筑物防雷设备的维护与检修应定期进行，确保设备的正常运行和防雷效果的稳定。

维护和检修过程中应注意安全，避免因操作不当导致事故的发生。

结语：建筑物防雷设备的安装规范对于保障建筑物的安全和人们的生命财产安全至关重要。

防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。

接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。

三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

最后将接地电阻摇测数值填写在隐检记录上。

四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。

先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。

引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。

接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。

五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。

六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。

七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。

2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

防雷接地规范防雷接地规范是指建筑物、设备设施等在进行接地设计和施工时应遵循的相关规范和标准，旨在确保接地系统能够有效地排除雷电产生的电流，保护人身安全和设备设施的正常运行。

一、选择适当的接地方式1.根据具体情况选择合适的接地方式，如单点接地、多点接地或组合接地等，以保证接地系统的完整性和连通性。

二、接地导体的选材与安装1.接地导体应选择优质的铜材或镀锌钢材，导体截面积应满足相关规范的要求。

2.接地导体应埋设在地下深度不小于0.6m的接地基座中，导体与基座的连接处应严密可靠。

三、接地体的设置1.建筑物的接地体应设置在离建筑物外边缘1m以外的地方，距离应足够远，以防止雷电直击建筑物。

2.接地体的设置数量应充足，根据具体情况合理确定接地体的数量和布局。

四、接地系统的连通性1.接地系统各部分之间的连通应符合相关规范的要求，接地导线的连接应牢固可靠，排除接地系统中的任何断路情况。

2.接地体、接地回线和接地导线的连接处应采用专用接地夹等连接件，确保接触良好。

五、接地系统的维护与检测1.定期对接地系统进行检查和维护，及时排除损坏、腐蚀等情况，保证接地系统的正常运行。

2.接地系统应定期进行电阻测试，确保接地电阻符合相关规范的要求。

六、设备设施的接地保护1.对于易受雷击的设备设施，应在其周围设置专用的接地装置，以提供有效的防雷保护。

2.对于需要进行防雷保护的设备设施，应根据具体情况合理设置接地装置，确保设备设施的接地电阻符合相关规范的要求。

七、建筑物内部的防雷设施1.建筑物内部的电气设备应设置有效的防雷综合保护装置，以保护设备的安全运行。

2.建筑物内部的金属管道、制气管道等设备应与接地系统连接，以防止雷电对这些设备产生的危害。

总之，防雷接地规范是保证建筑物和设备设施在雷电发生时能够及时排除雷电产生的电流，保护人身安全和设备设施的正常运行的重要规范。

建筑和设备设计者在设计和施工过程中必须严格按照相关规范进行操作，确保防雷接地系统的可靠性和有效性。

施工现场的防雷与接地施工规范施工现场是一个容易受到雷击的场所，为了确保工作人员的人身安全以及设备设施的正常运行，施工现场应该按照相关规范进行防雷与接地的施工。

本文将详细介绍施工现场防雷与接地的规范要求，以确保施工现场的安全性。

一、设备与设施的防雷规范施工现场上的各种设备与设施都需要进行防雷处理，以减少雷击的风险。

以下是设备与设施的防雷规范要求：1.1 金属结构的接地施工现场上的金属结构应进行良好的接地处理，包括建筑物的钢骨架、金属支撑等。

接地线应符合规定的导电材料要求，接地电阻应低于规定的标准值。

1.2 避雷针的设置对于高层建筑物或者大型设备，应设置避雷针以增加其对雷电的保护能力。

避雷针的选型、布置和安装应符合相关技术标准，确保其能够有效地引导雷电放电到地面。

1.3 防雷接地装置施工现场上的各种设备与设施应安装防雷接地装置，包括电力设备、通信设备等。

接地装置的设计与施工应符合相关规范，确保接地电阻符合规定的标准。

二、施工现场的接地规范施工现场的接地是防止雷击的重要措施之一，它能够将雷电通过接地系统传导到地下，保护人身安全和设备设施的正常运行。

以下是施工现场接地的规范要求：2.1 接地网的设置施工现场应设置接地网，将各个设备和设施的接地线汇集到一起，形成一个完整的接地系统。

接地网应由导电性能良好的材料制成，并按照规定的标准进行布置和安装。

2.2 地下金属构筑物的接地施工现场上的地下金属构筑物，如管道、储罐等，应进行接地处理。

接地线的敷设应符合相关规范，接地电阻应低于规定的标准值，以确保雷电能够有效地通过接地系统传导到地下。

2.3 人身接地在施工现场进行一些对接电设备的操作时，工作人员应采取必要的人身接地保护措施，如穿戴静电鞋、戴上接地带等，以防止因静电引起的事故发生。

三、施工现场的防雷安全管理除了设备与设施的防雷与接地规范外，施工现场还应加强防雷安全管理，确保施工现场的安全性。

3.1 定期巡检与维护施工现场上的防雷设备与设施应进行定期的巡检和维护，确保其正常运行。

工程施工防雷接地规范一、总则1.1 为了保障工程施工期间的人员安全、设备完好以及工程质量，防止或减少雷击造成的损失，制定本规范。

1.2 本规范适用于我国境内各类建筑物的防雷接地工程施工。

1.3 工程施工应遵循国家相关法律法规、标准和规范，结合工程实际情况，采取安全可靠、技术先进、经济合理的防雷接地措施。

二、防雷分类2.1 按照建筑物的重要性、使用功能、资产价值等因素，将建筑物防雷分为三类：第一类防雷建筑物、第二类防雷建筑物和第三类防雷建筑物。

2.2 工程施工应根据建筑物的防雷分类，采取相应的防雷接地措施。

三、防雷接地措施3.1 一般规定3.1.1 防雷接地系统应包括接闪器、引下线和接地装置。

3.1.2 接地装置的接地电阻应符合设计要求，确保接地效果良好。

3.1.3 防雷接地系统的设计和施工应符合国家相关标准和规范。

3.2 第一类防雷建筑物的防雷措施3.2.1 接闪器应设置在建筑物的最高点，如屋顶、屋脊等。

3.2.2 引下线应至少两根，从接闪器引下，均匀分布于建筑物四周。

3.2.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.3 第二类防雷建筑物的防雷措施3.3.1 接闪器应设置在建筑物的屋顶、屋脊等显眼位置。

3.3.2 引下线应至少一根，从接闪器引下，分布于建筑物四周。

3.3.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

3.4 第三类防雷建筑物的防雷措施3.4.1 接闪器可设置在建筑物的屋顶、屋脊等位置。

3.4.2 引下线可设置一根，从接闪器引下，分布于建筑物四周。

3.4.3 接地装置应设置在建筑物的基础附近，接地电阻应满足设计要求。

四、接地装置4.1 接地装置的材质应符合国家相关标准和规范要求。

4.2 接地装置的安装应牢固可靠，连接处应焊接或螺栓连接。

4.3 接地装置的埋设深度应符合设计要求，确保接地效果。

五、施工质量控制5.1 施工过程中，应严格按照设计图纸和施工方案进行。

建筑物防雷保护装置的安装要求
建筑物防雷保护装置的安装要求包括以下方面：
外部防雷设施宜采用装设在建筑物上的接闪网、接闪带或接闪杆，也可采用由接闪网、接闪带或接闪杆混合组成的接闪器。

专设引下线的平均间距不应大于18m。

外部防雷装置的接地和防闪电感应、内部防雷装置、电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。

外部防雷装置的专设接地装置宜围绕建筑物敷设成环形接地体。

在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设Ⅰ级试验的电涌保护器。

土建工程施工时要做好建筑物顶层屋面上避雷带（网）等接闪器支持件的预埋和避管针基础螺栓的预埋。

整个防雷接地装置系统的施工安排要坚持由下而上的原则，即先接地装置完成，再敷引下线、最终完成接闪器。

明装的接闪器和引下线应采用热浸镀锌材料组成，以机械连接为宜，若有不可避免的熔焊连接，则在连接处应加强防腐涂层。

明敷的避雷带、网及引下线应平直。

以上信息仅供参考，安装建筑物防雷保护装置时，应严格按照国家和地方的相关标准和规定进行，确保装置的有效性和安全性。

同时，建议由专业的防雷装置安装人员进行安装和检测，以确保防雷保护装置的正常运行和维护。

防雷接地装置施工标准与检测流程防雷接地装置是一种重要的设备，用于保护建筑物、设备以及人员免受雷击的危害。

正确施工与严格检测是确保该装置能够有效运行的关键。

本文将介绍防雷接地装置的施工标准以及相应的检测流程，以确保施工过程的准确性和装置的可靠性。

一、施工标准1. 防雷接地装置的选址在安装防雷接地装置之前，需要仔细选择合适的位置。

一般情况下，接地装置应该远离可燃物和易燃液体，并且远离可能引起爆炸的设计元素。

此外，应避免选择恶劣的土地或地势低洼的区域，以确保接地装置的稳定性和可靠性。

2. 接地装置的建设材料防雷接地装置的建设材料应符合相关的标准和规范。

一般来说，接地装置的引下线应使用优质的铜材料，而接地电极则应选用具有良好导电性能的材料，如铜化钢等。

此外，需要确保接地装置的建设材料具有抗腐蚀和耐候性能，以延长装置的使用寿命。

3. 接地装置的施工工艺在进行接地装置的施工过程中，需要根据相关的标准和规范进行操作。

首先，要确保接地装置与建筑物主体相连，并且接地电极深度符合要求。

其次，要保证电极之间的距离合理，并且要进行可靠的焊接处理。

最后，施工完工后，需要对接地装置进行可视检查，确保各个部件完好无损，并且连接良好。

二、检测流程1. 直流电阻测试直流电阻测试是检测接地装置性能的重要方法之一。

在进行测试前，需要确保测试设备正常工作。

测试时，将测试线与接地电极连接，并确保测试线与接地装置之间无松动。

然后，打开测试设备，并按照其操作说明进行测量。

测试结果应符合相关标准的要求，一般来说，接地电阻应小于某一特定值。

2. 绝缘电阻测试绝缘电阻测试是为了检测接地装置与其他设备之间的绝缘性能，以防止发生漏电的情况。

在进行测试前，需要断开接地装置与其他设备的连接，并确保各个部件干燥。

测试时，将测试线与待测接地电极以及其他设备连接，并打开测试设备进行测量。

测试结果应符合相关标准的要求，一般来说，绝缘电阻应大于某一特定值。

3. 雷电流测试为了验证接地装置对雷电干扰具有一定的防护能力，需要进行雷电流测试。

防雷接地及接地装置安装1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。

⑵卡子最好采用顶卡式，且应具有强度，不易变形。

⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。

2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

防雷接地焊接要求：1 双面焊，焊接长度大于6D。

⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。

采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。

②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。

③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。

④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。

⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。

⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。

3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。

4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。

⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。

②明敷设接地线不应妨碍设备的拆除与检修。

③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。

接地装置的安装规定
依据：
《建筑电气工程施工质量验收规范》（GB50303-2002）
主控规定项目
1、防雷接地的人工接地装置的接地干线埋设，经人行通道处
埋地深度不应小于1m，且应采用均压措施或在其上方敷设卵石或沥青地面；
2、接地模块顶面埋深不应小于0.6m，接地模块间距不应小于
模块长度的3～5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况；
3、接地模块应垂直或水平就位，不应倾斜设置，保持与原土
层接触良好。

一般规定项目
1、当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
a、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
b、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
c、圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
d、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或
紧贴3/4钢管表面，上下两侧施焊；
e、除埋设在混凝土中的焊接接头外，有防腐措施。

2、当无设计要求时，接地装置的材料采用为钢材，热浸j i n镀锌处
理，最小允许规格应符合以下规定（见表）；
3、接地模块应集中引线，用干线把接地模块并联焊接成一个
环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸j i n镀锌扁钢，引出线不少于2处。

最小允许规格、尺寸。

防雷及接地安装技术标准一、适用范围本章适用于一般工业与民用建筑防雷及接地安装工程。

二、编制依据《建筑电气工程施工质量验收标准》（GB50303－2002)《建筑电气工程施工工艺标准》三、基本规定1、接地装置的埋设深度其顶部距地面不应小于0.6M，接地极应垂直安装。

2、垂直接地极的长度不应小于2。

5M，其相互之间的间距当设计无要求时，不应小于5M。

3、接地装置与建筑物的距离不应小于1.5M。

4、接地干线的连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。

5、接地线在穿越墙壁、楼板和地坪处应加套管保护,采用金属套管时应对套管接地.6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物的间隙为10～15mm；支持件间距在水平直线部分为0。

5~1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致.7、在接地线跨越伸缩缝、沉降缝处时，应设置补偿器，可用接地线弯成弧状作补偿器。

8、屋面避雷带安装的支持件距离应均匀设置，在每一直线段的间距水平宜为0。

5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称,一般为0.3～0.5m。

9、避雷带的安装高度为150mm，并设在女儿墙中心,当女儿墙宽度大于300mm时，避雷带距女儿墙外侧宜为100mm.10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1。

7m 至地下0。

3m的一段引下线应加保护措施。

四、施工准备1、技术准备a、熟悉施工图纸及相应施工图集。

b、施工前应进行技术交底.c、配备相应的施工质量验收规范。

2、材料准备a、镀锌钢材必须有产品质量证明书,且应选用热镀锌材料。

b、电焊条、油漆、镀锌螺栓等辅助材料均已配备,且均有合格证。

3、主要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。

b、接地摇表。

4、作业条件a、接地装置的安装应按设计位置清理好场地；当利用基础钢筋作接地线时，基础钢筋应绑扎完毕。

防雷与接地装置的安装要求(一)输电线路的防雷措施1.架设避雷线。

使雷直接击在避雷线上，保护输电导线不受雷击。

2 .增加绝缘子串的片数加强绝缘。

当雷落在线路上，绝缘子串不会有闪络。

3 ,减低杆塔的接地电阻。

可快速将雷电流引泄入地，不使杆塔电压升太高，避免绝缘子被反击而闪络。

4,装设管型接闪器或放电间隙。

以限制雷击形成过电压。

5 .装设自动重合闸。

预防雷击造成的外绝缘闪络使断路器跳闸后的停电现象。

6 .采用消弧圈接地方式。

使单相雷击的接地故障电流能被消弧圈所熄弧,从而故障被自动消除。

7 .不同电压等级输电线路，避雷线的设置：500kV及以上全线装设双接闪线，且输电线路愈高，保护角愈小。

220~330kV全线装设双接闪线，一般杆塔上避雷线对导线的保护角为20~30。

IlOkV1,沿全线装设接闪线②在雷电特别强烈地区采用双接闪线③在少雷区或运行经验证明雷电活动轻微的地区，可不沿线架设接闪线，但杆塔仍应随基础接地。

（二）发电厂和变电站的防雷措施1.采用接闪针和接闪线预防直击雷。

2利用接闪器来限制入侵雷电波的过电压幅值。

变电站通常采用阀型接闪器，发电厂采用金属氧化物接闪器。

3.在靠近变电站的一段进线必须架设接闪线,此为进线保护，一般有1~2km o二、防雷装置安装要求(二)接闪器的试验①测量接闪器的绝缘电阻。

②测量接闪器的泄漏电流、磁吹接闪器的交流电导电流、金属氧化物接闪器的持续电流。

③测量金属氧化物接闪器的工频参考电压或直流参考电压，测量FS型阀式接闪器的工频放电电压。

三、接地装置的安装要求金属接地极采用镀锌角钢、镀锌钢管、铜棒和铜排等金属材料。

四、爆炸和火灾危险环境的接地要求(一)在有爆炸性气体的环境中电气设备接地的要求①在有爆炸危险的环境中，电气设备的金属外壳应可靠接地。

②在有爆炸性气体环境1区内的所有电气设备以及2区内除照明灯具外的其他电气设备，应采用专门的接地线。

（二）在有爆炸性粉尘环境中电气设备的接地要求1.有爆炸性粉尘环境内电气设备的金属外壳应可靠接地。

防雷接地规范标准
我所了解的防雷接地规范标准是《GB 50057-2010 建筑物防雷设计规范》。

这个标准是中国国家标准，针对建筑物的防雷接地设计提出了具体要求和建议。

根据这个标准，建筑物的防雷接地系统应该能够有效地将雷击电流引导到大地，并确保足够的接地电阻，以保护建筑物和使用者的安全。

具体的规范包括以下几个方面：
1. 接地电阻：建筑物的防雷接地电阻一般应小于10欧姆。

特定场合下的建筑物，如医院、计算机室等，要求的接地电阻可能更低。

2. 接地体埋设深度：建筑物的主要接地装置（如接地体）应埋设在非淹水区域，埋深一般应达到接地装置身材高度的1.2倍。

特殊条件下，比如土壤电阻率较大的地区，埋设深度会有具体要求。

3. 接地装置的选择：建筑物的接地装置可以采用接地网、接地棒等形式，根据实际情况进行选择。

接地装置的数量和布置位置应满足规范要求。

4. 联结和引下装置的选择：建筑物的防雷接地系统应考虑到与其它金属结构的联接问题，需要使用适当的联结装置和引下装置。

5. 检测和维护：建筑物的防雷接地系统应定期进行检测和维护，确保其正常运行。

对于敷设在建筑物外部的接地引下线，需要定期检查其连接情况。

以上是我了解的关于防雷接地规范标准的一些内容，具体规定还需要参考相关的标准文件。
