中华人民共和国国家标准GB 50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。
均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆下的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
关于规范井下接地保护装置的安装设置标准：一、主接地极：1、设置地点：井下中央水泵房主、副水仓中各一块，以便于检查时，另一块能够起到保护作用。
2、设置标准：主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2,厚度不得小于5mm。
3、接地母线：连接主接地极的接地母线，应采用截面不小于50mm2铜线，或截面不小于100mm2的镀锌铁线，或厚度不小于4mm，截面不小于100mm2的扁钢；二、局部接地极：1、以下地点应装设局部接地极：（1）采区变电所(包括移动变电站和移动变压器)。
（2）装有电气设备的硐室和单独装设的高压电气设备。
（3）低压配电点或装有3台以上电气设备的地点。
（4）无低压配电点的采煤工作面运输巷，回风巷，集中运输巷(胶带运输巷)，以及由变电所单独供电的掘进工作面，至少应分别设置1个局部接地极。
（5）连接高压动力电缆的金属连接装置。
2、设置标准：我矿局部接地极均采用直径不小于22mm、长度为1m的2根钢管制成，每根管上应钻10个直径不小于5mm的透孔，2根钢管相距不得小于5m，并联后垂直埋入底板，垂直埋深不得小于0.75m 。
3、接地母线：电气设备的外壳与接地母线或局部接地极的连接导线应采用截面不小于25mm2的裸铜线、截面不小于50 mm2的镀锌铁线或厚度不小于4mm、截面不小于50 mm2的镀锌扁钢。
三、辅助接地极：1、设置地点：移动变电站高压或低压装设（检漏）综保检漏保护装置，必须敷设局部接地极和辅助接地极。
2、设置标准：检漏保护装置的辅助接地极规格要求与局部接地极相同；也可采用直径不小于22mm，长度部小于500mm的钢管垂直埋设且局部接地极和辅助接地极的直线距离不小于5m。
3、接地母线：辅助接地线应用芯线总断面不小于10mm2的橡套电缆。
四、接地极埋深检验及管理：按照接地极制作使用标准，要求井下各队组在机分厂进行加工1m长的探针，探针上面固定帽盖，可盖在接地极上，并在盖上对接地极进行编号管理，辅助接地接地极为（如：FD-01、FD-02…..）局部接地极为（如：JD-01、JD-02、….）由工作面从里往外依次进行编号，并建立相应的管理台帐,定期进行检查维护；接地极埋入深度检验标准如下图所示：五、接地保护装置的检查：1、每季度至少要对主接地极和局部接地极详细检查一次。

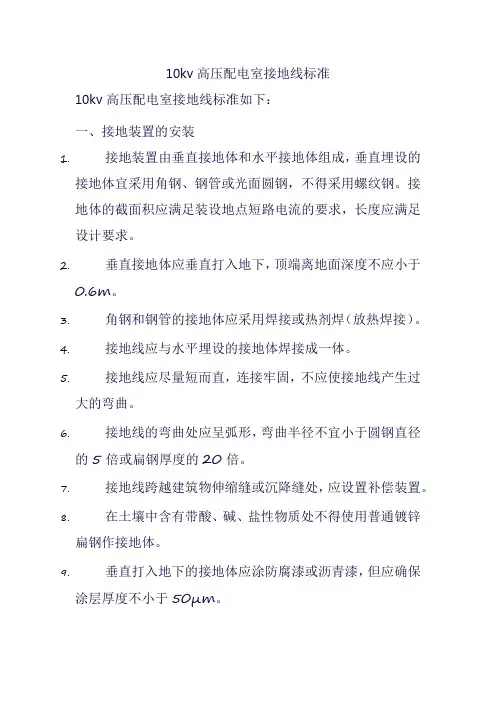

10kv高压配电室接地线标准10kv高压配电室接地线标准如下：一、接地装置的安装1.接地装置由垂直接地体和水平接地体组成，垂直埋设的接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
接地体的截面积应满足装设地点短路电流的要求，长度应满足设计要求。
2.垂直接地体应垂直打入地下，顶端离地面深度不应小于0.6m。
3.角钢和钢管的接地体应采用焊接或热剂焊（放热焊接）。
4.接地线应与水平埋设的接地体焊接成一体。
5.接地线应尽量短而直，连接牢固，不应使接地线产生过大的弯曲。
6.接地线的弯曲处应呈弧形，弯曲半径不宜小于圆钢直径的5倍或扁钢厚度的20倍。
7.接地线跨越建筑物伸缩缝或沉降缝处，应设置补偿装置。
8.在土壤中含有带酸、碱、盐性物质处不得使用普通镀锌扁钢作接地体。
9.垂直打入地下的接地体应涂防腐漆或沥青漆，但应确保涂层厚度不小于50μm。
10.建筑物钢筋混凝土内的主钢筋宜作为自然接地体利用，但应确保其与接地体的连接可靠。
11.与电气设备相连接的接地装置应敷设在便于检查和维护的地方。
二、检查与维护1.每年至少对接地装置进行一次检查，并应做好记录。
对于重要设备和装置，应每季度检查一次。
2.检查内容包括：接地线的连接是否牢固；焊接部位是否有开裂、锈蚀现象；接地线是否有弯曲过大的情况；涂层是否脱落等。
3.对于敷设在土壤中的接地装置，应定期检查其埋设深度、接地电阻值等指标，并做好记录。
4.在检查过程中发现的问题应及时进行处理，并应符合相关规定和标准。
5.对于建筑物钢筋混凝土内的主钢筋作为自然接地体的利用，应定期检查其连接情况，确保其与接地体的连接可靠。
6.在维护过程中，应注意保护个人安全，避免发生意外事故。
7.对于重要设备和装置的接地线，应定期进行导通试验，确保其导通良好。
8.在使用过程中发现的问题应及时进行处理，并应符合相关规定和标准。
9.对于长期停用的电气设备，应重新进行接地装置的检查和维护工作。
10.在维护过程中，应注意保护个人安全和环境安全，避免发生意外事故和环境污染。
接地装置安装工艺标准1 适用范围本工艺适用于建筑物的防雷接地体及接地干线安装工程。
2 施工准备2.1 材料要求：2.1.1主材：钢材有扁钢、角钢、圆钢、钢管等，使用时应采用热镀锌。
产品应有材质检验证明及产品出厂合格证。
2.1.2 辅材：有镀锌铅丝、螺栓、垫圈、支架，电焊条、氧气、乙炔、预埋铁件、塑料管、油漆（红与白）、防腐漆、银粉、黑色油漆等。
2.2 主要机具：电锤、冲击钻、电焊机、气焊工具、手锤、钢锯、压力案、铁锹、铁镐、大锤、桶，线坠、卷尺、紧线器等。
2.3 作业条件：2.3.1 接地体作业条件：按设计位置清理好场地；基础底板筋与柱筋连接处已绑扎完；桩基内钢筋与柱筋连接处已绑扎好。
2.3.2 接地干线作业条件：支架安装完；保护管已预埋；土建抹灰完毕。
3 操作工艺3.1 工艺流程：3.1.1人工接地体安装：接地体加工→挖沟→安装接地体→接地体间的扁钢敷设→核验接地体。
3.1.2自然基础接地体安装：基础或工程桩及承台自然接地体→接地体钢筋连接及色标→核验接地体。
3.1.3 接地干线安装：1) 室外接地干线敷设：接地干线制作→挖沟、埋设。
2) 室内明敷：预留孔与埋设支持件→支持件固定→接地干线安装。
3.2 人工接地体安装3.2.1 接地体加工：根据设计要求的数量、材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。
如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避免打入时受力不均使管了歪斜，也可加工成扁尖形，遇土质很硬时，可加工工成锥形。
如选用角钢时，应采用不小于40×40×4mm的角钢，切割长度不应小于2.5m, 角钢的一端应加工成尖头形状。
3.2.2 挖沟：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m、宽为0.5m的沟，沟上部稍宽，底部渐窄，沟底如有石子应清除。
3.2.3 安装接地体：沟挖好后，应立即安装接地体和敷设接地扁钢，防止沟边坍塌。
接地装置一、目的：规范接地装置的安装工艺，提高接地装置的安装工艺质量水平。
二、范围：适用于在建火电机组接地装置施工.三、基本要求：需要接地的工程部位1．电机、变压器、电器等的金属底座和外壳；(图一）图一2．电气设备的传动装置；3．屋内外配电装置的金属或钢筋砼构架以及靠近带电部分的金属遮拦和金属门;4．交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管.穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通;5．配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座；配电柜（配电箱、端子箱）、保护、控制屏可开启的门应用金属挠线与金属框架跨接。
6．电缆桥架、支架、吊架和井架（竖井）；7．装有避雷线的电力线路杆塔;8．装在配电线路杆上的电力设备；9．承载电气设备的构架和金属外壳；10．发电机中性点柜外壳、发电机出线柜、封闭母线的外壳及其他裸露的金属部分；11．气体绝缘全封闭组合电器（GIS）的外壳接地端子和箱式变电站的金属箱体;12．电热设备的金属外壳；13．铠装控制电缆的金属护层;14．互感器的二次绕组;15．国标及相关规范需要接地的工程部位；16．计算机系统的接地应符制造厂家的接地工艺要求。
17．消防系统的接地应符合消防部门的有关工艺规定.18．易燃油、可燃油、天然气和氢气等贮罐。
装卸油台、铁路轨道、管道、鹤管套筒及油槽车等防静电接地的接地位置,接地线、接地极布置方式等应符合下列要求：a）铁路轨道、管道及金属桥台,应在其首端、末端、分支处以及每隔50m 处设防静电接地,鹤管应在两端接地.b）场区内的铁路轨道应在两处用绝缘装置与外部轨道隔离。
两处绝缘装置间的距离应大于一列火车的长度。
c)净距小于100mm的平行或交叉管道，应每隔20m金属线跨接。
d）不能保持良好电气接触的阀门、法兰、弯头等管道连接处也应跨接。
跨接线可采用直径不小于8mm的圆钢。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

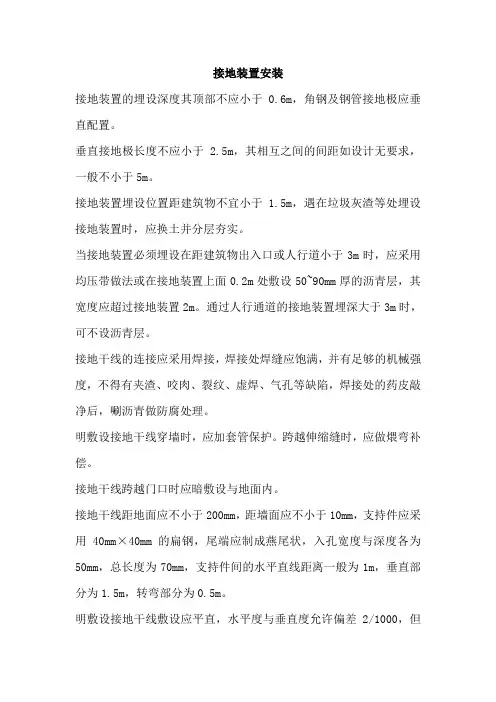

防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。
二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。
2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。
3、接地装置与建筑物旳距离不应不不小于1.5M。
4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。
5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。
6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。
7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。
8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。
9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。
10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。
四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。
b、施工前应进行技术交底。
c、配置对应旳施工质量验收规范。
2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。
b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。
3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。
b、接地摇表。
4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。
GB50169-92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。
第1.0.3条接地装置的安装应按已批准的设计进行施工。
第1.0.4条采用的器材应符合国家现行技术标准的规定，并应有合格证件。
第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。
第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。
第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。
第二章电气装置的接地第一节一般规定第2.1.1条电气装置的下列金属部分，均应接地或接零：一、电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。
二、电气设备的传动装置。
三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。
四、配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。
六、电缆桥架、支架和井架。
七、装有避雷线的电力线路杆塔。
八、装在配电线路杆上的电力设备。
九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
十、电除尘器的构架。
十一、封闭母线的外壳及其他裸露的金属部分。
十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。
十三、电热设备的金属外壳。
十四、控制电缆的金属护层。
第2.1.2条电气装置的下列金属部分可不接地或不接零：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V 及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。
