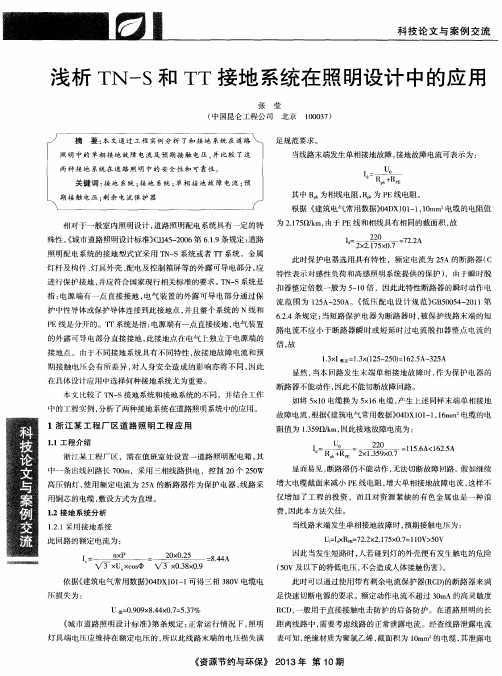

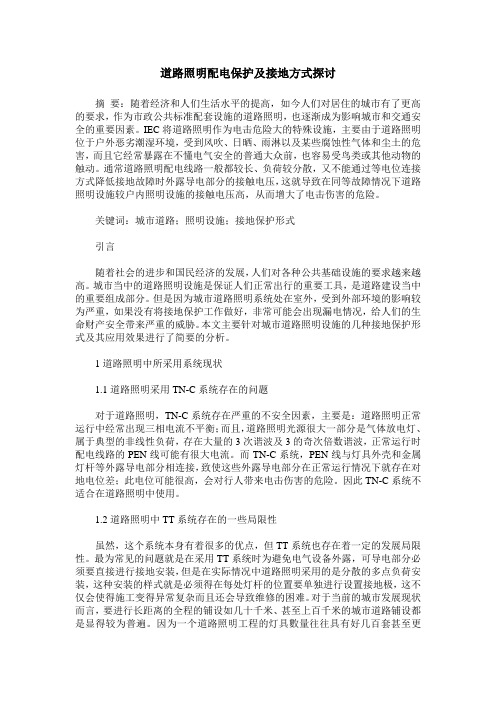

道路照明配电保护及接地方式探讨摘要：随着经济和人们生活水平的提高，如今人们对居住的城市有了更高的要求，作为市政公共标准配套设施的道路照明，也逐渐成为影响城市和交通安全的重要因素。
IEC将道路照明作为电击危险大的特殊设施，主要由于道路照明位于户外恶劣潮湿环境，受到风吹、日晒、雨淋以及某些腐蚀性气体和尘土的危害，而且它经常暴露在不懂电气安全的普通大众前，也容易受鸟类或其他动物的触动。
通常道路照明配电线路一般都较长、负荷较分散，又不能通过等电位连接方式降低接地故障时外露导电部分的接触电压，这就导致在同等故障情况下道路照明设施较户内照明设施的接触电压高，从而增大了电击伤害的危险。
关键词：城市道路；照明设施；接地保护形式引言随着社会的进步和国民经济的发展，人们对各种公共基础设施的要求越来越高。
城市当中的道路照明设施是保证人们正常出行的重要工具，是道路建设当中的重要组成部分。
但是因为城市道路照明系统处在室外，受到外部环境的影响较为严重，如果没有将接地保护工作做好，非常可能会出现漏电情况，给人们的生命财产安全带来严重的威胁。
本文主要针对城市道路照明设施的几种接地保护形式及其应用效果进行了简要的分析。
1道路照明中所采用系统现状1.1道路照明采用TN-C系统存在的问题对于道路照明，TN-C系统存在严重的不安全因素，主要是：道路照明正常运行中经常出现三相电流不平衡；而且，道路照明光源很大一部分是气体放电灯、属于典型的非线性负荷，存在大量的3次谐波及3的奇次倍数谐波，正常运行时配电线路的PEN线可能有很大电流。
而TN-C系统，PEN线与灯具外壳和金属灯杆等外露导电部分相连接，致使这些外露导电部分在正常运行情况下就存在对地电位差；此电位可能很高，会对行人带来电击伤害的危险。
因此TN-C系统不适合在道路照明中使用。
1.2道路照明中TT系统存在的一些局限性虽然，这个系统本身有着很多的优点，但TT系统也存在着一定的发展局限性。
黑龙江交通科技HEILONGJIANG JIAOTONG KEJI2020年第5期(总第317期)No. 5,2020(Sum No 31 )道路照明采用TN-S 接地系统的探讨陈三元，肖丽红(中国市政工程中南设计研究总院有限公司，湖北武汉430014)摘 要:阐述了 TN-S 系统在道路照明中的使用条件，详细分析TN-S 接地系统的接地故障电压来源并提出相应解决措施,从设计、施工、运维三个环节提出防治PE 线断线的办法。
关键词:道路照明;TN-S 接地系统;重复接地;高压侧接地故障;PE 线断线中图分类号:U67 文献标识码:A 文章编号：1403 -3333(2020)05 -0175 -061发生接地故障时自动切断电源的条件根据GB50254 -2211(低压配电设计规范》第5.23条,TN-S 系统中配电线路的间接接触防护 电器的动作特性,应符合下式的要求：(7式中:Z,-接地故障回路的阻抗,Q ；。
-保证 间接接触保护电器在规定时间内切断故障回路的 动作电流,A ；t/0 -相电压，即相线和地之间的标称 电 ，V 。
TN - S 系统通常采用断路器或者熔断器作为 保护电器。
当发生接地故障,切断故障电路的时间W5 s 时，为满足公式(1)的要求，对于断路器和熔 断器,接地故障电流厶应分别满足如下要求：(7对于断路器(2)式中：Ie -断路器瞬时过电流脱扣器整定电 流, A 。
(2)对于熔断器1&K 」,(3)式中3” -熔断器熔断体的额定电流,A ；K ” - 厶/厶的最小允许值(切断时间为5 s),见表7表1 TN 系统接地故障防护采用熔断器切断故障回路”/厶最小允许值4(A )16 20 45 32 40 50 68 80 140K0.9 0.9 0.04.9 0.8 4.4 4.5 535.4熔断器、断路器不仅需要满足接地故障保护的 的要求，还要躲过照明启动瞬时电流，结合两者的动作特性可知，熔断器更加容易满足公式(1)的 求。
路灯照明采用TT系统的讨论摘要：通过对路灯照明配电系统两种接地型式(tn—s系统和tt 系统)在保护装置和保护接地的两个方面情况的分析．关键词：tn—s接地系统 tt接地系统中图分类号：tn827+.8文献标识码： a 文章编号：1 工程实例1．1 道路及路灯设计概况某工程道路全长为835m，道路宽度为40m。
道路在每隔35m处设置一盏40~150瓦的双头高压钠灯，路灯布置方式采用双侧对称布置．全长共设置48盏，镇流器功率损耗为15％，设置一台50kva的路灯照明专用箱式变电站，分别在道路两侧各设一台路灯控制柜，每台控制柜的出线回路均相线、中性线、保护线截面均为16mm²交联电缆。
1．2 每个路灯控制柜的计算电流计算电流ic =24x0．55 x (l+15％)／(√3x0．38x0．95)=25．6a 2 tn—s接地系统2．1 tn—s系统单相接地故障计算电流当单相接地故障发生在线路的最末端时，本道路的单相接地故障电流：id=0．8uo s ph／p(1+m)l则有id=0．8x220x16/22．5x2x835=74．9a2．2 tn—s 系统的配电线路保护装置的选择2．2．1 配电干线保护装置的选择根据《工业与民用配电设计手册》第三版第589页tn系统接地故障保护方式的选择：第一，当灵敏性负荷要求时，采用短路保护兼做接地故障保护；第二，采用零序电流保护；第三，采用剩余电流保护。
以abb开关为例．当采用s263时，id／in=74．9／32=2．34，由于该型断路器(b型)瞬时电流脱扣倍数为3-5倍，则在这种情况下s263型断路器无论采用那种脱扣曲线都无法有效切除故障回路：当选用t塑壳断路器时，可选择带短延时过电流脱扣器切除故障回路。
经过计算可以得出．选择带短延时短路保护的断路器，可有效地切除线路故障，避免触电事故的发生。
选择带短延时短路保护的断路器还可利用其延时功能来满足上、下级间的配合。
探讨城市道路照明配电系统的接地方式发布时间：2021-05-17T10:26:04.163Z 来源：《基层建设》2021年第2期作者：姜丰[导读] 摘要：随着我国经济在快速发展，社会在不断进步，在工程设计中，电气设计师根据工程类型选择不同的保护接地方式。
海口市市政工程维修公司海南海口 570208摘要：随着我国经济在快速发展，社会在不断进步，在工程设计中，电气设计师根据工程类型选择不同的保护接地方式。
根据国际电工委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式，本文将三种接地方式的主要特点列出，详细阐述在道路照明工程中如何科学合理地进行选择，以达到安全可靠的同时兼顾经济性目的。
关键词：道路照明；配电系统；线路保护1.概述随着中国城市化进程的加快，城市市区范围的不断延伸，做为城市重要的基础设施之一，道路照明设施遍布城市大街小巷，在美化城市环境和方便市民出行的过程中发挥着重要的作用。
但是实现这一作用的重要前提是保证道路照明系统的用电安全，在我国，城市道路照明系统属于一类防护等级的用电设备，因为道路照明系统所安装的一些设备都是人们在行走过程中非常容易接触到的，一旦出现故障，人体与这些暴露在地表的照明设备接触就会发生触电，威胁到行人与车辆的安全，为国家和人民的生命财产带来安全隐患。
本文就道路照明低压配电系统不同的接地方式进行探讨，以达到安全可靠的同时兼顾经济性目的。
2.在探讨之前，我们先了解几个重要概念2.1电源侧中性点是指低压变压器的中性点，电源专指变压器；2.2 用电设备外壳包括配电箱柜、电动机及灯具、电热等其他设备的人员可接近的裸露的金属外壳。
2.3 IT、TT、TN字母含义第一个字母表示电源端与地的关系：T-电源变压器中性点直接接地，I-电源变压器中性点不接地或有一点通过阻抗接地。
第二个字母表示电气装置的外露可导电部分与地的关系：T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
城市照明低压配电系统接地体例探究一、路灯常用接地体例根据IEC 规定，供电体系的接地体例分为TT 体系、TN 体系、IT 体系。
其中TN 体系又分为TN-C 、TN-S 、TN-C-S 体系。
( 一)TT 体例供电体系TT 体例是指将电气设备的金属外壳直接接地的珍爱体系，称为珍爱接地体系，也称TT 体系。
第一个符号T 透露表现电力体系中性点直接接地；第二个符号T 透露表现负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与体系如何接地无关。
在TT 体系中负载的所有接地均称为珍爱接地，这种供电体系的特点如下。
1 、当电气设备的金属外壳带电( 相线碰壳或设备绝缘损坏而漏电) 时，因为有接地珍爱，可以大大削减触电的伤害性。
但是，低压断路器( 主动开关) 不肯定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于伤害电压。
2 、当漏电电流比较小时，即使有熔断器也不肯定能熔断，所以还必要漏电珍爱器作珍爱。
3 、TT 体系适用于接地珍爱占很分散的地方。
( 二)TN 体例供电体系这种供电体系是将电气设备的金属外壳与工作零线相接的珍爱体系，称作接零珍爱体系，用TN 透露表现。
它的特点如下。
1 、一旦设备出现外壳带电，接零珍爱体系能将漏电电流上升为短路电流，这个电流很大，是TT 体系的 5.3 倍，现实上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 、TN 体系节省材料、工时，在我国和其他很多国家广泛得到应用，可见其好处比TT 体系多。
TN 体例供电体系中，根据其珍爱零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
(1)TN-C 体例供电体系是用工作零线兼作接零珍爱线，可以称作珍爱中性线，用PEN 透露表现这种供电体系的特点如下：1) 因为路灯配电体系三相负载很难平衡，工作零线上有不平衡电流，对地有电压，所以与珍爱线所联接的电气设备金属外壳有肯定的电压。
浅谈道路照明的接地故障保护道路照明低压配电系统的特点，一为全室外环境，二为供电线路较长，三是负荷分散，四是短路电流较小（一般为100a左右）。
目前，全国范围内，对道路照明的接地形式和配电保护尚无一套成熟的理论依据和应用典范。
笔者根据十几年的工作经验及同行交流成果，翻阅了大量的文献资料后，写成此文。
目的在抛砖引玉，希望引来更多的同行和专家，共同解决这一困扰我们的安全问题。
1 道路照明低压接地系统的分类1.1 道路照明配电系统宜采用tn-s系统或tt系统。
低压接地系统一般分为tn-s，tn-c，tn-c-s，tt，it等形式，根据《城市道路照明设计标准》第6.1.9条的要求“道路照明配电系统的接地形式宜采用tn-s系统或tt系统，金属灯杆及构件、灯具外壳、配电及控制箱屏等的外露可导电部分，应进行保护接地，并应符合国家现行相关标准的要求。
”因此，本文中只讨论与之有关的tn-s和tt 系统，并顺带提及与tn-s形式相似的tn-c-s系统，以免混淆，反致造成人身安全隐患。
1.2 tn-s系统和tn-c-s系统。
tn-s系统和tn-c-s系统都属于tn系统。
tn系统是电源端有一点（电源中性点）直接接地，电气装置的外露可导电部分通过保护中性导体（pen线）或保护导体（pe 线）连接到此接地点的系统。
因此，tn系统又叫保护接零系统。
tn 系统应用于道路照明的优点：①线路简单，供电可靠性高；②故障回路阻抗比较小，故障电流较大，控制端易于检测和切断故障电流。
1.2.1 tn-s系统。
tn-s系统的中性导体（n线）和保护导体（pe 线）是分开的(见图1) ，它适用于设有变电所的公共建筑、医院、有爆炸和火灾危险的厂房和场所、单相负荷比较集中的场所以及一般的民用住宅等。
1.2.２ tn-c-s系统。
tn-c-s系统中部分线路的n线和pe线是合一的（见图2），它适用于不附设变电所的上述建筑和场所的电气装置。
1.3 tt系统。
道路照明采用TN-S和TT接地系统的探讨
城市照明配电系统的接地保护形式的选择，是确保接地保护系统安全可靠保证人身安全的可靠保证。
本文主要介绍我处在黄海路西延道路照明工程中分别作了对T N-S系统和TT系统相线碰灯杆的短路试验进行比较，并作一探讨。
《城市道路照明设计标准》中规定道路照明配电系统的接地形式宜采用TN-S系统或TT系统，明确了道路照明应采用的接地形式。
由于路灯线路长，负荷分散、行人容易触及外露导体等特点，应通过具体分析计算、针对不同的接地形式选择配置正确参数的保护器件，才能确保安全，尤其是人身安全。
一、道路照明采用TT系统的分析
TT系统是指将电气设备的金属外壳直接接地的保护系统，也称为保护接地系统。
第一个符号“T”表示电力系统中性点直接接地；第二个符号“T”表示负载设备的金属外壳部分与大地直接连接，而与电源端接地无关（接地形式见图一）。
道路照明采用TT系统时，金属灯杆（电器设备金属外壳）只与接地装置用导线连接，而与变压器的中性线不用导线接通。
当发生相线碰壳接地故障时，其等效电路图见图二。
故障电流计算公式：Id＝
V/(R0+Rd+R相)
式中：V——电源电压；
Rd——灯杆接地电阻；
R0——变压器中性点接地电阻；
R相——相线阻抗(如短路点距电源很近，则R相可忽略不计)。
若R0＝4Ω，Rd＝4Ω（规程规定灯杆接地电阻不大于4Ω），则Id＝220/(4+4)＝27.5A。
无法使熔断器在规定时间内动作。
《低压配电设计规范》中规定，当要求切断故障回路的时间小于或等于5S时，短路电流Id与熔断器熔体额定电流In的比值不应小于表一的规定。
这时设备外壳对地电压Upe＝V×Rd/(R0+Rd+R相)。
则Upe＝220×4/(4+4)＝110V。
由于短路点距电源较近，相线阻抗忽略不计，这个电压足以使触及的行人发生电击（国际电工委员会标准规定，人身电击安全电压限值为50V)。
而实际上现在很多城市采用保护接地时，一个路灯专用变压器供电的路灯灯杆有几十根，有的根根打接地极，有的隔杆打一根接地极，再用专门的PE线连成接地网络(接地形式见图三)，这时Rd很容易小于1Ω，则Upe＝220×1/(4+1)＝44V＜50V，为安全电压。
二、道路照明采用TN-S系统的分析
TN-S系统是把工作零线N和专用保护线PE严格分开的供电系统。
第一个符号“T”表示电力系统中性点直接接地；第二个符号“N”表示负载采用接零保护；第三个符号“S”表示工作零线与保护线是严格分开的，所以PE线称为专用保护线，在电源端PE线必须与变压器中性点连接，如不连接则变成了TT系统，其接地形式见图四。
当发生相线碰壳接地故障时，其等效电路图见图五。
Rd为重复接地电阻，《城市道路照明工程施工及验收规程》规定接地电阻不大于10Ω。
如果相线与PE线规格一致，P点对中性点的电压为110V，则设备外壳对地电压Upe＝110×Rd/(R0+Rd)＝110×10/(10+4)＝79V＞50V，为危险电压。
当重复接地装置比较多的情况下，R0和Rd值是接近的，实际测量中R0值稍小，假设均为4Ω，则Upe＝110×Rd/(R0+Rd)＝110×4/(4+4)＝55V＞50V，仍为危险电压。
存在危险电压不要紧，关键看能不能按照规范要求及时切断故障电压。
短路电流Id＝220/(R相+Rpe)，假设一条路灯线路长600m，采用VV5×10电缆三相平衡控制，10mm2铜线电阻值每千米为2.06Ω，路灯档距在30m，灯位处电缆头长1.5m，箱变至第一灯位电缆长20m，其余余量均不计。
每相控制7个250w高压钠灯，选用熔体额定电流30A的熔断器（往往考虑广告负荷熔芯还要高配）按照表一，Id应不小于150A。
实际上Id＝
220/(0.68×2×2.06)＝78.5A，不能及时切断。
为了满足及时切断故障，可加大电缆截面，但工程投资将成倍增加，如采用VV5×16
电缆，Id＝220/(0.68×2×1.288)＝125A，还不能满足规范要求，得采用VV5×25的电缆，是极不经济的，而半径长600米的路灯线路在三相平衡供电中并不算长。
三、对TN-S和TT系统做相线碰壳短路试验
我们在黄海路西延道路照明工程中针对TN-S和TT系统分别做了相线碰壳短路试验，试验数据如下表。
从上表可以看出与前面的分析是吻合的，采用TN-S系统时故障点将存在危险电压，而
短路电流的数值不足以及时切断电源，虽然触电的几率较小，但涉及到人身安全是不能存在任何侥幸心理的，而且电缆在施工中被灯杆法兰压破导致短路等相线碰壳故障在路灯中并不少见。
虽然增加电缆截面可以提高短路电流，但在资源越来越紧缺的情况下是很不经济的。
在路灯的维护过程中还有这种情况，不负责的维修电工在熔芯烧坏后，找不出故障原因而是换用大容量的熔芯，由于故障未排除，危险电压始终存在。
而采用TT系统，故障点对地电压容易得到安全电压，只要接地按照规范去做，即单根接地极用扁钢与灯杆法兰底板焊牢，所有接地用PE线连成网络，接地电阻小于1Ω是能做到的。
唯一的问题是故障电流小，不能及时切断电源，导致线路带故障运行。
正是由于此原因,《城市道路照明设计标准》指出TT 系统应采用漏电保护器，我们也采用了RDL20-160型号的漏电保护器进行试验，整定电流为500mA，晴天还好，一旦遇到阴雨天，由于线路的泄流电流大而导致误动作。
也许只有等市场上出现安培级的漏电开关供给，才能解决这个问题。
四、结语
1、道路照明采用TN-S系统，由于线路较长、负荷分散，短路电流不足以在规定时间内切断故障电流，尤其许多城市灯杆上安装灯箱广告后（政府行为)，熔断器熔体容量还要高配，使得该矛盾更加突出，而此时故障点的危险电压足已危及人身安全(故障点周围的灯杆均带电)。
2、道路照明在接地良好，接地电阻达到1Ω以下时，宜采用TT系统，即使有相线碰壳故障也能确保故障点对地电压为安全电压。
唯一不足的是线路很可能带故障运行，而目前市场上的漏电开关无法满足路灯稳定可靠运行，相信不久的将来，低电流的漏电开关研制成功，确保线路安全运行的问题就迎刃而解了。
3、公用变压器供电的路灯线路必须采用与供电一致的接地系统。
如供电采用接零保护系统，而路灯线路单独采用TT系统，如发生碰壳故障时将造成该变压器下接零保护的其他用户用电设备外壳出现危险电压。
