论开关电器的机械联锁与电气联锁

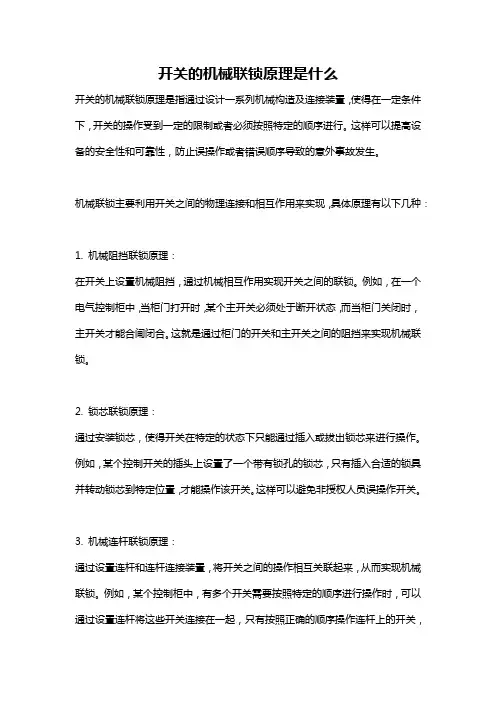

开关的机械联锁原理是什么开关的机械联锁原理是指通过设计一系列机械构造及连接装置，使得在一定条件下，开关的操作受到一定的限制或者必须按照特定的顺序进行。

这样可以提高设备的安全性和可靠性，防止误操作或者错误顺序导致的意外事故发生。

机械联锁主要利用开关之间的物理连接和相互作用来实现，具体原理有以下几种：1. 机械阻挡联锁原理：在开关上设置机械阻挡，通过机械相互作用实现开关之间的联锁。

例如，在一个电气控制柜中，当柜门打开时，某个主开关必须处于断开状态，而当柜门关闭时，主开关才能合闸闭合。

这就是通过柜门的开关和主开关之间的阻挡来实现机械联锁。

2. 锁芯联锁原理：通过安装锁芯，使得开关在特定的状态下只能通过插入或拔出锁芯来进行操作。

例如，某个控制开关的插头上设置了一个带有锁孔的锁芯，只有插入合适的锁具并转动锁芯到特定位置，才能操作该开关。

这样可以避免非授权人员误操作开关。

3. 机械连杆联锁原理：通过设置连杆和连杆连接装置，将开关之间的操作相互关联起来，从而实现机械联锁。

例如，某个控制柜中，有多个开关需要按照特定的顺序进行操作时，可以通过设置连杆将这些开关连接在一起，只有按照正确的顺序操作连杆上的开关，才能顺利完成操作。

4. 弹簧装置联锁原理：通过设置弹簧装置，使得开关在某一状态下受到弹簧力的作用，只有克服弹簧力才能进行操作。

例如，在某个设备的开关上设置了一个带有弹簧的插头，只有插入该插头，然后扭动扳手，克服弹簧力，才能使开关合闸。

这样可以避免非授权人员误操作开关，增加开关操作的可靠性。

机械联锁的原理主要是通过利用开关之间的物理连接和相互作用来实现，确保开关的操作按照一定的条件和顺序进行。

这有效地防止了误操作和不当操作导致的设备故障和人员伤害。

同时，机械联锁还能提供对设备的状态监测和反馈，使得用户能够及时了解设备的工作状态，从而进一步提高设备的安全性和可靠性。

论高压开关柜“五防”联锁功能实现及应用作者：庞晓静高金茹来源：《科学与财富》2016年第26期摘要：供电是否具有可靠性前提是供电设备必须能够保证安全运行，因此所有电力设备在五防连锁方面的要求必须达到，本篇文章对高压开关柜五防连锁功能的实现和应用进行阐述，并对缺乏可靠性的设计进行修改，使供电设备距离高压开关柜五防联锁的要求更进一步。

关键词：高压开关柜；五防联锁；实现和应用变电运行人员在在操作供电设备时主要应用高压开关柜这一设备，高压开关柜的机械联锁在供电设备电力网中尤为重要，它能够保证电力网在供电设备中安全运行、变电人员在使用设备是具有安全保障并且降低错误出现频率。

1 开关柜的分类高压开关柜有两个名称，一是高压成套开关二是高压成套配电装置，生产厂家在有详细的电气一次主接线图的情况下，将控制电器、保护电器、测量电器等以及母线、载流导体、绝缘子等装置在密闭或者开放式的金属硅内部，高压开关柜在电力系统中的主要工作是接收电能并把电能分配的功能，气压等级规定在3～35kV之间。

高压开关柜在运作过程中主要以断路器为主，因此，根据断路器的安装手法可以将开关柜分为两大类：移开式或手车式和固定式。

1.1 移开式或手车式（用Y表示）在可调节的手车上都会安装断路器这类柜内的重要元件，手车柜在开关方面互换性良好，因此在供电时能够确保电路的可靠性。

常用的手车类型有隔离手车、计量手车、断路器手车、TV手车、电容器手车和站用变压器手车等。

KYN型高压开关柜体积较小，电流故障问题出现频率低，这种高压开关柜普遍应用在供电系统中。

KYN型高压开关柜主要分为柜体和手车两个结构，柜体内部被分隔成四个单独空间：断路器手车式、母线室、电缆室和继电器仪表室。

柜体内手车分布在试验位置和工作位置，每一个位置都有固定范围，在这个范围内手车可以相互转换，固定范围是为了保障联锁的可靠性。

1.2 固定式（用G表示）固定式开关柜是指柜内一切元件都是被固定在开关柜内部，这比移动式开关柜操作简单，使用起来更经济。

什么是电气联锁什么是电气联锁，什么是机械联锁, 电气连锁指用电器设备二次设备来控制。

软闭锁。

机械连锁指用电气设备本体的机械传动部分进行控制。

硬闭锁。

那么接触器间的机械联锁和电气联锁有和区别,有什么作用呢,他们是两个概念，接触器间的机械联锁一般用于电机正反转控制，不允两个接触器同时吸合。

而电气联锁适用于多个具有前后顺序起停的电机，当前电机停车后，后面电机也要停车。

接触器间的机械联锁是通过接触器内部的构造机械构件使得用于联锁的2个接触器不能同时动作，而电气联锁是通过接触器上的辅助触点通过电气上的连接，形成联锁，使2个接触器不能同时作用。

你问的也许是关于安全方面的问题，机械连锁我见过的就是汽轮机的转速超过额定转速后会将轴上的飞锤靠机械力甩出，击打到停机装置上使汽机速关阀动作，切断蒸汽使机器停止。

机械闭锁应该是防止误操作的装置。

机械联锁是通过机械传动时进行联锁，机械传动到一指定位置时致使与之相连的机械动作或者限制其动作或者卡位等，就是此机械动作导致与之相连的机械变化;电气联锁是通过在其电气控制回路加装辅助接点以限制其进行操作.什么是互锁,电气控制中互锁主要是为保证电器安全运行而设置的。

它主要是由两电器件互相控制而形成互锁的。

它实现的手段主要有三个，一个是电气互锁。

二是机械互锁，三是电气机械联动互锁。

电气互锁就是;将这两个继电器的常闭触电接入另一个继电器的线圈控制回路里。

这样，一个继电器得电动作，另一个继电器线圈上就不可能形成闭合回路。

但也可以用机械联杆实现这一动作。

三是电气机械联动互锁。

如高压柜内的仃电，不断开开关，隔离开关就拉不开，上述都拉不开就合不上接地刀闸，拉不接地开刀闸，就打不开高压柜门，就不能进行开关的检查等到工作。

机械联锁----顾名思义就是通过机械装置或机构，实现设备启动或操作过程的联锁。

联锁的作用多是为了保证设备和人员的安全。

可以保证设备启动或操作过程按规定顺序进行，机械联锁装置一般只能实现简单的联锁。

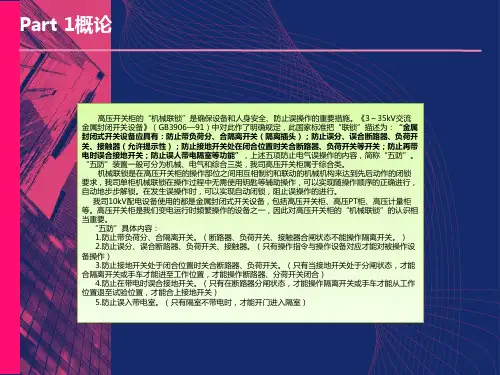

“五防”保安全--高压开关柜机械联锁的探讨高压开关柜的"联锁"是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906-1991《3-35千伏交流金属封闭开关设备》对此作了明确规定。

一般把"联锁"描述为:防止误分、误合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地开关);防止带接地(开关)合闸;防止误入带电间隔。

上述五项防止电气误操作的内容,简称"五防"。

"五防"装置一般可分为机械、电气和综合三类。

目前,市场上高压开关梧类型很多,大多数都有较完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善,尚不能完全达到"五防"要求。

为此,本文着重就机械联锁提出一些看法,与同仁探讨。

联锁实现方式在固定柜和手车柜中。

众所周知隔离开关无专门的灭弧装置,一般不能用来接通或切断负荷电流。

在固定柜中,断路器与隔离开关的联锁关系明确,即只有在断路器分断的情况下才能操作隔离开关,隔离开关和断路器之间的机械联锁关系较易实现。

如在CC-1A(F)中,为防止带负荷分、合隔离开关,常采用一个扇形撞块和圆板结构,与操作隔离开关的CS6-1机构上的弹性定位锁配合,在断路器合闸时,圆板阻止定位锁拔出,从而防止带负荷分闸。

但手车柜的情况有所不同,,手车迸出实际上相当于固定柜中隔离开类的合分操作,因而对隔离开关的联锁要求同样适用于手车的进出要求。

当手车在试验位置与工作位置之间移动时,必须保证断路器处于分闸状态,不得合闸,即应具有所谓的"合闸闭锁"。

在投运的各型手车柜中,"合闸"电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。

《开关柜的机械及电气联锁培训资料》xx年xx月xx日•开关柜的基本知识•机械联锁的原理及应用•电气联锁的原理及应用•机械联锁与电气联锁的比较目•常见故障及排除方法•安全注意事项录01开关柜的基本知识开关柜是一种用于电能分配、控制和保护的设备，主要用于配电系统中接受、分配和保护电能。

定义开关柜作为配电系统中的关键设备，主要作用是接受上级变压器的电能，通过内部器件的配合实现电能分配、调节、保护等功能，保障下游用电设备的安全、稳定运行。

作用开关柜的定义和作用种类根据使用场合和功能的不同，开关柜可分为户内式和户外式两大类，其中户内式又可细分为固定式、抽出式、环网式等多种类型。

结构开关柜主要由母线室、断路器室、电缆室、仪表室等部分组成，每个部分都有其特定的功能和作用。

开关柜的种类和结构开关柜的主要部件及其功能•主要部件：开关柜的主要部件包括断路器、接触器、负荷开关、隔离开关、熔断器等一次元件，以及电流互感器、电度表、电压互感器、绝缘子等二次元件。

•主要部件功能•断路器：用于接通和断开电路，具有过载、短路等保护功能。

•接触器：用于远距离接通和断开低压电路，具有失压保护和零压保护等功能。

•负荷开关：用于接通和断开中压电路，具有带负荷操作、隔离开关等保护功能。

•隔离开关：用于隔离电路，保证检修人员安全，不具备灭弧功能。

•熔断器：用于过载和短路保护，当电路发生过载或短路时，熔断器熔断起到保护作用。

•电流互感器：将高压大电流转换成低压小电流，为二次设备提供电源并实现保护功能。

•电度表：计量电路中电量的消耗，为电力用户提供电量数据支持。

•电压互感器：将高压大电压转换成低压小电压，为二次设备提供电源并实现保护功能。

•绝缘子：用于支撑和固定母线，并起绝缘作用，保证电路的安全可靠。

02机械联锁的原理及应用机械联锁是一种安全防护装置，用于防止开关柜或设备的不安全状态或误操作，通过机械结构进行联锁控制。

机械联锁的特点是结构简单、可靠性高、耐久性强，不受电源和信号的影响，能够有效地保护开关柜和设备的安全。
