电度表接线方法

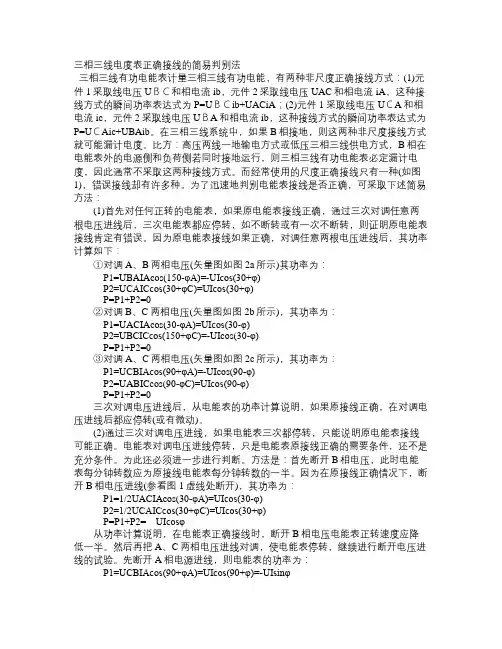

三相三线电度表正确接线的简易别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B 相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

220v电表怎么接线?如何接单相电表?普通家用电表怎么接
线
单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动……单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。

由于电度表的型号不同，各类型的电表在铅封盖内都有4各端子的接线图。

以下是家用电表接法图。

家用电表接线原理图如下：
电表的接法一：直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。

无论何种接法，相线（火线）必须接入电表的电流线圈的端子。

由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

电表的接法二：经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。

接法有两种：
（1）单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。

如下图
（2）单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。

同时，电压线圈应该接于电源两端。

以上就是电表的接法，以及家用电表接线图。

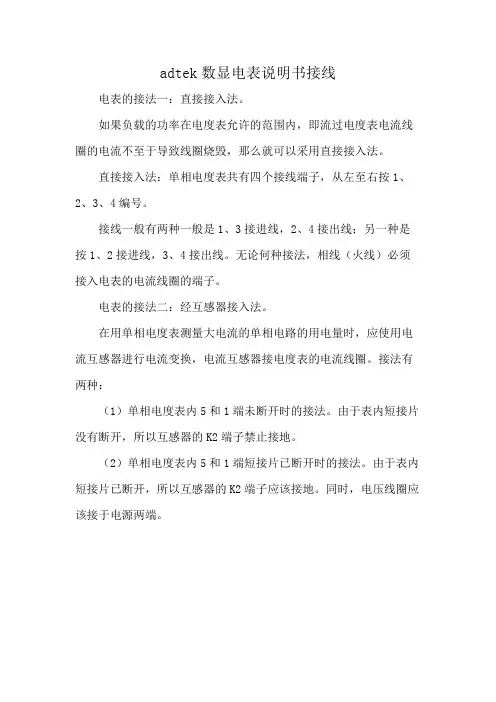

adtek数显电表说明书接线
电表的接法一：直接接入法。

如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号。

接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。

无论何种接法，相线（火线）必须接入电表的电流线圈的端子。

电表的接法二：经互感器接入法。

在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。

接法有两种：
（1）单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。

（2）单相电度表内5和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。

同时，电压线圈应该接于电源两端。

电能表，是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。

负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。

即转矩的大小跟负载消耗的功率成正比。

功率越大，转矩也越大，铝盘转动也就越快。

铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。

当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。

负载所消耗的电能与铝盘的转数成正比。

铝盘转动时，带动计数器，把所消耗的电能指示出来。

这就是电能表工作的简单过程。

以下以实物图表方法展示一部分接线实例：三相四线电度表互感器接线方式（电源从p2进）三相四线电度表互感器接线（电源从p1进）电源线从互感器p1进的接线方式电源线从互感器p2进的接线方式单相电能表接线电源线从互感器p1进的接线方式3个单相电度表互感器接线有功电表、无功电表接线电源线从p2穿过(逆穿)接线图3个单相电度表互感器接线电源线从p1穿过(顺穿)接线图使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。

对于直接接入线路的电能表，要根据负载电压和电流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大于负载的电压或电流。

另外，负载的用电量要在电能表额定值的10%以上，否则计量不准。

甚至有时根本带不动铝盘转动。

所以电能表不能选得太大。

若选得太小也容易烧坏电能表。

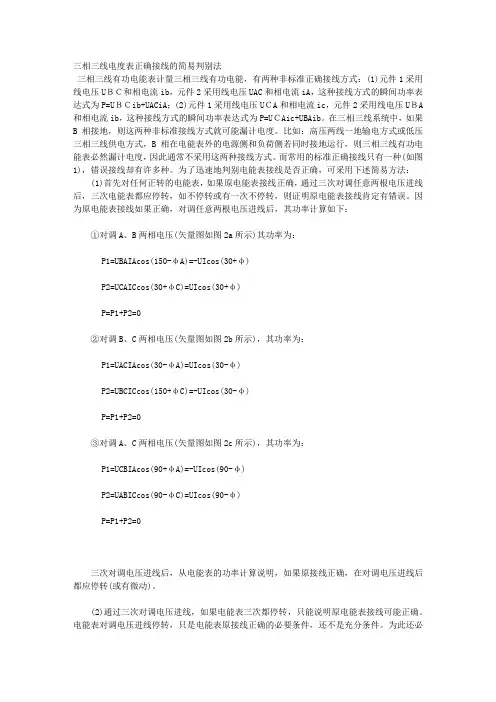

三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非尺度正确接线方式：(1)元件1采取线电压UＢＣ和相电流ib，元件2采取线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采取线电压UＣA和相电流ic，元件2采取线电压UＢA和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B相接地，则这两种非尺度接线方式就可能漏计电度。

比方：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必定漏计电度，因此通常不采取这两种接线方式。

而经常使用的尺度正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采取下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不断转或有一次不断转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
老电工分享25张电能表接线图，你了解多少？
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。

使用电能表时要注意，在低电压(不超过500伏)和小电流(几十安)的情况下，电能表可直接接入电路进行测量。

在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。

单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。

单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。

由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。

三相三线电度表正确接线的简易判别法三相三线有功电能表计量三相三线有功电能，有两种非标准正确接线方式：(1)元件1采用线电压UＢＣ和相电流ib，元件2采用线电压UAC和相电流iA，这种接线方式的瞬间功率表达式为P=UＢＣib+UACiA；(2)元件1采用线电压UＣA和相电流ic，元件2采用线电压UＢA 和相电流ib，这种接线方式的瞬间功率表达式为P=UＣAic+UBAib。

在三相三线系统中，如果B相接地，则这两种非标准接线方式就可能漏计电度。

比如：高压两线一地输电方式或低压三相三线供电方式，B相在电能表外的电源侧和负荷侧若同时接地运行，则三相三线有功电能表必然漏计电度，因此通常不采用这两种接线方式。

而常用的标准正确接线只有一种(如图1)，错误接线却有许多种。

为了迅速地判别电能表接线是否正确，可采用下述简易方法：(1)首先对任何正转的电能表，如果原电能表接线正确，通过三次对调任意两根电压进线后，三次电能表都应停转，如不停转或有一次不停转，则证明原电能表接线肯定有错误。

因为原电能表接线如果正确，对调任意两根电压进线后，其功率计算如下：①对调A、B两相电压(矢量图如图2a所示)其功率为：P1=UBAIAcos(150-φA)=-UIcos(30+φ)P2=UCAICcos(30+φC)=UIcos(30+φ)P=P1+P2=0②对调B、C两相电压(矢量图如图2b所示)，其功率为：P1=UACIAcos(30-φA)=UIcos(30-φ)P2=UBCICcos(150+φC)=-UIcos(30-φ)P=P1+P2=0③对调A、C两相电压(矢量图如图2c所示)，其功率为：P1=UCBIAcos(90+φA)=-UIcos(90-φ)P2=UABICcos(90-φC)=UIcos(90-φ)P=P1+P2=0三次对调电压进线后，从电能表的功率计算说明，如果原接线正确，在对调电压进线后都应停转(或有微动)。

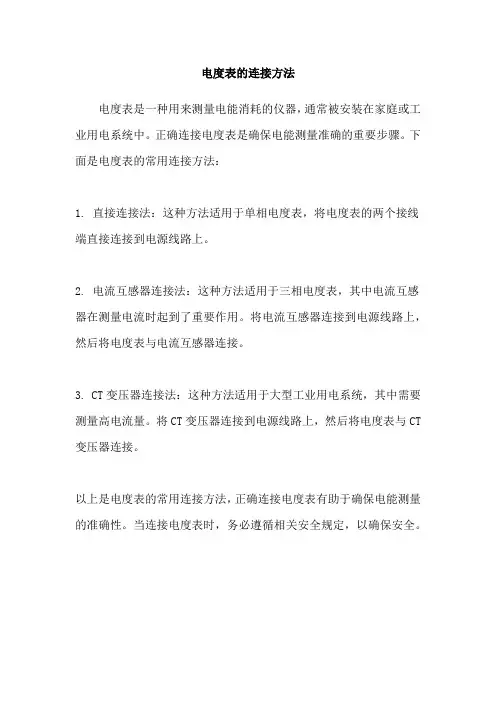

电度表的连接方法
电度表是一种用来测量电能消耗的仪器，通常被安装在家庭或工业用电系统中。

正确连接电度表是确保电能测量准确的重要步骤。

下面是电度表的常用连接方法：
1. 直接连接法：这种方法适用于单相电度表，将电度表的两个接线端直接连接到电源线路上。

2. 电流互感器连接法：这种方法适用于三相电度表，其中电流互感器在测量电流时起到了重要作用。

将电流互感器连接到电源线路上，然后将电度表与电流互感器连接。

3. CT变压器连接法：这种方法适用于大型工业用电系统，其中需要测量高电流量。

将CT变压器连接到电源线路上，然后将电度表与CT 变压器连接。

以上是电度表的常用连接方法，正确连接电度表有助于确保电能测量的准确性。

当连接电度表时，务必遵循相关安全规定，以确保安全。

带电流互感器三相四线有功电度表的接线带电流互感器三相四线电度表是一种用于测量三相系统中有功电能的电表。

它使用带有电流互感器的三相四线系统进行接线。

在此系统中，电流互感器将高电流传输到电表中，使其测量低电流值。

接下来，本文将详细说明带电流互感器三相四线有功电度表的接线方法。

1. 确认线路类型在进行接线之前，必须先确认线路类型，以便正确连接电表。

三相四线系统通常包括三个独立的相线和一个中性线。

在一些情况下，中性线可能不用于电表接线。

2. 接线电流互感器带电流互感器的三相四线系统中，必须对电流互感器进行接线。

它们通常连接到电表上的“CT”（电流互感器）末端。

电流互感器使用绝缘套管将接线箱与电表隔离。

将互感器连接到接线箱上，并使用螺丝固定。

3. 连接相线连接电表的三个电压线。

这些线应标记为“A相”，“B相”和“C相”。

根据颜色，黑色通常用于A相，红色用于B相，蓝色用于C相。

将末端连接到电表上的“L1”（A相）、“L2”（B相）和“L3”（C相）端。

4. 连接中性线连接电表的中性线。

根据颜色，中性线通常为白色或灰色。

将末端连接到电表上的“N”（中性）端。

5. 连接负载将负载连接到电表的输出。

这些线应标记为“LOAD”。

将末端连接到电表上的“L1”（A相）、“L2”（B相）和“L3”（C相）端。

6. 检查接线在完成接线后，检查所有接线是否正确连接。

确保电表安全地固定在接线箱中，并将电表的所有接线连同接线箱封闭。

在进行任何电气工作前，请确保您已经获得了必要的安全知识和训练。

如果您不清楚如何安全地操作电气设备，请寻求专业的帮助或咨询。

单相电度表的构成及两种接法
1、单相电度表的构成
单相有功电度表(简称：单相电度表)由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。

单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。

由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。

2、直接接入法
如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。

直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，接线一般有两种一般是1、3接进线，2、4接出线；另一种是按1、2接进线，3、4接出线。

无论何种接法，相线(火线)必须接入电表的电流线圈的端子。

由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上的接线图去接。

3、经互感器接入法
在用单相电度表测量大电流的单相电路的用电量时，应使用电流互感器进行电流变换，电流互感器接电度表的电流线圈。

接法有两种：①单相电度表内5和1端未断开时的接法。

由于表内短接片没有断开，所以互感器的K2端子禁止接地。

②单相电度表内5 和1端短接片已断开时的接法。

由于表内短接片已断开，所以互感器的K2端子应该接地。

同时，电压线圈应该接于电源两端。

100v电度表的接法
（1）电度表安装垂直度允许偏差不大于5度；
（2）注意互感器的接线极性，以及测量母线时的P1进P2出的问题。

（3）长期使用，最好不要安装在过于狭小的空间里，防止出现安全事故。

（4）注意互感器接线的线径，不能小于2.5mm2的铜芯线。

固定不固定互感器倒是问题不是很严重，但出于安全及精度问题，最好还是固定牢靠比较好。

（5）按照电度表及互感器上面注明的注意事项，海拔高度，温度，湿度，及震动等问题。

答:(1)Vv接线方式:广泛用于中性点绝缘
系统或经消弧线圈接地的35KV及以下的高压三相系统,特别是10KV三相
系统,接线来源于三角形接线,只是"口”没闭住,称为Vv接,此接线方式可
以节省一台电压互感器,可满足三相有功、无功电能计量的要求, 但不能用于测量相电压,不能接入监视系统绝缘状况的电压表。

( 2 ) Y,yn 接线方式:主要采用三铁芯柱三相电压互感器 ,多用于小电流接
地的高压三相系统,二次侧中性接线弓出接地, 此接线为了防止高压侧单相接地故障,高压侧中性点不允许接地,故不能测量对地电压。

信息请登陆输配电设
备网。

( 3 ) YN,yn接线方式:多用于大电流接地系统。

( 4 ) YN,yn,do接线方式:也称为开口三角接线,在正常运行状态下,开
口三角的输出端_上的电压均为零,如果系统发生一相接地时, 其余两个输出端的
出口电压为每相剩余电压绕组二次电压的3倍这样便于交流绝缘监视电压继电器的电压整定,但此接线方式在10KV及以下的系统中不采用。
