下载文档原格式
C10、C15、C20、C25、C30、C35、C40、C45、C50、C60等混泥土每方正常值各需多123普通混凝土配合比NO：001技术要求强度等级：C 15抗渗等级：塌落度/mm：10 ～30原材料水泥：P.O 32.5河砂：中砂碎石/mm：16～31.5粉煤灰：外加剂：配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率2607201235175---37 %配合比例14.750.67---普通混凝土配合比NO：087技术要求强度等级：C 45抗渗等级：塌落度/mm：35～50原材料水泥：P.O 42.5河砂：中砂碎石/mm：5～31.5粉煤灰：外加剂：JM-Ⅱ或JY-2配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率39064512601503.934%配合比例11.653.230.01普通混凝土配合比NO：090技术要求强度等级：C50抗渗等级：塌落度/mm：55～70原材料水泥：P.O42.5河砂：中砂碎石/mm：5～31.5粉煤灰：外加剂：JM-4（B）配合比每1㎡材料用量/kg水泥河砂碎石水外加剂砂率445630122015011.1234%配合比例11.422.740.025混凝土、砂浆配合比应用手册C7.5 C10 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60在什么时候才用1、C10-C15的用于基础垫层；2、C20用于地坪，素混凝土；3、C25用于多层钢筋混凝土结构；4、C30-C35多用于小高层钢筋混凝土结构；5、C40以上多用高层钢筋混凝土结构。
6、预制构件的混凝土等级与现浇的相比比较高石子一方等于多少吨由于石头的密度是不一样的，还有就是大小不清楚，如果想得到一个准确的数据是很难的。
不过多数情况下，我们只需要知道大概的数据就可以了。
没有必要太精确。
教给大家一个精略的计算方法：石头密度为2g每立方厘米一方=1000000立方厘米： 1.2*2=2.4吨 1.3*2=2.6吨上面是没有考虑空隙因素的。

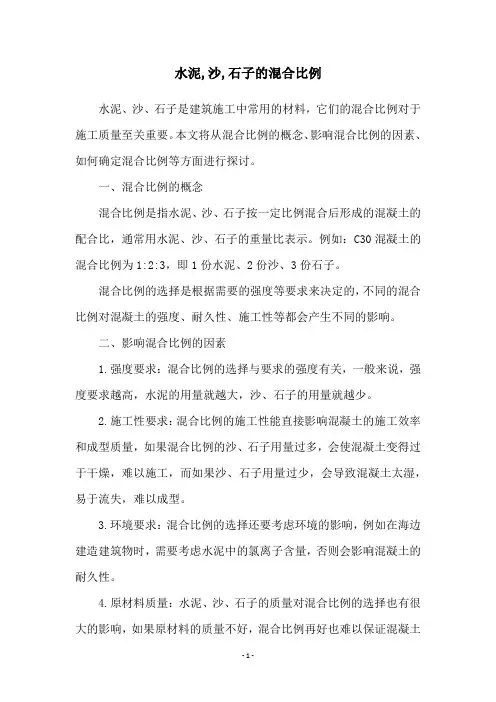

水泥,沙,石子的混合比例水泥、沙、石子是建筑施工中常用的材料，它们的混合比例对于施工质量至关重要。
本文将从混合比例的概念、影响混合比例的因素、如何确定混合比例等方面进行探讨。
一、混合比例的概念混合比例是指水泥、沙、石子按一定比例混合后形成的混凝土的配合比，通常用水泥、沙、石子的重量比表示。
例如：C30混凝土的混合比例为1:2:3，即1份水泥、2份沙、3份石子。
混合比例的选择是根据需要的强度等要求来决定的，不同的混合比例对混凝土的强度、耐久性、施工性等都会产生不同的影响。
二、影响混合比例的因素1.强度要求：混合比例的选择与要求的强度有关，一般来说，强度要求越高，水泥的用量就越大，沙、石子的用量就越少。
2.施工性要求：混合比例的施工性能直接影响混凝土的施工效率和成型质量，如果混合比例的沙、石子用量过多，会使混凝土变得过于干燥，难以施工，而如果沙、石子用量过少，会导致混凝土太湿，易于流失，难以成型。
3.环境要求：混合比例的选择还要考虑环境的影响，例如在海边建造建筑物时，需要考虑水泥中的氯离子含量，否则会影响混凝土的耐久性。
4.原材料质量：水泥、沙、石子的质量对混合比例的选择也有很大的影响，如果原材料的质量不好，混合比例再好也难以保证混凝土的强度和耐久性。
三、如何确定混合比例1.根据强度要求：确定所需的混凝土强度等级，然后根据强度等级选择合适的混合比例。
2.根据施工性要求：根据混凝土的施工性要求，选择合适的混合比例，确保混凝土施工效率和成型质量。
3.根据环境要求：根据建筑物所处的环境，选择合适的混合比例，确保混凝土的耐久性和抗风化性能。
4.根据原材料质量：选择质量好的原材料，确保混合比例的准确性和混凝土的质量。
总之，混合比例对于混凝土的强度、耐久性和施工性能等都有着重要的影响，因此在选择混合比例时需要综合考虑以上因素，确保混凝土的质量和施工效率。

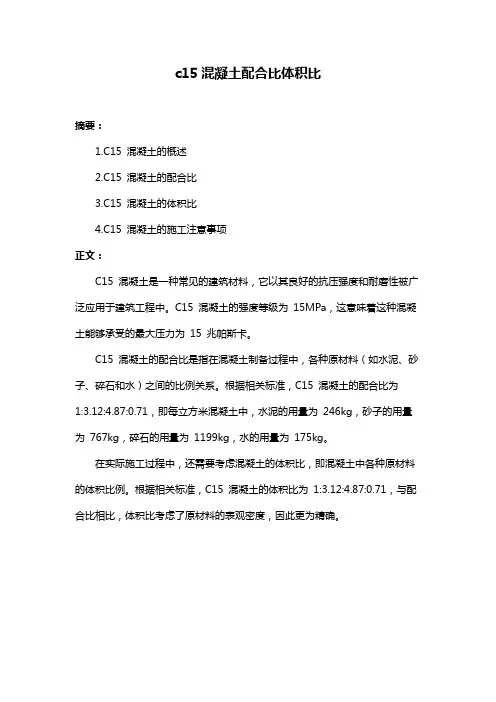

c15混凝土配合比体积比
摘要：
1.C15 混凝土的概述
2.C15 混凝土的配合比
3.C15 混凝土的体积比
4.C15 混凝土的施工注意事项
正文：
C15 混凝土是一种常见的建筑材料，它以其良好的抗压强度和耐磨性被广泛应用于建筑工程中。
C15 混凝土的强度等级为15MPa，这意味着这种混凝土能够承受的最大压力为15 兆帕斯卡。
C15 混凝土的配合比是指在混凝土制备过程中，各种原材料（如水泥、砂子、碎石和水）之间的比例关系。
根据相关标准，C15 混凝土的配合比为1:3.12:4.87:0.71，即每立方米混凝土中，水泥的用量为246kg，砂子的用量为767kg，碎石的用量为1199kg，水的用量为175kg。
在实际施工过程中，还需要考虑混凝土的体积比，即混凝土中各种原材料的体积比例。
根据相关标准，C15 混凝土的体积比为1:3.12:4.87:0.71，与配合比相比，体积比考虑了原材料的表观密度，因此更为精确。
C20普通混凝土配合比设计一、设计说明：设计混凝土拟定使用部位：混凝土路（无减水剂，掺合料）坍落度选择90-130 mm。
二、设计依据：《普通混凝土配合比设计规程》JGJ55-2011《混凝土用水标准》JGJ63-2006三、原材料选定：1、大田红狮水泥 P.O42.5R2、大田吴山砂场河砂（中砂）3、大田梨子坑碎石场4.75-31.5碎石4、饮用水四、配合比设计：1、配制强度Fcu,0=20.0+1.645×4.0=26.6Mpa2．计算基准水胶比：W/B=(a a×f b)/ (f cu,o+ a a×a b×f b) =(a a×f ce)/ (f cu,o+ a a×a b×f ce) 根据碎石施工工艺a a和a b的回归系数为：a a=0.53 a b=0.20 水泥富余系数为：r c=1.16 f ce,g—水泥强度等级值为：42.5水泥28天抗压强度实测值f ce = r c×f ce,g=1.16×42.5=49.3 MpaW/C=（0.53×49.3）/（26.6+0.53×0.20×49.3）=0.823、水用量①75-90mm坍落度取205Kg，以90mm坍落度为基础，按坍落度每增大20mm用水量增加5Kg，计算出未掺外加剂时的混凝土用水量：205+（130-90）×5/20=215 Kg4、水胶比及水泥用量按照JGJ55－2011《普通混凝土配合比设计规程》，为满足混凝土耐久性以及施工和易性，选用水胶比0.63水泥用量Mc0=215/0.63=341 Kg5、砂率取38%7、粗集料和细集料用量的确定按照重量法，假定拌和物表观密度为2400Kg/m3混凝土拌和物计算：341+ Ms0+ Mg0+215=2400Kg（Ms0-细集料质量，Mg0-粗集料质量）Ms0/( Ms0+ Mg0)*100%=38%Ms0=701KgMg0=1143Kg8、初步配合比材料名称水泥细集料粗集料水1m3混凝土材料3417011143215用量（Kg）配合比 1.00 2.06 3.350.63通过试配坍落度达不到设计要求，水胶比不变增加水和水泥用量：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.63通过适配坍落度达到105mm，黏聚性良好遂得出基准配合比：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.639、配合比调整①、水胶比增加0.05 ，取0.68；砂率增加1%，取39%材料名称水泥细集料粗集料水1m3混凝土材料用量（Kg）3197271137217配合比 1.00 2.28 3.560.68②、水胶比减少0.05 ，取0.58；砂率减少1%，取37%材料名称水泥细集料粗集料水1m3混凝土材料3746691140217用量（Kg）配合比 1.00 1.79 3.050.5810、试验室配合比以上三个不同配合比进行抗压强度试验，结果如下：①水胶比0.63，砂率38%，7d砼抗压强度22.9Mpa,28d砼抗压强度27.5 Mpa。
C40混凝土配合比设计计算书一、试配强度二、设计依据（一）使用部位桥梁：现浇板、桥面铺装、封锚、湿接头、封头等。
路基：路缘石等。
（三）设计依据标准1．《硅酸盐水泥、普通硅酸盐水泥》GB175-2007。
2．《用于水泥和混凝土中的粉煤灰》GB/T 1596-20053．《建设用砂》GB/T 14684-2011。
4．《建设用卵石、碎石》GB/T 14685-2011。
5．《混凝土外加剂应用技术规范》GB50119-2003。
6．《混凝土外加剂》GB8076-2008。
7．《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》8．《公路桥涵施工技术规范》JTG/T F50-2011。
9．《普通混凝土配合比设计规程》JGJ 55-2011。
10．《混凝土拌合用水标准》JGJ63-2006。
11．《普通混凝土拌合物性能试验方法标准》GB/T50080-2002。
12．《公路工程水泥及水泥混凝土试验规程》JTG E30-2005。
13．《河北省石家庄至磁县（冀豫界）公路改扩建工程第KJ-3标段（K360+935-K383+000）全长22.065公里两阶段施工图设计》三、原材料1.水泥：邯郸金隅太行水泥有限责任公司P·O42.52.细集料：临城东竖砂场中砂。
3.粗骨料：邢台太子井碎石场5-10mm、10-20mm碎石，并按5-10mm：10-20mm=30:70的比例合成5-20mm连续级配碎石。
4.粉煤灰：邢台天唯集团兴泰电厂I级粉煤灰。
5.矿渣粉：邢台紫盛建材有限公司S95矿渣粉6.水：拌合站场区井水。
7. 外加剂：河北青华建材有限公司FSS-PC聚羧酸减水剂。
四、计算过程1.基本规定根据《河北省石家庄至磁县（冀豫界）公路改扩建工程高性能混凝土技术条件》及经验，矿物掺合料掺量为30%，粉煤灰掺量为15%，矿渣粉掺量为15%。
2.混凝土配制强度的确定,0, 1.645cu cu k f f σ≥+=48.2（MPa ）,0cu f —混凝土配制强度（MPa ）,cu k f —混凝土立方体抗压强度标准值，取混凝土的设计强度等级值为40（MPa ）σ—混凝土强度标准差（MPa ） 取σ=5.03．混凝土配合比计算3.1混凝土水胶比按下式计算：,0W/B=a bcu a b bf f a f αα+=0.39式中：W/B —混凝土水胶比a α、b a —回归系数，对于碎石a α=0.53，b a =0.20 b f —胶凝材料28d 胶砂抗压强度（MPa ）,cec ce g ff γ==45.9（MPa ）cef—水泥28d 胶砂抗压强度（MPa ）c γ—水泥富余系数 取c γ=1.08,ce g f —水泥强度等级值（MPa ）b f =f γsγcef=37.06（MPa ）f γ、s γ—粉煤灰影响系数和粒化高炉矿渣粉影响系数 查表得：f γ=0.85 s γ=0.95根据经验取基准水胶比W/B=0.36 3.2用水量的确定未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量为2263/kg m ，外加剂减水率为33%根据公式：00(1)w wm m β'=-=154（3/kg m ） 0w m —计算配合比每立方米混凝土的用水量（3/kg m ）0wm '—未掺外加剂时推定的满足实际坍落度要求的每立方米混凝土用水量（3/kg m ）3.3胶凝材料、矿物掺合料和水泥用量胶凝材料用量：300428//w b mm kg m W B==。
C30普通混凝土配合比计算书一、设计依据：1、鹤辉高速公路《招标文件》（技术规范）；2、《普通混凝土配合比设计规程》（JGJ55-2011）；3、《公路桥涵施工技术规范》（JTG/TF50-2011）；二、设计要求1、强度要求：设计强度30MPa；2、使用部位:桥梁、涵洞、防护、排水3、坍落度要求：100-140 mm；4、施工工艺：机械搅拌；5、养护条件：温度20±2o C,湿度＞95%。
三、砼配合比用原材料1、水泥：太阳石P.O42.5，经检验符合规范要求；见附表。
2、细集料：机制砂，产地辉县东砂岗，表观密度2.730 g/cm3,堆积密度为1.531g/cm3，细度模数M X=2.77，符合级配要求；见附表。
3、粗集料：碎石，产地辉县永新建材厂，表观密度2.670g/cm3,压碎值11.2%，级配4.75-31.5mm，其中4.75-9.5mm掺25%，9.5-19mm掺43%，16-31.5mm掺32%，符合级配要求；见附表。
4、水：饮用水；四、初步计算配合比1、确定试配强度f cu,0设计要求混凝土强度f cu，k=30MPa，混凝土强度标准差取δ=5.0 则：f CU，k+1.645δ=30+1.645Χ5.0=38.2MPa2、确定水胶比W/Bａ、计算水泥实际强度f ce所采用水泥28天抗压强度实测值f ce暂时没有资料，水泥强度等级值的富余系数按常规取r c=1.16则f ce=1.16Χ42.5=49.3MPab、计算水胶比因为本单位没有混凝土回归系数统计资料，其回归系数按表查取a a=0.53 a b=0.20W/B=（a a·f ce）/（f cu,o+a a·a b·f ce）=（0.53Х49.3）÷（38.2+0.53Х0.20Х49.3）=0.60C.确定水胶比经试拌0.48水胶比的坍落度、和易性、保水性等各项性能均满足施工要求，因此选择水胶比为0.483、确定单位用水量m wo根据混凝土拌和物设计坍落度100—140mm，碎石最大粒径31.5mm，确定单位用水量184kg/m3。
原材料密度、级配碎石、水稳碎石、混凝土及沥青混凝土配合比大全一、原材料堆积密度1、砂：1300～1600Kg/m3 （中粗砂1550Kg/m3，细砂1400Kg/m3）2、碎石：1500～1800Kg/m3（一般取值1500Kg/m3）3、砂石：1550Kg/m34、砼：2400Kg/m35、沥青砼：2500Kg/m3二、级配碎石配合比19～31.5mm碎石:9.5～19mm碎石：4.75～9.5mm碎石：石屑=19:27:22:32 最大干密度：2.28g/cm3 最佳含水量：5.0% 压实度: 96%三、水泥稳定碎石配合比（一）、集料比例：19～31.5mm碎石:9.5～19mm碎石：4.75～9.5mm碎石：石屑=25:25:10:40 1、4%水泥稳定碎石配合比：水泥：集料=4:100最大干密度：2.376g/cm3 最佳含水量：5.1%2、5%水泥稳定碎石配合比：水泥：集料=5:100最大干密度：2.380g/cm3 最佳含水量：4.9%3、6%水泥稳定碎石配合比：水泥：集料=6:100最大干密度：2.385g/cm3 最佳含水量：4.8%（二）、集料比例：19～31.5mm碎石:9.5～19mm碎石：4.75～9.5mm碎石：石屑=20:22:28:30 1、4.5%水泥稳定碎石配合比：水泥：集料=4.5:100最大干密度：2.326g/cm3 最佳含水量：5.5%2、5%水泥稳定碎石配合比：水泥：集料=5:100最大干密度：2.338g/cm3 最佳含水量：5.4%3、5.5%水泥稳定碎石配合比：水泥：集料=5.5:100最大干密度：2.361g/cm3 最佳含水量：5.8%（三）、集料比例：9.5～31.5mm碎石:4.75～9.5mm碎石：石屑=30:38:321、 4.5%水泥稳定碎石配合比（水泥：集料=4.5:100）：水泥：9.5～31.5mm碎石:4.75～9.5mm碎石：石屑：水=1:6.67:8.45:7.11:1.14最大干密度：2.36g/cm3 最佳含水量：4.9%2、 5%水泥稳定碎石配合比（水泥：集料=5:100）：水泥：9.5～31.5mm 碎石:4.75～9.5mm碎石：石屑：水=1:6.00:7.61:6.40:1.07最大干密度：2.37g/cm3 最佳含水量：5.1%3、 5.5%水泥稳定碎石配合比（水泥：集料=5.5:100）：水泥：9.5～31.5mm碎石:4.75～9.5mm碎石：石屑：水=1:5.45:6.91:5.82:1.00最大干密度：2.37g/cm3 最佳含水量：5.2%四、砼配合比。
混凝土配合比——组成混凝土各种材料的用量比例。
混凝土配合比表示方法——（1）单位用量表示法——以每1m3混凝土中各种材料的用量（Kg）表示；（2）相对用量表示法——以水泥的质量为1，其它材料的用量与水泥相比较，并按“水泥：细集料：粗集料；水灰比”的顺序表示。
一、配合比设计的基本要求1、施工工作性的要求满足拌和、运输、浇筑、捣实等要求。
2、设计强度的要求应满足结构设计或施工进度所要求的强度和其它有关力学性能的要求。
3、耐久性的要求满足抗冻性、抗渗性等耐久性的要求。
4、经济性的要求在满足技术要求的前提下，节约水泥，合理利用原材料，降低混凝土的成本。
二、配合比设计方法及步骤1、三个参数及其确定原则①水灰比；②砂率；③单位用水量。
（1）原材料情况①水泥品种和实际强度、密度。
②砂、石特征。
品种、表观密度、堆积密度、含水率、级配；细度模数、最大粒径、压碎值。
③拌和水水质及水源。
④外加剂品种、名称、特性、适宜剂量。
（2）混凝土强度等级图5-31 混凝土配合比三个参数的确定原则（3）工程耐久性要求混凝土所处的环境条件、抗渗、抗冻、耐磨等性能。
（4）施工条件及工程性质包括搅拌和振捣方式、要求的坍落度、施工单位的施工及管理水平、构件形状及尺寸、钢筋的最小净距等。
三、配合比设计的方法与原理１、体积法的基本原理）（L m m m m gg ss ww cc 1000100=++++αρρρρ （5-21）2、质量法的基本原理cp w s g c m m m m m =+++0000四、混凝土配合比设计的步骤混凝土配合比设计分四步进行，此过程共需确定四个配合比。
第一步：计算——确定初步配合比。
第二步：试配、试验、调整——确定基准配合比。
第三步：成型、养护、测定强度——确定实验室配合比。
第四步：换算——确定施工配合比。
（一）计算——确定初步配合比 1、确定混凝土的配制强度（o cu f ，）（1）计算配制强度o cu f ，≥k cu f ，+1.645σ （5—22）（2）混凝土强度标准差σ的确定 ①计算1122--=∑=n f n fni cuicu μσ， （5—23）②查表（1）按混凝土要求强度等级计算水灰比）（，b cea o cu WCf f αα-= （5—24）g ce c ce f f ，⋅=γ （5—25）ceb a o cu ce a f f f C W⋅⋅+⋅=ααα，（2）按混凝土要求的耐久性校核水灰比 3、选定单位用水量(wo m ) (1)水灰比在0.40～0.80范围时，3 (2)水灰比小于0.40的混凝土以及采用特殊成型工艺的混凝土用水量应通过试验确定。
C30普通混凝土配合比报告C30普通混凝土是一种常用的混凝土强度等级，常用于建筑物的柱、梁和板等部位。
混凝土配合比是根据实际工程需求和原材料性能确定的一组配料比例，可以确保混凝土在设计强度和使用特性方面的要求得到满足。
以下是一份C30普通混凝土配合比的报告。
1.设计要求根据工程实际需求，C30混凝土的设计强度等级为30MPa（兆帕），设计抗渗等级为P8（光滑度）。
2.原材料性能（1）水泥：使用普通硅酸盐水泥，强度等级为42.5（2）砂：使用细砂，粒径范围为0.15-2.5毫米。
（3）石子：使用碎石，粒径范围为5-20毫米。
（4）水：使用普通自来水。
3.配合比计算（1）水灰比计算：根据设计强度等级和水泥强度等级，采用比强度法计算水泥用量。
设计强度等级：fck = 30MPa水泥强度等级：R=42.5水灰比（W/C）根据经验取0.4W/C=0.4水灰比的计算公式为：W/C = (mass_water / mass_cement)（2）水量计算：水量根据水灰比和水泥用量计算。
水量（mass_water）= W/C * mass_cement（3）水泥用量计算：水泥用量（mass_cement）= (mass_concrete * fck) / (R * 10)（4）砂用量计算：砂用量（mass_sand）= (1 - mass_water - mass_cement) * 1.8（5）石子用量计算：石子用量（mass_stone）= (1 - mass_water - mass_cement) * 2.84.配合比结果根据上述计算水泥用量：mass_cement水量：mass_water砂用量：mass_sand石子用量：mass_stone5.配合比验证根据配合比计算结果，制备C30混凝土试块，经养护后进行强度和抗渗性能测试，对比实测值与设计值进行验证。
以上是一份C30普通混凝土配合比报告，根据工程实际需要和原材料性能计算得出。
混凝土c30标准配比混凝土C30标准配比。
混凝土C30是指抗压强度等级为30MPa的混凝土，是建筑工程中常用的一种混凝土配比。
混凝土的配比是指水泥、砂、骨料和水等原材料按一定比例配制而成的混凝土配合比。
正确的混凝土配比对于保证混凝土的强度、耐久性、抗渗性等性能至关重要。
下面将介绍混凝土C30的标准配比及其相关内容。
1. 水泥。
混凝土C30的水泥用量通常为每立方米300kg，水泥是混凝土的胶凝材料，对混凝土的强度起着至关重要的作用。
适量的水泥能够保证混凝土的强度，但过多或者过少的水泥用量都会影响混凝土的强度和耐久性。
2. 砂。
砂是混凝土中的细骨料，对混凝土的工作性能和强度有着重要的影响。
通常情况下，混凝土C30的砂用量为每立方米730kg。
砂的品质和粒径大小直接影响混凝土的强度和抗渗性能，因此在配制混凝土时，需要选择合适的砂料，并按照配合比要求进行配比。
3. 骨料。
骨料是混凝土中的粗集料，一般为碎石或者砾石。
混凝土C30的骨料用量为每立方米1150kg。
骨料的选择和用量直接影响混凝土的强度和耐久性，因此在施工过程中需要注意骨料的质量和配合比的准确性。
4. 水灰比。
混凝土的水灰比是指水泥用量与水用量的比值，对混凝土的强度和耐久性有着重要的影响。
混凝土C30的水灰比一般控制在0.4左右，合理的水灰比能够保证混凝土的强度和耐久性，过高或者过低的水灰比都会影响混凝土的性能。
5. 掺合料。
在混凝土中适量添加一定的掺合料，如粉煤灰、矿渣粉等，能够改善混凝土的工作性能和耐久性能。
混凝土C30中添加适量的掺合料能够提高混凝土的抗渗性和耐久性，但需要根据实际情况进行合理控制。
总之，混凝土C30的标准配比是保证混凝土工程质量的重要保障之一。
在施工过程中，需要严格按照配合比要求进行配制，并注意原材料的选择和质量控制，以确保混凝土的强度、耐久性和抗渗性能符合工程设计要求。
c10豆石混凝土配合比C10豆石混凝土配合比一、引言C10豆石混凝土是指水泥、砂、石、水等原材料按照一定的比例混合而成的一种常用混凝土配合比。
本文将对C10豆石混凝土的配合比进行详细介绍。
二、C10豆石混凝土的配合比C10豆石混凝土的配合比一般指水泥、砂、石、水的比例关系。
常见的C10豆石混凝土配合比为1:2:4:0.45（水泥：砂：石：水）。
其中，1代表水泥的质量，2代表砂的质量，4代表石的质量，0.45代表水的质量。
这个配合比可以根据具体工程的要求进行调整。
三、C10豆石混凝土的特点1.强度适中：C10豆石混凝土的28天强度一般在10MPa左右，适用于一些要求不高的基础、地面、墙体等工程。
2.施工性好：由于C10豆石混凝土的砂、石颗粒较小，易于施工和浇筑，能够保证施工的顺利进行。
3.耐久性较好：C10豆石混凝土在正常使用条件下，能够保持较好的耐久性，具有一定的抗渗、抗冻融性能。
四、C10豆石混凝土的应用范围C10豆石混凝土由于其强度适中、施工性好等特点，适用于一些对强度要求不高的基础、地面、墙体等工程。
例如，一些临时性基础、临时性道路、地下室的地面等场所都可以采用C10豆石混凝土。
五、C10豆石混凝土的施工工艺1.材料准备：按照C10豆石混凝土的配合比准备好所需的水泥、砂、石、水等材料，并进行筛分、清洗等工序。
2.配料：按照配合比将水泥、砂、石、水等材料进行混合，确保各个材料充分混合均匀。
3.搅拌：将配料好的材料放入搅拌机中进行搅拌，搅拌时间一般为2-3分钟，直到混凝土达到均匀的状态。
4.浇筑：将搅拌好的混凝土倒入模板中，用振动棒进行振动，使混凝土充分密实。
5.养护：在浇筑完成后，对混凝土进行养护，保持适当的湿度和温度，以确保混凝土的强度发展。
六、C10豆石混凝土的施工注意事项1.按照配合比准确配料，确保混凝土的质量。
2.搅拌时间不宜过长，以免影响混凝土的均匀性。
3.浇筑时要注意控制浇筑速度，避免混凝土堆积过高或过低。
