汽车音响安装使用手册1.引言汽车音响是驾驶时提供娱乐和舒适度的重要装置之一。
随着科技的发展，现代汽车音响系统不仅提供了更高质量的音乐体验，还具备许多其他功能，如蓝牙连接和导航系统。
本手册将向您介绍汽车音响的安装和使用方法，以确保您获得最佳的音乐体验。
2.音响系统的选择在安装汽车音响系统之前，首先需要考虑的是选择合适的音响设备。
您可以选择自己喜欢的品牌和型号，但需要确保音响设备符合您的车辆规格和个人喜好。
另外，您也可以参考专业人士的建议，以获得更准确的选择。
3.材料和工具的准备在进行安装之前，您需要准备以下材料和工具：- 汽车音响系统- 电缆线和连接器- 工具包（螺丝刀、剥线器、扳手等）确保您拥有所有必要的材料和工具，以便顺利完成安装过程。
4.安装过程接下来，让我们一起了解汽车音响系统的安装过程。
请按照以下步骤进行操作：4.1 准备工作：关闭汽车的电源，并确保车辆处于稳定的停放状态。
在进行任何工作之前，务必将车辆停在安全的地方，并拉起手刹。
4.2 拆卸原有音响系统：使用适当的工具打开汽车仪表板，找到并拆卸原有的音响系统。
注意，每辆车型的拆卸方式可能会有所不同，因此请参考您的汽车说明书或在线教程进行操作。
4.3 安装新音响系统：将新音响系统安装到车辆的音响槽中。
确保音响设备牢固固定，并连接正确的电缆线和连接器。
在安装过程中，仔细阅读音响设备的说明书，以确保正确连接和设置。
4.4 连接电源和扬声器：将音响系统连接到车辆的电源和扬声器。
使用适当的电缆线和连接器，确保良好的连接和信号传输。
4.5 测试和调试：安装完音响系统后，进行测试和调试。
确保音响设备能够正常运行并提供良好的音质。
如果发现任何问题，可以通过调整音量、音平衡和音效等设置进行修复。
5.使用汽车音响系统一旦安装完成并通过测试，您可以开始使用汽车音响系统。
以下是一些常见的使用注意事项：- 根据需要调整音量：根据个人喜好和环境要求，在汽车音响系统上调整合适的音量。

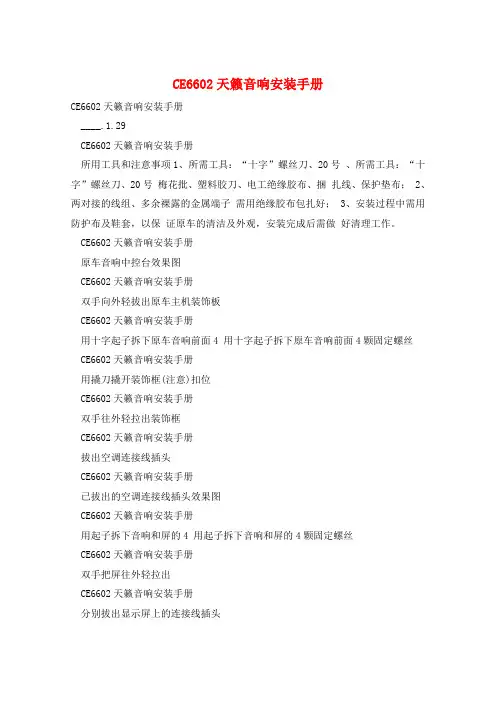

CE6602天籁音响安装手册CE6602天籁音响安装手册____.1.29CE6602天籁音响安装手册所用工具和注意事项1、所需工具：“十字”螺丝刀、20号、所需工具：“十字”螺丝刀、20号梅花批、塑料胶刀、电工绝缘胶布、捆扎线、保护垫布； 2、两对接的线组、多余裸露的金属端子需用绝缘胶布包扎好； 3、安装过程中需用防护布及鞋套，以保证原车的清洁及外观，安装完成后需做好清理工作。
CE6602天籁音响安装手册原车音响中控台效果图CE6602天籁音响安装手册双手向外轻拔出原车主机装饰板CE6602天籁音响安装手册用十字起子拆下原车音响前面4 用十字起子拆下原车音响前面4颗固定螺丝CE6602天籁音响安装手册用撬刀撬开装饰框(注意)扣位CE6602天籁音响安装手册双手往外轻拉出装饰框CE6602天籁音响安装手册拔出空调连接线插头CE6602天籁音响安装手册已拔出的空调连接线插头效果图CE6602天籁音响安装手册用起子拆下音响和屏的4 用起子拆下音响和屏的4颗固定螺丝CE6602天籁音响安装手册双手把屏往外轻拉出CE6602天籁音响安装手册分别拔出显示屏上的连接线插头CE6602天籁音响安装手册用撬刀撬开音响下面的装饰板CE6602天籁音响安装手册拆下的装饰板效果图，注意有3 拆下的装饰板效果图，注意有3个扣位 CE6602天籁音响安装手册用起子拆下音响下面2 用起子拆下音响下面2颗固定螺丝CE6602天籁音响安装手册双手握住音响两侧往外轻拉出音响CE6602天籁音响安装手册分别拔出原车音响主机连接线插头CE6602天籁音响安装手册打开杂物柜用起子卸下3 打开杂物柜用起子卸下3颗固定螺丝CE6602天籁音响安装手册用起子拆下杂物柜底下3 用起子拆下杂物柜底下3颗固定螺丝CE6602天籁音响安装手册双手取出放置改装机的前盖子CE6602天籁音响安装手册双手往外轻拉出杂物柜。

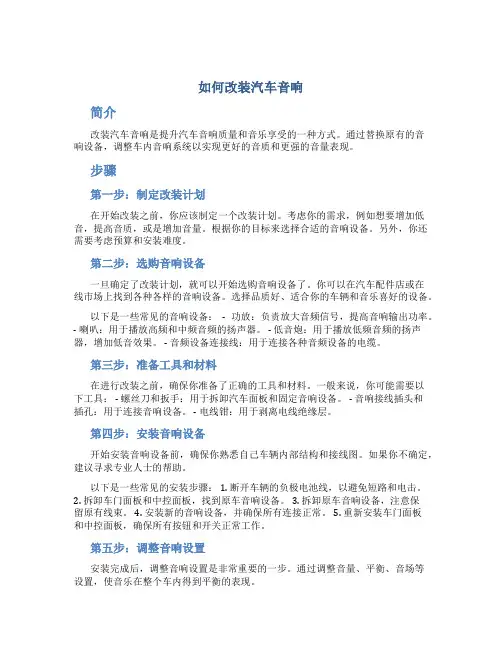

如何改装汽车音响简介改装汽车音响是提升汽车音响质量和音乐享受的一种方式。
通过替换原有的音响设备，调整车内音响系统以实现更好的音质和更强的音量表现。
步骤第一步：制定改装计划在开始改装之前，你应该制定一个改装计划。
考虑你的需求，例如想要增加低音，提高音质，或是增加音量。
根据你的目标来选择合适的音响设备。
另外，你还需要考虑预算和安装难度。
第二步：选购音响设备一旦确定了改装计划，就可以开始选购音响设备了。
你可以在汽车配件店或在线市场上找到各种各样的音响设备。
选择品质好、适合你的车辆和音乐喜好的设备。
以下是一些常见的音响设备：- 功放：负责放大音频信号，提高音响输出功率。
- 喇叭：用于播放高频和中频音频的扬声器。
- 低音炮：用于播放低频音频的扬声器，增加低音效果。
- 音频设备连接线：用于连接各种音频设备的电缆。
第三步：准备工具和材料在进行改装之前，确保你准备了正确的工具和材料。
一般来说，你可能需要以下工具： - 螺丝刀和扳手：用于拆卸汽车面板和固定音响设备。
- 音响接线插头和插孔：用于连接音响设备。
- 电线钳：用于剥离电线绝缘层。
第四步：安装音响设备开始安装音响设备前，确保你熟悉自己车辆内部结构和接线图。
如果你不确定，建议寻求专业人士的帮助。
以下是一些常见的安装步骤： 1. 断开车辆的负极电池线，以避免短路和电击。
2. 拆卸车门面板和中控面板，找到原车音响设备。
3. 拆卸原车音响设备，注意保留原有线束。
4. 安装新的音响设备，并确保所有连接正常。
5. 重新安装车门面板和中控面板，确保所有按钮和开关正常工作。
第五步：调整音响设置安装完成后，调整音响设置是非常重要的一步。
通过调整音量、平衡、音场等设置，使音乐在整个车内得到平衡的表现。
以下是一些常见的调整项： - 音量：根据你的喜好和音乐类型，适当调整音量大小。
- 平衡：调整左右喇叭的音量平衡，使得音乐均衡地分布在两侧。
- 音场：调整前后左右的声音分布，以获得最佳的音响效果。
车载音响安装接线方法引言车载音响是许多车主追求更好音响效果和驾驶乐趣的必备设备之一。
然而，对于大部分车主来说，车载音响的安装接线可能是一项比较困惑的任务。
本文将为您介绍一种常见的车载音响安装接线方法，帮助您在车辆中安装音响时更加顺利地完成接线工作。
准备工作在开始车载音响的安装接线之前，需要准备以下工具和材料：1. 一套车载音响，包括主机、扬声器和放大器等设备。
2. 适配车型的安装支架和固定螺丝等配件。
3. 适配车型的线束接口和插头等连接器。
4. 电缆剪刀、螺丝刀、扳手等常用工具。
5. 绝缘胶带、束线带、电线套管等绝缘和保护材料。
步骤1. 拆卸车辆原有音响系统首先，需要将车辆原有的音响系统拆卸下来。
这通常需要拆卸车门饰板、中控面板等部件，以便于取下原有的扬声器和主机。
2. 安装主机将车载音响的主机安装到车辆的中控面板或安装支架上。
确保主机与车辆原有线束的连接器匹配，并使用固定螺丝将主机牢固地安装在车辆上。
3. 安装扬声器根据车载音响的规格和车辆的空间情况，在车门等位置安装扬声器。
使用配套的安装支架和固定螺丝将扬声器固定在车门饰板上，并确保扬声器与主机的连接线被顺利引出。
4. 连接线束将车载音响主机与车辆原有线束连接起来。
根据配套线束接口和插头的类型，将音频、电源、地线等线束连接到相应的接口上。
确保连接牢固，并使用绝缘胶带将插头和接口进行绝缘处理。
5. 连接放大器如果车载音响系统需要使用放大器，需要先将放大器安装在车辆中。
然后，根据放大器的规格和车辆的布线情况，将音频信号线、电源线和地线等线束连接到放大器的相应接口上。
6. 绝缘和整理线束接线完成后，使用绝缘胶带、束线带和电线套管等材料对线束进行保护和整理。
确保线束不会受到外界挤压、磨损和短路等问题。
7. 测试和调试完成接线后，将车辆的电源接通，并测试车载音响系统的各项功能是否正常。
如果有需要，可以根据个人的音效需求进行调试和设置，以获得更好的音质效果。

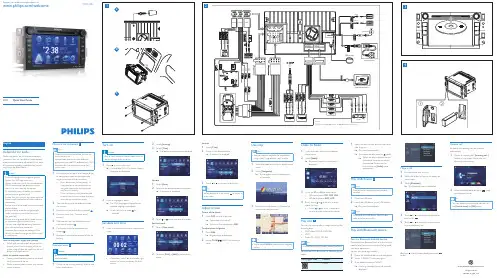

Quick Start GuideEnglishInstall the car audioThese instructions are for a typical installation. However,if your car has different requirements, make the corresponding adjustment.If you have any questions regarding installation kits,consult your Philips car audio dealer.CautionThis unit is designed for negative ground (earth) 12 V DC operation only.Always install this unit in the car dashboard. Other locations can be dangerous as the rear of the unit heats up during use.To avoid short-circuit: before you connect, ensure that the ignition is off.Ensure that you connect the yellow and red power supply leads after all other leads are Mount in the dashboard 1NoteCheck wire connection before you mount•the unit into a car.If preset radio stations are lost when the•ignition key is turned OFF and then back ON,reconnect the red leads crosswise to theyellow ones.1If the car does not have an on-board driveor navigation computer, disconnect thenegative terminal of the car battery.If you disconnect the car battery in•a car that has an on-board drive ornavigation computer, the computermay lost its memory.If the car battery is not disconnected,•to avoid short-circuit, ensure that barewires do not touch each other.Touch a language to select.The OSD language is changed to the»selected language immediately.T o turn off the unit,press» for3 seconds.Set date and timeTouch the upper left corner to display mainmenu.If necessary, touch• in the middle rightside of the screen to display the 2ndscreen.Set dateTouch [Date].Touch on the displayed date information.A submenu is displayed.Touch or to set year, month and day.Set clock modeTouch [Time mode].Touch on [12H] or[24H] to select clockmode.Touch or to set hour and minute.TipWhen date/time is set, touch to return tomain menu.Adjust screeno turn off the screenRefer to the map manual (in Chinese) tooperate the navigation tool.TipYou can press NAVI to enter/exit the navigationsystem.Touch on FM or AM to select band:FM band options:• FM1, FM2, FM3AM band options:• AM1, AM2Briefly touch or to tune to a radiostation by step.Touch• or for over 1 seconds totune to a radio station automatically.Play disc 3Make a callPair the phone with the unit.Touch the upper left corner to display thehome menu.Touch [Bluetooth].The Bluetooth menu is displayed.»Touch or to select the paired phone,then touch .Touch or to search for phone numberfrom the following list:touch to dial number directly,then touchto dial.When conversation ends, touch (red)to terminate the call.TipYou can select to receive calls manually byset [Auto answer] to [Off] status.。

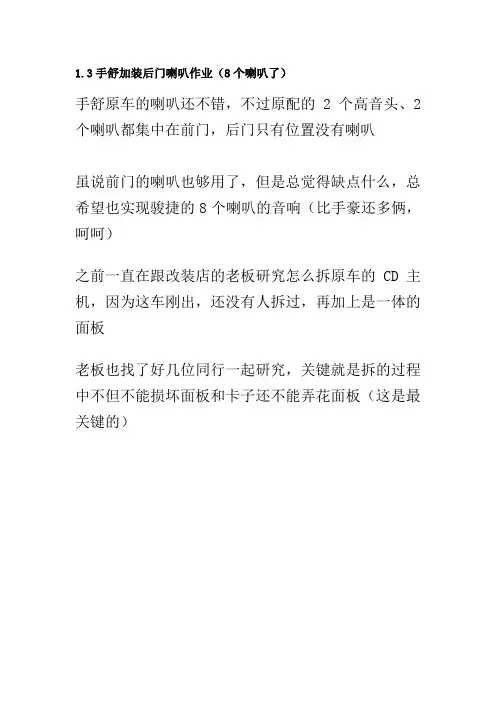

1.3手舒加装后门喇叭作业（8个喇叭了）手舒原车的喇叭还不错，不过原配的2个高音头、2个喇叭都集中在前门，后门只有位置没有喇叭虽说前门的喇叭也够用了，但是总觉得缺点什么，总希望也实现骏捷的8个喇叭的音响（比手豪还多俩，呵呵）之前一直在跟改装店的老板研究怎么拆原车的CD主机，因为这车刚出，还没有人拆过，再加上是一体的面板老板也找了好几位同行一起研究，关键就是拆的过程中不但不能损坏面板和卡子还不能弄花面板（这是最关键的）经过不断的研究，俺也思前想后的斗争最后心一横，拆吧，大不了换个面板呗CD主机一共是4个螺丝固定的，上面两个，下面两个分别藏在面板里面，所以一定要把空调面板以及出风口的面板都拆下来先拆下来空调面板，这个比较好拆，把手握在面板下边的储物格里一掰就下来了上边出风口的面板与电子表的面板有卡子相连，所以在拆出风口面板之前一定要先把电子表的面板拆下来电子表的面板很好拆，直接把手伸进时钟的窗口用力一抬就能掰起来一点，然后在用改锥一点点的沿四周撬拆完时钟的面板，自然就露出了出风口面板的卡子，用改锥小心地一点点撬就能取下来出风口的面板了开始拆螺丝了主机上的标签，因为手机照的所以看不清楚上面最关键的字是“骏捷FRV舒适型”这几个字看来，舒适型与手豪的主机可能有地方不太一样这个需要说明一下，虽然手舒的主机支持4声道输出但是在出厂的时候主机的输出线路只安装了2声道输出所以需要换一个有4声道线路的卡子就是这个卡子，上面只有4根线，分别是2个喇叭的正负极线上面的图是已经换好的卡子，一共有8根线后门的喇叭线要从这里走滴提示一下，拆门板的时候，一定要把门锁拉手上边的盖板扣下来才行这个也是卡子固定的，但是由于缝隙较小需要用改锥小心翼翼的一点点撬我装的是套装喇叭，就是一个低音主喇叭+一个高音头+分频器提示：由于原厂喇叭是用某钉某上去的，所以安装喇叭的时候需要在车门的门板打眼安装，安装的时候最好让师傅在喇叭与门板之间用隔音棉隔一下，这样可以杜绝喇叭与门板之间的共振这个就是分频器啦，用3M胶固定在车门里了6个螺丝位置分别是音频输入、主喇叭输出、高音头输出直播结束由于没有带相机，所以图片比较少，而且不太清楚关键是要跟师傅一步步的商量细节，所以也没顾得上照PP说明一下，小F的喇叭是6寸的改装之后，声音效果很不错，关键是听音乐有了立体感安装用时3个半小时，主要是拆机及布线比较麻烦费时。
原车CD的拆、装方法（广州开美电子内部资料）1.大众帕萨特：有专用的钥匙叉进就可以，没有也可用美工刀。
2.菱帅：直接拉出外筐，起下螺丝就可以。
3.中华：从排挡那里开始撬开桃木，，在起下螺丝，往上拆。
3本田2.3，在面板框上边有个电子表，它的后面有个螺丝，须将电子表拿下，再将大面板框撬下，就可见主机螺丝，拆下即可．4.颐达：1先把仪表台上面的四方行的盖子撬开。
2把音响的主机装饰框从下面撬开。
3拆除主机两边的四个螺丝，就可以了。
5.飞度1.5 CVT更换音响拆装方法1）.拆下副手侧工具箱，断掉三根空调拉线2）.拆下变速箱护板（下面是油箱/注意）取下水杯槽。
3）取出烟灰缸。
4）.取下烟灰缸护板，拔下点烟器插座5）.烟灰缸护板内侧上方对称又两个螺丝，向上固定着中央音响面板。
6）.用较长的平头改锥，从工具箱（空调拉线）伸进去打开音响面板右侧两个卡子，平均用力，中控板和空调旋钮会一起弹出。
小心取出主机和主机下侧的空调拉线，（此前的操作应在断电3分钟后进行）更换主机后按相反顺序安装！安装变速箱护板前应用胶带缠好起到保护作用，施工时嘱咐工人所有改锥应该用绝缘胶带缠绕（防止短路）选购音响时必须注意，此车电平是80A的，重负荷不应超过！1.拆主机时须用胶带保护中控板，就被划的个烂岌岌2.原厂主机下方储物盒不可从外部摘下（后面有螺丝）正确的方法应该是音响面板和空调旋钮是一体的应一起拆下 3（关键）接攻放火线最好让4S店干，如实在没有条件准备解码器方可施工，必须断开电源3分钟（原车有继电保护）才可操作。
应接到主保险前欧的车就因为没断电，主保险烧了。
6.别克凯越现代索娜塔都是直接从下面撬开。
7.本田2.4首先，我们要把排挡筐拆下，这时候，会看见2颗螺丝，将螺丝旋起。
再将香烟缸拿起来，去掉下面的插头和小灯泡，会看见储物盒下方有2颗螺丝。
旋起螺丝。
将储物盒拿下来，可以看见有2颗朝上固定主机下面部分的8号螺丝。
将其旋起。
然后再拆上面的空调口，通常情况下，很多人喜欢用方型螺丝刀去翘开空调面板，其实，这是错误的。

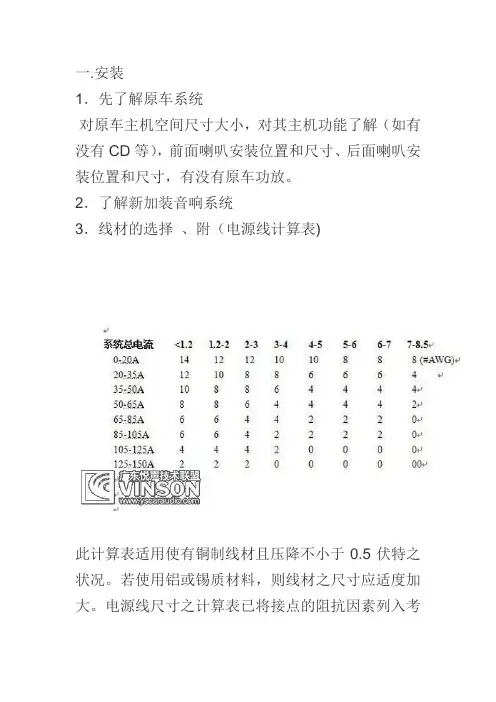

一.安装1．先了解原车系统对原车主机空间尺寸大小，对其主机功能了解（如有没有CD等），前面喇叭安装位置和尺寸、后面喇叭安装位置和尺寸，有没有原车功放。
2．了解新加装音响系统3．线材的选择、附（电源线计算表)此计算表适用使有铜制线材且压降不小于0.5伏特之状况。
若使用铝或锡质材料，则线材之尺寸应适度加大。
电源线尺寸之计算表已将接点的阻抗因素列入考虑。
效率较高的扩大机（不小于75%者），可以依照表格上相同线材所对应的线材尺寸再缩小一号。
然而在使用较小尺寸的线材时，参赛者须提出合理的证明，以显示其功率扩大机之效率不小于75%。
4．拆装时注意事项5．主机安装时注意事项1）安装稳固且予以足够的支持，周边的面板或组件必须与音源器村密合，不可留下间隙或产生噪音。
6．功放安装时注意事项1）功放及其支架必须坚固的安装，而不能有松脱的可能性，并且必须提供适当的空间，有空气流动。
2）安装功率放大器时，功率放大的固定架应与该空间的体形及外观适当的整合。
7．功放连接时注意事项1）先接地线，再接电源线。
信号线过长时不能绕圈，要对接，因为容易产生扩号干扰（包括电子分音部份）。
8．喇叭安装时注意事项1).喇叭的安装必须使其不受外力的伤害，喇叭应装在坚表面，或制作良好的喇叭箱上9．通电前线路检查确认1）当你完成配线之后，请再次检查电源线、并用万能表测量正负有没有短路再送电，检查电路，如无异常声音，热机十分钟后，用手触摸功率放大器有没有异常温度二. 超低音1. 何为超低音?振动频率在90赫兹以下的声音称为超低音，因为它的波长很长，所以没有方向性。
以70HZ 为例波长约等于4米，因为频率、振幅比较大。
2．为什么需要超低音喇叭？一般车上的喇叭多为五英寸或六英寸半，它的低频响应有限，对于更低的频率只能交给尺寸更大的超低音喇叭才能胜任，因为更低的频率需要更大的冲程；五英寸或六英寸半的喇叭冲程较短，很难获得更低的频率响应，所以加装超低音喇叭可以增加音场宽度，就像一个乐团少了低音吉它或大提琴，声音会变得单调乏味而无充满整个空间。
