生产现场定置图规范和图例试行

为了加强企业管理，树立良好的企业形象；使物流畅通，物品放置有序，为职工创造一个安全、舒适、文明的工作环境，特制订本文件。

本文件合用于公司内的生产、贮存和工作现场，以及通道、广场等场所。

一、管理制度：(一)定置管理1. 生产现场定置管理图，根据生产车间工艺布局图绘制，车间平面布置的调整，应由各分厂提出，或者由生产车间提出申请，经由分厂审核，主管副总批准，公司核查部备案。

2. 生产现场内设置定置示意图，定置图绘制的原则有：1)根据管理的需要，识别需绘制在图上的对象；2)定置图绘制以简明、扼要、完整为原则，物形为大概轮腕、尺寸按比例，相对位置要准确，区域划分清晰鲜明；3)生产现场暂时没有，但已定置并决定制作的物品，也应在图上表示出来，准备清理的无用之物不得在图上浮现；4)区域划分及主次，注意线条粗细和颜色的运用；5)定置物可用标准信息符号或者自定信息符号进行标注，并均在图上加以说明；自定信息，可用颜色、文字、对象的图片，或者这三种组合运用；6)注意门的方向及开口、走道，紧急疏散通道及出口要明显；7)注意绘制定置图表现的方位，需与看定置图时保持一致；8)定置物可用标准信息符号(见说明)或者自定信息符号进行标注，在图上用图例加以说明；9)定置图应随着定置关系的变化而进行修改。

10)定置图应简明扼要，一目了然。

3.对生产管理的全部物品按与操作者结合状态合理安置，并按结合状态予以信息标志、区域做到物要分类、划区、有标记(信息标志见附件 1)。

生产现场做到色采标准管理，设备、工具箱、工位、器具、管道等物品都按规范涂色，同类物品色采一致(色采标准见附件 2)。

实际颜色与标准不一致的，在大修或者二次刷涂时调整。

4.生产现场设立定置标志，应与定置示意图一致，定置区域、定置标志应齐全、正确、清晰。

工作场所整洁，原村料、半成品件及成品件必须按要求摆放到指定区域内，摆放整齐，且严禁落地。

5.生产现场通道标识应清晰，通道内除暂时装卸货物外，不得放置任何物品，保持通道畅通。

附录1定置图图例标准附录2 生产现场标志牌及色彩标志标准一、标志牌类1说明：1、固定在专业厂厂房大门外墙上醒目处2、尺寸见图3、颜色：黑框，中间横线较粗（黑色），上半部蓝底白字，"A"为红色。

下半部白底，三角为黄色，尺寸（x）为红色，“m”为黑色4、注解：A--专业厂厂房门自编号，为小写阿拉伯数字X--厂房门洞的高度、宽度2、流水生产线标志牌（1）生产线基本状况标志牌说明：1、悬挂在主要零件流水生产线上空2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容黑色4、大字高90，小字高50（2）生产线首（末）工序标志牌说明：1、悬挂在生产线首道（末道）上方2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容为黑色 460，小字高35 5为一汽标志（3、装配线标志牌（1）装配线（总装配、大总成）基本情况标志牌说明：1、悬挂在装配线首道工序上方 2、尺寸见图3、颜色：白底、绿线条，大字红色，小字黑色，填写内容为红色（2）、工位标志牌 φ(1) (2)说明：1、悬挂放置或喷漆在装配线、分装点、单机生产所用工位器具上或附近 2、尺寸：（1）见图（2）依据工位器具横栏的宽度定3、颜色：白底红字或以工位器具自身的颜色为低色，字为红色4、注解：×××--零件号M---------最高储备量 N---------每箱件数4说明：1、固定或喷漆在货架侧面上 2、尺寸根据货架定3、颜色：以工位器具自身颜色或白色为底色，黄框，红字4、注解：在货架侧面，该标志牌上要有货架号，为小写阿拉伯数字，红字5、其他标志牌（1）废品点标志牌 （2）返修品点标志牌说明1、放置或固定在废品点（附近） 说明1、放置或固定在返修品点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底黑字 3、颜色：红底黑字（3）检查台标志牌 （4）待检点标志牌说明1、放置在检查台上 说明1、放置或固定在待检点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底蓝字 3、颜色：黄底红字（5）待处理品点标志牌 （6）通道标志牌说明：1、放置或固定在待处理 说明：1、置于通道旁醒目处 2、尺寸φ2202、尺寸见图3、颜色：白底黄字 3、颜色：蓝底白字4、注解：×--通道编号（7）、存放区域标志牌（a （b ）说明：1、放置在各类存放区醒目处 2、尺寸见图3、颜色：黑框，黑线条，白底，大字黑色，小字红色，填写内容为黑色4、注解：若是长期存放，则时间后无内容；若是临时存放，要注明具体时间二、色彩标志类1、废品箱（架）类 说明：（1）外表为黄色（2）其上有标记，c--专业厂内字标号，d--车间班组代号，红底白字 2、返修品箱（架） 说明：1、外表为黄色 2、其余同废品箱 3、垃圾箱说明：1、外表为深兰色 2、其余同垃圾箱 4、苏打箱说明：1、外表为绿色 2、其余同垃圾箱 5、铝屑箱说明：12、其上有 标记，白底红字，直径200 3 6、铜屑箱说明：1、外表灰色2、其上有 标记，白底红字，直径2003、其余同垃圾箱 7、铁屑箱说明：1、外表颜色铁灰色 2、其余同垃圾箱三、标志线类1、各类通道标志线2、各类物品存放区域标志线（1）、存放成品兰色，宽度80 ，节线长300, 间隔300mm ;（2）、存放废品黄色，宽度80 ，节线长300，间隔300mm ;（3）、存放返修品红色，宽度80，节线长300，间隔300mm ;（4）、存放待处理品颜色斜向相对的角线一对红，一对黄，宽度80，节线长300（5）、存放待检件颜色斜向相对的角线一对蓝，一对黄（6）存放工具箱、工作台、在制品、（7）存放其他物品及车间工位器具工段、生产线、班组颜色：白色的区域划分尺寸：宽度80mm 颜色：白色尺寸：宽度80 ，节线长300，间隔300mm月份现场综合管理报表一、定置率报表定置管理员：二、定置管理、文明生产、仓库管理、物流与工位器具月份工作小结生产科（部）长：。

可视化定置管理标准一、线型标准6 绿色1000 -2000mm 生产区域安全通道、专用 通道、特大型仓库的主通 道 二、画线标准1、大型设备、主通道区域划分 颜色 线宽 (A) 适用范围 大型设 备、主通道、 黄色 1 大型生产车间 00mm 及大型仓库的 主通道、厂区 交通道路 中小型设 备、次通道、 中小型仓库和 5 小型房间的主 黄色 0mm 通道、货架、 一般物品、可 移动物品、清 扫工具等 待修理 红色 5 品、不良品或■ 0mm 废品、危险区域绿色 ■ 50mm 合格品Ammummo 5定确划规场现150mm 150mm大型工作区域内部的区 域以及功能不 确定的区域特别说明：大区域：大型设备区域划分和生产车间及露天仓库的主通道线使用 100mm 的线宽。

小区域：中小型设备区域划分及次通道、小型仓库和小型房间的主通道线使用50mm 的线宽。

地面分区线：黄色虚线区域为一般物品及功能不确定区，绿色区域 为合格品区，红色区域为待修理品、不良品或废品区。

事例：黄色虚线0mm2、绿色通道3、物品定位(四角定位)特别说明：1.此定位方式比较适用于小于400mm 的物品定位 2.物品投影面与定位线间隔10-20mm 左右的距离 事例图例 , 200mm i mmuoz m Am颜色线宽(A) 适用范围黄色 50mm 一般物品定位:货架、一般物品、可移动物品、清扫工具、泵等 黄色 20mm 桌面或操作台 上物品定位 红色 50mm 危险化学品的 定位线 红色 2 0mm 垃圾桶定位线4、物品定位（实线框定位） 事例 特别说明：1.此定位方式比较适用于大于1000mm X 1000mm 或小于400mmX 400mm 的物品定位。

2.物品投影面与定位线间隔10mm 左右的距离。

图例 动物品、清工具、泵等黄色桌面或操作 位颜色 线宽 适用范围50mm 般物品、可20mm 台上物品定10mm u位:货架、一黄色 一般物品定5、设备安全警戒线（实线框定位）特别说明：1.发电机组周围（距离为1000mm）2.落地安装的转动机械周围（距离为800mm）3.控制盘（台）前（800mm）4.配电盘（屏）前（800mm）5.特殊情况下可以根据现场设备的实际情况进行以上尺寸调整。

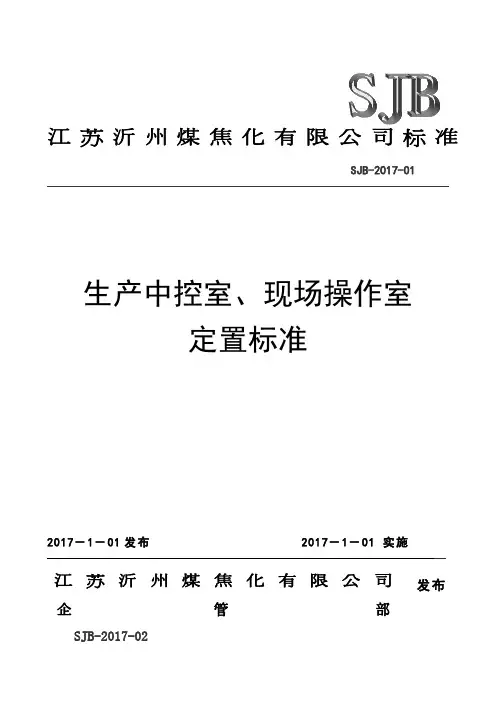

SJB-2017-01生产中控室、现场操作室定置标准2017－1－01发布2017－1－01 实施发布SJB-2017-02生产中控室、现场操作室定置标准1 适用范围本标准适用于江苏沂州煤焦化有限公司生产区域内主要生产系统的办公室、中控室、现场操作室（巡检点）、点名室、车间内食堂的设施标准规范定置。

2 规范性引用文件无规范性引用文件，列出本条款是为了与公司生产现场标准化要求一致。

3 术语与定义3.1 按公司标准要求生产系统室内地面、墙裙的颜色制定统一标准；室内物品定置制定统一标准；其目的是确保各生产系统室内设施标准统一，符合现场管理要求。

3.2 持续改进不断提升企业标准化管理水平的过程。

3.3 纠正为消除已发现的不符合所采取的措施。

3.4 标准3.4.1 室内地面标准。

各室内地面现已铺设各色地板砖或防静电地板及踢脚板的保持不变；各室内原墙裙已粉刷完的保持不变。

各室内现是水泥地面的，需使用艳绿漆粉刷；无瓷踢脚板，使用中灰色面漆粉刷，高度为30cm的踢脚线；室内踢脚线以上墙面为白色。

3.4.2中控室定置标准各定位标识统一为蓝底白字，定位标识具体尺寸如下：电脑显示屏（按岗位或工段分类）尺寸为5*3cm，如图：外来人员登记表、离岗记录表、交接班记录表尺寸为10*5cm，如图：安全帽、饮水处尺寸为20*10cm；照明开关尺寸为8*2cm；对讲机、电话机尺寸为5*3cm；充电器尺寸为直径10cm圆形，水杯尺寸为直径5cm圆形。

进入中控室内门外贴宽度为6cm黄色反光贴，颜色为明黄。

如图：中控室内椅子定位线为宽度6cm，颜色为明黄，如图：3.4.3现场操作室定置标准桌椅、板凳统一整齐置于黄色定位线内，定位线宽度为6cm，如图：各定位标识统一为蓝底白字。

各种登记、记录表（外来人员登记表、离岗记录、交接班记录表、操作记录表等）尺寸为10*5cm；事故柜、储物柜尺寸为20*10cm；照明开关、风扇开关尺寸为8*1.5cm；工具放置处尺寸为30*10cm；现场各记录表统一挂于墙上。

生产区域5S 定置规范1 目的为规范各车间的现场定置，在颜色、大小、尺寸上均形成统一的状态，使所有人都能一目了然、正确识别相关区域。

改善现场，消除安全隐患，提高生产效率，保证质量，降低成本。

2 定置标识材料目前使用的有胶带和油漆两种,根据实际情况来选定。

3 定置标识规范3.1 地面物品和区域标识生产现场的地面物品（含工位器具、设备、转运小车、班组园地、所有的栏板等）和区域的界定（如：散件库存区、临时物料存储区等）均是用长度×宽度为100mm ×50mm 黄色胶带贴定置物品区域的四个角，或用宽度为50mm 黄色胶带贴定置物品的外轮廓，或用物品的黄色投影进行定置，如下图示：3.2 工具生产现场的工具不得与任何物料混放，应根据实际情况，合理选择以下方法之一进行定置:（1）托架定置制作托架（可以是铁圈、铁筒、铁钩等形状)并在旁边用标签注明工具的名称、规格，如下图:（2）工作台定置在工作台上为每一件工具制作相应的分隔,或在工作台旁边制作有分隔的工具托盘进行定置,并在旁边用标签注明工具的名称、规格。

如下图:（3）投影板定置制作工具的黄色投影进行定置；对于不方便制作黄色投影的场合,应采用划针,制作工具的投影,或用宽度为10mm黄色胶带贴定置物品的轮廓，并在旁边用标签注明工具的名称、规格，如下图：（4）工具盒定置在工具盒内为每一件工具制作相应的分隔进行定置，并在工具盒外粘贴工具盒内工具的定置图,如下图：（5）工具架定置工具架要求建立标签,标识工具架编号、负责人、使用层数，并在各层用标签标识层内工具的名称、规格、数量，架内工具应按要求定置，如下图:（5）工具箱定置工具箱要求在箱外建立定置图，标识工具箱编号、负责人以及内置工具的位置、名称、数量；要求在箱内建立定置图或清单，定置图标识内置工具的位置、名称、数量，清单说明各层工具的名称、规格、数量。

箱内工具应按要求定置，如下图。

注：工具箱、工具架应由各个区域编号管理，编号规则如：GA013.3 工位起止线工位区域的启动线、终止线、70％线分别用宽度为50mm的绿色、红色、黄色线胶带标识，其长度根据具体情况确定。

附图一定置管理表示图例项目名称颜色图例项目名称颜色图例设备定置车床类深蓝抛光机钻床类电加工机床铣床类铣磨机加工中心插床刨床类注塑机磨床类螺纹机床冲床类锻压设备切割机类三坐标测量仪镗床类真空镀膜齿轮机床滚圆机项目名称颜色图例项目名称颜色图例砂轮深蓝仪器粉红压缩机控制台泵秤黑色锻加工手动吊车草绿色热炉烘箱显微镜粉红高低温箱投影仪粉红高压柜湖蓝测长仪粉红空调电热板红色配电箱锅炉箱式电炉鼓风机项目名称颜色图例项目名称颜色图例气瓶灰蓝原材料区灭火器红色待处理品区区域区域线中黄成品区机床辅具区吊具区放区存放区合格品区检验区返修品区卫生区安全通道安全通道线翠绿半成品区工具柜（箱）工具箱浅灰毛坯区工位器具工位器具深绿废品区货架灰绿项目名称颜色图例项目名称颜色图例柜子棕色工作台紫色运转工具存放草绿点其它柱子深灰墙黑色附图二定置管理标识图例项目名称颜色图例项目名称颜色图例车床普通车床深蓝摇臂钻数控车台钻仪表车床镗床坐标镗床六角车床卧式镗床立式车床磨床平磨铣床普通铣床万能磨立铣工具磨卧铣光学磨床钻床四联钻刨床牛头刨立钻龙门刨项目名称颜色图例项目名称颜色图例玻璃分深蓝水箱海蓝割机绕线机水池子点焊机软水罐电焊机分水器研磨机除尘器草绿动平衡仪空压机冷冻压缩机离心浇铸机电容柜湖蓝项目名称颜色图例项目名称颜色图例齿轮机床滚齿深蓝锻压机压弯机插齿剪板机刨齿手铆压机电加工电火花冲床联合冲剪机线切割数控冲加工中心卧式一次驱水机立式湖蓝二次驱水机抛光机多轴球抛机烘干机多轴平抛机压伸机单轴机压延机。
