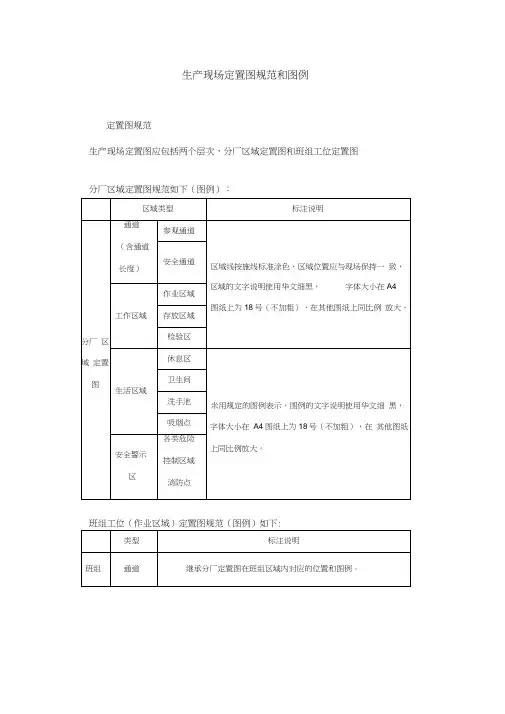

生产现场定置图规范和图例

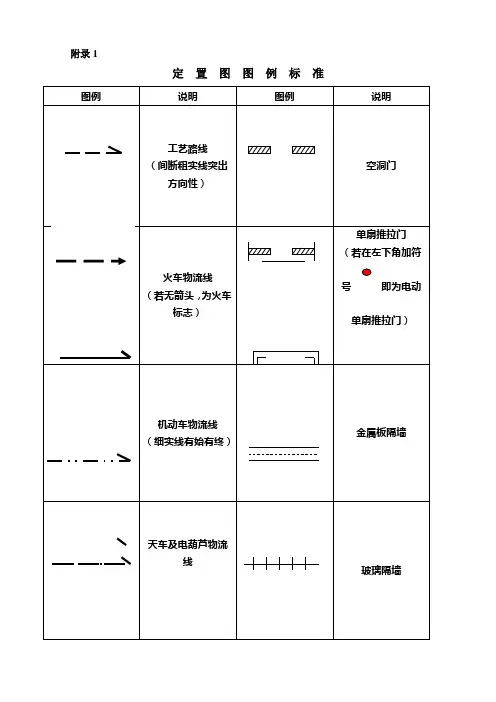

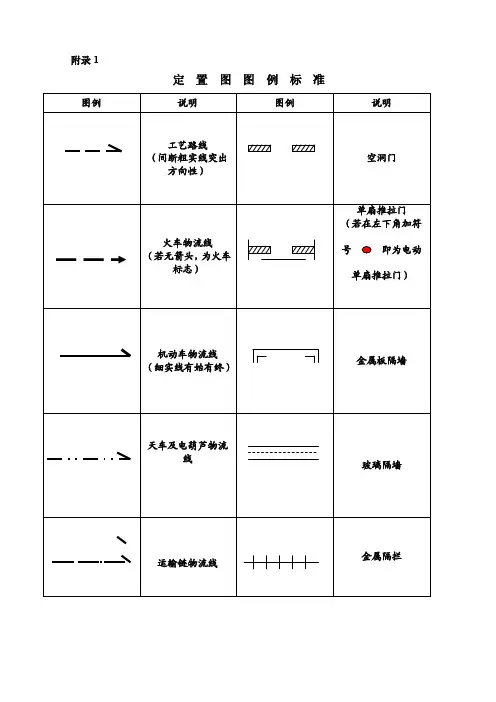

附录1定置图图例标准附录2 生产现场标志牌及色彩标志标准一、标志牌类1说明：1、固定在专业厂厂房大门外墙上醒目处2、尺寸见图3、颜色：黑框，中间横线较粗（黑色），上半部蓝底白字，"A"为红色。

下半部白底，三角为黄色，尺寸（x）为红色，“m”为黑色4、注解：A--专业厂厂房门自编号，为小写阿拉伯数字X--厂房门洞的高度、宽度2、流水生产线标志牌（1）生产线基本状况标志牌说明：1、悬挂在主要零件流水生产线上空2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容黑色4、大字高90，小字高50（2）生产线首（末）工序标志牌说明：1、悬挂在生产线首道（末道）上方2、尺寸见图3、颜色：绿框、绿线条，白底，大字黑色，小字红色，填写内容为黑色 460，小字高35 5为一汽标志（3、装配线标志牌（1）装配线（总装配、大总成）基本情况标志牌说明：1、悬挂在装配线首道工序上方 2、尺寸见图3、颜色：白底、绿线条，大字红色，小字黑色，填写内容为红色（2）、工位标志牌 φ(1) (2)说明：1、悬挂放置或喷漆在装配线、分装点、单机生产所用工位器具上或附近 2、尺寸：（1）见图（2）依据工位器具横栏的宽度定3、颜色：白底红字或以工位器具自身的颜色为低色，字为红色4、注解：×××--零件号M---------最高储备量 N---------每箱件数4说明：1、固定或喷漆在货架侧面上 2、尺寸根据货架定3、颜色：以工位器具自身颜色或白色为底色，黄框，红字4、注解：在货架侧面，该标志牌上要有货架号，为小写阿拉伯数字，红字5、其他标志牌（1）废品点标志牌 （2）返修品点标志牌说明1、放置或固定在废品点（附近） 说明1、放置或固定在返修品点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底黑字 3、颜色：红底黑字（3）检查台标志牌 （4）待检点标志牌说明1、放置在检查台上 说明1、放置或固定在待检点（附近） 2、尺寸：φ220 2、尺寸：φ220 3、颜色：黄底蓝字 3、颜色：黄底红字（5）待处理品点标志牌 （6）通道标志牌说明：1、放置或固定在待处理 说明：1、置于通道旁醒目处 2、尺寸φ2202、尺寸见图3、颜色：白底黄字 3、颜色：蓝底白字4、注解：×--通道编号（7）、存放区域标志牌（a （b ）说明：1、放置在各类存放区醒目处 2、尺寸见图3、颜色：黑框，黑线条，白底，大字黑色，小字红色，填写内容为黑色4、注解：若是长期存放，则时间后无内容；若是临时存放，要注明具体时间二、色彩标志类1、废品箱（架）类 说明：（1）外表为黄色（2）其上有标记，c--专业厂内字标号，d--车间班组代号，红底白字 2、返修品箱（架） 说明：1、外表为黄色 2、其余同废品箱 3、垃圾箱说明：1、外表为深兰色 2、其余同垃圾箱 4、苏打箱说明：1、外表为绿色 2、其余同垃圾箱 5、铝屑箱说明：12、其上有 标记，白底红字，直径200 3 6、铜屑箱说明：1、外表灰色2、其上有 标记，白底红字，直径2003、其余同垃圾箱 7、铁屑箱说明：1、外表颜色铁灰色 2、其余同垃圾箱三、标志线类1、各类通道标志线2、各类物品存放区域标志线（1）、存放成品兰色，宽度80 ，节线长300, 间隔300mm ;（2）、存放废品黄色，宽度80 ，节线长300，间隔300mm ;（3）、存放返修品红色，宽度80，节线长300，间隔300mm ;（4）、存放待处理品颜色斜向相对的角线一对红，一对黄，宽度80，节线长300（5）、存放待检件颜色斜向相对的角线一对蓝，一对黄（6）存放工具箱、工作台、在制品、（7）存放其他物品及车间工位器具工段、生产线、班组颜色：白色的区域划分尺寸：宽度80mm 颜色：白色尺寸：宽度80 ，节线长300，间隔300mm月份现场综合管理报表一、定置率报表定置管理员：二、定置管理、文明生产、仓库管理、物流与工位器具月份工作小结生产科（部）长：。

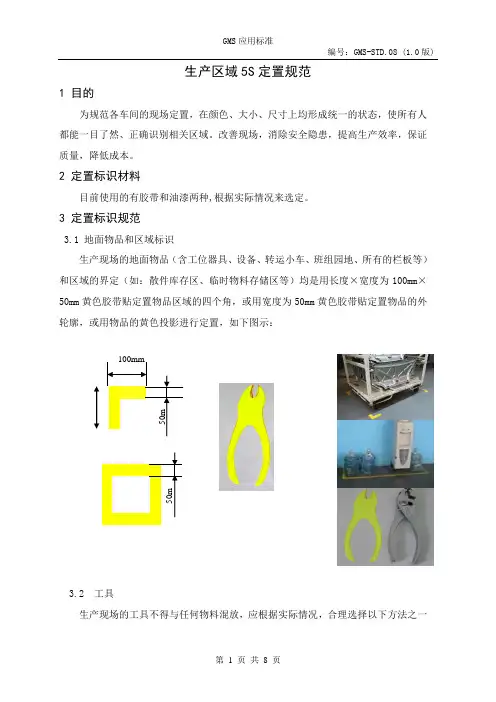

生产区域5S 定置规范1 目的为规范各车间的现场定置，在颜色、大小、尺寸上均形成统一的状态，使所有人都能一目了然、正确识别相关区域。

改善现场，消除安全隐患，提高生产效率，保证质量，降低成本。

2 定置标识材料目前使用的有胶带和油漆两种,根据实际情况来选定。

3 定置标识规范3.1 地面物品和区域标识生产现场的地面物品（含工位器具、设备、转运小车、班组园地、所有的栏板等）和区域的界定（如：散件库存区、临时物料存储区等）均是用长度×宽度为100mm ×50mm 黄色胶带贴定置物品区域的四个角，或用宽度为50mm 黄色胶带贴定置物品的外轮廓，或用物品的黄色投影进行定置，如下图示：3.2 工具生产现场的工具不得与任何物料混放，应根据实际情况，合理选择以下方法之一进行定置:（1）托架定置制作托架（可以是铁圈、铁筒、铁钩等形状)并在旁边用标签注明工具的名称、规格，如下图:（2）工作台定置在工作台上为每一件工具制作相应的分隔,或在工作台旁边制作有分隔的工具托盘进行定置,并在旁边用标签注明工具的名称、规格。

如下图:（3）投影板定置制作工具的黄色投影进行定置；对于不方便制作黄色投影的场合,应采用划针,制作工具的投影,或用宽度为10mm黄色胶带贴定置物品的轮廓，并在旁边用标签注明工具的名称、规格，如下图：（4）工具盒定置在工具盒内为每一件工具制作相应的分隔进行定置，并在工具盒外粘贴工具盒内工具的定置图,如下图：（5）工具架定置工具架要求建立标签,标识工具架编号、负责人、使用层数，并在各层用标签标识层内工具的名称、规格、数量，架内工具应按要求定置，如下图:（5）工具箱定置工具箱要求在箱外建立定置图，标识工具箱编号、负责人以及内置工具的位置、名称、数量；要求在箱内建立定置图或清单，定置图标识内置工具的位置、名称、数量，清单说明各层工具的名称、规格、数量。

箱内工具应按要求定置，如下图。

注：工具箱、工具架应由各个区域编号管理，编号规则如：GA013.3 工位起止线工位区域的启动线、终止线、70％线分别用宽度为50mm的绿色、红色、黄色线胶带标识，其长度根据具体情况确定。

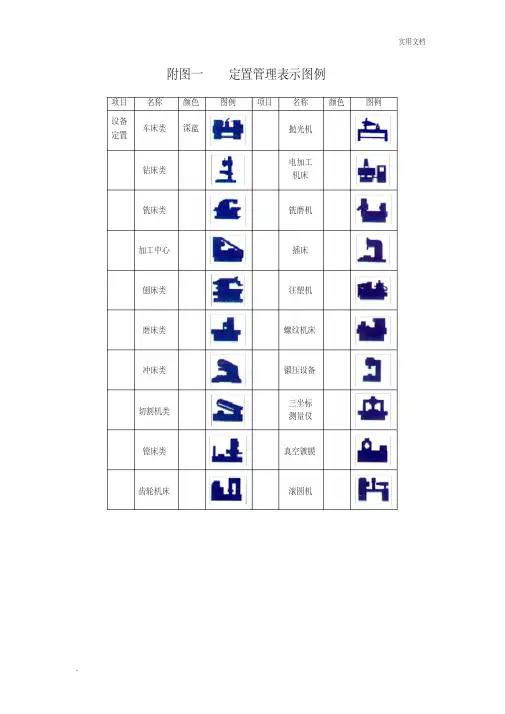

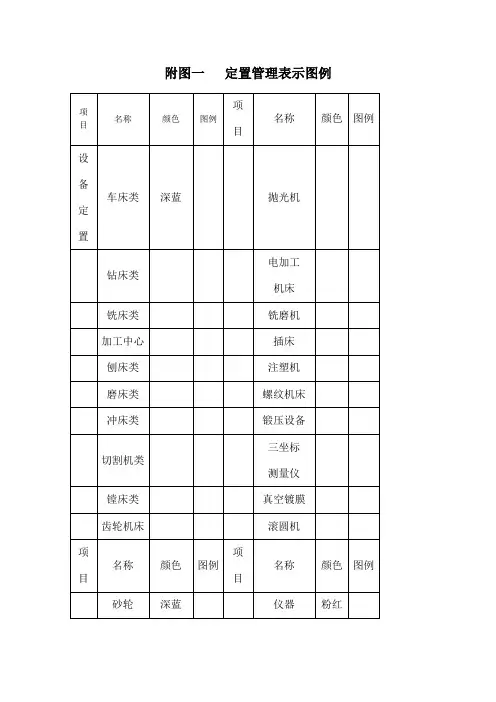

附图一定置管理表示图例项目名称颜色图例项目名称颜色图例设备定置车床类深蓝抛光机钻床类电加工机床铣床类铣磨机加工中心插床刨床类注塑机磨床类螺纹机床冲床类锻压设备切割机类三坐标测量仪镗床类真空镀膜齿轮机床滚圆机项目名称颜色图例项目名称颜色图例砂轮深蓝仪器粉红压缩机控制台泵秤黑色锻加工手动吊车草绿色热炉烘箱显微镜粉红高低温箱投影仪粉红高压柜湖蓝测长仪粉红空调电热板红色配电箱锅炉箱式电炉鼓风机项目名称颜色图例项目名称颜色图例气瓶灰蓝原材料区灭火器红色待处理品区区域区域线中黄成品区机床辅具区吊具区放区存放区合格品区检验区返修品区卫生区安全通道安全通道线翠绿半成品区工具柜（箱）工具箱浅灰毛坯区工位器具工位器具深绿废品区货架灰绿项目名称颜色图例项目名称颜色图例柜子棕色工作台紫色运转工具存放草绿点其它柱子深灰墙黑色附图二定置管理标识图例项目名称颜色图例项目名称颜色图例车床普通车床深蓝摇臂钻数控车台钻仪表车床镗床坐标镗床六角车床卧式镗床立式车床磨床平磨铣床普通铣床万能磨立铣工具磨卧铣光学磨床钻床四联钻刨床牛头刨立钻龙门刨项目名称颜色图例项目名称颜色图例玻璃分深蓝水箱海蓝割机绕线机水池子点焊机软水罐电焊机分水器研磨机除尘器草绿动平衡仪空压机冷冻压缩机离心浇铸机电容柜湖蓝项目名称颜色图例项目名称颜色图例齿轮机床滚齿深蓝锻压机压弯机插齿剪板机刨齿手铆压机电加工电火花冲床联合冲剪机线切割数控冲加工中心卧式一次驱水机立式湖蓝二次驱水机抛光机多轴球抛机烘干机多轴平抛机压伸机单轴机压延机。

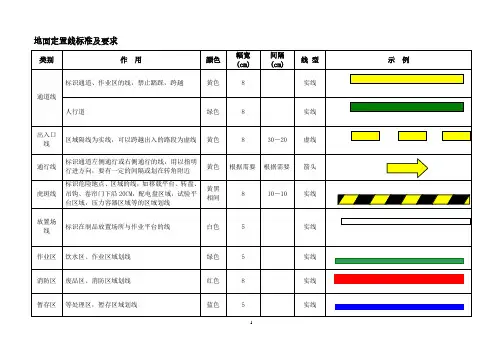

地面定置线标准及要求
类别作用颜色幅宽
(cm)
间隔
(cm)
线型示例
通道线
标识通道、作业区的线，禁止踏踩，跨越黄色8 实线
人行道绿色8 实线
出入口
线
区域隔线为实线，可以跨越出入的路段为虚线黄色8 30－20 虚线
通行线标识通道左侧通行或右侧通行的线，用以指明
行进方向，要有一定的间隔或划在转角附近
黄色根据需要根据需要箭头
虎斑线标识危险地点、区域的线，如移载平台、转盘、
吊钩、卷帘门下沿20CM，配电盘区域，试验平
台区域，压力容器区域等的区域划线
黄黑
相间
8 10－10 实线
放置场
线
标识在制品放置场所与作业平台的线白色 5 实线作业区饮水区、作业区域划线绿色 5 实线消防区废品区、消防区域划线红色8 实线暂存区等处理区，暂存区域划线蓝色 5 实线
1
2。
